5.6mロッドアンテナ用200mmベース タップ式 移動用7～50MHz PETG 3dp-j7

最近5.6ｍの長いロッドアンテナを格安で見つけましたので 早速購入
取付け部のネジはＭ10です

コンセプトは 短時間簡単設置で運用 簡単撤去回収です

このロッドアンテナを使って移動用のアンテナにしたくて
Ｍコネクタを取付けて 簡単に短縮アンテナが出来るよう３Ｄプリンターで作りました

後から 根元にコイルを追加して他のBANDも出来るようにしてあります

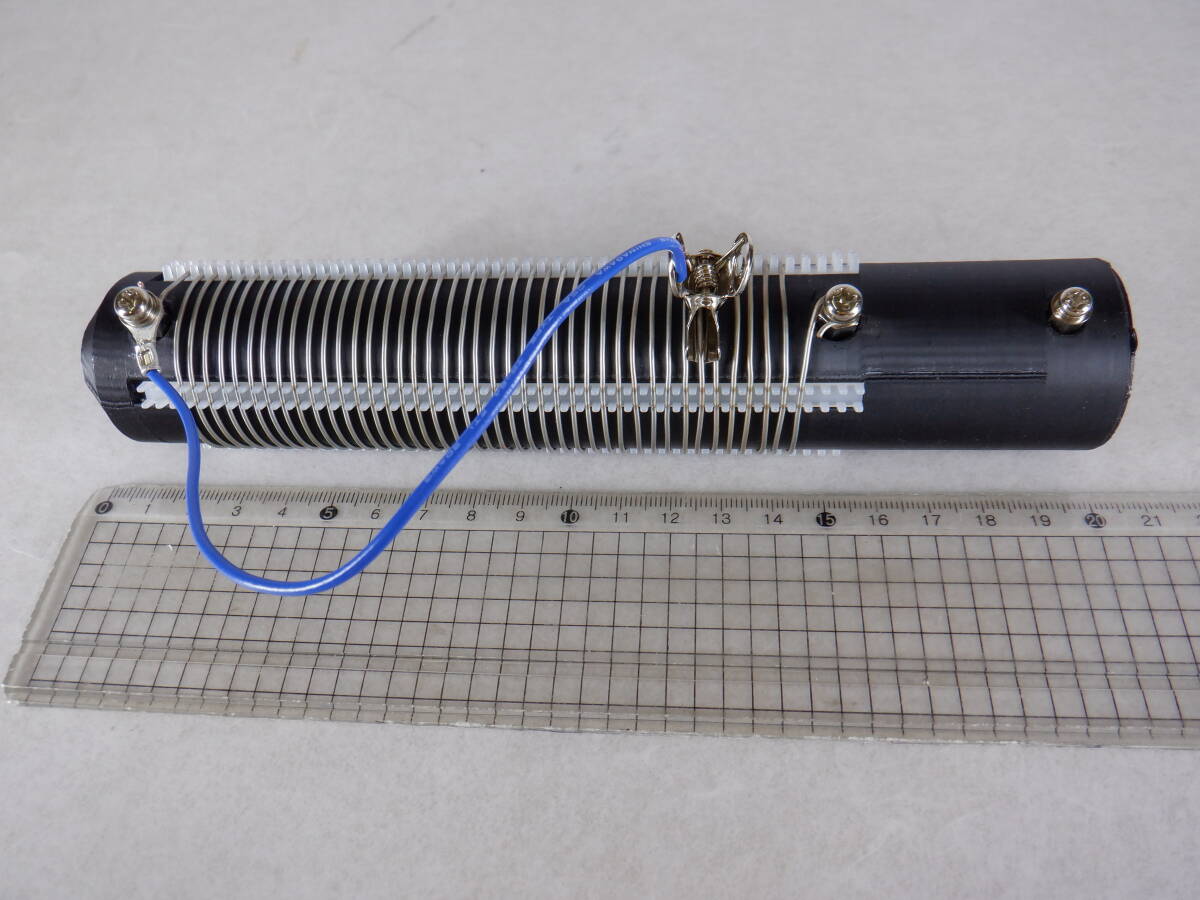

脇にスリットが4か所ありますが そこにホームセンターで売っている
自在ブッシュ 型番TG024(パネル厚2.3mm)
がハマるようにして 簡単にコイルが巻けるようにしてあります

これは 自在ブッシュでコイルを巻いてあります

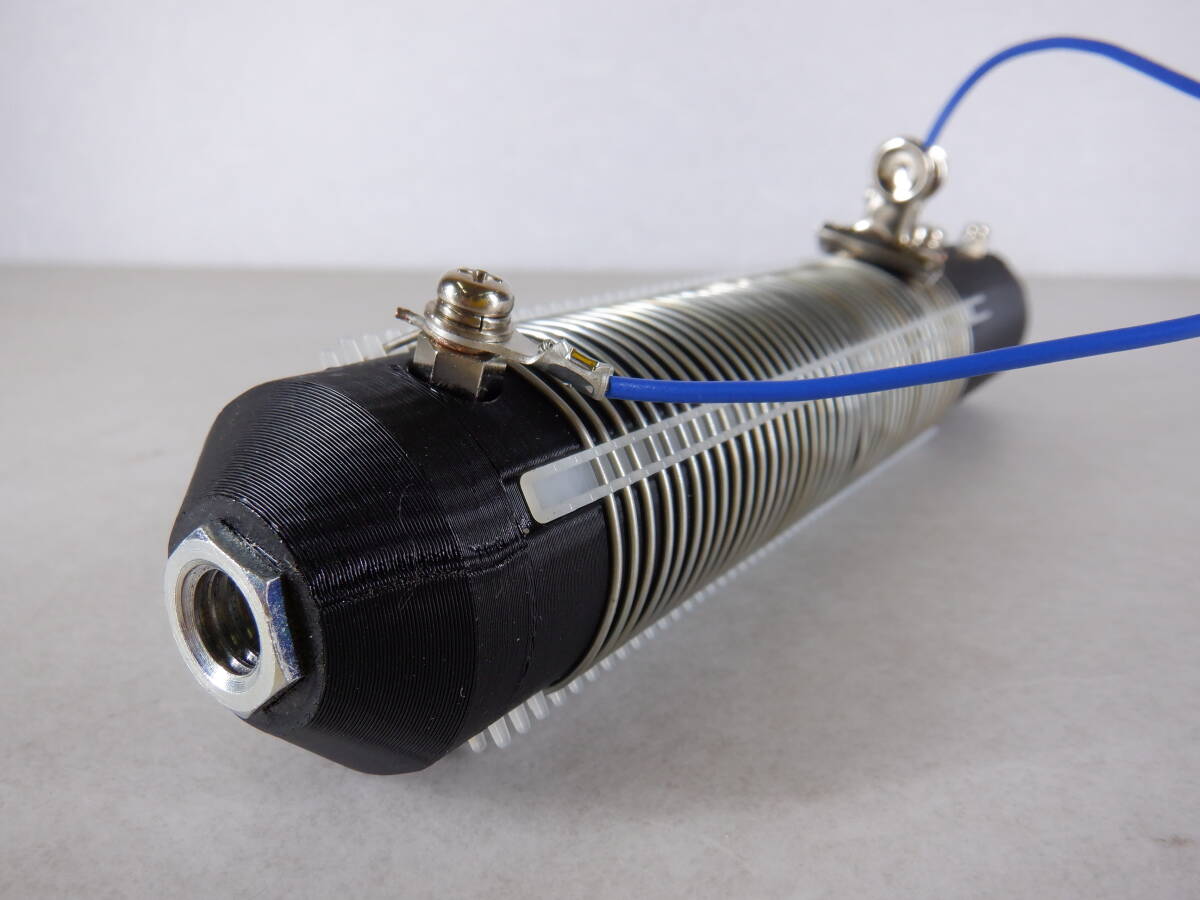

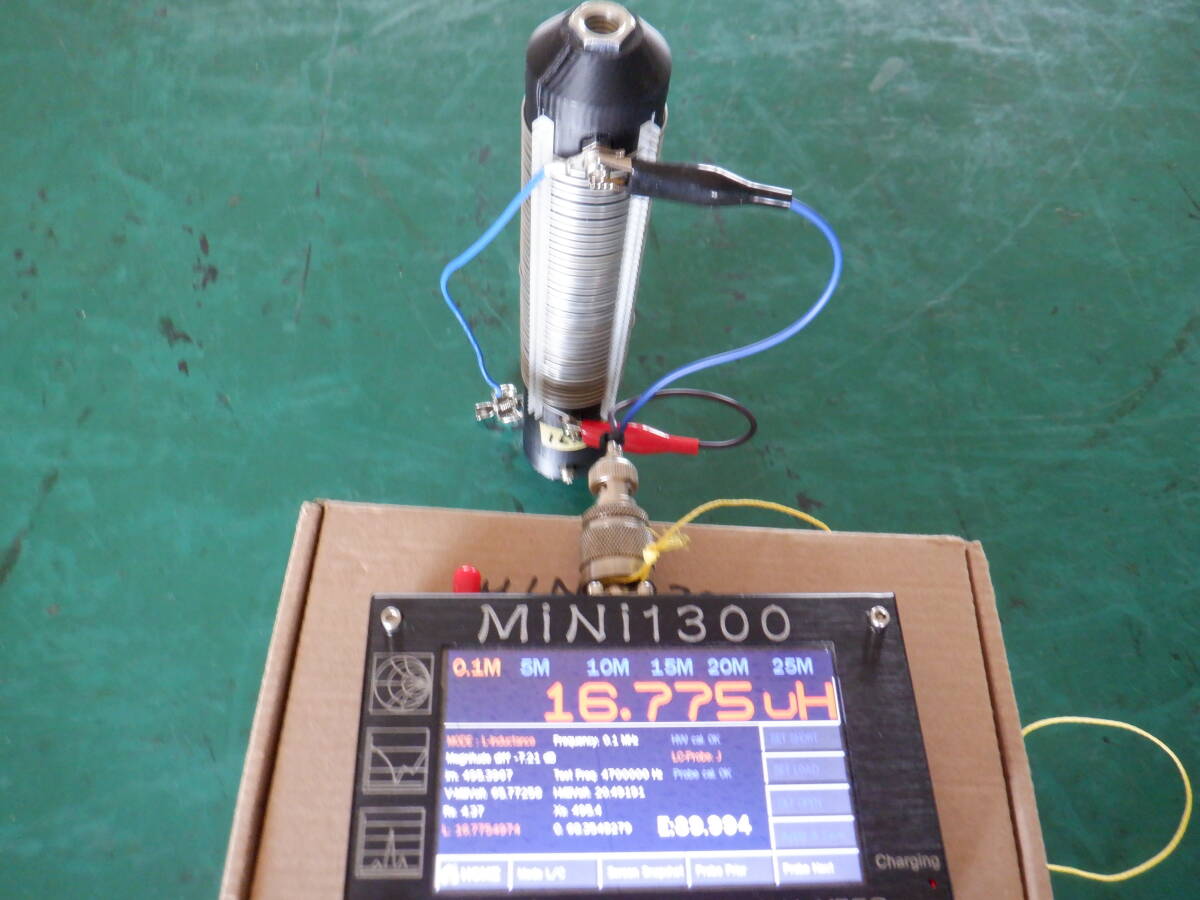

コイルのインダクタンスは約25μHです 目玉クリップで自在にタップを変更できるようにしてあります

コイルはネジに絡ませネジ止めをして ハンダ処理してません
必用に応じて 処理をお願いいたします

直径約36mm 高さ約200mm 重さ約210g 線材は古いですがスズメッキ銅線です
他に高さが 100mm 125mm 150mm 250mmのも出品しいてます

あくまでラジアルの無い1/4のホイップアンテナですので ラジアルやアースＧＮＤ等は必ず必要になります
アンテナのマッチングに関しましては ご自身でお願いいたします
同調周波数の調整はロッドアンテナの長さの調整をお願いします

なお アース等はご質問頂きましても使用環境等により違いますので お答えいたしかねます あしからず
私はユーチープ等に色々試されている方がいらっしゃいますので 参考にさせて頂いてます

自分の場合 ラジアルを色々吟味するより
自宅にあるコードリールを2～3個使用してます 撤収が楽です
接続方法は アース用にプラグ付きACコードを切って２本の線をまとめて目玉クリップに付けただけで
伸ばしてコンセントを接続すれば 約20～60ｍのラジアルの完成です

使用する グランドやラジアルにより共振周波数が変わります
コイル上部の端子にタップ変更用の目玉クリップを付けてますので タップ変更が簡単に出来ます

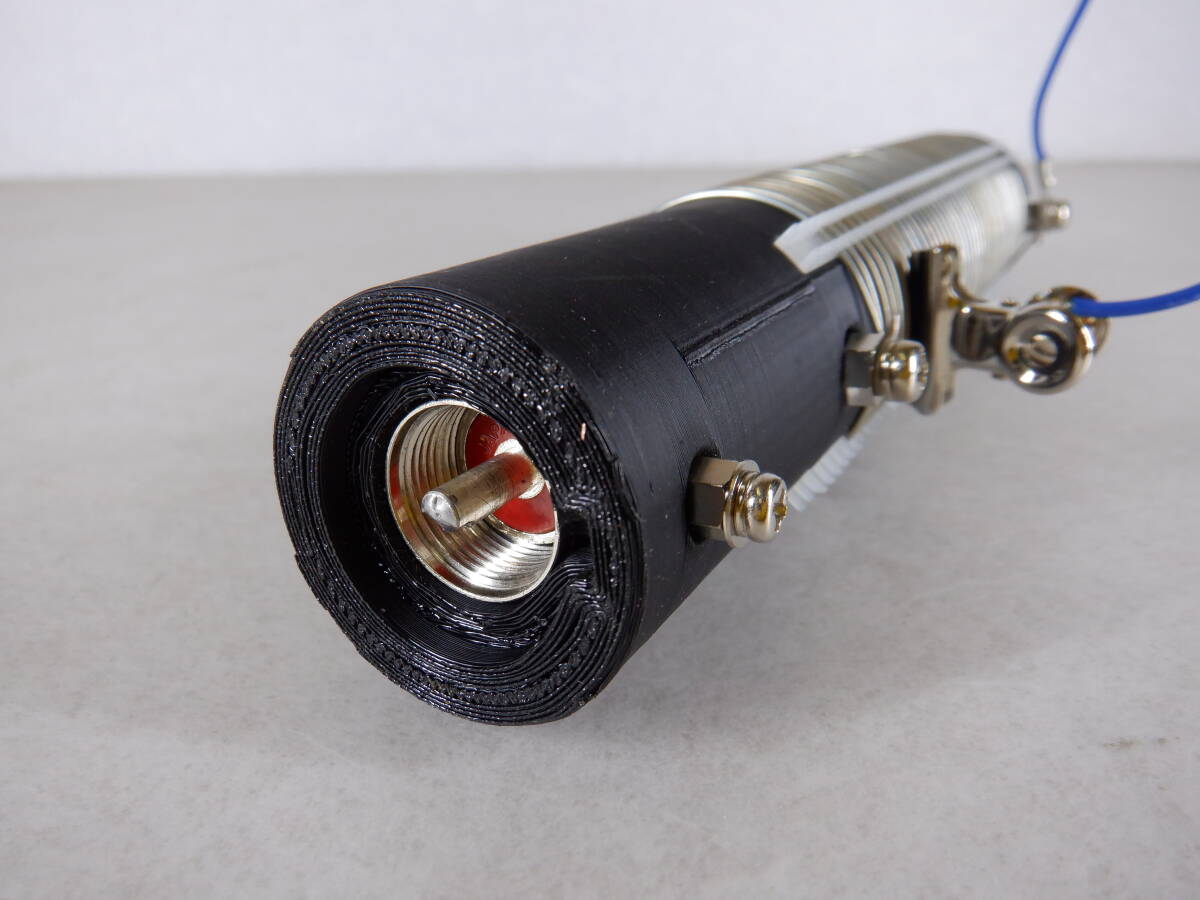

なお ＭコネクタGNDにもＭ3ネジの端子を付けてますので
コネクタ心線との間にＣを入れると マッチングが取れますが
使用周波数によりＣの値が異なりますので 使用周波数に応じて耐圧の高い適切な値のＣを使用願います

私の場合 周波数変更のたびに交換は 面倒なので使用してません
同軸の長さにもよりますが
SWRの2(反射電力10％強)以下は無視してます 回込みがある場合にはコモンモードフィルター挿入
SWRの1.5の場合は(反射電力4％) 50Wで2Wの戻りで 問題なし
簡単設置簡単回収での運用を重視してます

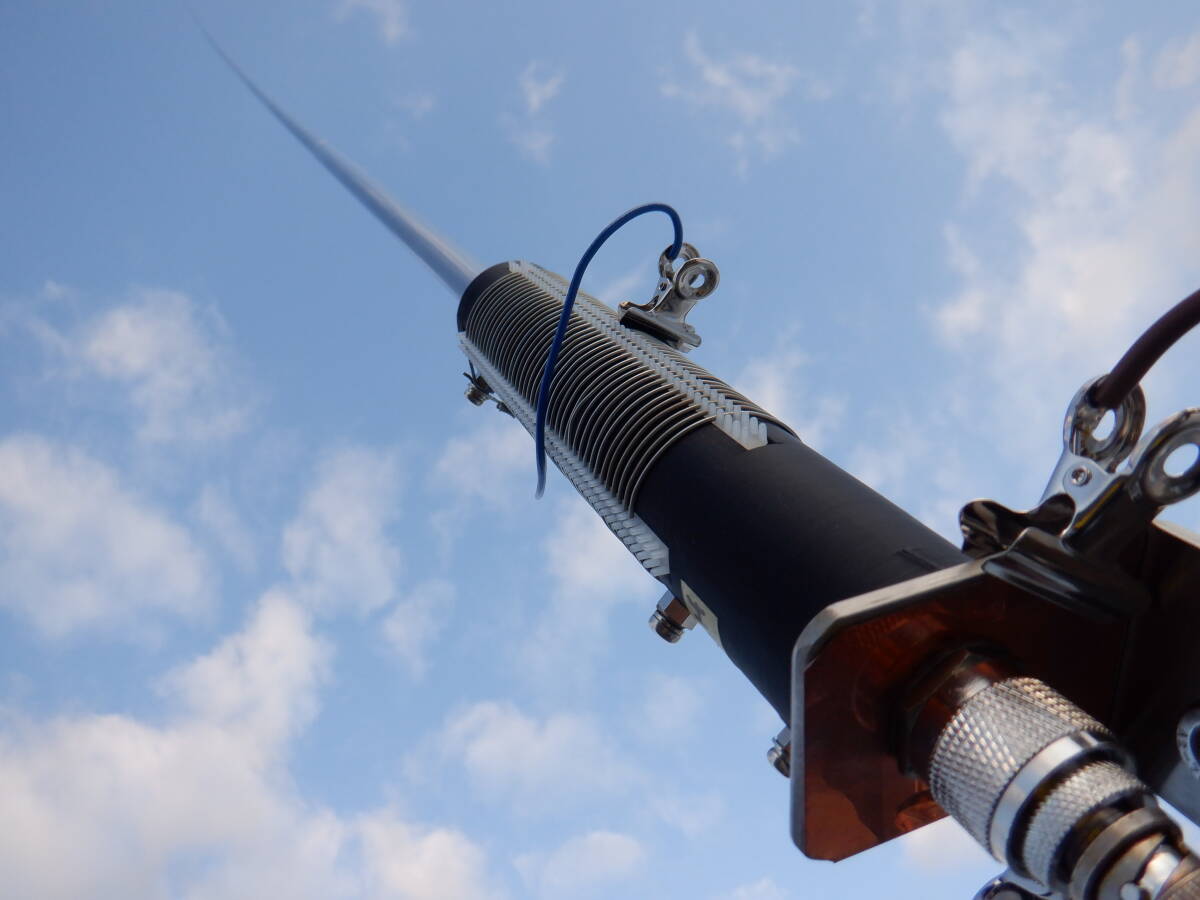

移動地での車のアンテナ基台や大型のマグネット基台でも使用できます
ＡＴＵを使用すると活用範囲が広がりますね

材質はPETGを使用してますので 高温を加えると変形します 詳細は検索願います
なお ３Ｄプリンターでの製作ですので 糸引き等あります 気になる場合ニッパーやヤスリ等で切り取ってください
PETGは最高使用温度が84°Cになりますので 夏場の高温になる車内等でも大丈夫そうですが不明でてすが
連続送信でのコイルの発熱を考慮願います

************************************************************************************************
お送りするのは 自作したプラスチックのコネクタベースとスペーサーキャップです Ｃ等は付属しません
************************************************************************************************
なお 基台などのＭコネクタに少々高さの違うのがあるみたいですので

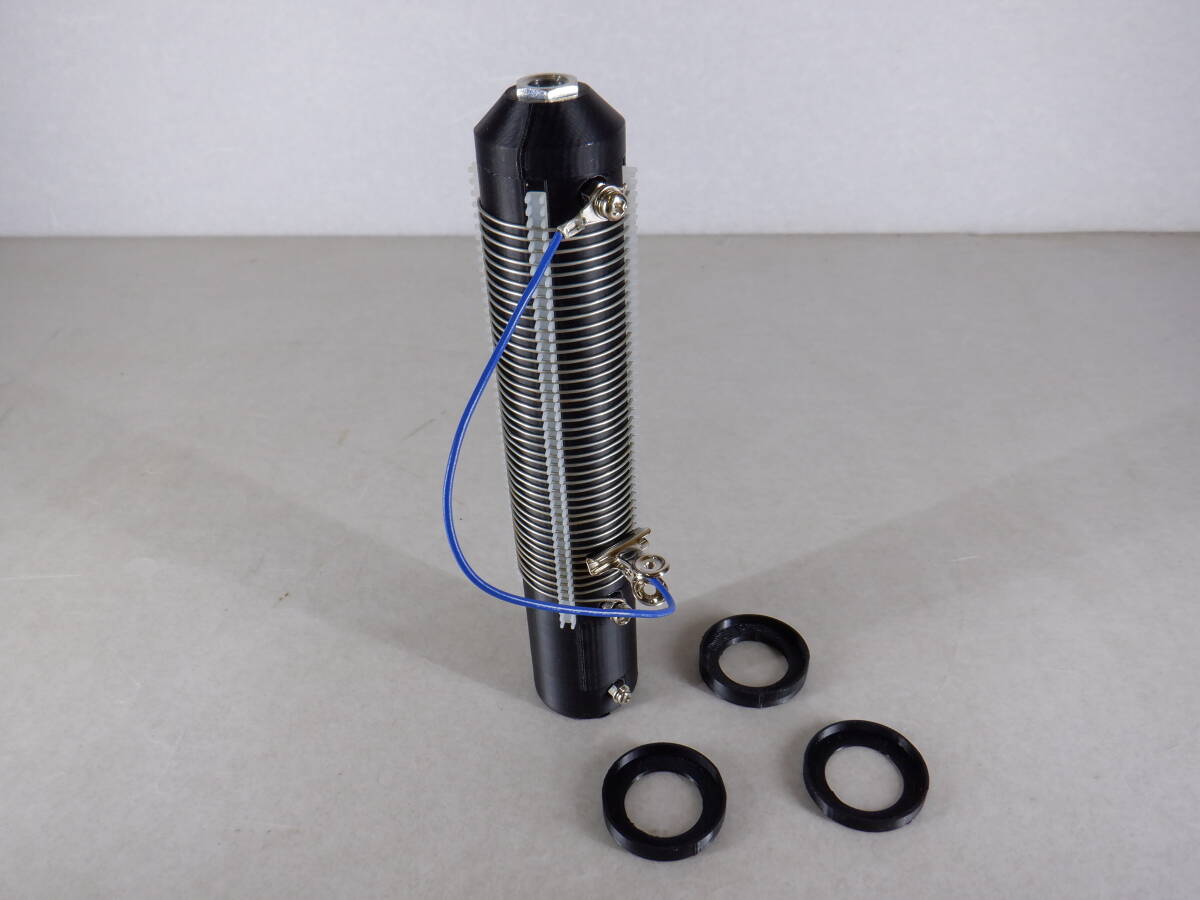

スペーサーキャップを1mm 2mm 3mmの3種類付属します 自分の場合2mmが丁度でした

ロッドアンテナは付属しませんので別途購入願います
自分が購入したのは 〇〇ゾンで@2000～3000の物でした

なお ロッドアンテナは輸入の製品ですので精度がいまいちです
ナットにきっちりはまり込まない場合がありますので ご容赦ください
私の場合 ロッドアンテナ下部のベースのＭ10のネジをヤスリで少し削り落としました
自作品ですので 製作時に傷等が付く場合がありますので ご了承願います

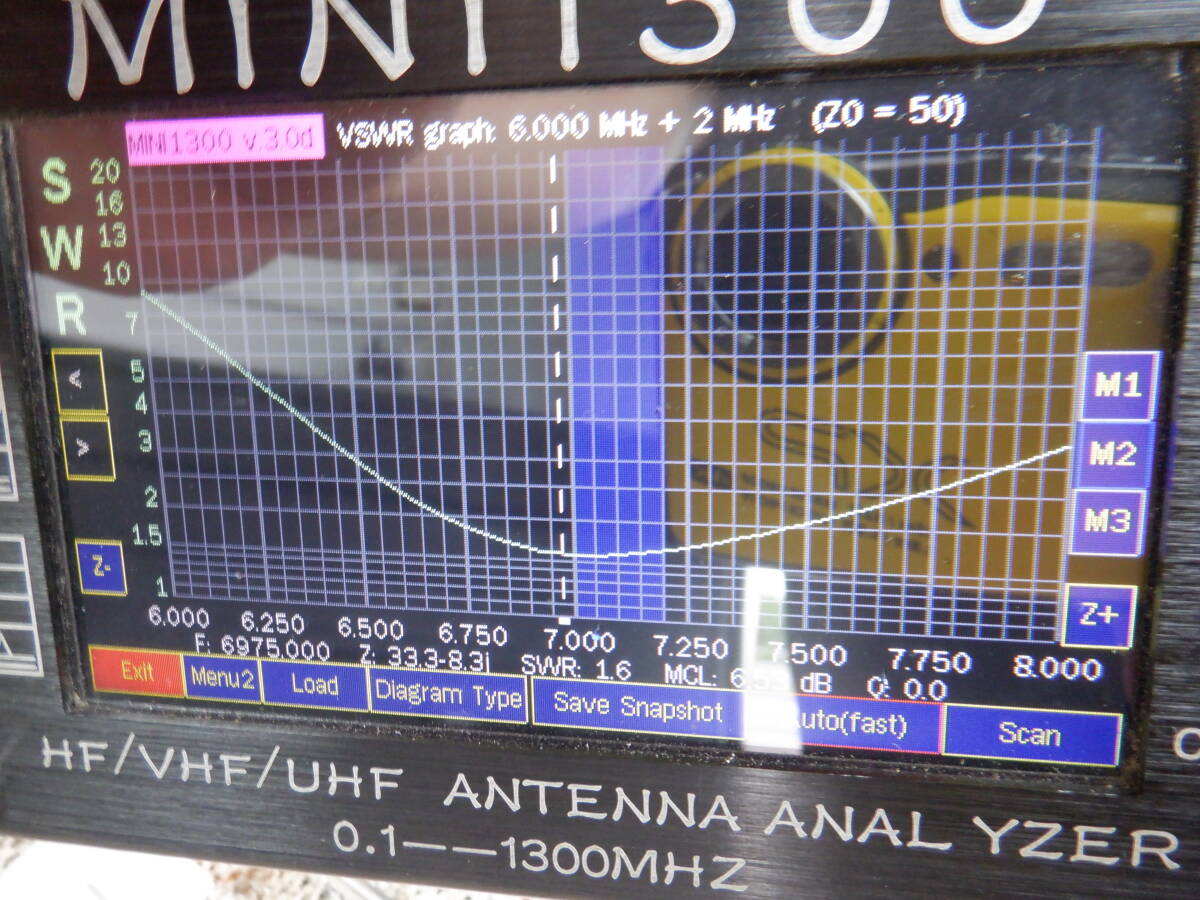

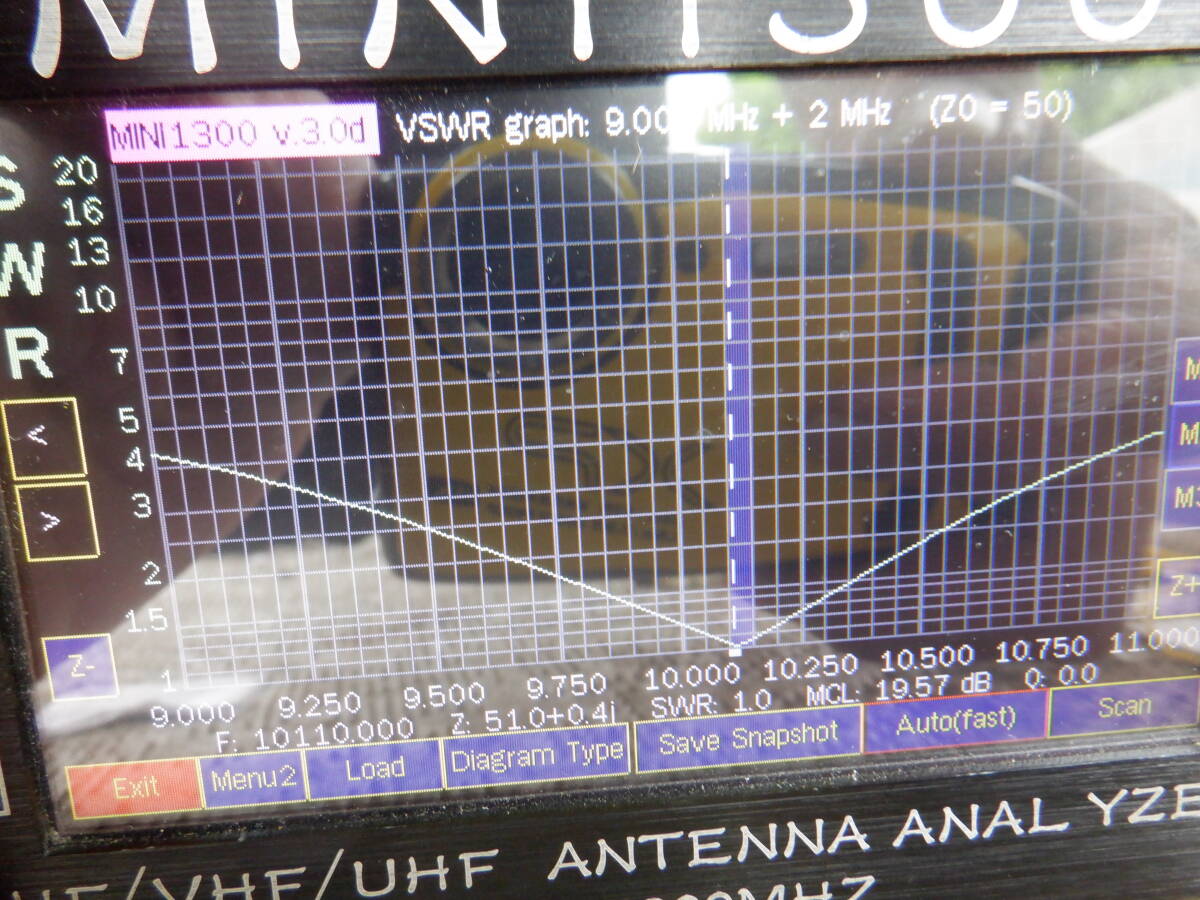

試作の製作例の確認時写真も上げましたが ラジアルは使用している同一のもので
ロッドアンテナを伸ばしたまま タップ変更のみで行いました
自家用ですのでアンテナアナライザーや基台等他は出品物に含まれません
写真は使い回ししてます

ご覧の通りフルオープンですので 耐候性耐雨は一切考慮してませんのでご了承願います
私場合 これが入るくらいのペットボトルの底を切って蓋に16φの穴を開けて持ち歩いてます
急な雨の場合にはこれをかぶせてます

ノークレーム・ノーリターンでお願いします
発送は ゆうパケットプラスを予定してます

3Dプリンターでの出品リストは 「3dp-j7」 で検索すると表示されます

よろしくお願いいたします
