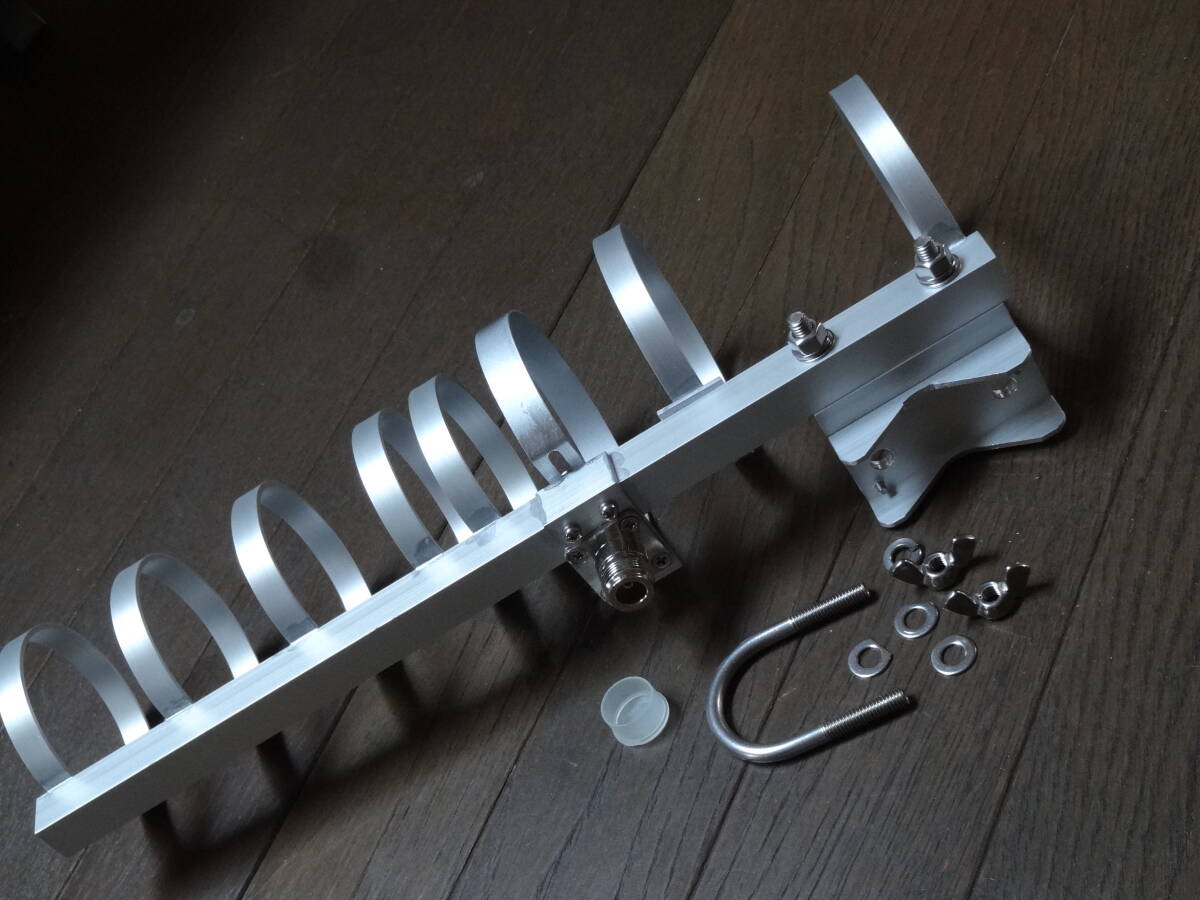

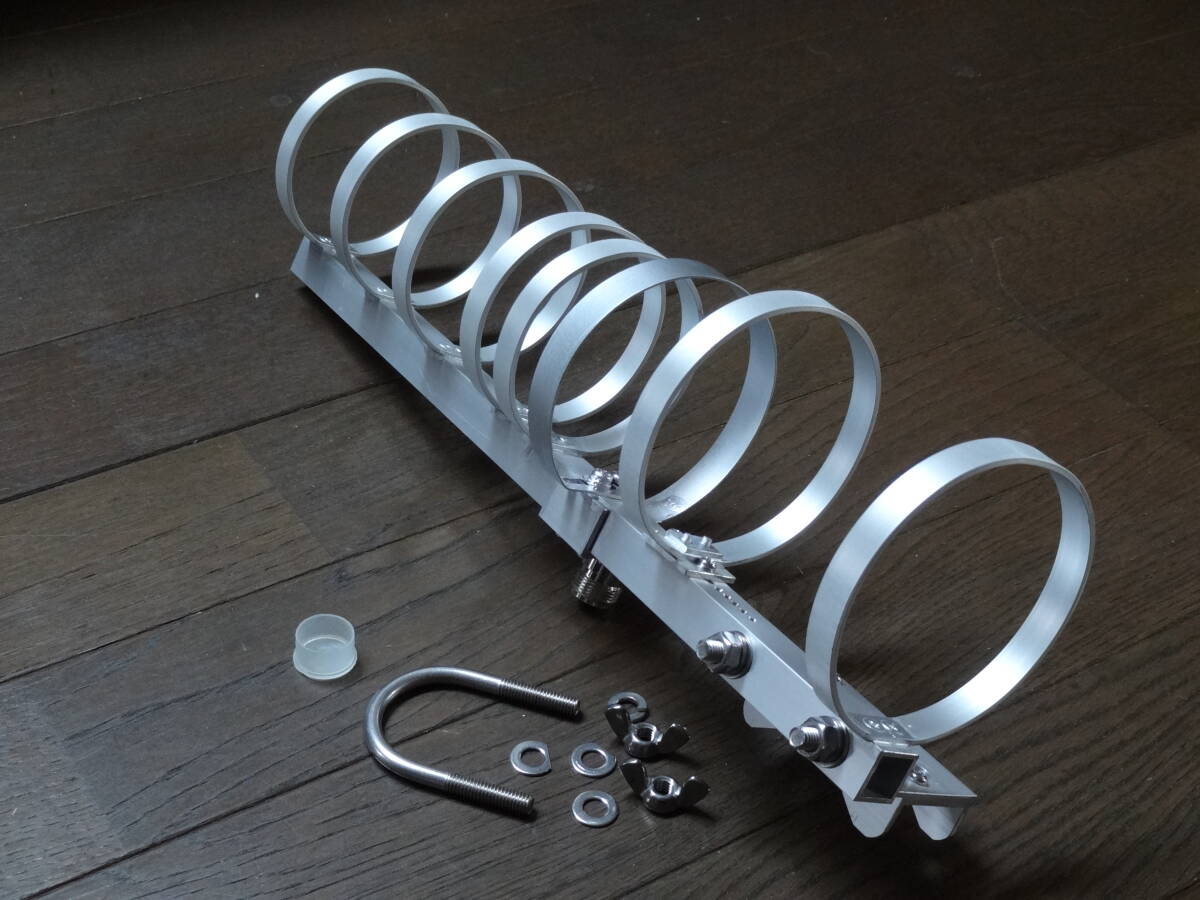

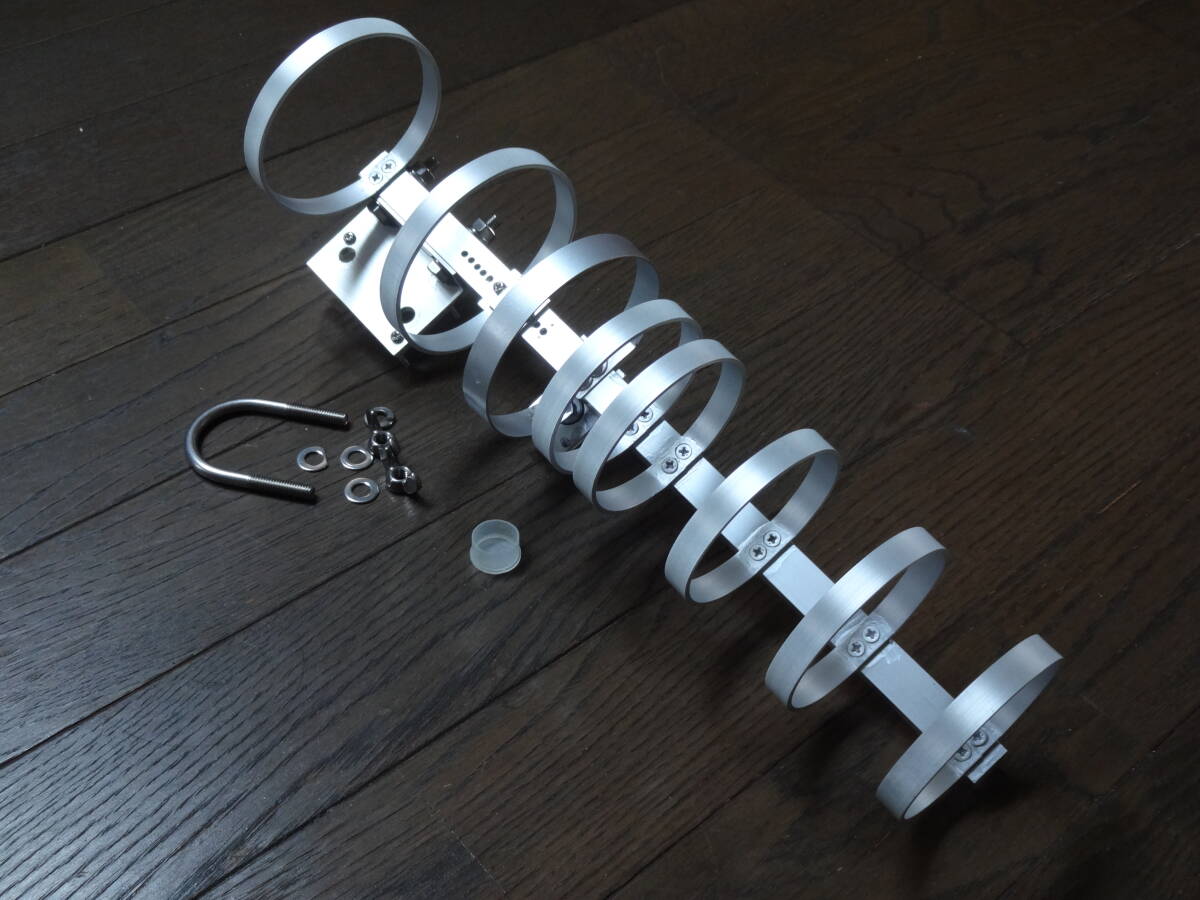

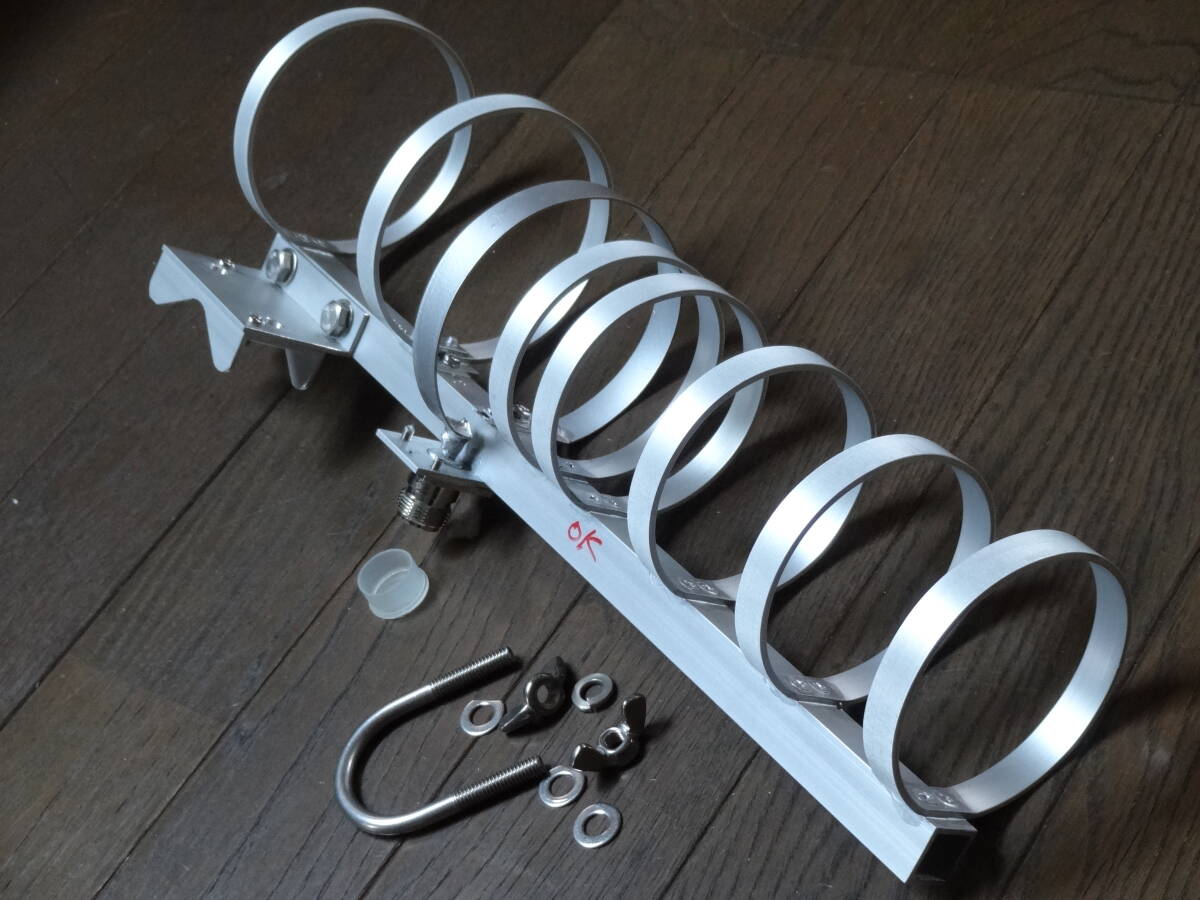

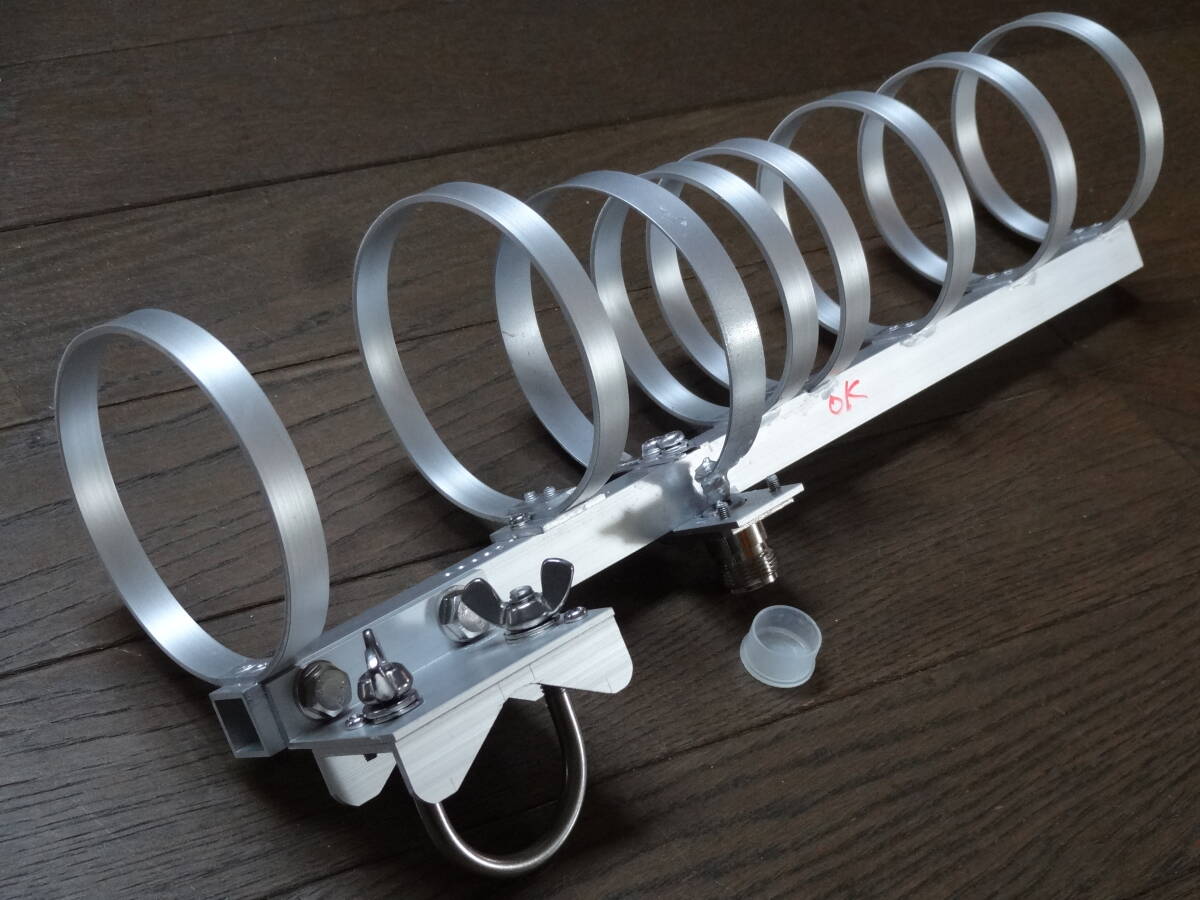

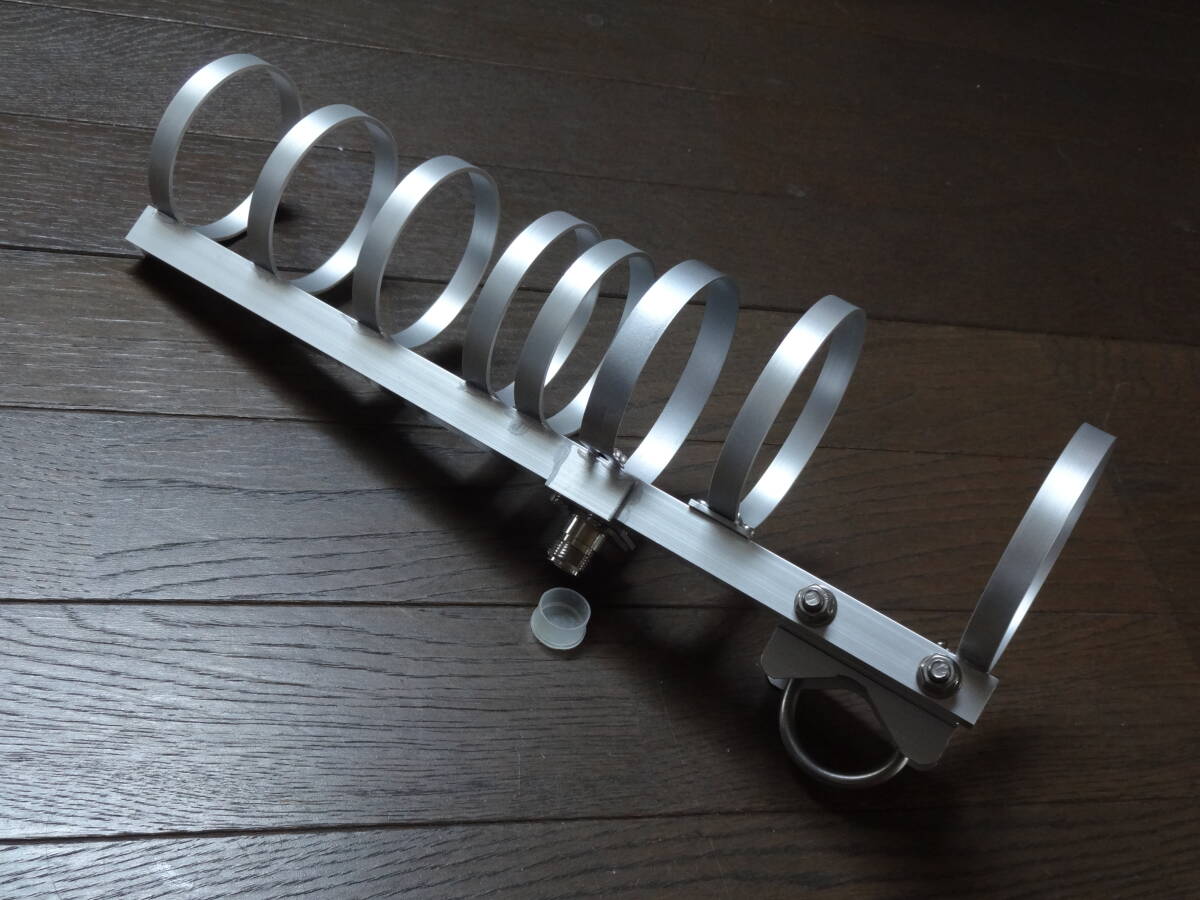

　移動運用向き小型アンテナ
★シルバー色片持ちダブルリフレクター高剛性紫外線劣化するプラステイック一切不使用
　全金属製 1200MHz用 8エレメントループ八木アンテナ★-2

（1280～1300MHz）VSWR 1.2以下
　各エレメントには幅10㎜で厚さ2㎜のシルバー色アルミニウム平板を使用。
　アルミニウム製エレメントは軽い反面エレメントを円形にしても、つなぎ目を溶接しなければ
　高周波における電気的性質が不安定になり最悪の場合はエレメントとしての機能が失われてしまいます。
　このアンテナは各エレメントをブームに2本のステンレス皿ネジでしっかり締め付けしさらに強力な接着剤で
　留めました。
　使用中に緩むこと、向きが変わることはありません。
　高周波的にも経年劣化しません。

　第一リフレクター後部にさらに第2のリフレクターを追加しました。
　2段構えのリフレクターは期待した以上の効果がありました。
　リフレクター追加によりシングルリフレクターより10dbほどFB比が向上しました。
　ラジエーターは銅製・ディレクターはシルバー色処理した10㎜幅　2㎜厚のアルミニウム平板使用。

　一般に行われているブームを貫通させラジエーター上部から給電する方法も採用してきましたが
　やはり完全な給電はエレメント下部からの方法が安定な給電方法です。
　一般にはブームには価格が安いため丸型アルミニウムパイプを使用することが多いようですが
　このアンテナには高価な厚みが1.5㎜の15㎜角アルミニウムパイプを使用しました。
　エレメントをしっかり取り付けるには角パイプのほうが優れています。
　丸パイプより曲げにもとても強いのでしっかりしたアンテナに仕上がりました。

　垂直偏波が一般的なために補助部品を作りました。

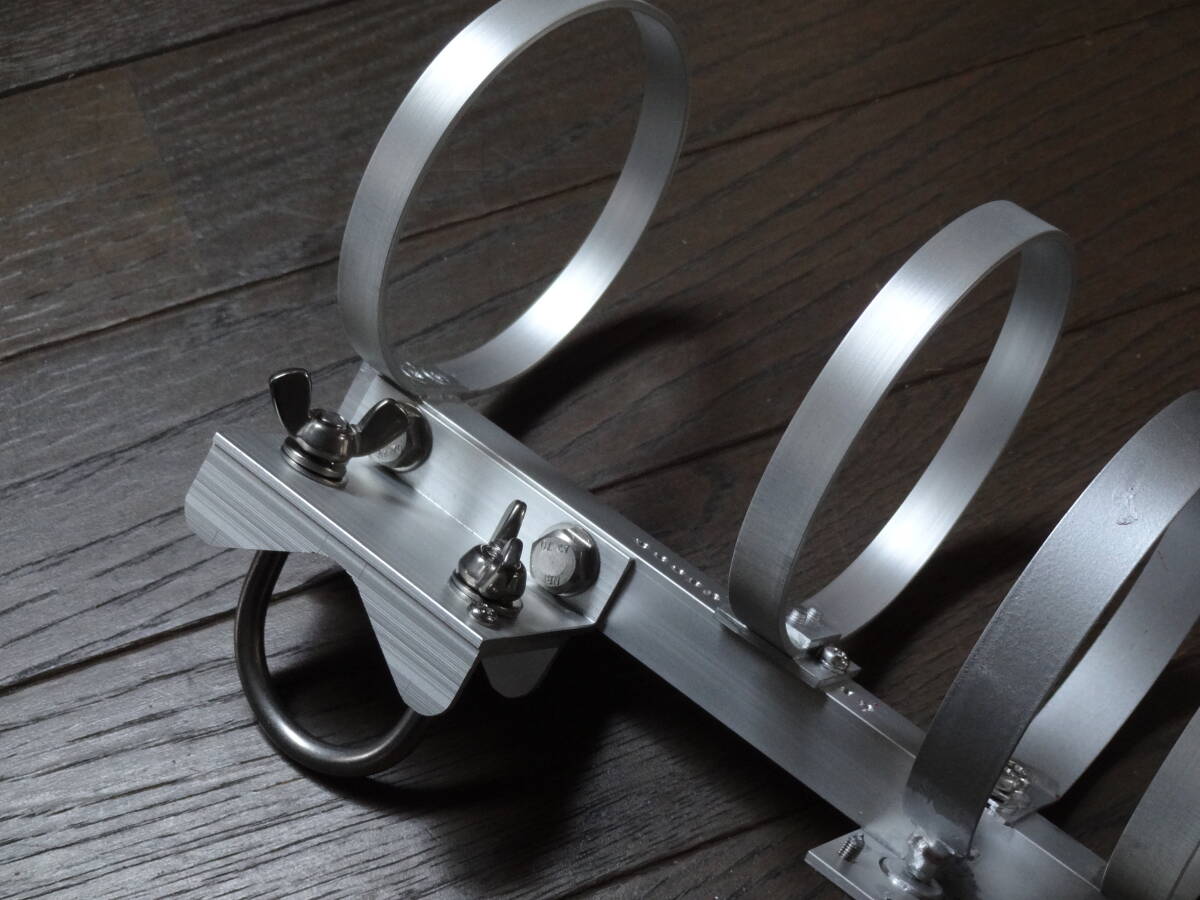

　反対側には角パイプと相性が良いマスト取り付け部分をアルミニウム材で作りました。
　Uボルト1本により25～30㎜φのマストにしっかり取り付けできます。

　当方貴金属装身具製造を生業としておりますので可能な範囲で丁寧に製作しておりますが
　塗装は素人ですので色むら等ありますがご了承ください。

　ブーム長は約33㎝
　アンテナ利得：推定利得約11dbd（1/2波長ダイポール比）約12dbi
　アンテナサイズ：全長約33㎝全幅約10㎝×約12㎝（支持部品を除く）
　アンテナ重量垂直偏波用取り付け部品とも約350ｇ

　回転半径約30㎝

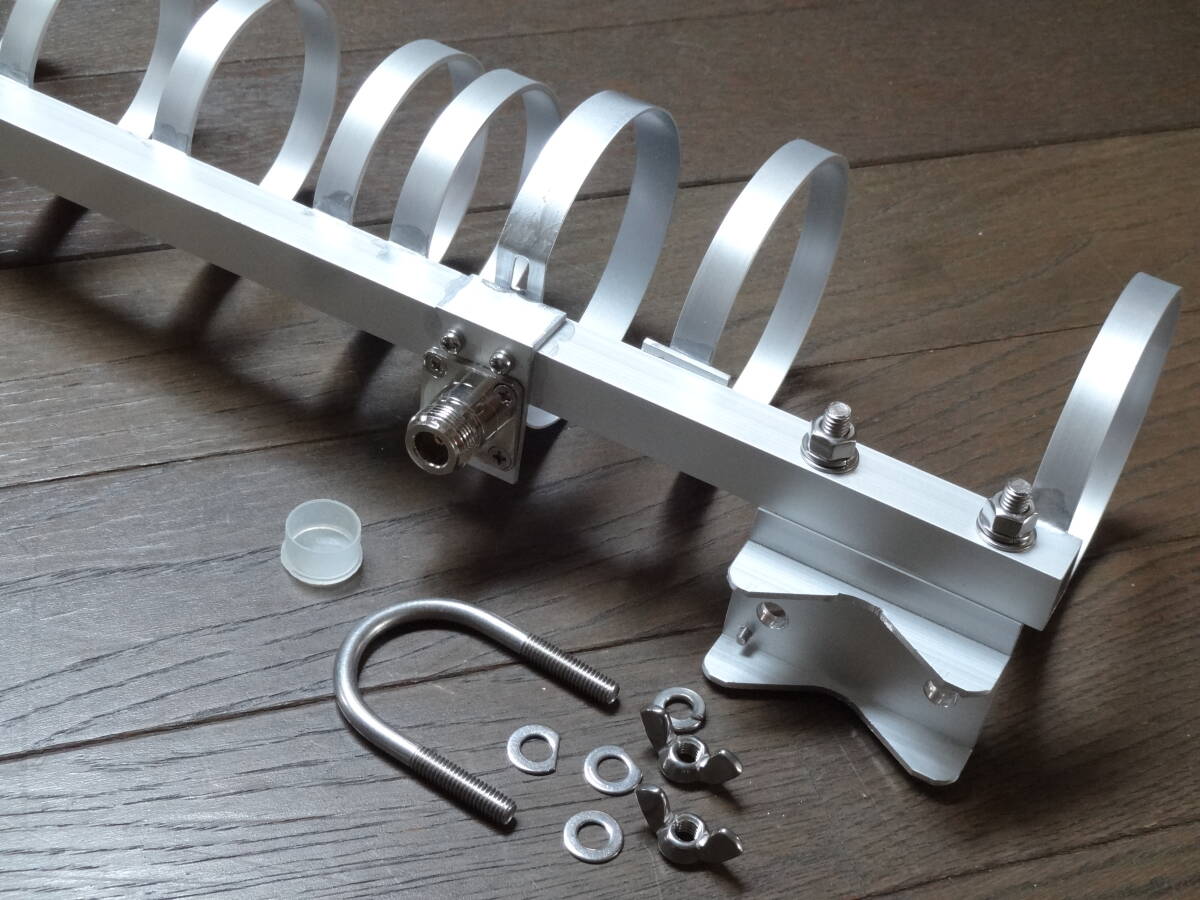

　NJコネクター
　給電インピーダンス 50オーム
　耐入力：100W 同軸5DSFケーブル他5D系において
　取付マストは、25～30㎜φで垂直偏波用
　SWRは使用環境により変わりますので100％保証できるものではありません。
　ご理解お願いいたします。

　60サイズ　ゆうパックにてお送りします。
