ISC-500C iCOM AH-4/AH-730, CG-3000 ATU制御ケーブル用ケース内蔵コモンモード・フィルター 14回巻き高性能コモンモードフィルタ新品

收藏该商品

ISC-500C iCOM AH-4/AH-730, CG-3000 ATU制御ケーブル用ケース内蔵コモンモード・フィルター 14回巻き高性能コモンモードフィルタ新品: 商品编号：b1196958304 【浏览原始网页】

当前价：RMB 252

加价单位：100日元

日元：4960.00円

出价：0次直购价：RMB 276.82

账户升级，享受无限制出价！《会员制说明》

商品件数：1

商品成色：新品

日本邮费：卖家承担

可否退货：不可以

开始时间：2025-10-17 02:00:24

结束时间：2025-10-23 18:00:24

自动延长：有可能

提早结束：有可能

商品详情参考翻译下标记录新手必读

划词翻译上线，鼠标选择文字自动翻译,翻译内容仅供参考，如有疑问请咨询小觅翻译。

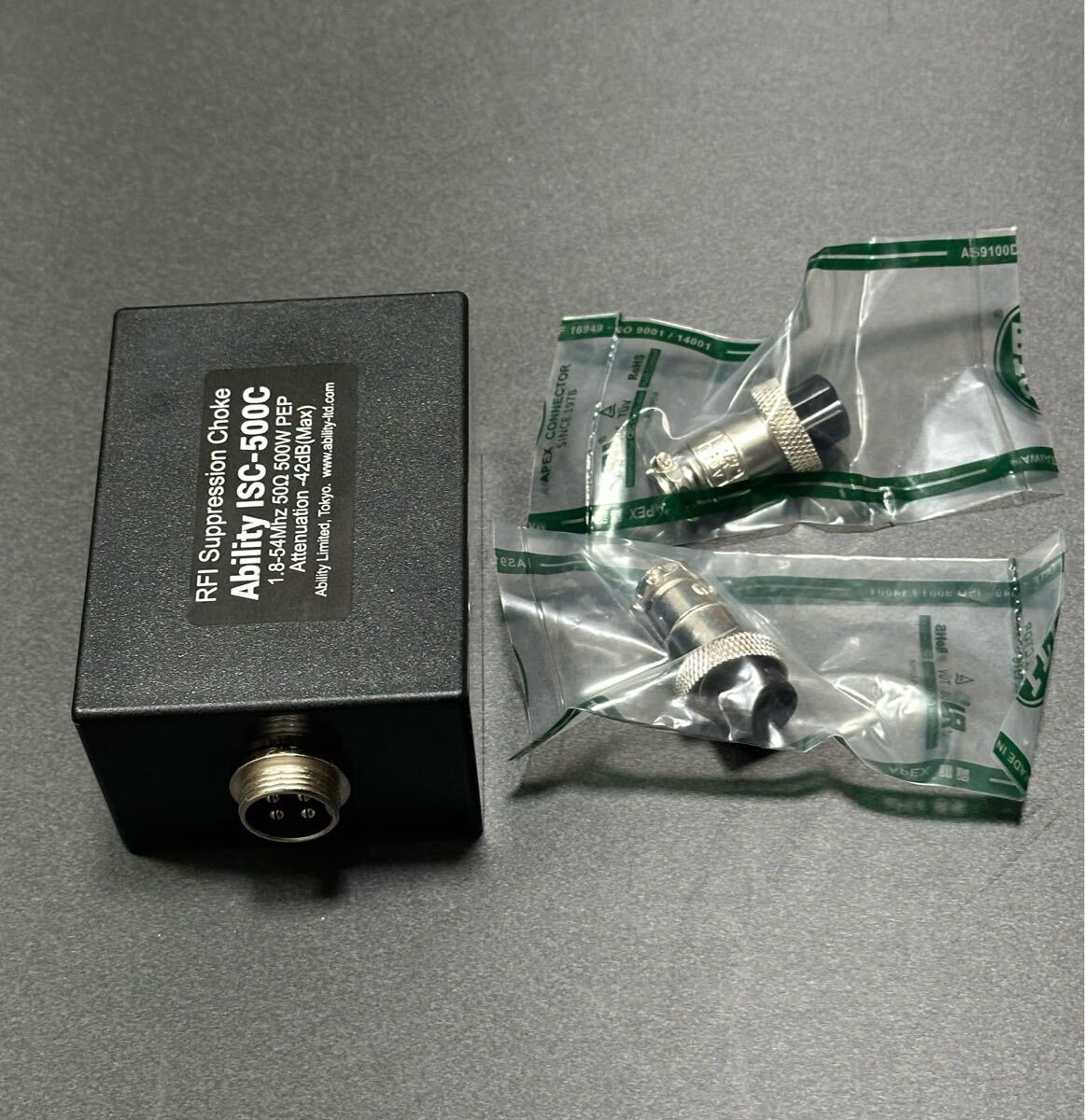

ISC-500C ケース内蔵タイプの iCOM オートアンテナチューナー制御ケーブル用コモンモード・フィルターの出品です。14ターン巻き、4Pコネクター（メス2個付属）付きです。このフィルターは、iCOM AH-2、AH-3、AH-4、AH-730に対応しており、トランシーバー側または給電点側に設置することが可能です。対応の芯数は4芯ですので3芯のCG-3000にも対応可能です。

SSBで交信中の局長さんの中には、音声が濁って歪んでいる変調の方がいらっしゃいます。これは、多くの場合、コモンモード電流が同軸ケーブルやアンテナ制御ケーブルを介してアンテナ側から回り込むことで発生します。このフィルターをお使いいただくことで、このような症状を防止することができます。さらに、コモンモードによる送信時のインターフェアや受信時の雑音を効果的に除去することも可能です。

野外用オートアンテナチューナーでは、チューナーが制御線や同軸ケーブルをアンテナの一部と誤認し、誤って同調を取ってしまうことがあります。これにより、制御線や同軸ケーブルに高周波の電波が乗り、不必要な輻射が発生する原因となることがあります。この問題を防ぐためには、コモンモードフィルターを使用し、チューナーの近くで高周波を効果的に遮断することが重要です。

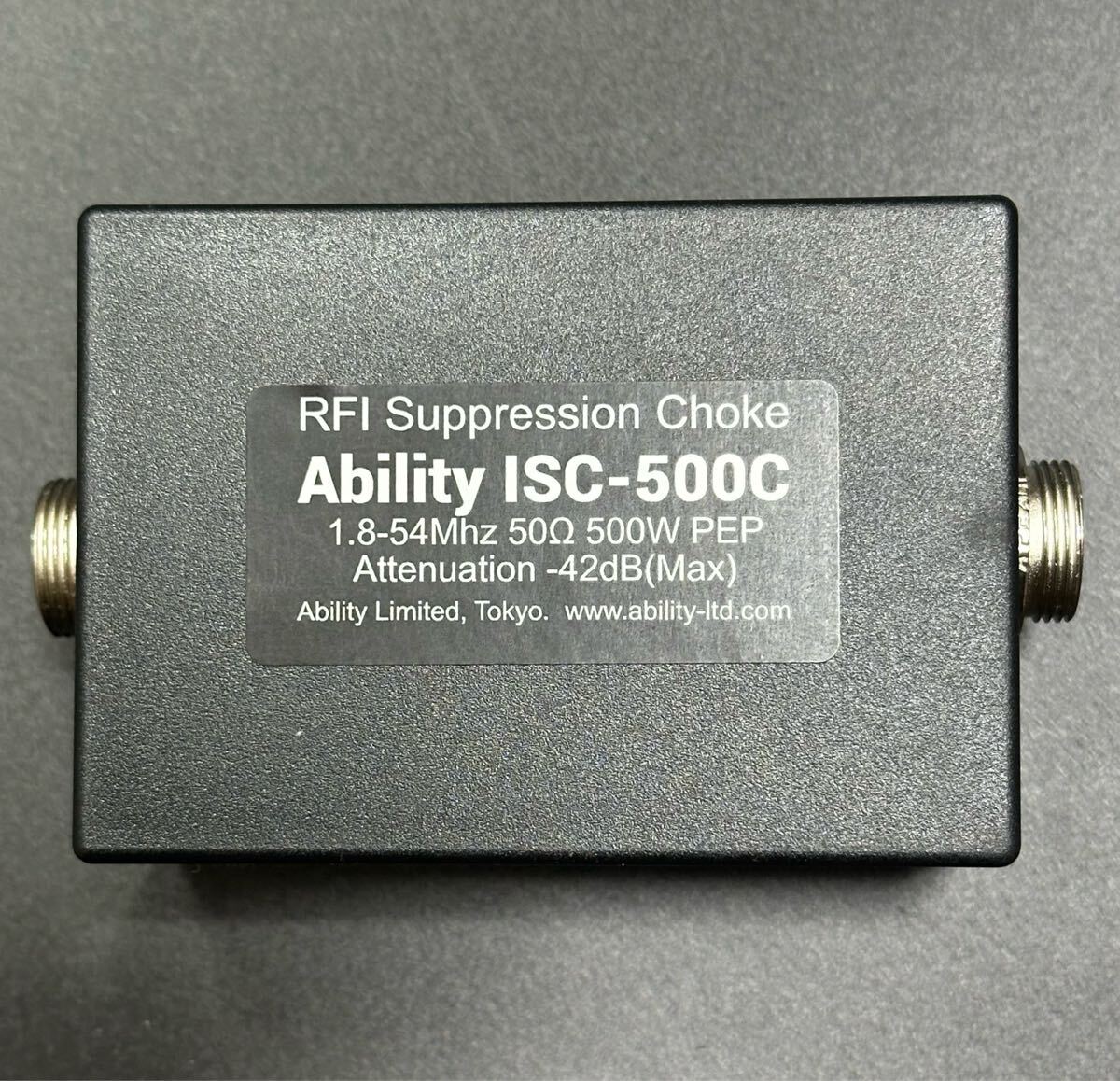

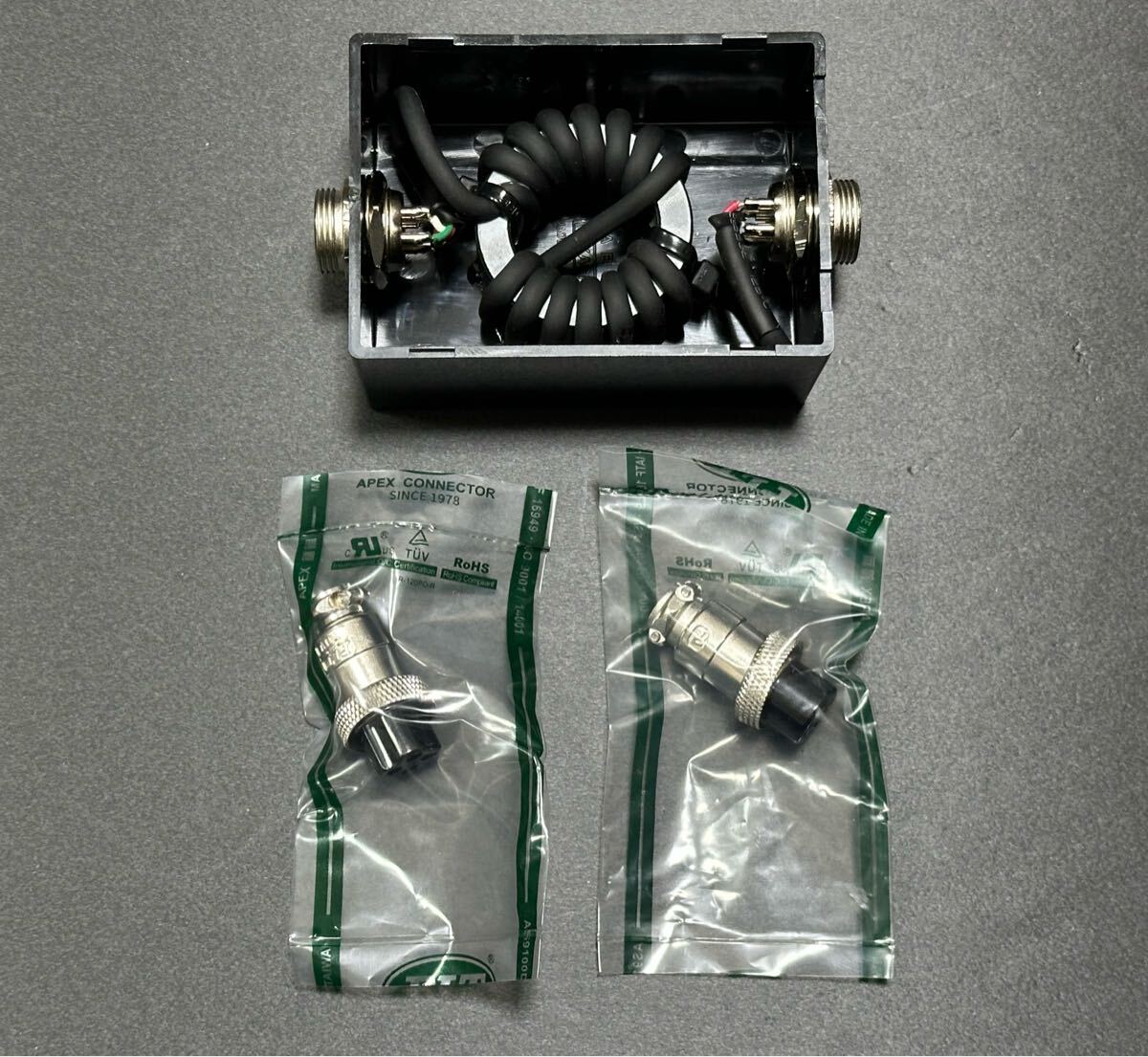

この製品は星和電機社製40mmフェライト・コアに4Pケーブルを14ターン巻いた、小型高性能のコモンモード・フィルターです。対応周波数は3.5Mhz～50Mhz帯。

パッチンコア数個の処置では十分なコモンモード電流の排除は出来ません。TDKのパッチンコア ZCAT2035-0930Aを5D-2Vに20個及び30個取り付けてコモンモード抑止効果の測定を行いました。結果は、以下の通りです。

【20個の場合】
  3.5Mhz -15dB
    7Mhz -19dB
   21Mhz -22dB

【30個の場合】
  3.5Mhz -17dB
    7Mhz -21dB
   21Mhz -24dB

コモンモードを十分に抑え込むには少なくとも-30bB以上の減衰量は欲しいところです。減衰量を-30dBにするためには、上の結果によりパッチンコアが30個の場合、7Mhzでは-21dBですので、あと-9dB必要です。対数の-9dBは7.94倍ですので、7.94倍 x 30 = 238個、3.5Mhzでは同様に計算すると-13dB必要ですから20倍の600個必要になります。

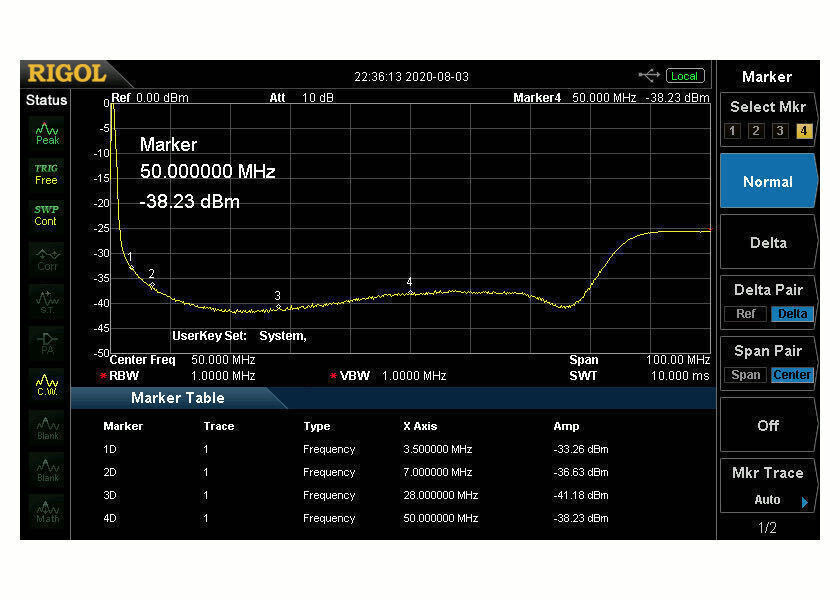

この製品はコモンモードによる雑音の除去やインターフェアの防止に大変有効です。特性に付きましては写真のグラフをご覧下さい。

フィルターには4Pのメスのコネクターが2個付属していますので、簡単に導入可能です。
