802.3bt PoE++ および PoE 電源出力モード オプション用の DIP スイッチ

安定した PoE 電力を消費するさまざまな受電デバイスの需要を満たすために、GSD-1022UP は、95 ワットの 802.3bt タイプ 4 PoE++ モード、UPOE、レガシー モードを含むマルチ PoE 動作モード用の 1 つの DIP スイッチを提供し、現場での非標準 4 ペア PoE PD の非互換性を解決します。

802.3bt PoE++ 電力出力モード
UPOE 電力出力モード
レガシー出力モード

PoEモード
関数
BT
このモードは、IEEE 802.3af/at/bt 標準を完全にサポートします。
UPOE
このモードは、Cisco UPoE 標準または PoH 標準を完全にサポートします。
Legacy
レガシー検出は、IEEE 802.3af/at/bt 標準に完全に準拠していない PD の有効な現在の署名を識別することです。
これにより、適切な PoE モードが適用され、PD が損傷するのを防ぎます。

柔軟な拡張ソリューション

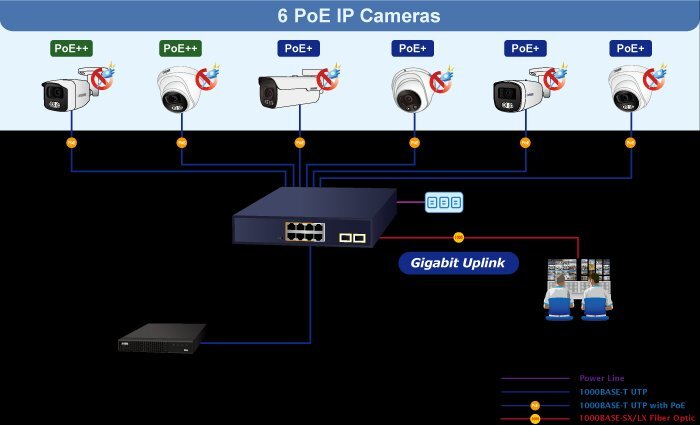

GSD-1022UP は、NVR、ビデオストリーミングサーバー、NAS などの監視ネットワークデバイスに 2 つの追加の 10/100/1000BASE-T RJ45 銅線を提供し、監視管理を容易にします。
または、これらのギガビット速度のファイバー SFP スロットを介して、1000BASE-SX/LX SFP (Small Form-factor Pluggable) ファイバートランシーバーを挿入し、バックボーンスイッチと監視センターに長距離アップリンクします。
距離は 550m から 2km (マルチモードファイバー) まで延長でき、10/20/30/40/50/60/70/120km 以上 (シングルモードファイバーまたは WDM ファイバー) まで延長できます。
これらは、エンタープライズデータセンターやディストリビューション内のアプリケーションに最適です。

仕様
物理ポート

IEEE 802.3bt PoE++ インジェクタ機能付き 2 ポート 10/100/1000BASE-T ギガビット RJ45
IEEE 802.3at PoE+インジェクタ機能付き4ポート10/100/1000BASE-TギガビットRJ45銅線
2つの10/100/1000BASE-TギガビットRJ45銅線インターフェース
2つの1000BASE-X SFP光インターフェース

パワーオーバーイーサネット

IEEE 802.3af/at/bt Power over EthernetエンドスパンPSEに準拠
IEEE 802.3bt PD 用の 2 つのポートと IEEE 802.3af/at PD 用の 4 つのポート
PoE ポート 1 と 2 では最大 95 ワット、PoE ポート 3 から 6 では最大 32 ワットの PoE 電力をサポートします。
各ポートはPoE PDへの56V DC電源をサポートします
180ワットのPoE総電力
受電デバイス(PD)を自動検出
回路保護によりポート間の電力干渉を防止
BT、レガシー、UPoEモードでPoEをサポート

切り替え

ハードウェアベースの 10/100/1000Mbps 自動ネゴシエーションおよび自動 MDI/MDI-X
全二重動作のフロー制御と半二重動作のバックプレッシャー
アドレス検索エンジンを統合し、4Kの絶対MACアドレスをサポート
自動アドレス学習とアドレスエージング
9K ジャンボ フレームはすべての速度 (10/100/1000Mbps) をサポートします

ハードウェア

9インチデスクトップサイズ、高さ1U、ラックマウント可能、壁掛け可能
PoE 準備/アクティビティおよび LINK/ACT の LED インジケーター
1つの静音ファンで安定した効率的な電力性能を実現
