5.6mロッドアンテナ用200mmベースコイルボビン自作キット PETG 3dp-j7

最近5.6ｍの長いロッドアンテナを見つけましたので早速購入

取付け部のネジはＭ10です

コンセプトは短時間簡単設置で運用簡単撤去回収です

このロッドアンテナを使って移動用のアンテナにしたくて

Ｍコネクタを取付けて簡単に短縮アンテナ製作出来るよう３Ｄプリンターで作りました

コイルボビンの自作用に部品のみのキットです組立ては一切行ってません

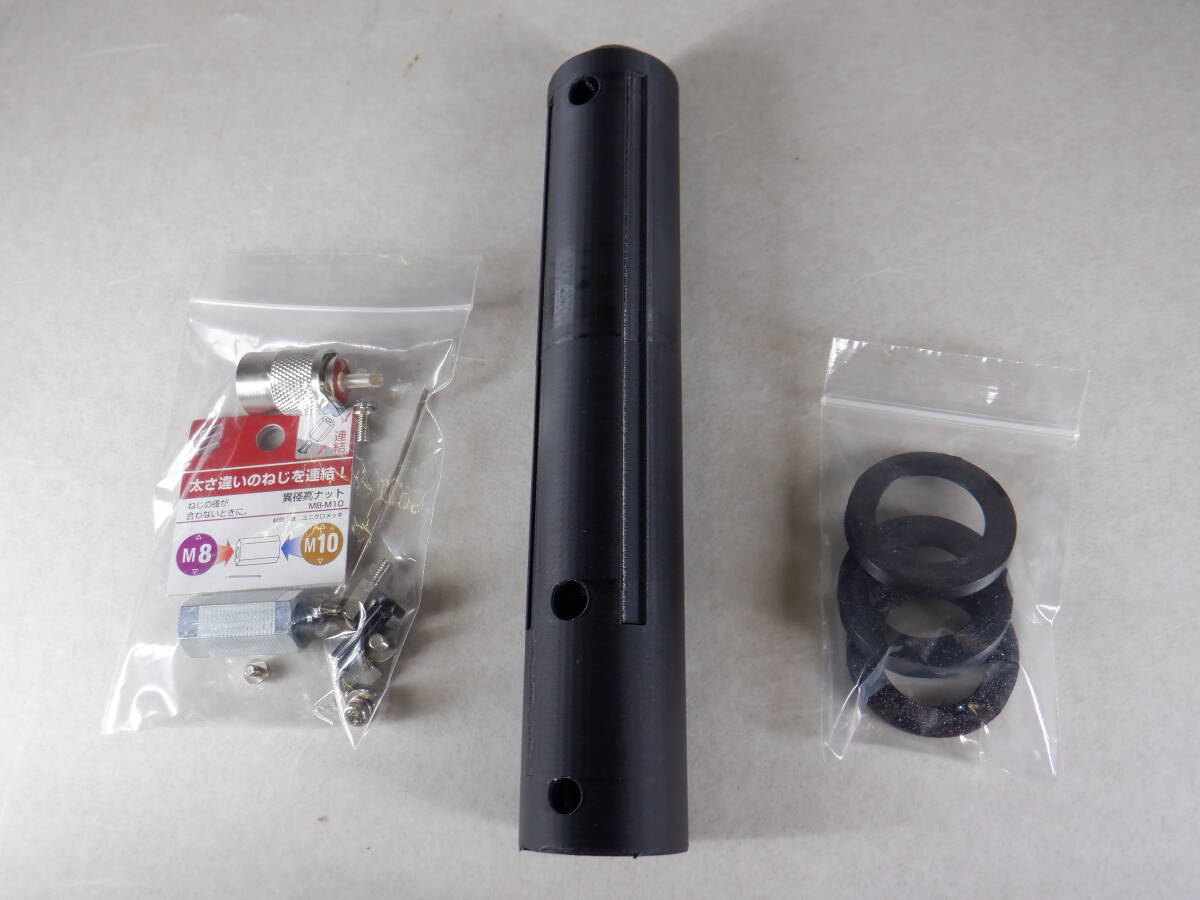

キット部品内容

ボビン 200mm 1個製作品

異形高ナットM8-M10 1個ホームセンターで購入

スペーサーM4-10 1個 ASB-410E

スペーサーM4-10 1個 BSB-410E

スペーサーM3-6 1個 BSB-306-5E

M3-SW 1個手持ち品

MP-3 1個購入品

5X5X10mm真鍮棒 1個切断品

心線スペーサー 1個製作品

1.6φメッキ線 1個約6cm （端子が圧着済の場合もあります）

圧着端子R1.2-3.5 1個購入品

ナベネジM4-10 1個手持ち品

ナベネジM3 1個手持ち品

ナベネジM4 2個手持ち品

スペーサーキャップを1mm 1個製作品

スペーサーキャップを2mm 1個製作品

スペーサーキャップを3mm 1個製作品

製作手順

1 部品が全部あるか確認

2 MP-3をアース側と心線側を取外しアース側のギザギザ部分を5mmほど平らにヤスリます

3 ヤスッた所に切断真鍮棒を縦にはんだ付け真鍮棒がハンダで浮かないようにします

（真鍮棒のはんだ付け部分を磨いておきますハンダの祭浮いてしまうとボビンに入らなくなります

ボビンに入りやすいように真鍮棒の角を落としておくと良いですビフォーアフターの写真あります）

4 ボビンに異形高ナットを圧入購入時のシールのノリが付いてますので良く拭き取ります

（きつく作ってますのでプラハンマー等で圧入

自分の場合はボール盤を圧入機代わりに使用）

5 1.6φメッキ線の端に圧着端子R1.2-3.5を圧着

（圧着済になる場合もあります）

6 メッキ線圧着済を内側からナベネジ4-10で外側からBSB-410Eで固定

（向きは端子の平らな側がボビンのプラ側になるようにします

固定しましたらメッキ線が穴の中央を通って来るようにラジペン等で整えます）

7 MP-3のアース側をボビンの切欠きに合わせて圧入します

（きつく作ってますので無理に叩き込むとコネクタが変形しますのであて木等使用して慎重に願います

ボビンの下側から3mmほどに段がありますのでコネクタの端をそこまで挿入します

メッキ線が出てますので曲げないように注意してください曲げてしまうと後で苦労します）

8 心線コネクタにスペーサーを奥まで通します取付けたメッキ線に回しながら奥まで入れます）

9 高ナットの脇に穴がありますのでそこのセンターにM4の下穴を開けタップを立てます

10 コネクタのアース側も同様に回り止めの真鍮棒にM3の下穴を開けタップを立てます

11 タップを切った金属くずが内部に残らないようにします

12 高ナットにBSB-410E コネクタ側はBSB-306-5EにM3-SWを通してネジ込みます

13 MP-3の心線側をコネクタの突起を削り落としてからネジ込みます

14 ここでテスターで心線側とアース側にショートの無いことを確認

15 心線側のコネクタを奥まで押込み心線をハンダづけします

16 最後に基台にセットしてみて基台との間に隙間が出来る場合にサイズに合ったスペーサーをご使用ください

以上でベースボビンが完成ですご苦労様でしたいがいに大変だったと思います

気を付けて部品を入れてますがもし部品の欠品等ありましたら連絡をお願いいたします

その際匿名配送での発送ですので購入された方の情報がありませんので

送付先の連絡を頂かないと発送できませんのでよろしくお願いいたします

ここからは高ナットと心線をショートさせて使用したり

コイルを巻いて使用したり色々と楽しまれてください

コイルにする材料等はご用意願います

後から根元にコイルを追加して他のBANDも出来るようにしてあります

脇にスリットが4か所ありますがそこにホームセンターで売っている

カ〇〇ズ〇〇ムで購入した自在ブッシュ型番TG024(パネル厚2.3mm)

がハマるようにして簡単にコイルが巻けるようにしてあります

このキットに興味を持たれで製作しようとする方の技術量をお持ちの方でしたら

言うまでもないのですが

あくまでラジアルの無い1/4のホイップアンテナですのでラジアルやアースＧＮＤ等は必ず必要になります

アンテナのマッチングに関しましてはご自身でお願いいたします

同調周波数の調整はロッドアンテナの長さを調整をお願いします

なおＭコネクタGNDにもＭ3ネジの端子を付けてますのでマッチング用にお使いください

私の場合周波数変更のたびに交換は面倒なので使用してません

材質はPETGを使用してますので高温を加えると変形します詳細は検索願います

なお３Ｄプリンターでの製作ですので糸引き等あります気になる場合ニッパーやヤスリ等で切り取ってください

PETGは最高使用温度が84°Cになりますので夏場の高温になる車内等でも大丈夫そうですが不明でてす

連続送信でのコイルの発熱を考慮願います

****************************************

お送りするのは自作の部品キットのみです

****************************************

なお基台などのＭコネクタに少々高さの違うのがあるみたいですので

スペーサーキャップを1mm 2mm 3mmの3種類付属します自分の場合2mmが丁度でした

製作途中の写真も上げましたが参考にしてください

写真は使い回ししてます

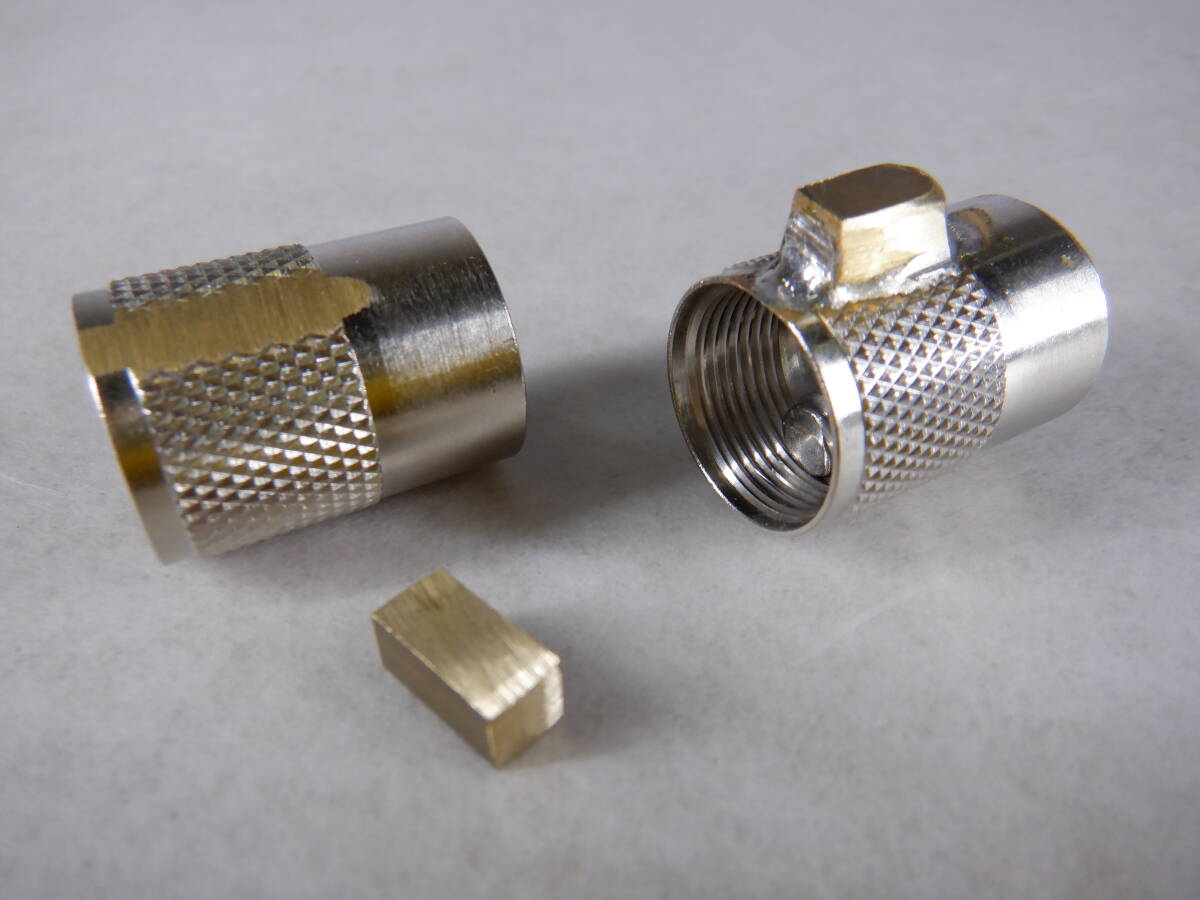

2番目の写真はコネクタを削った写真とコネクタに真鍮棒のハンダ付けした時の写真です

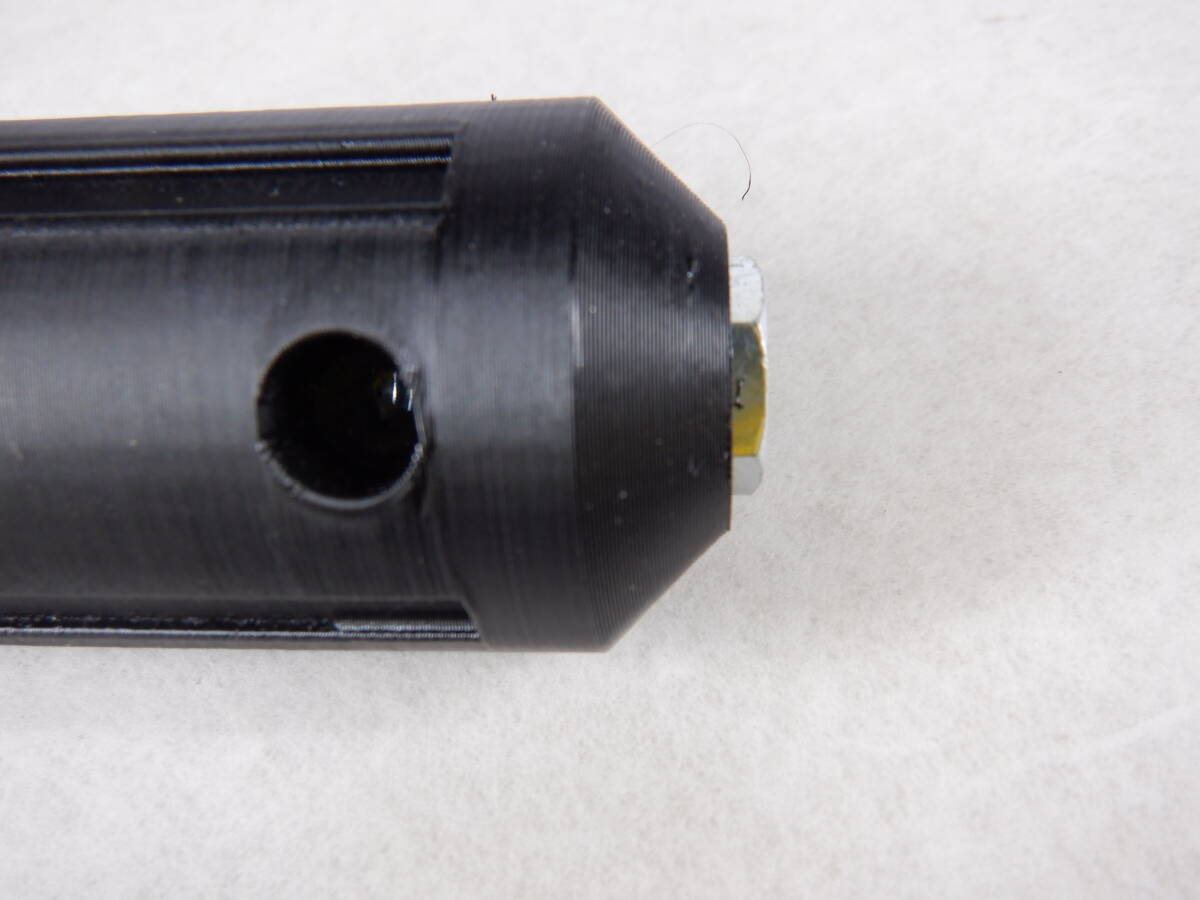

3番目の写真は頭に六角ナットを挿入してM4のタップを立てた写真です

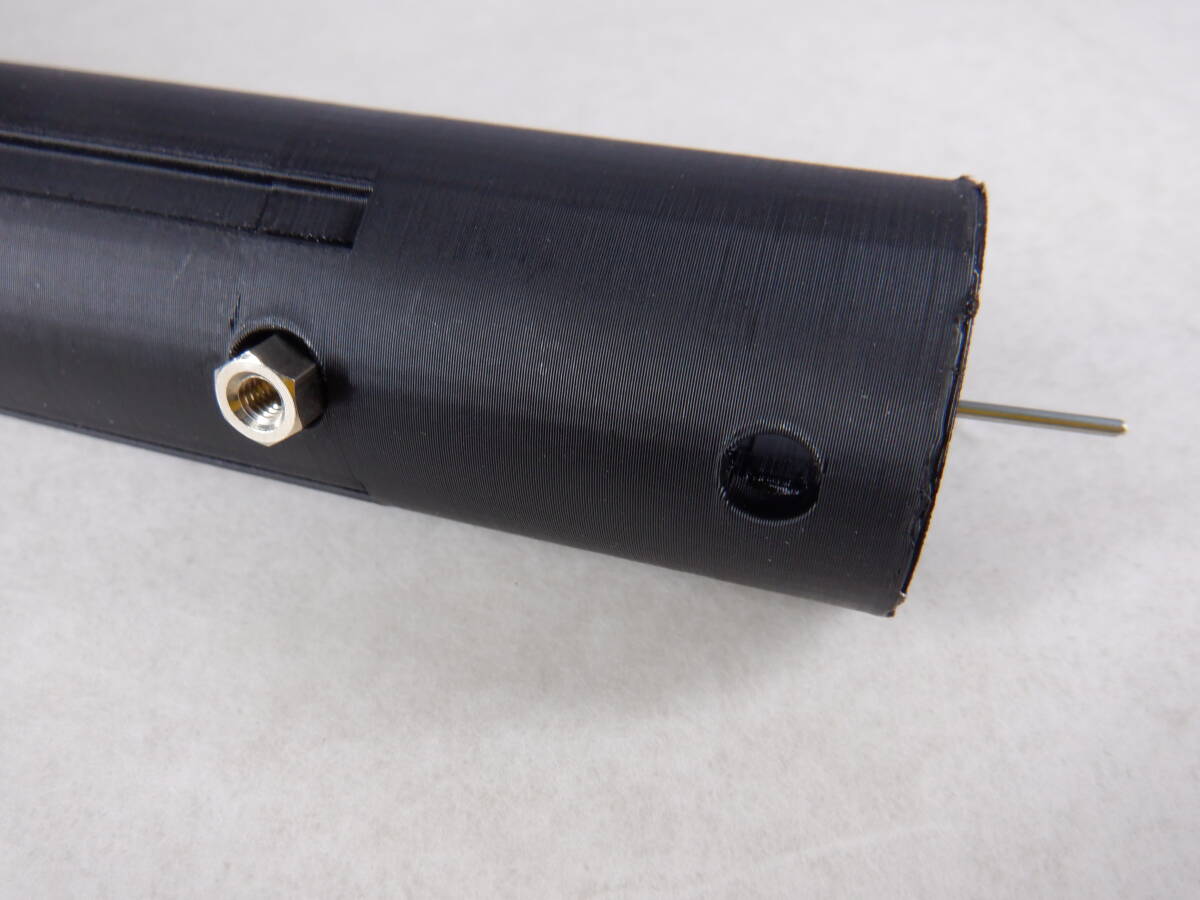

4番目の写真は下かの内側から心線に取付けるメッキ線に端子を付けてM4のネジを穴に通してスペーサーをネジ止めした写真です

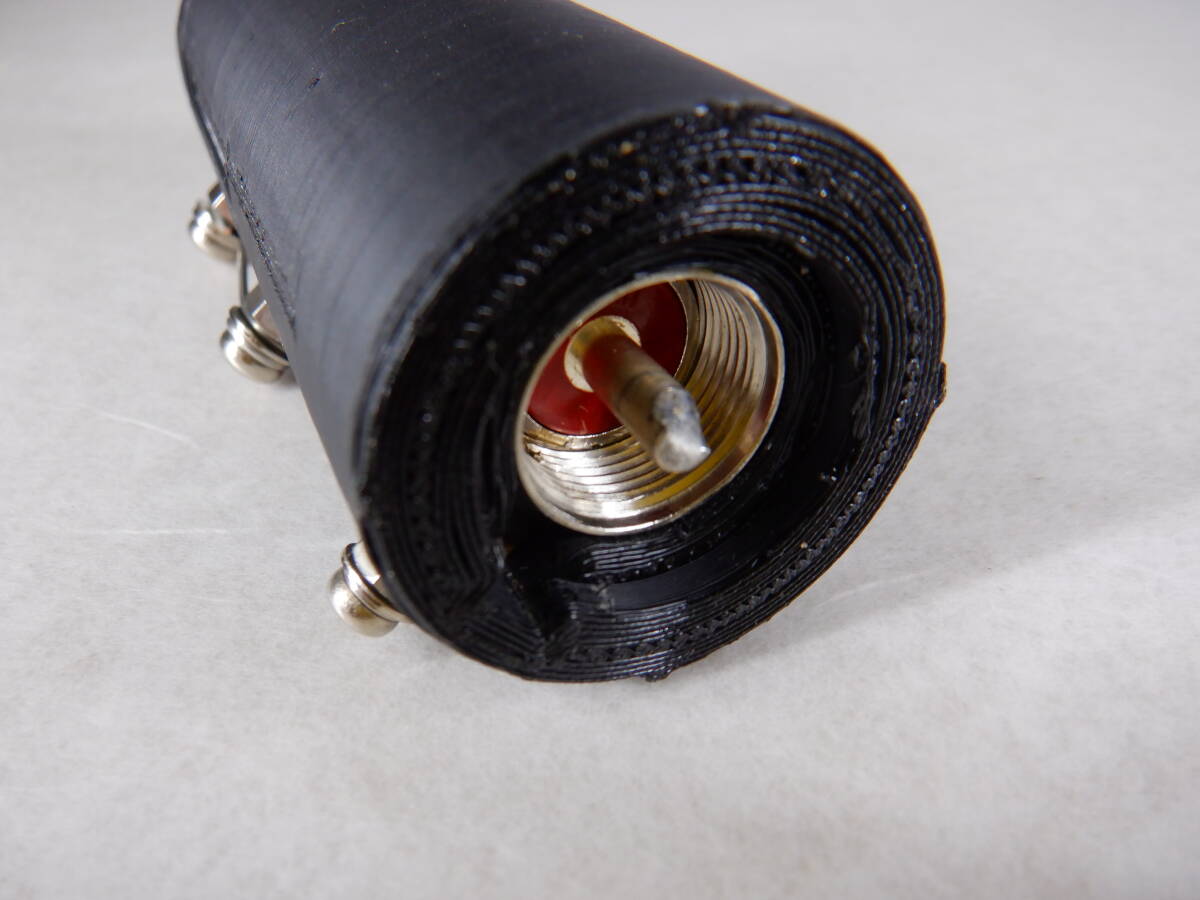

5番目の写真は下からコネクタのアース側を挿入して M3のタップを立ててスペーサーを取付けて

コネクタの心線側をねじ込んで心線のハンダ付けが終わった写真です

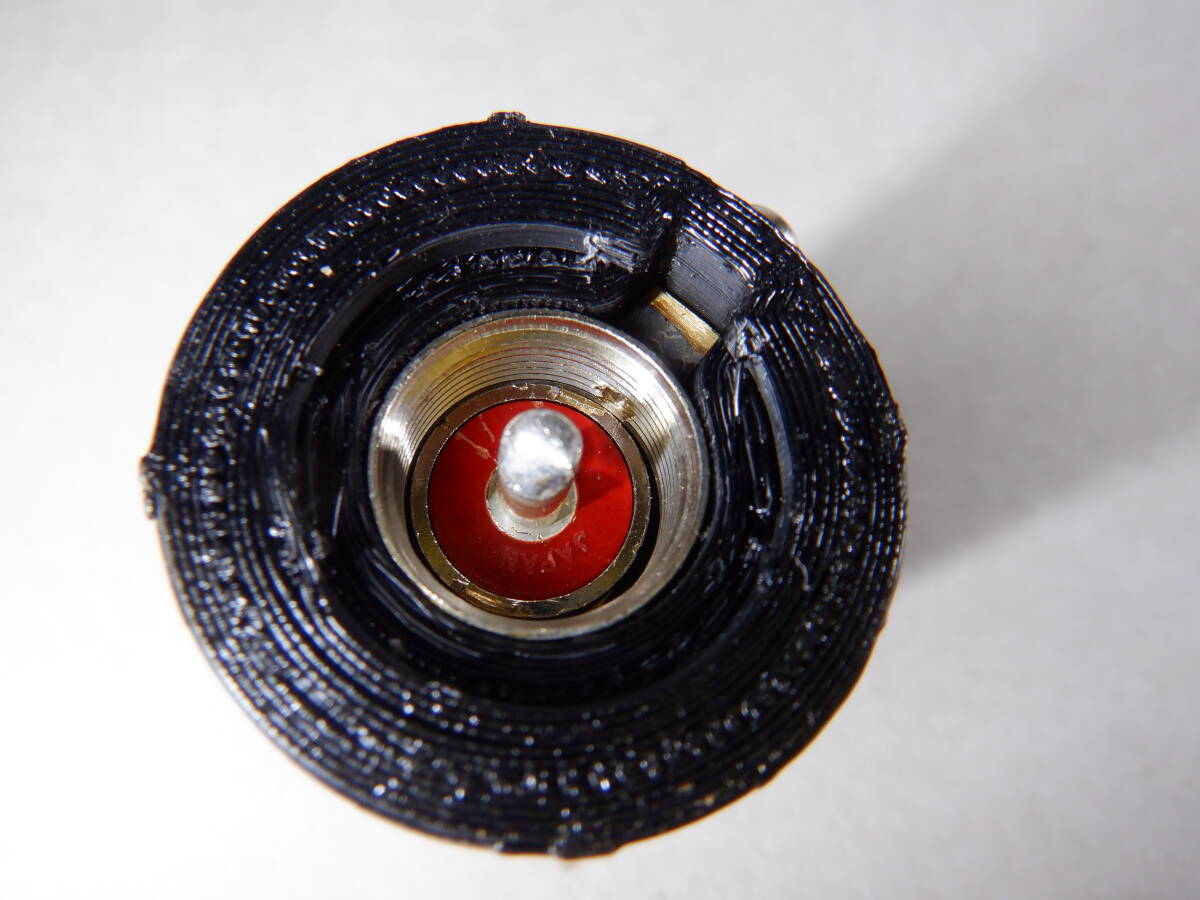

6番目の写真は 5番と同様で切欠きに収まっている写真です

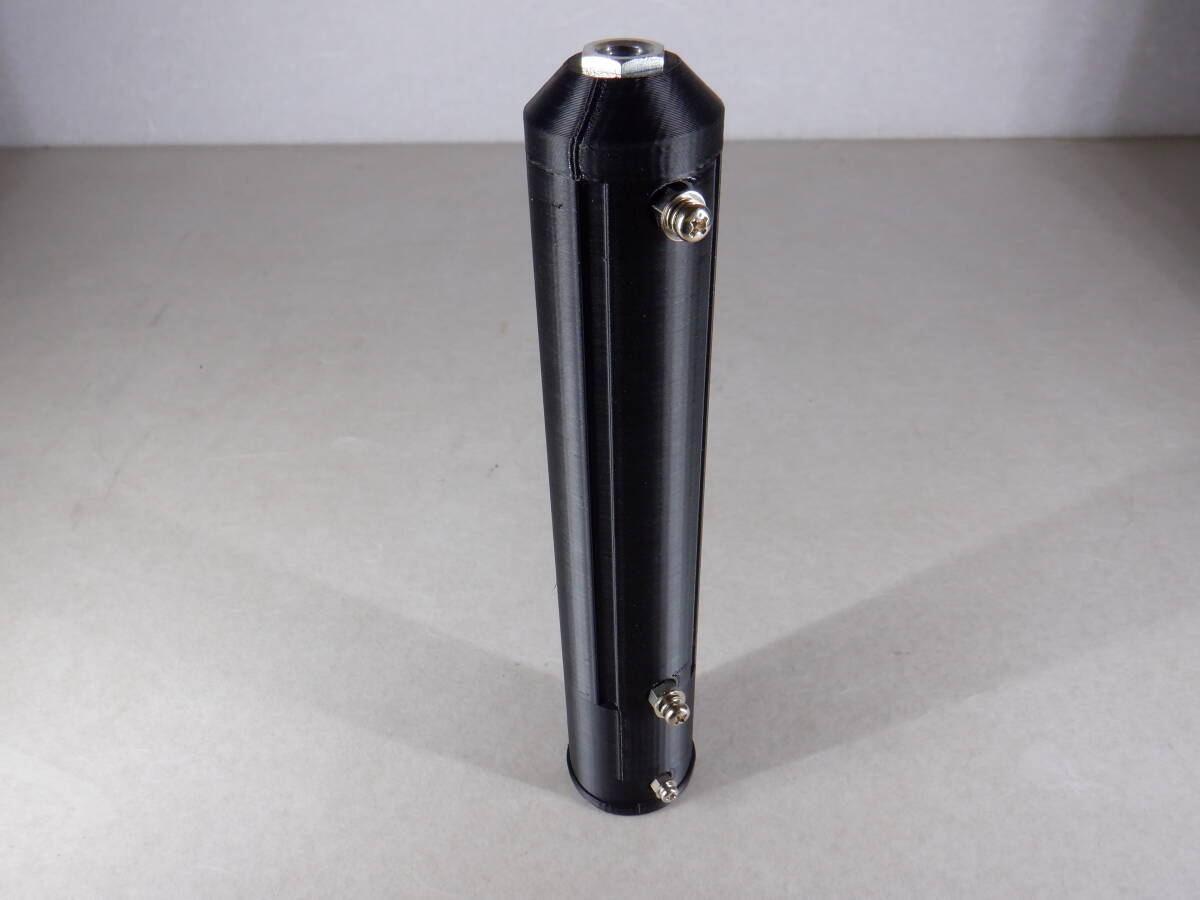

7番目の写真は完成形を立てた写真です

分かりずらくて申し訳ありません

設計して作った自分がいうのも変ですが正直作りにくいですが完成した時には満足度バツグンです

十分に移動運用にはもってこいです高齢者の表現ですね

このボビンを使ってコイルを作るのにご用意頂くのは

タップ用の疎巻きにするのであればホムセンで入手できる自在ブッシュ

スズメッキ線必要長さ銅の裸線でもOKですそれに100均で売ってる目玉クリップと少々の線材と必要があれば端子です

密巻きにするのであればエナメル線必要長さと必要であれば端子です

他に用意しなくてはいけないのは

ヤスリ・ナット回し・プラハンマー・ハンダゴテ等の工具関係ですね

なお組立て説明書は付属しませんのでこの商品説明を印刷してご使用ください

ロッドアンテナは付属しませんので別途購入願います

自分が購入したのは〇〇ゾンで@2000～3000の物でした

なおロッドアンテナは輸入の製品ですので精度がいまいちです

ナットにきっちりはまり込まない場合がありますのでご容赦ください

私の場合ロッドアンテナ下部のベースのＭ10のネジをヤスリで少し削り落としました

自作品ですので製作時に傷等が付く場合がありますのでご了承願います

ノークレーム・ノーリターンでお願いします

発送はゆうパケットプラスを予定してます

3Dプリンターでの出品リストは「3dp-j7」で検索すると表示されます

よろしくお願いいたします
