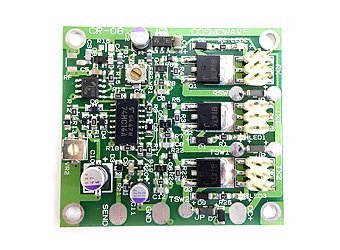

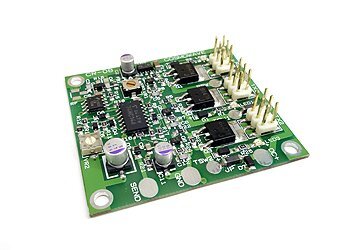

多機能キャリアコントロール基板 CR-08

項目	説明内容
商品名	多機能キャリアコントロール基板 CR-08

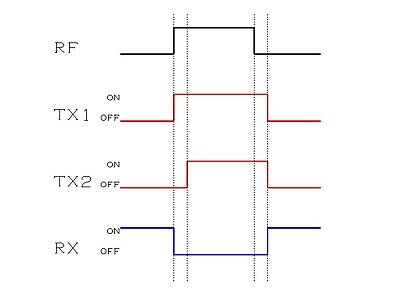

商品の説明	新型の多機能キャリアコントロール基板です。ＴＸ端子が２系統あり、シーケンス動作します。基板はＦＲ－４の１ｍｍ厚で、サイズは５１×４６ｍｍで、裏面は全面グランドＧＮＤになっています。ＨＦ帯～２．４ＧＨｚまで使用出来ます。高感度で１ｍＷでも十分動作します。（最大入力：100mW　カップラーや方向性結合器等でRF信号の一部を取り出してください）感度調整と遅延コントロール調整（ＳＳＢ対応時定数によるリレー保持）が出来ます。ダイレクトコントロールも可能で、ＳＥＮＤ端子をグランド（マイナス）に接続しても動作します。（ＰＴＴ、ＡＣＣコントロール、　ＳＳＢ、ＣＷ用）最大出力電流はＴＸ、ＲＸ共に１．５Ａですので、同軸リレー、大型のリレーやプリアンプを直接ドライブすることが出来ます。ＴＸ出力にはＴＸ１とＴＸ２の２系統があります。これは、ＲＦ入力時にＴＸ１が動作して、約0.5秒後にＴＸ２が動作する仕組みです。トランスバーターやリニアアンプなどで、同軸リレーを動作させた後に、アンプの電源等をＯＮする仕組みになっています。ＬＥＤインジケーターで、ＴＸ１、ＴＸ２、ＲＸの動作状態が確認できます。今回のキャリアコントロール基板は下記のように動作します。１．電源ＯＮ：ＲＸ出力ＯＮ　緑ＬＥＤ点灯（ＲＦ入力待ちまたはＳＥＮＤ待ち）２．ＲＦ入力（１ｍＷ以上）（またはＳＥＮＤ端子がＧＮＤレベル）ＲＸ出力ＯＦＦ３．ＴＸ１動作：ＴＸ１の出力ＯＮ　赤ＬＥＤ点灯　ＲＸ出力はＯＦＦ４．０．５～１秒後　５．ＴＸ２動作：ＴＸ２の出力ＯＮ　赤ＬＥＤ点灯６．ＲＦ入力がＯＦＦ７．復帰遅延時間（ＶＲ２で調整、チャタリング防止、ＳＳＢ用）８．ＴＸ１およびＴＸ２の出力ＯＦＦ９．ＲＸ出力ＯＮ１０．ＲＦ入力待ち状態＊ＳＥＮＤ端子で動作させた場合はＴＸ１とＴＸ２のシーケンス動作は行うが復帰遅延は行わない。ＳＥＮＤ端子オープンで瞬時にＴＸがＯＦＦになる。＊ＴＸ１～ＴＸ２の遅延時間（シーケンス動作）は抵抗の交換で調整可能＊ＲＦ入力にはヒロセのU.FL端子が取り付けられます。＊出力トランジスタには、保護ダイオードが付いています。＊この基板は主に、プリアンプやリニアアンプの電源、同軸リレーコントロール用です。プリアンプやリニアアンプの自作には最適と思います。動作確認済みです。説明書が添付されます。取扱説明書・ＣＲ－０８　ページ１取扱説明書・ＣＲ－０８　ページ２日本製　Made in JAPAN
