S-S-H専用サーキットアッセンブリ

收藏该商品

S-S-H専用サーキットアッセンブリ: 商品编号：c1205499293 【浏览原始网页】

当前价：RMB 401

加价单位：250日元

日元：8000.00円

出价：0次直购价：RMB 400.80

账户升级，享受无限制出价！《会员制说明》

商品件数：1

商品成色：新品

日本邮费：卖家承担

可否退货：不可以

开始时间：2025-10-27 11:33:03

结束时间：2025-11-02 22:33:02

自动延长：有可能

提早结束：有可能

商品详情参考翻译下标记录新手必读

划词翻译上线，鼠标选择文字自动翻译,翻译内容仅供参考，如有疑问请咨询小觅翻译。

スーパー5wayを使用したシングル、シングル、ハムバッカーのレイアウト専用のサーキットです。

スーパー5way
ボリュームポットアルファ 500k
フロント＋センタートーンアルファ250k コンデンサーオレンジドロップ 0.047uF
リアトーンアルファ500k コンデンサーオレンジドロップ0.022uF
配線ベルデン（一部クロスワイヤー）

セレクターは普通にフロントから以下の通りとなります。
フロント
フロント＋センター
センター
センター＋リア（リアハムバッカーコイルタップ）
リア

セレクターの動きはリア側のハーフトーンで自動でリアのハムバッカーがコイルタップになる位で普通の配線ですが、セレクターの位置によって自動でボリューム、トーンの数値が変わります。

○フロント
ポット250k コンデンサー 0.047uF
○フロント＋センター
ポット250k コンデンサー 0.047uF
○センター
ポット250k コンデンサー 0.047uF
○センター＋リア
ポット250k コンデンサー 0.047uF
○リア
ポット500k コンデンサー0.022uF

これまでボリューム1つだと、リアのハムバッカーに合わせて500kのポットを使用していましたので、フロント、センターのシングルの音が固く、高域寄りの音になっていましたが、ピックアップの特性に合わせてボリューム、トーンが自動で変化するので、リアのハムバッカーの音はそのままで、シングルはよりストラトらしい音になります。

ポットが適正な抵抗値になるだけで無く、トーンポットも250k 500kと自動で変化するので操作性も良く、より細かなトーンコントロールが可能です。

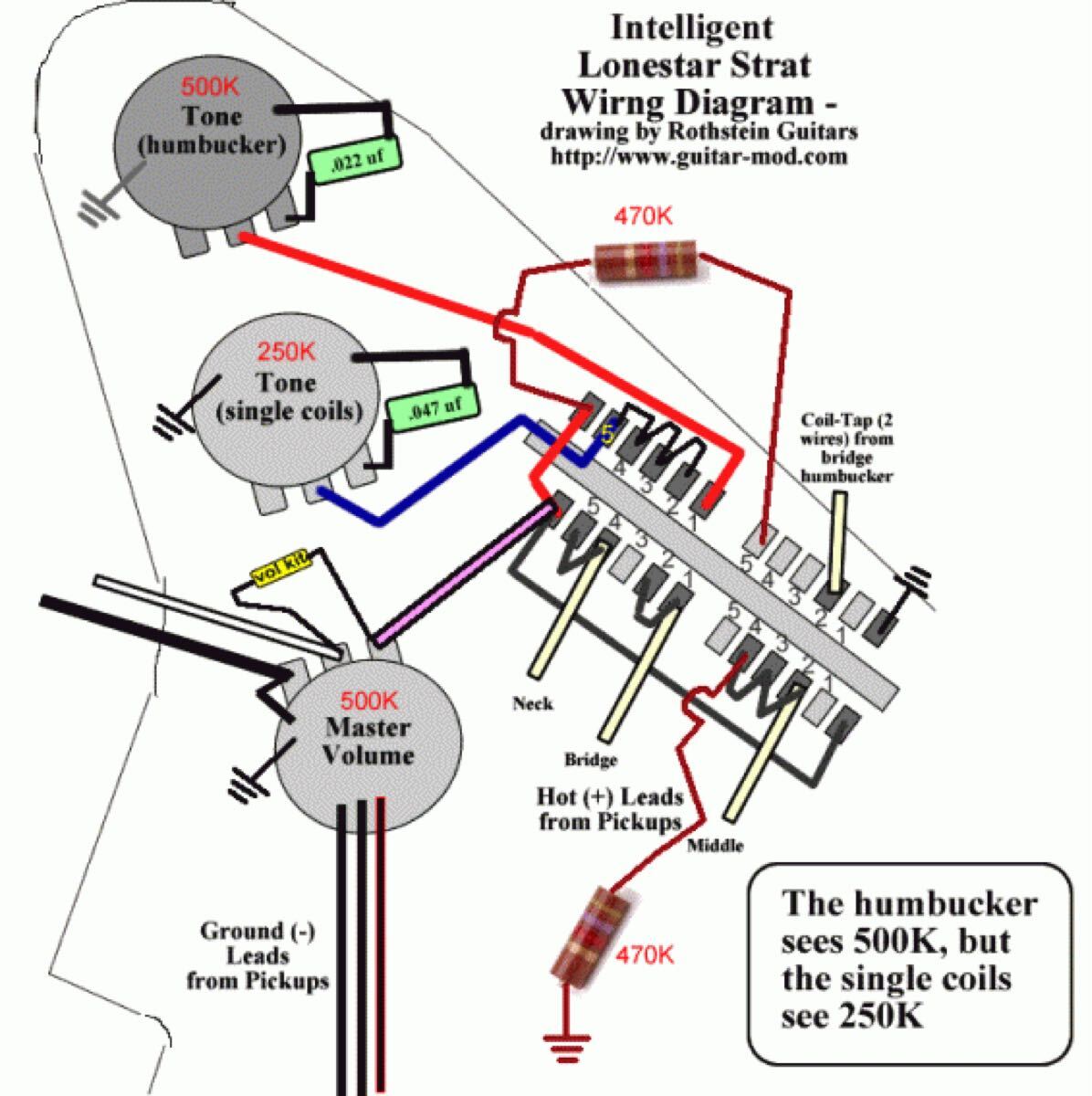

最後の写真は配線図となります。
ピックアップの＋とコイルタップの線ををセレクターに。
ピックアップの－とジャックの－と弦アースはポットの背面に。
ジャックの＋をボリュームポットの真ん中の端子に半田付けして頂ければ完成です。

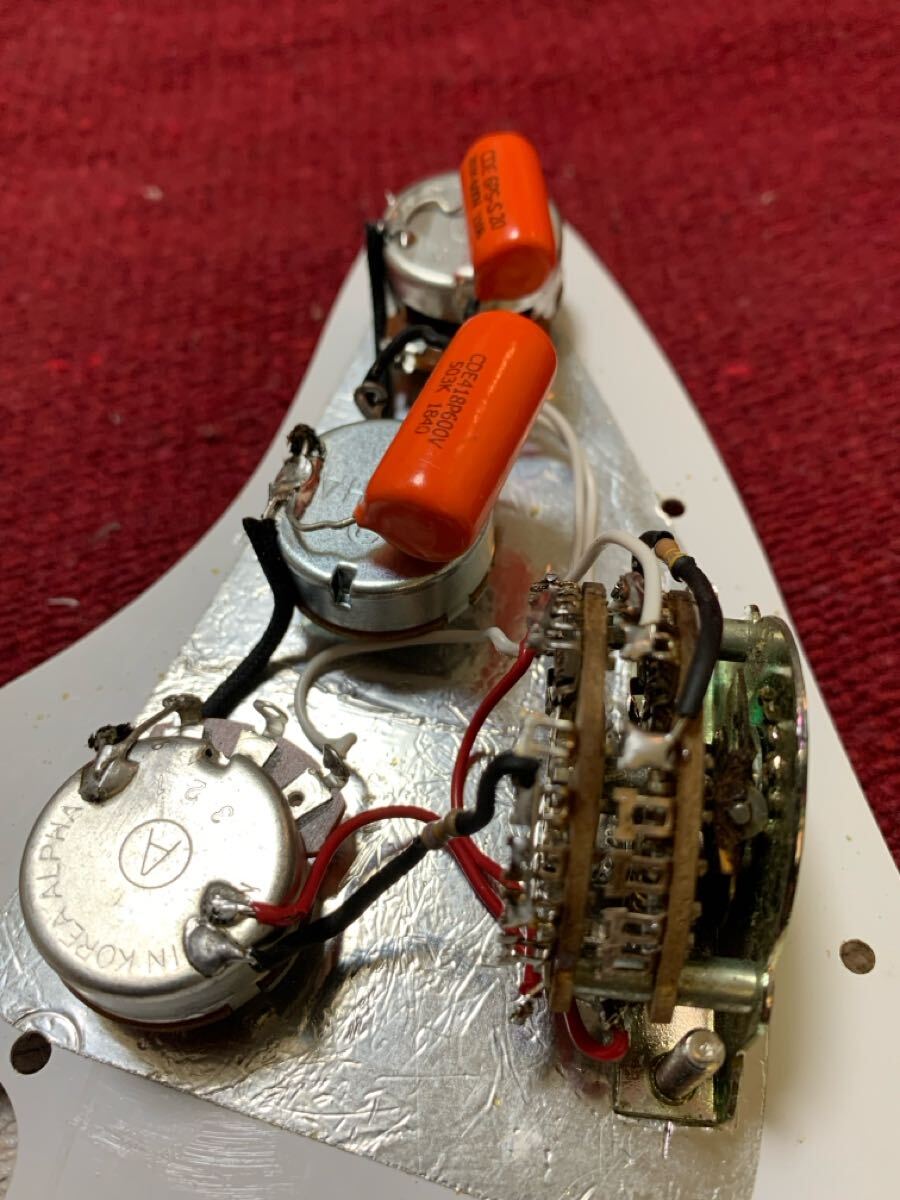

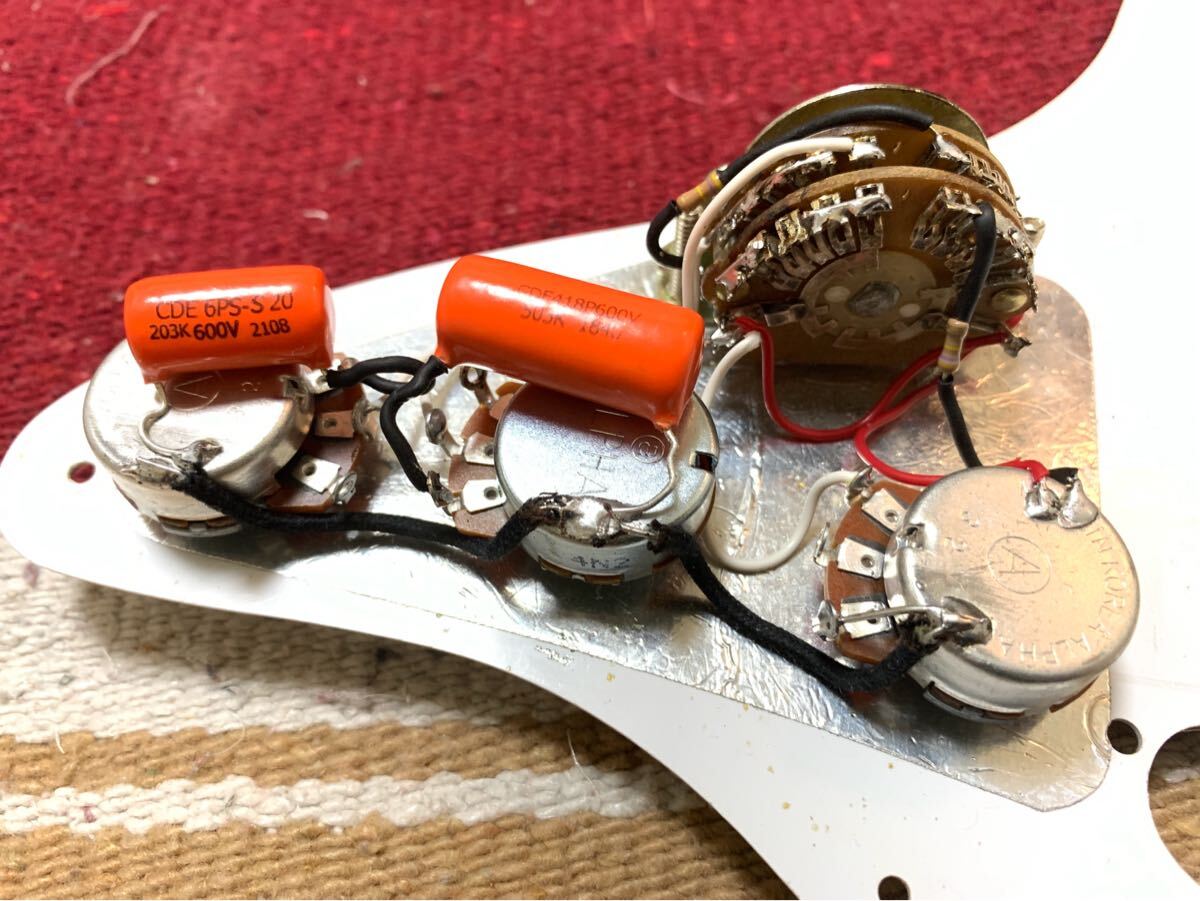

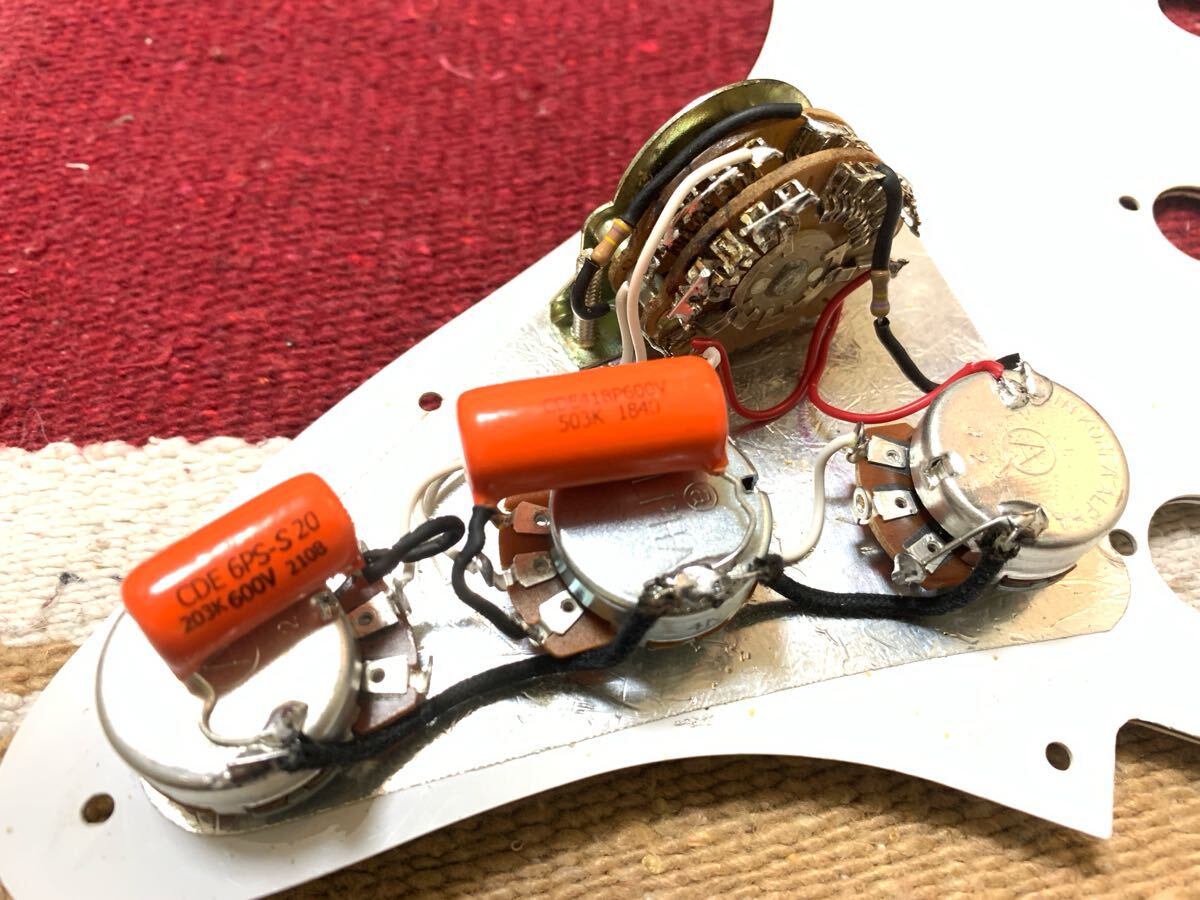

写真は以前制作分ですが、同じ仕様のサーキットの出品です。
