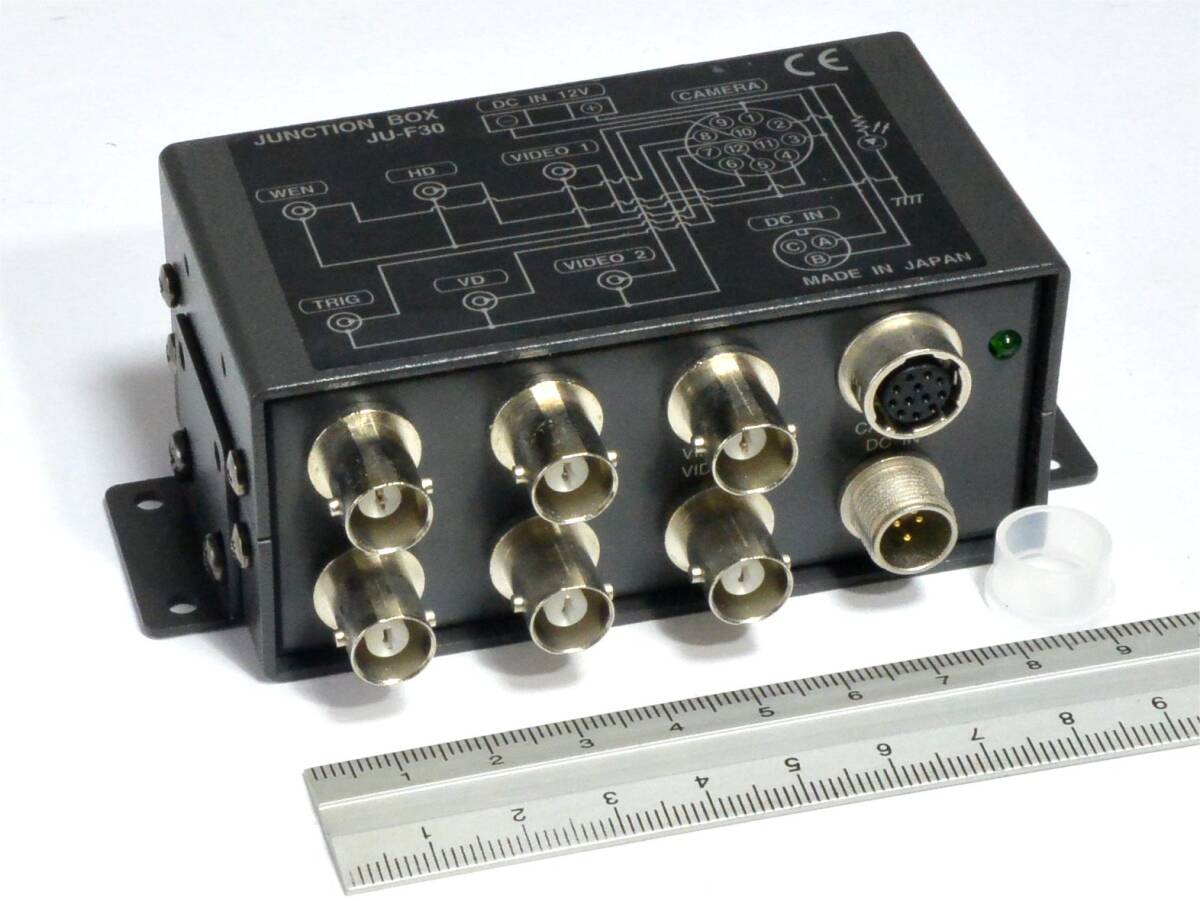

日立国際電気のジャンクションボックス　JU-F30　１台です。
産業用CCDカメラに電源を供給し、カメラ端子をBNC端子に変換する分岐配線ボックスです。（例：８枚目の写真）
　

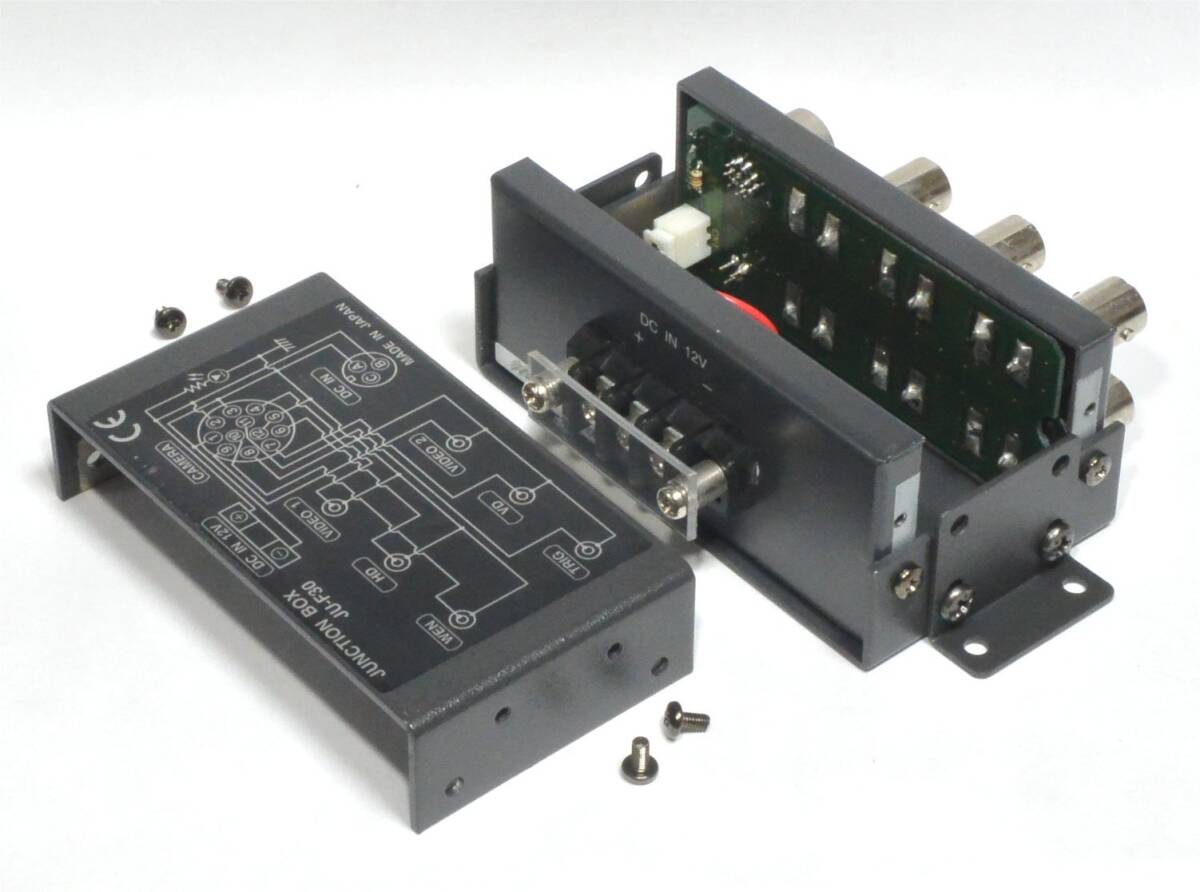

ほぼ未使用の保管品です。

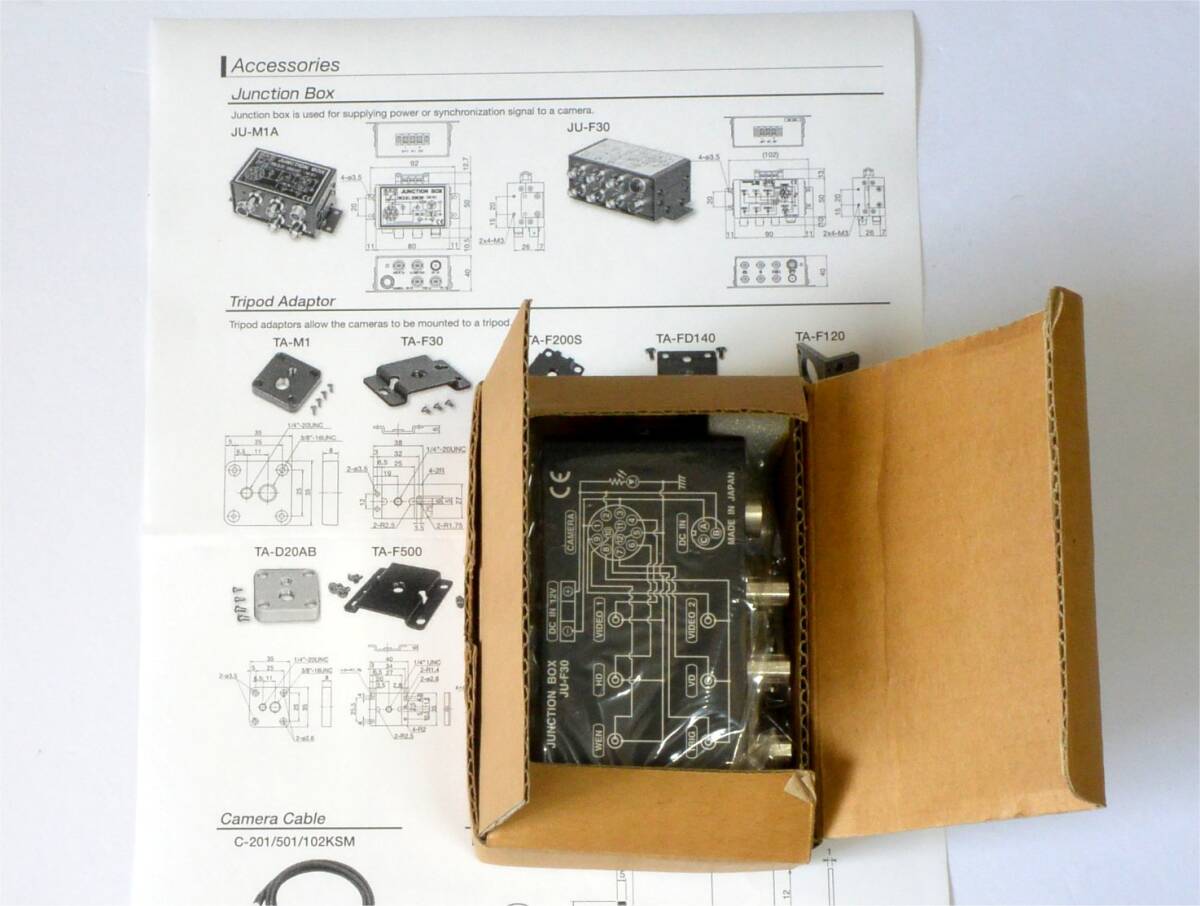

元箱に入っています。箱は少し傷んでいます。箱の上面のメモ書きをシールや黒塗りで覆っています。
SonyのCCDカメラやケーブルでも使えます。
　
〇仕様

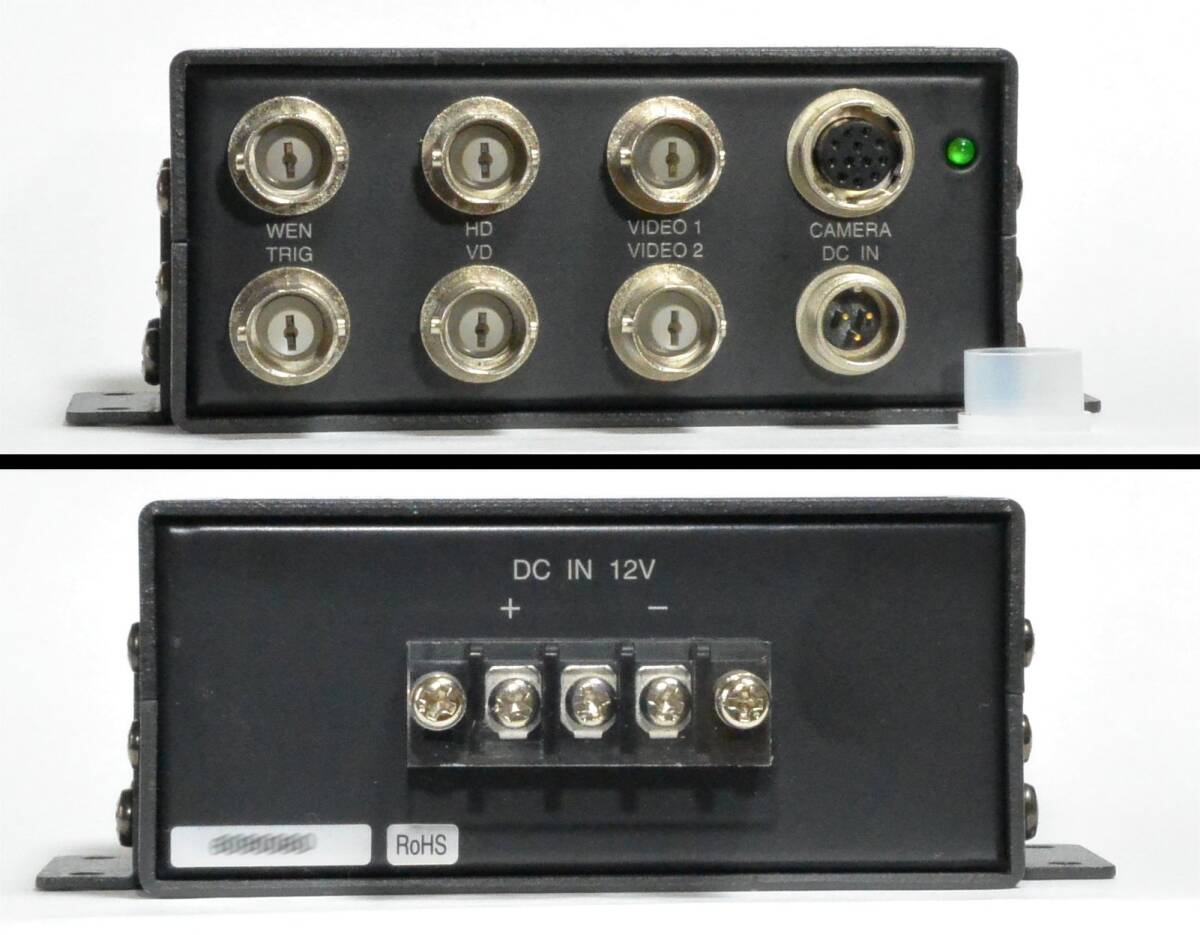

　12pinカメラ端子をＢＮＣ端子（6個）に変換します。
　電源コネクタ（3ピン）や端子台から、カメラに電源を供給できます。

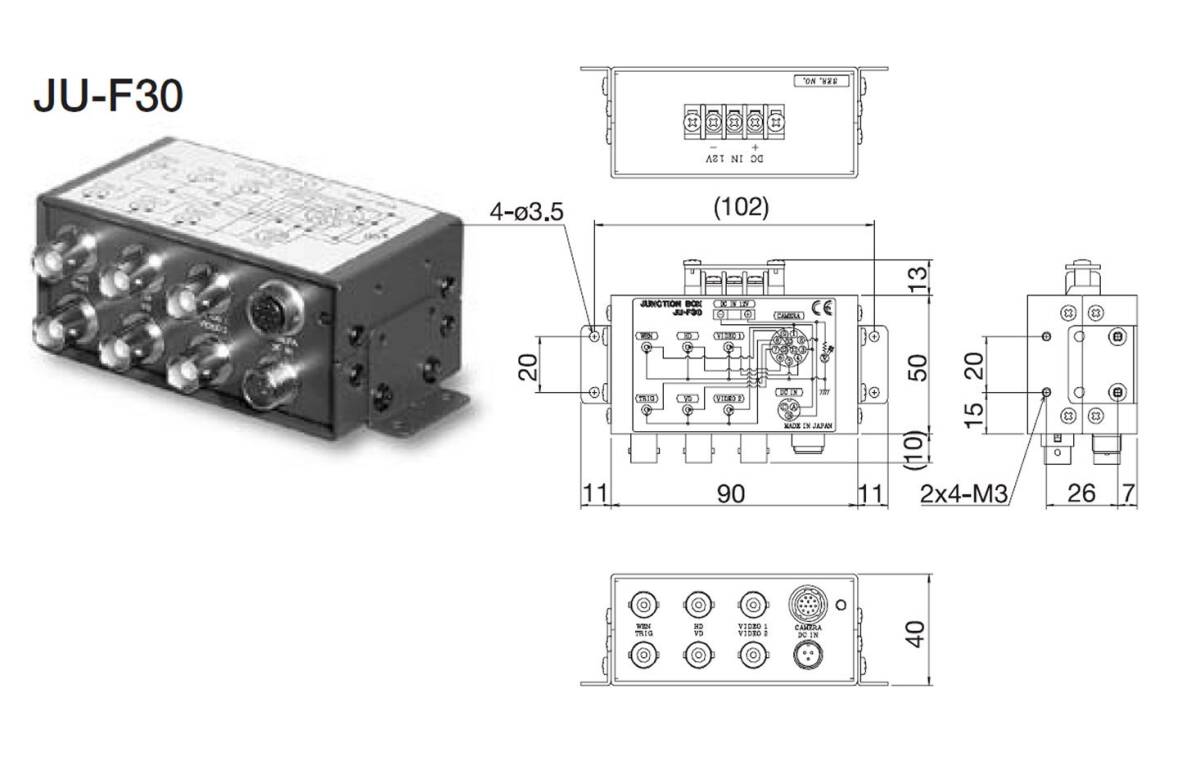

　寸法・重量：112 x 73 x 40mm、　200g
　
　カタログ（部分：A4　1ページ）のコピーを付けます。（6枚目写真）
　詳細は、7枚目写真をご覧ください。
　
〇結線

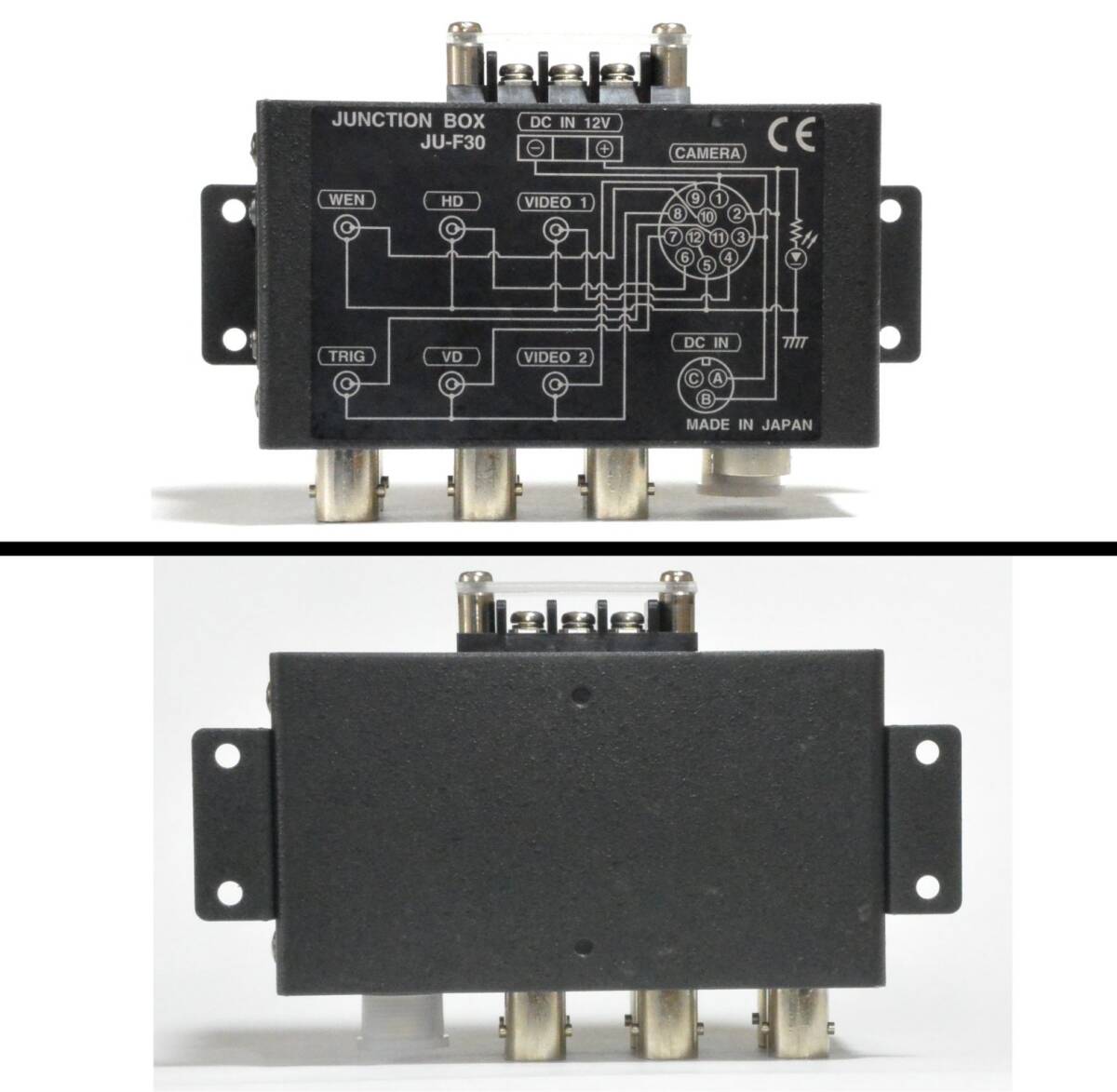

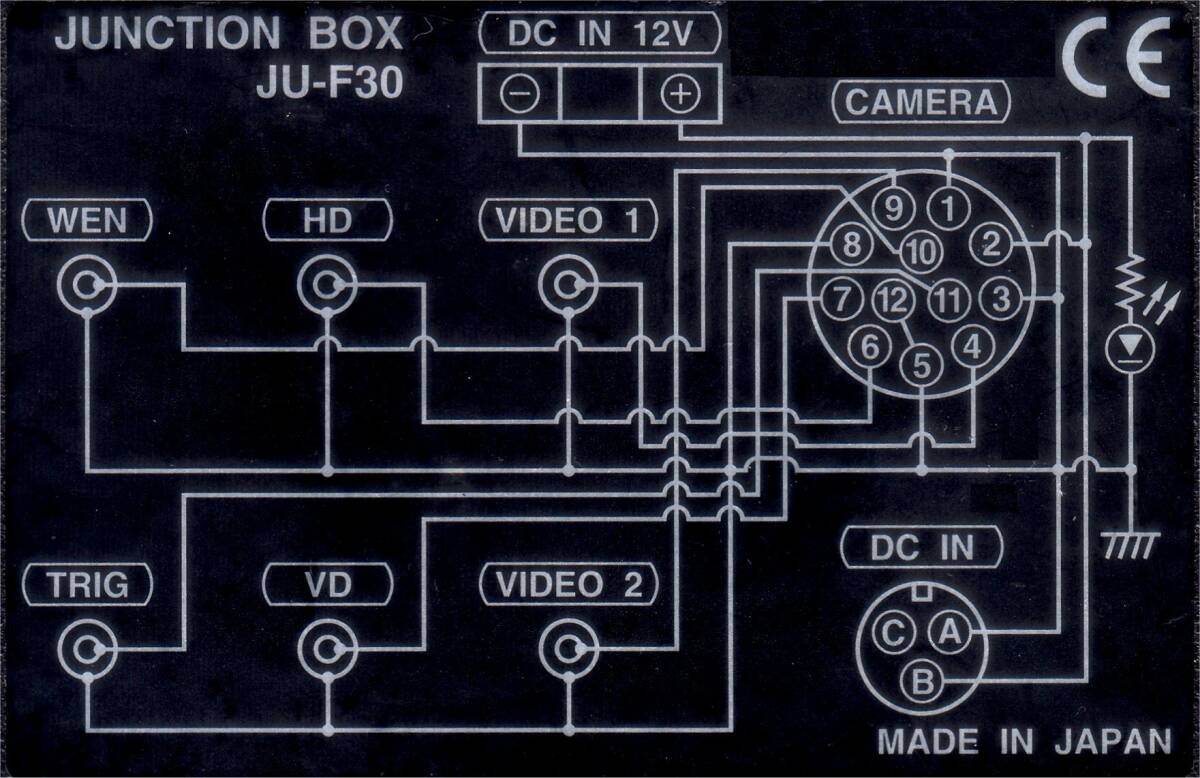

　結線図は5枚目の写真に。　12pinカメラ端子のピン番号とBNC端子の対応は、以下です。（GNDはすべて共通です。）
ピン番号　　BNC　　背面端子台　　電源コネクタ
　1　　　　GND　　（ー）　　　　　A
　2　　　　+V 　　（＋）　　　　　B
　3　　　　GND
　4　　　　VIDEO 1
　5　　　　GND
　6　　　　HD
　7　　　　VD
　8　　　　GND
　9　　　　VIDEO 2
　10　　　 WEN
　11　　　 TRIG
　12　　　 GND
　
SonyのカメラアダプターDC-700と同じBNC出力です。
Sonyのジャンクションボックス JB-77より、取出信号/BNCが多いです。
　
○出品に当たり、動作を確認しました。

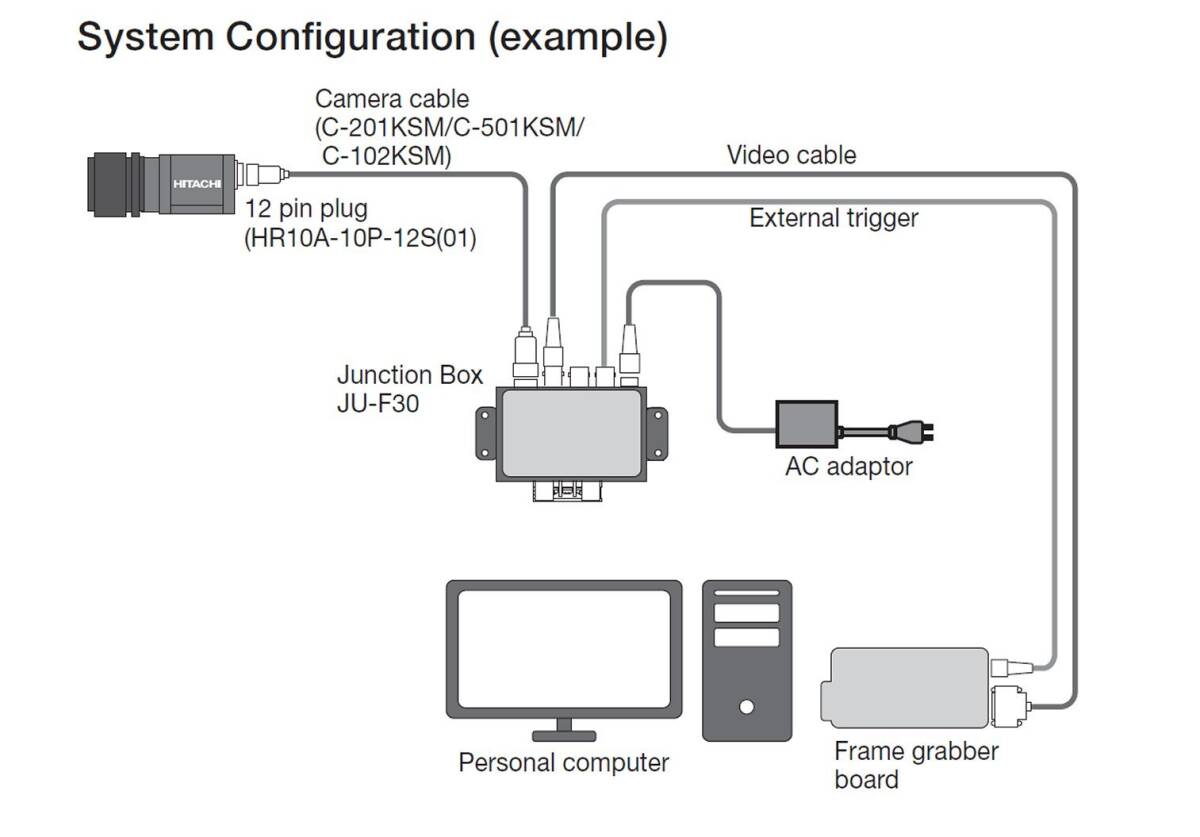

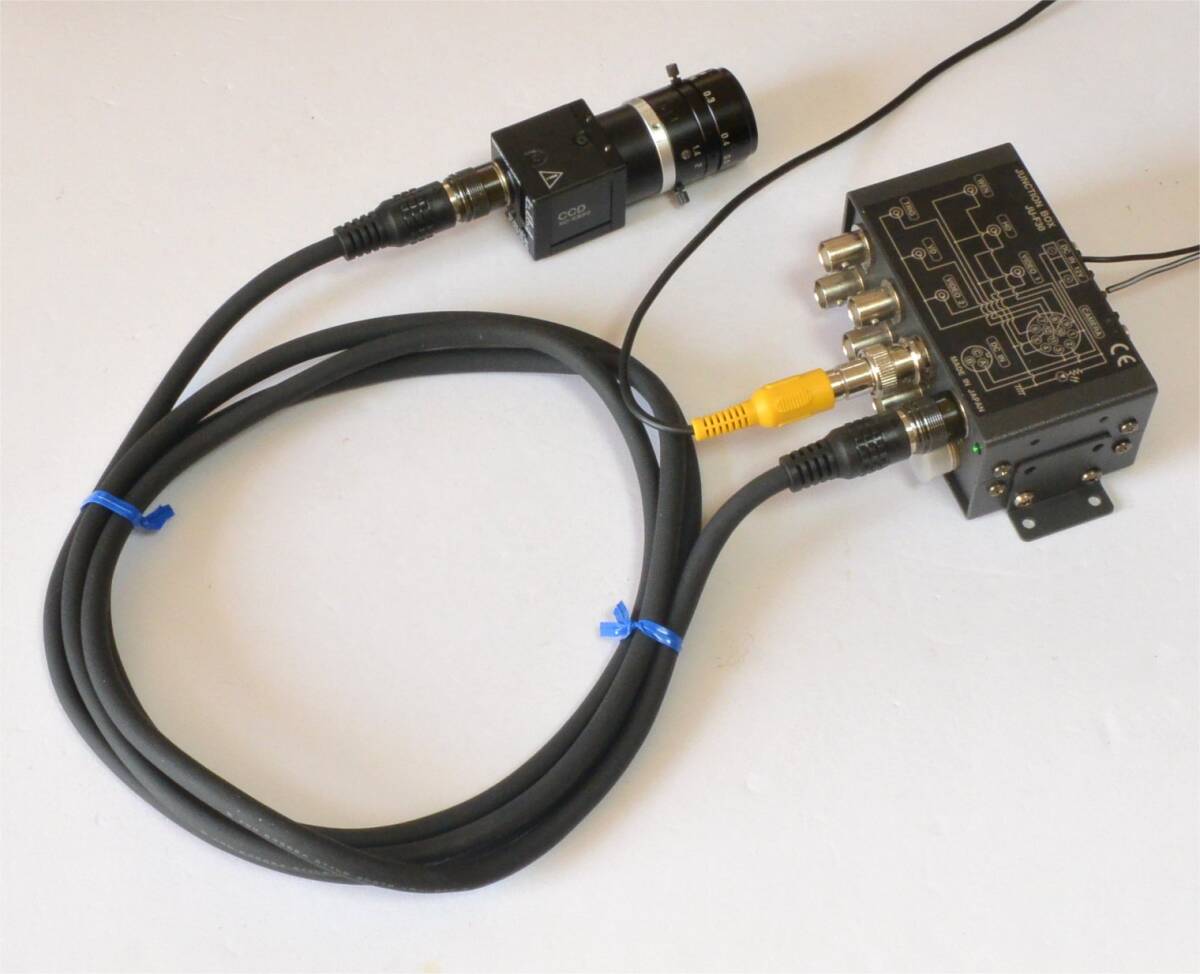

　使用システムの例（8枚目の写真）のように、SONY XC-ES50（カメラ）と、本ジャンクションボックスを、Sonyケーブル（CCXC-12P02N）でつなぎました。（9枚目の写真）
　端子台から12V電源を供給して、ビデオ信号がVIDEO 1のBNC端子から出力するのを確認しました。
　（12V電源には、秋月電子のACアダプターM120100-A010JP（12V 1A）のDCプラグを外して、先バラにしてつなぎました。）
　また、他のBNC端子についても、回路図どおりの導通であることを確認しました。
　
