5.6mロッドアンテナ用125mmベースモノバンド用密巻きコイル移動用3.8・7MHz PETG 3dp-j7

最近5.6ｍの長いロッドアンテナを格安で見つけましたので早速購入

取付け部のネジはＭ10です

コンセプトは短時間簡単設置で運用簡単撤去回収です

このロッドアンテナを使って移動用のアンテナにしたくて

Ｍコネクタを取付けて簡単に短縮アンテナが出来るよう３Ｄプリンターで作りました

後から根元にコイルを追加して他のBANDも出来るようにしてあります

脇にスリットが4か所ありますがそこにホームセンターで売っている

自在ブッシュ型番TG024(パネル厚2.3mm)

がハマるようにして簡単にコイルが巻けるようにしてあります

これはコイルを密巻にしてあります

コイルのインダクタンスは約37.3μHです

中途半端な周波数ですがコイルを少し足して3.5MHz用か減らして3.8MHz用にまた7MHz用に

自分で使用のアースでのデーターですので実際には使用状態で確認願います

モノバンド用ですので調整が必要です

希望する周波数帯の下端の周波数でホイップアンテナを一番長くした状態で

コイルを調整してくださいアンテナを縮めてゆくと同調周波数が上がってゆきます

ラジアルやアースによる周波数が変化しますので出来るだけ使用状態での調整をお願いいたします

下部のネジに圧着端子止めをしてハンダ処理してありますが

上部の処理は圧着端子に線を通し圧着をしないで端子に線を通し折り曲げただけです

コイルの容量を減らすには必用に応じて必要分巻きほどき圧着等の処理をお願いいたします

(エナメル線は銅線の上に被覆がありますので接続の場合被覆をヤスリ等で削り落としてください)

重要注意* その場合コイルの巻線をマスキングテープやビニルテープで必ず仮固定しておいてください

仮固定する前に取付けネジを外してしまうと密巻きにしたコイルがゆるみ取付出来なくなります

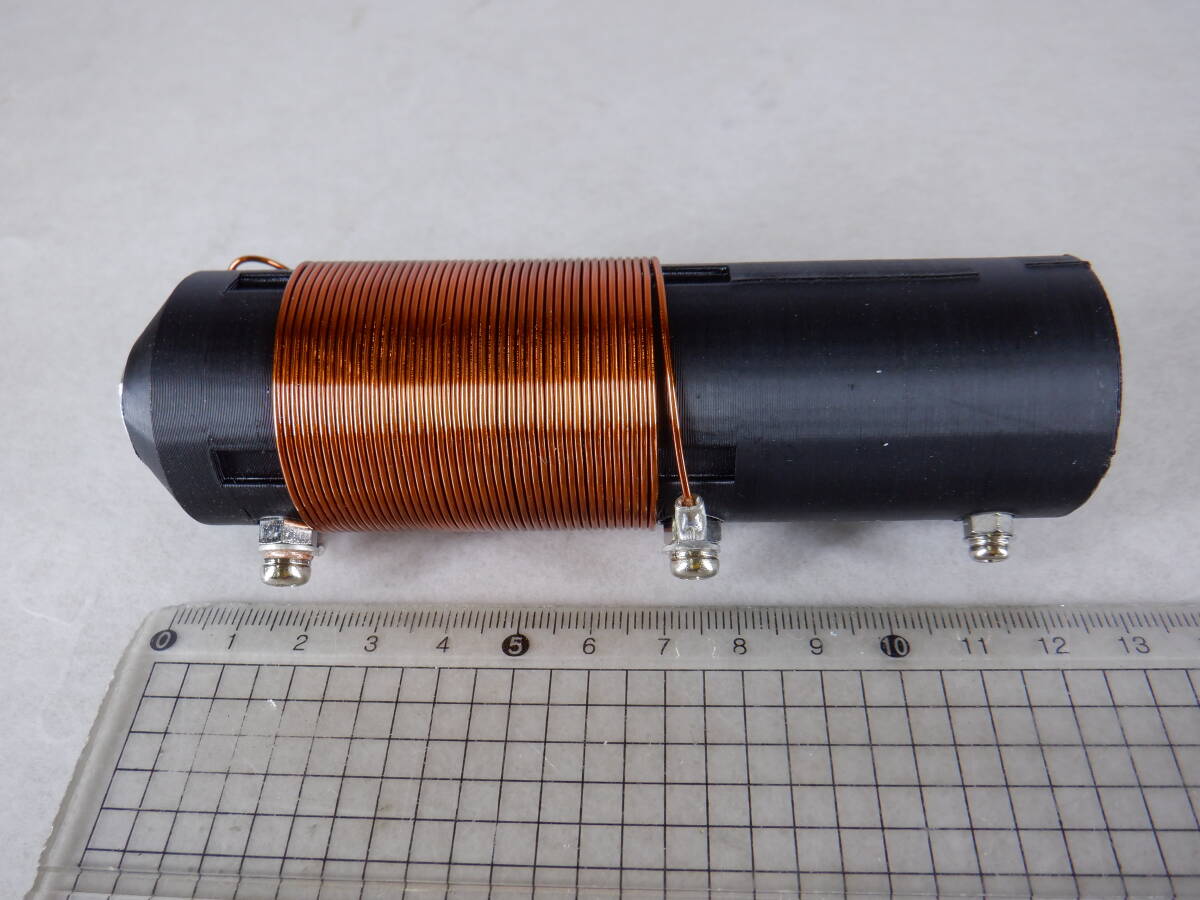

直径約36mm 高さ約125mm 重さ約165g 線材はエナメル銅線です

他に高さが 100mm 150mm 200mm 250mmのも出品しいてます

あくまでラジアルの無い1/4のホイップアンテナですのでラジアルやアースＧＮＤ等は必ず必要になります

アンテナのマッチングに関しましてはご自身でお願いいたします

同調周波数の調整はロッドアンテナの長さの調整をお願いします

なおアース等はご質問頂きましても使用環境等により違いますのでお答えいたしかねますあしからず

私はユーチープ等に色々試されている方がいらっしゃいますので参考にさせて頂いてます

自分の場合ラジアルを色々吟味するより

自宅にあるコードリールを2～3個使用してます撤収が楽です

接続方法はアース用にプラグ付きACコードを切って２本の線をまとめて目玉クリップに付けただけで

伸ばしてコンセントを接続すれば約20～60ｍのラジアルの完成です

使用するグランドやラジアルにより共振周波数が変わります

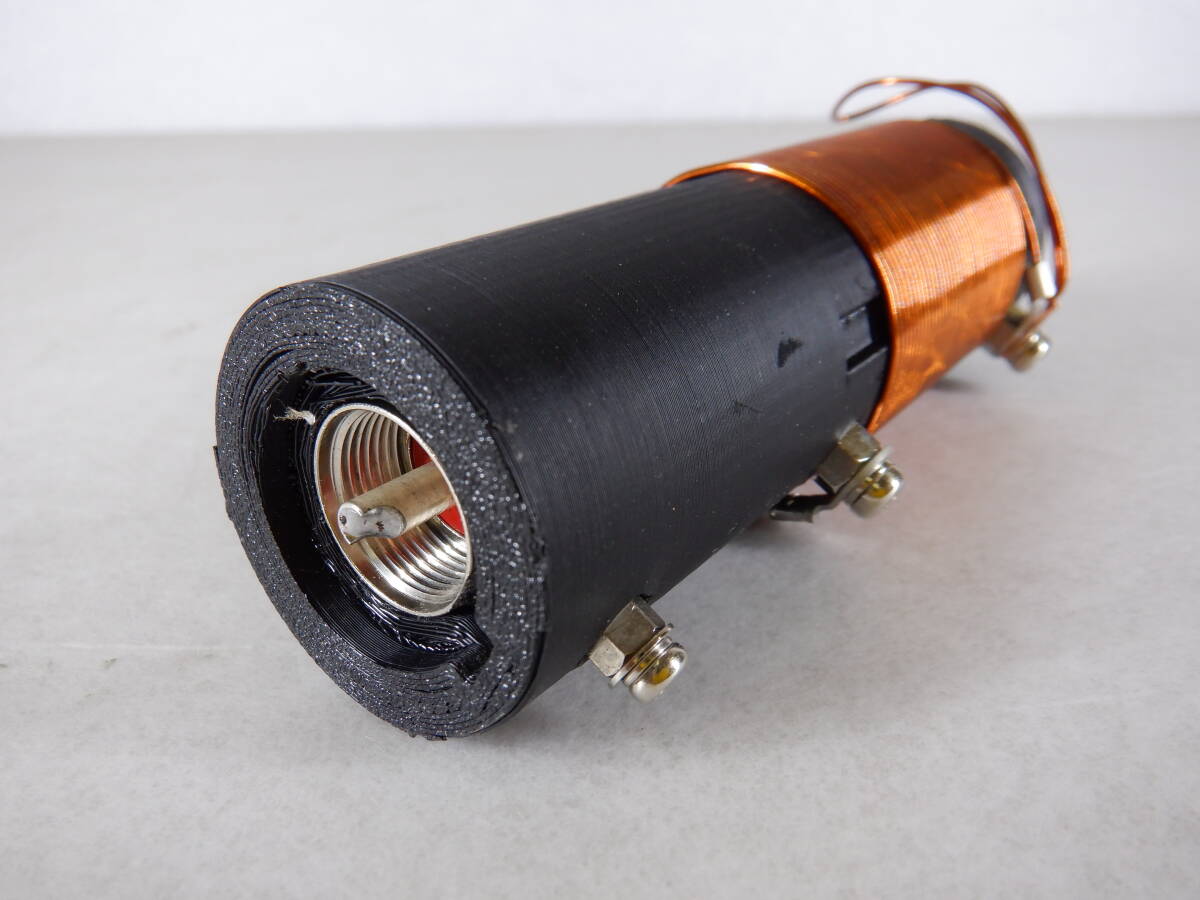

なおＭコネクタGNDにもＭ3ネジの端子を付けてますので

コネクタ心線との間にＣを入れるとマッチングが取れますが

使用周波数によりＣの値が異なりますので使用周波数に応じて耐圧の高い適切な値のＣを使用願います

私の場合周波数変更のたびに交換は面倒なので使用してません

同軸の長さにもよりますが

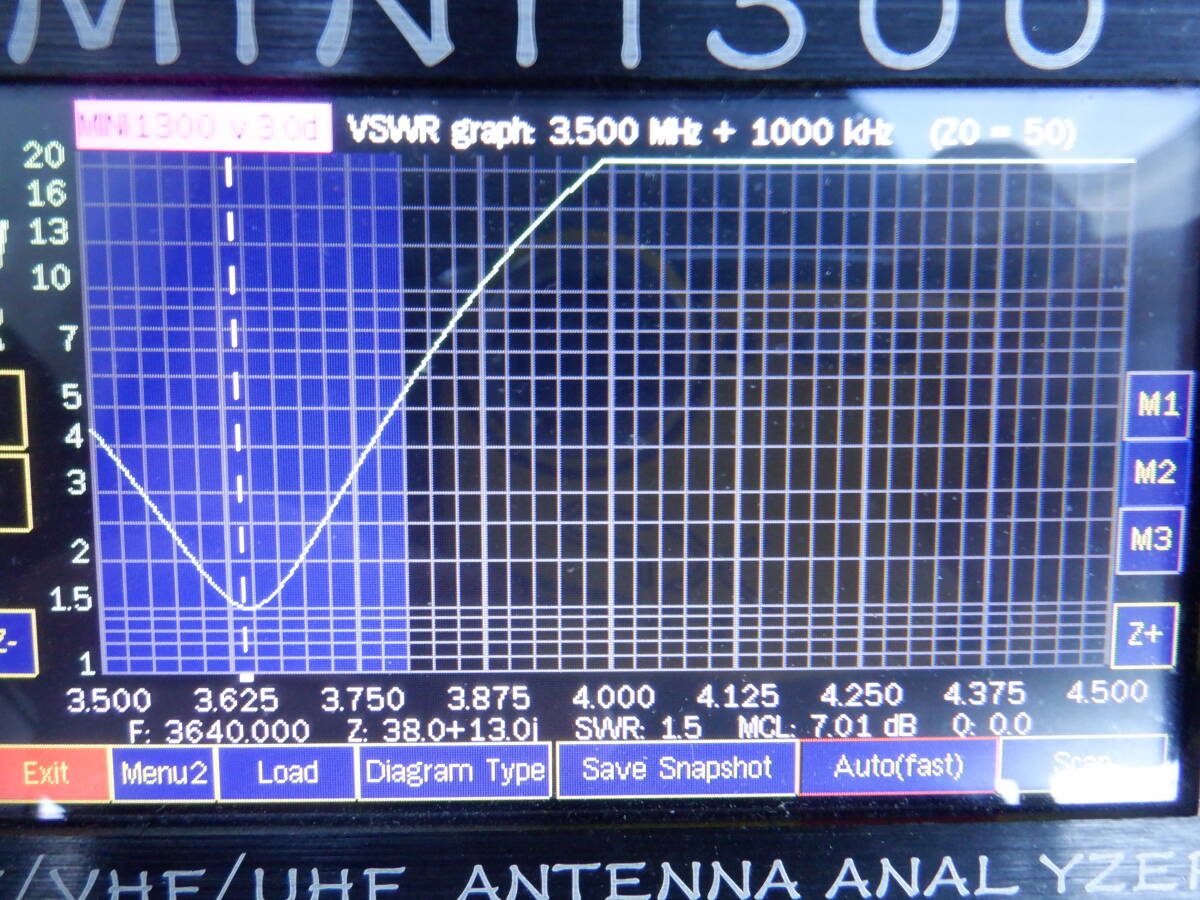

SWRの2(反射電力10％強)以下は無視してます回込みがある場合にはコモンモードフィルター挿入

SWRの1.5の場合は(反射電力4％) 50Wで2Wの戻りで問題なし

簡単設置簡単回収での運用を重視してます

移動地での車のアンテナ基台や大型のマグネット基台でも使用できます

ＡＴＵを使用すると活用範囲が広がりますね

材質はPETGを使用してますので高温を加えると変形します詳細は検索願います

なお３Ｄプリンターでの製作ですので糸引き等あります気になる場合ニッパーやヤスリ等で切り取ってください

PETGは最高使用温度が84°Cになりますので夏場の高温になる車内等でも大丈夫そうですが不明でてすが

連続送信でのコイルの発熱を考慮願います

************************************************************************************************

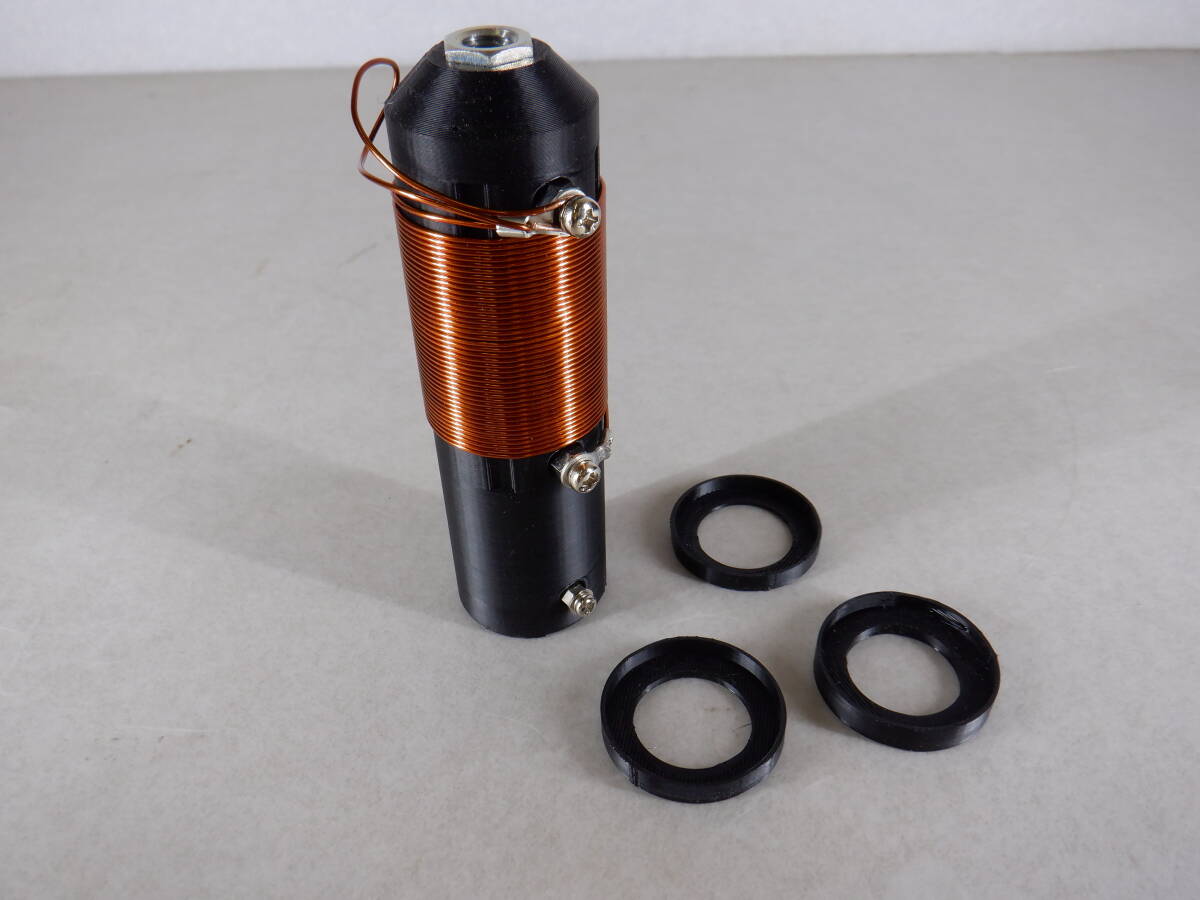

お送りするのは自作したプラスチックのコネクタベースとスペーサーキャップですＣ等は付属しません

************************************************************************************************

なお基台などのＭコネクタに少々高さの違うのがあるみたいですので

スペーサーキャップを1mm 2mm 3mmの3種類付属します自分の場合2mmが丁度でした

ロッドアンテナは付属しませんので別途購入願います

自分が購入したのは〇〇ゾンで@2000～3000の物でした

なおロッドアンテナは輸入の製品ですので精度がいまいちです

ナットにきっちりはまり込まない場合がありますのでご容赦ください

私の場合ロッドアンテナ下部のベースのＭ10のネジをヤスリで少し削り落としました

自作品ですので製作時に傷等が付く場合がありますのでご了承願います

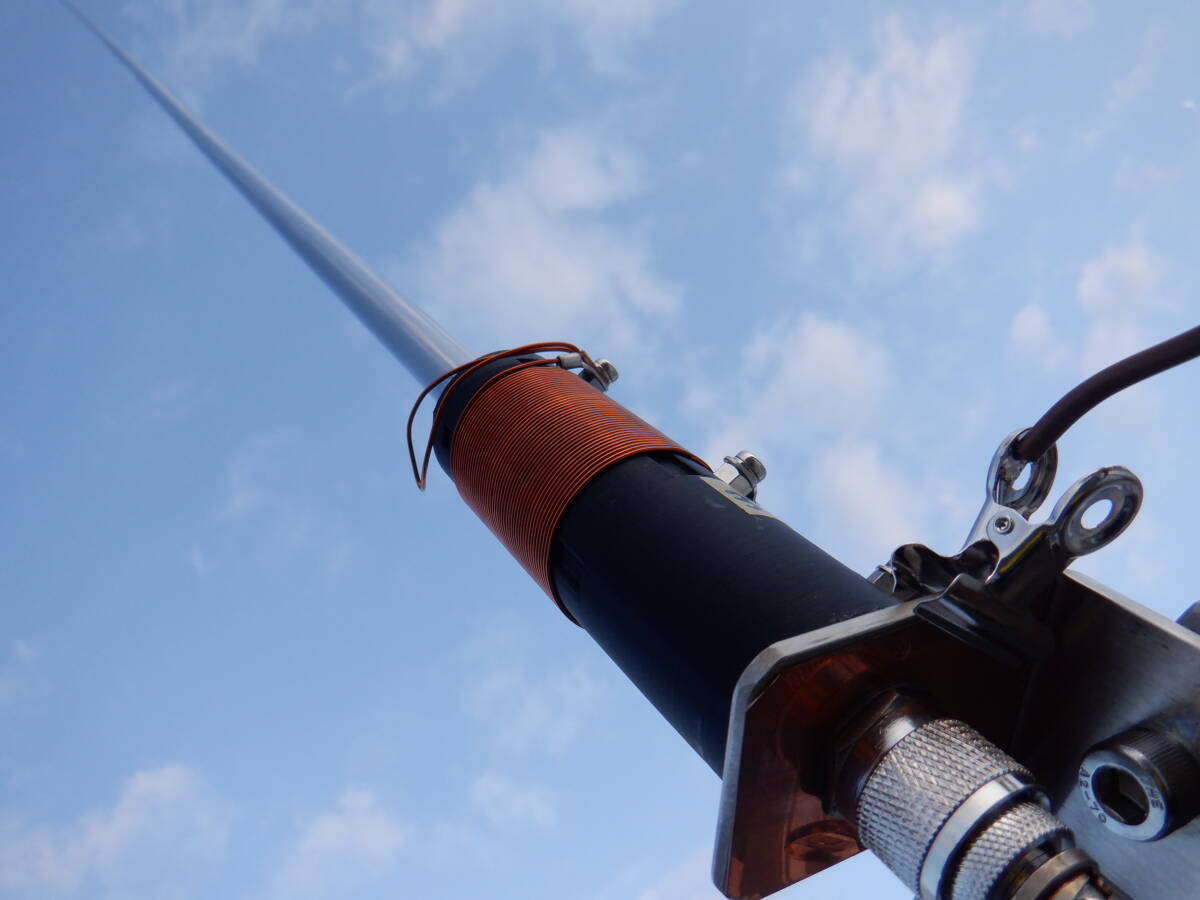

試作の製作例の運用時写真も上げましたが

自家用ですのでアンテナアナライザーや基台等他は出品物に含まれません

写真は使い回ししてます

ご覧の通りフルオープンですので耐候性耐雨は一切考慮してませんのでご了承願います

私場合これが入るくらいのペットボトルの底を切って蓋に16φの穴を開けて持ち歩いてます

急な雨の場合にはこれをかぶせてます

ノークレーム・ノーリターンでお願いします

発送はゆうパケットプラスを予定してます

3Dプリンターでの出品リストは「3dp-j7」で検索すると表示されます

よろしくお願いいたします
