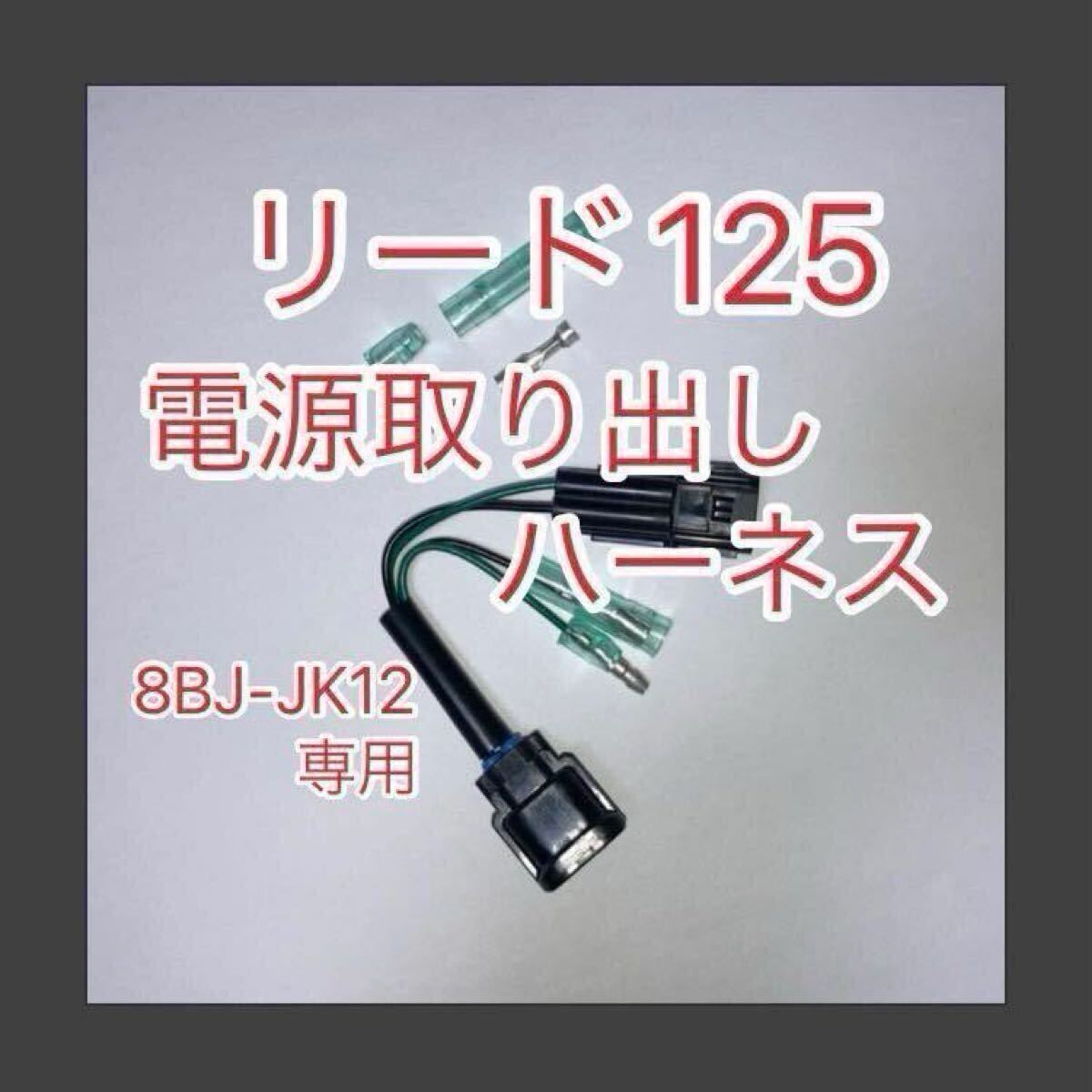

リード125 LEAD125 8BJ-JK12専用設計　アクセサリー電源　　

純正グリップヒーターを取付けていても、兼用できます。

取付方法簡易説明付き(取引ナビによるメッセージ)

＊　商品説明は最後まで読んで下さい。

2022～ リード125のヘッドライトがLEDでスマートキーの8BJ-JK12専用ハーネスです。

8BJ-JK12は、フロントのグリップヒーター電源取り出し用配線が純正グリップヒーター専用カプラーに変更されています。
この変更により、電圧計やドライブレコーダーや社外グリップヒーター用電源の取り出しにお困りの方向けの割込みハーネスです。

＊　2017～2021 リード125のヘッドライトがLEDの2BJ-JF45については、配線が異なりますので落札しないで下さい。
(2BJ-JF45は、フロントのグリップヒーター電源取り出し用配線が標準装備されています。)

＊　2013～2016 　リード125のヘッドライトがハロゲンのEBJ-JF45については、配線が異なりますので落札しないで下さい。
(EBJ-JF45は、フロントのグリップヒーター電源取り出し用配線とリアのシガーソケット電源取り出し用配線が標準装備されています。)

キーがオンになった時に通電するアクセサリー電源（ACC電源）の取り出しハーネスです。

メインキーオンでACC電源オン、メインキーオフでACC電源オフに連動します。

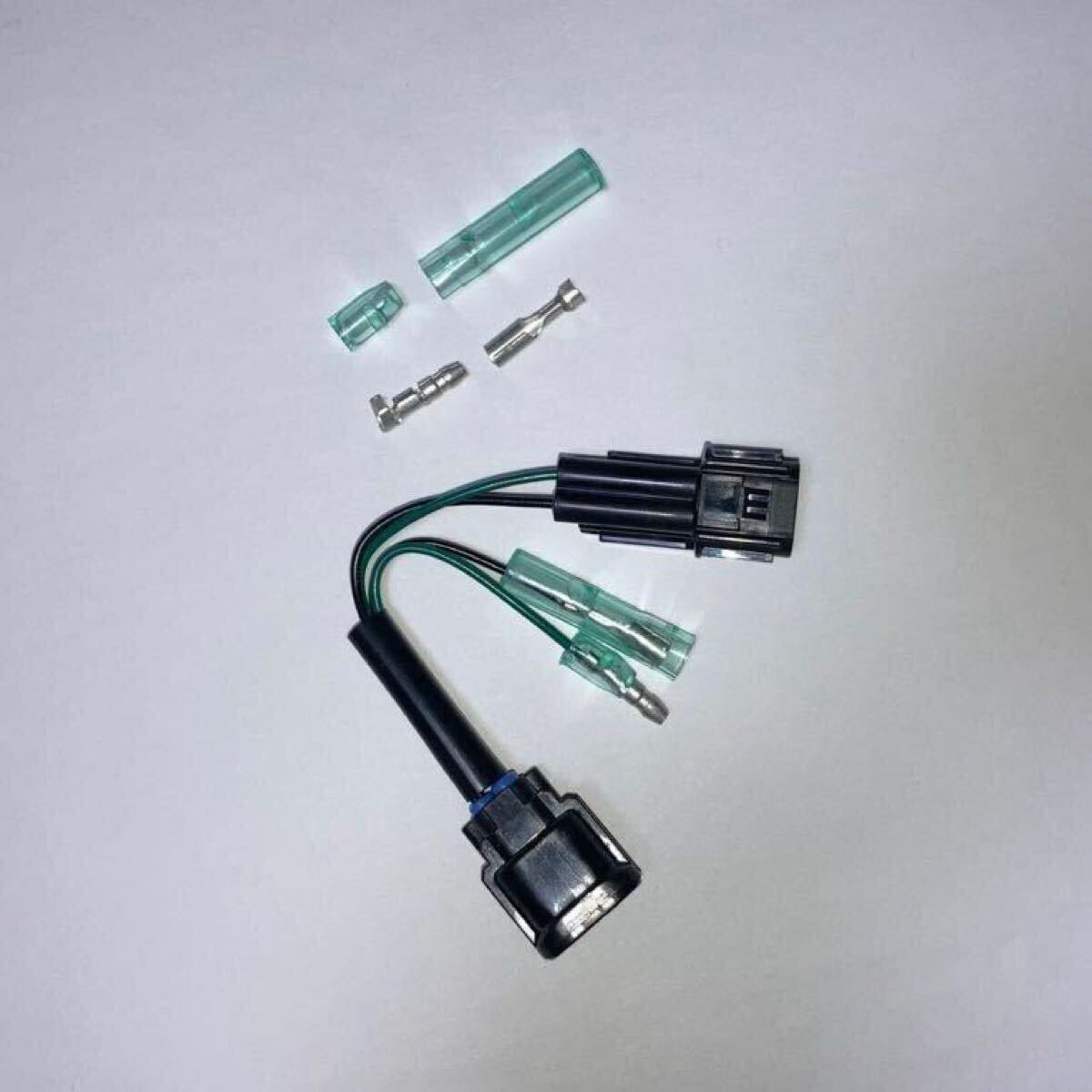

フロントカウルの中にあるカプラーから、ドライブレコーダーなどに必要なACC電源配線のみを取り出したカプラーオンで脱着可能な割込みハーネスです。(ノーマル配線に簡単に戻せます)
このハーネスには、ACC電源(アクセサリー電源)のギボシ付き配線が付いていますので、社外グリップヒーターやシガーソケットやUSB電源や電圧計やドライブレコーダーなどをギボシ接続のみで簡単増設可能です。

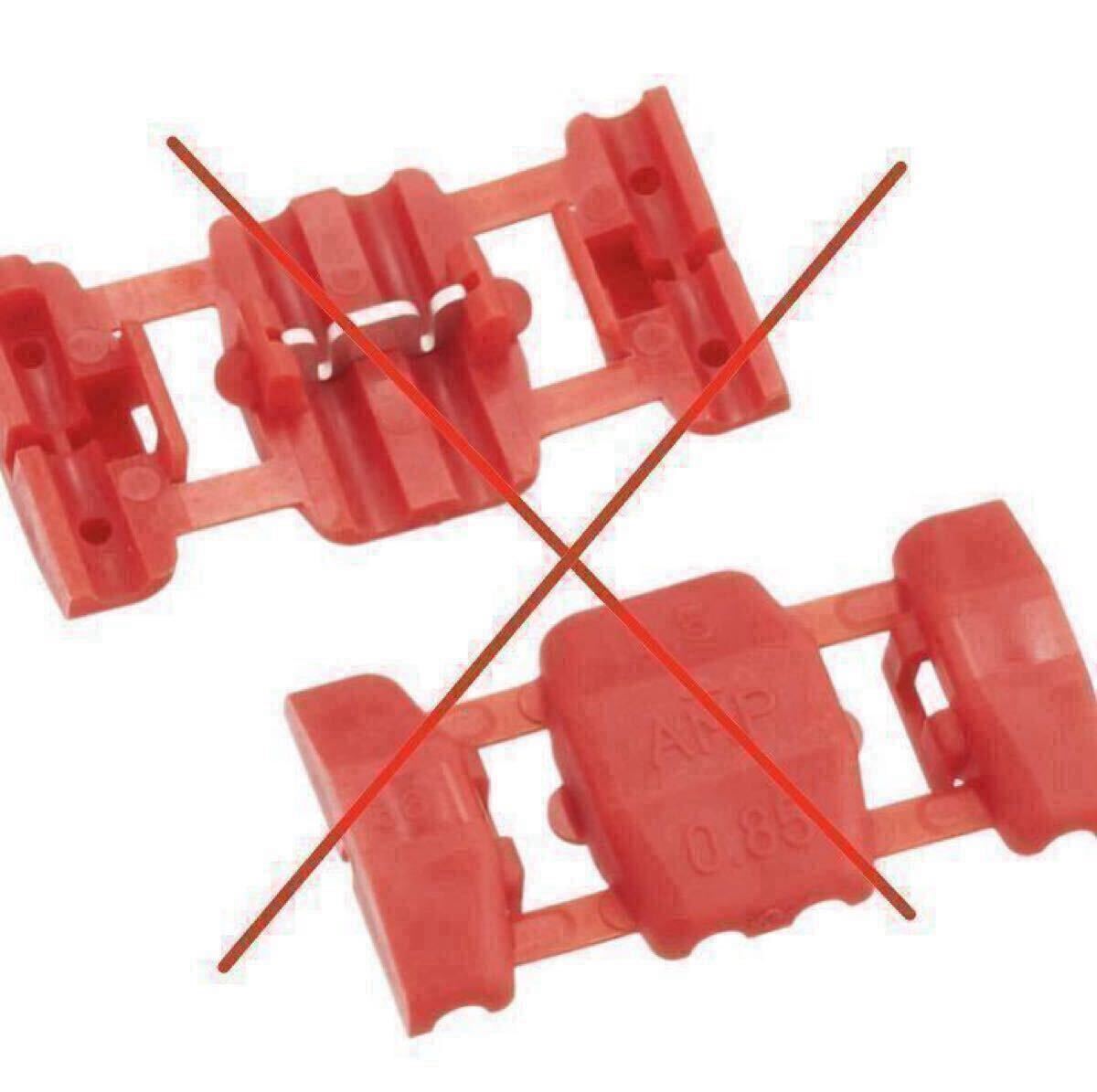

エレクトロタップで純正ハーネスに割り込ませると、接触不良や動作不良が懸念されます。
また、不要になりエレクトロタップを取り外しても、純正ハーネスに付いたキズは修復困難です。
この商品はエレクトロタップではなく、カプラーオンで接続のため心配はありません。

＊＊メインヒューズが切れないからといって、大電流を取り出すことや複数の機器接続で許容範囲オーバーなどは、メインスイッチや純正メインハーネスに負荷がかかり焼損する恐れがあります。
純正ハーネスを守るためにも、追加電装品の前にヒューズの追加や、接続する電装品によってはリレーを使用してACCとバッテリーから接続して下さい。
リレーやヒューズの取付がわからない方は、デイトナ バイク用 アクセサリー電源ユニット D-UNITなどを接続して下さい。
(デイトナ バイク用 アクセサリー電源ユニット D-UNITは、このハーネスとポンづけ可能です。)

全て新品の材料で作成しました。
カプラーと端子は住友電装製を使用
ケーブルは純正ハーネスと同じ太さの0.5SQ (スケア)を使用。住友電装製のAVS又はAVSS (AVSSはAVSと芯線は同じ太さのままですが絶縁体をさらに薄くした電線です。)

JST日本圧着端子製の防水タイプスリーブとギボシ端子 φ4(通称ホンダサイズのギボシ オス端子サイズ:φ3.55 メス端子サイズ:φ3.5 CA103とCB103)を使用で、デイトナ D-UNITに対応
接続する機器用のギボシとスリーブも付属します。

＊専用カシメ工具を利用して作成しておりますが、当方プロではありませんので、過度な期待はしないで下さい。
作成時期により写真と異なる場合がありますが、機能に変更はございません。

［まとめ］
カプラーオンで割込みするハーネス
配線加工不要
デイトナDユニット対応
ホンダサイズギボシCA103とCB103を使用

タバコやペットが居る環境での保管はありません。
