★カプチーノ　ＨＩＤ車必見！パッシング、ハイビームユニット★

收藏该商品

★カプチーノ　ＨＩＤ車必見！パッシング、ハイビームユニット★: 商品编号：e172343736 【浏览原始网页】

当前价：RMB 79

加价单位：100日元

日元：1500.00円

出价：0次直购价：RMB 104.20

账户升级，享受无限制出价！《会员制说明》

商品件数：1

商品成色：新品

日本邮费：买家承担

可否退货：不可以

开始时间：2025-08-20 08:30:47

结束时间：2025-08-27 19:29:53

自动延长：有可能

提早结束：有可能

商品详情参考翻译下标记录新手必读

划词翻译上线，鼠标选择文字自动翻译,翻译内容仅供参考，如有疑问请咨询小觅翻译。

出品品名：

カプチーノ HID車専用パッシング時Loビーム
           （パッシングボタンオプション）  キャンセルユニット
（ＥＡ１１Ｒ専用）

せっかく苦心して改造しＨＩＤを装着してヘッドライトを明るくしたのにＨＩＤはパッシングなどの
点灯させたり消灯させたりを繰り返すと寿命が短くなるのでパッシングを封印している方！。
このユニットを装着するとパッシング時Ｌｏビームをキャンセル（点灯させない）しＨｉビームのみ
でパッシングをする事ができるのでＨＩＤのバーナー寿命が延命化できます。

カプチーノの仕様上、Ｈｉビームを点灯させると必ずＬｏビームも点灯するように
回路が組まれています。
通常の夜間点灯時のＨｉビームはＬｏもＨｉも点灯してパッシング時だけはＨｉビームのみを
点灯させたい方必見です。

このユニットはＥＡ１１Ｒしか試しておりませんので使用可能かＥＡ２１Ｒは不明です。
また、ＥＡ１１ＲでもＡＢＳ装着車は回路が異なる可能性があるので保障できません。






      その他の用途

カプチーノは夜間ＬＯＷビームでヘッドライト点灯時ＨＩＧＨビームに
コラムレバーを切り替えると一瞬ＬＯＷビームの電流が遮断され
再度点灯する構造になっています。

ＬＯＷビームがハロゲンバルブの時はバルブの応答性が遅いため
気がつかなかったかもしれませんがＨＩＤにすると顕著にわかります。

この一瞬ＨＩＤが消えるのもＨＩＤには良くありません。

そこでこのユニットのスイッチをＯＮ－ＯＦＦの通常スイッチにする事で
すのスイッチによりＨＩＧＨに切り替えてもＬＯＷビームの電流が切れないので
ＨＩＤにとてもやさしい仕様になります。

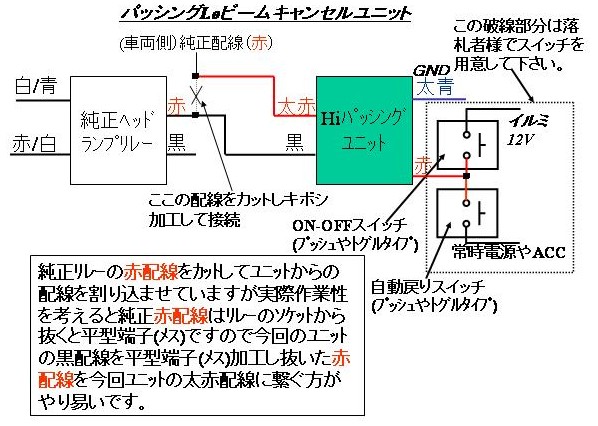

配線図の破線部分のようにパッシング用スイッチと通常のＯＮ－ＯＦＦスイッチを

両方並列接続すればパッシングとＨＩＧＨビームの両方の機能が実現できます。

（通常Highビーム側の電源をイルミにする事でＨｉビームの消し忘れを防止できます。）

動作確認状況：

卓上実験で接点動作確認済。
同回路を自社で実験済み。

ＥＡ１１ＲでもＡＢＳ装着車には装着できません。

外観状態：

写真の通りです。

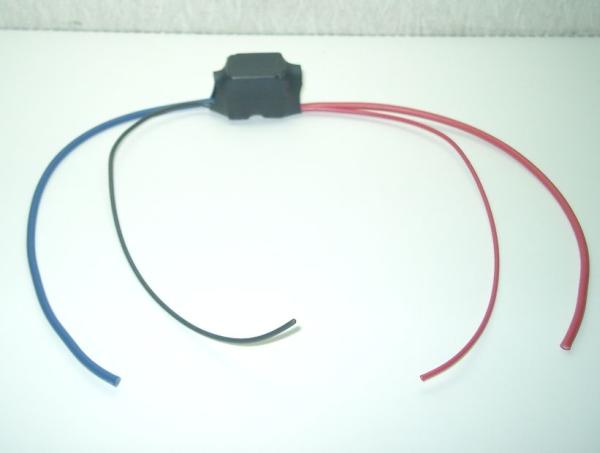

ユニットチューブサイズは、約５０×１５×３０（高さ）です。

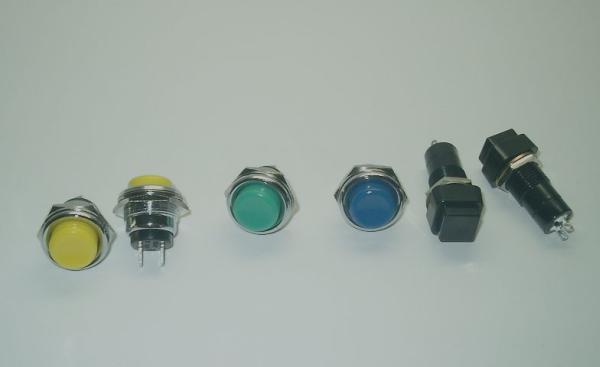

パッシングボタンは、オプションで別途購入が可能です（在庫時のみ）
写真３枚目のものを在庫している場合がございますので
質問で必ず確認下さい。

一律３００円

送料：

①レターパックプラス 630円(郵便局員による手渡し）

②レターパックライト 460円(ポスト投函)

上記の金額は、全国一律価格となります。(消費税改定より送料に変更があります)

但し、入金確認、宛名書き、梱包、発送作業等、発送までにかかる

諸費用を含んでいますのでご理解下さい。

また、定形外での発送は行っていません。

発送に関しては発送業者のご指定やお急ぎであってもご希望の

発送日にお答えできない場合が多々ありますのでその辺も考慮頂き

ますようお願いします。

また、帰省等で発送できない期間がある場合があります。入札前に必ず自己紹介欄をご確認下さい。

操作保証：

自作の為基本的に長期保証はありませんが初期不良は交換対応致します。
（接続ミス、許容オーバーによる破壊は全て有償）

仕様：

赤：スイッチへ接続。（別途ご用意下さい）

黒：純正ヘッドライトリレーの赤配線を外したところに接続（要平型メス端子加工）

太青：ＧＮＤ接続（電流値が多いので直接ボディーアースして下さい））

太赤：ヘッドランプリレーから外した純正赤配線に接続。
付属スイッチ：片側はユニット赤配線から、もう片側は常時電源に接続。
