※この商品は絶版品になります。
今後なかなかお目にかかれない商品になります。とてもお買い得になりますのでこの際にいかがでしょうか。

※こちらの整備書(配線図集)は、パーツ等を購入した際に付属していた冊子をさらに詳しく説明した配線図集になります。

************************************************************************************

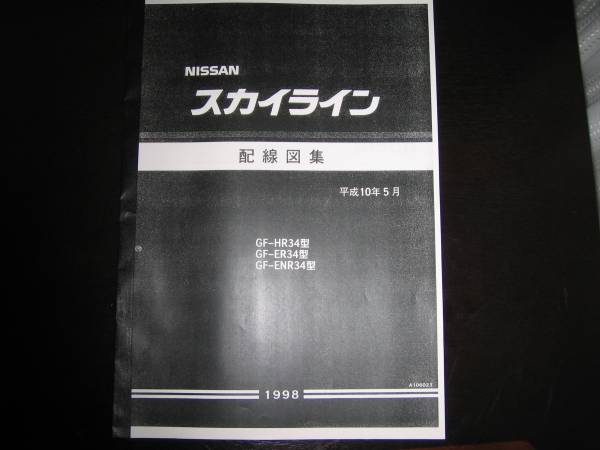

スカイライン HR34型,ER34型,ENR34型 配線図集 平成10年5月。
編集発行：日産自動車株式会社、印刷発行：2003年（平成15年）9月 （増刷）。
日産自動車株式会社内 原本複製純正品。
新品・未使用・絶版品。

R34型車の回路図・配線図をまとめたものです。R34型車すべての基本となる配線図集です。


本書に記載されている項目は、

① 車台打刻実施始番号：

② 本書を使うにあたっての基礎知識：
　　2-1 回路図、配線図の識別色
　　2-2 配線の色
　　2-3 コネクター シンボル記号
　　2-4 コネクター部のたどり方
　　2-5 複合スイッチ部のたどり方
　　2-6 回路の接続表現
　　2-7 リレー
　　2-8 配線ぎ装図
　　2-9 インデックス
　　2-10 回路図
　　2-11 配線図
　　2-12 略記号

③ ハーネス比較表：

④ ヒューズ：

⑤ SMJ一覧表：

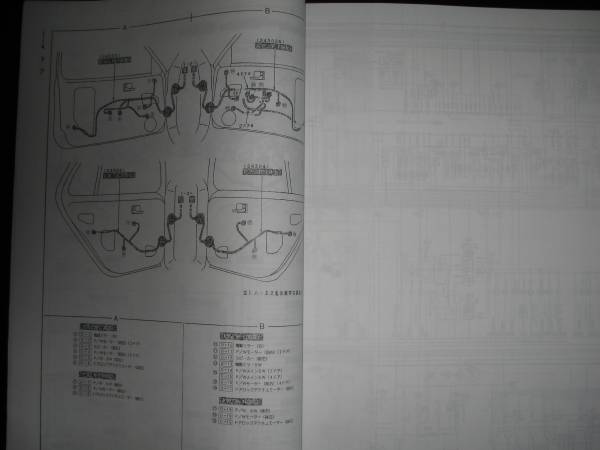

I. 配線艤装図：
　　I-1　エンジンルーム
　　（1）RB20、25DE
　　（2）RB25DET
　　I-2　ダッシュ
　　I-3　ボディー
　　I-4　ドア

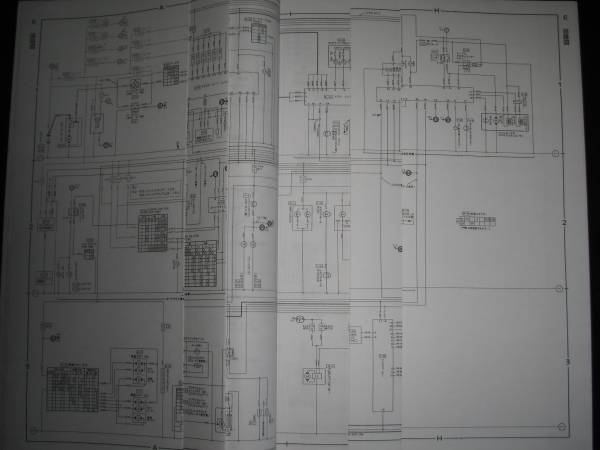

C. 回路図（全車）…折込：

W. 配線図…折込：
　　W-1　エンジンルームハーネス
　　W-2　ECCSハーネス
　　W-3　メインハーネス
　　W-4　ボディハーネス（右）
　　W-5　ドアハーネス
　　W-S1　ハイキャス
　　W-S2　ABS
　　W-S3　E-TS/ABS
　　W-S4　TCS/ABS
　　W-S5　マルチAVシステム

◎ インデックス一覧表：



など、以上9項目に分かれて説明されております。

わかりやすく詳細に説明されており、愛車のメンテナンスやチューニング、電装関係等を取り付ける際など 整備士の方はもちろんのこと、趣味としてDIYをする方にも是非とも必需品の本ではないでしょうか。
この電気配線図集があるのとないのとでは作業の効率はもちろん のこと、愛車を知る上において大変重要な位置を占めています。


自宅での保管と違い、メーカーでの保管でしたのでとても綺麗です。
長い間の保存や湿気などによる色あせなどは一切ありません。新 品・未使用ですので安心して購入いただけます。

発送は、定形外郵便で送料920円になります。
一切の手抜きなどはせず、きちんと梱包しますので安心していただ いて大丈夫です。



******************************************************************************

※R34型スカイラインシリーズは、こちらになりま す。

「R34 スカイライン」 （👈クリック）

是非ともご参照ください。
