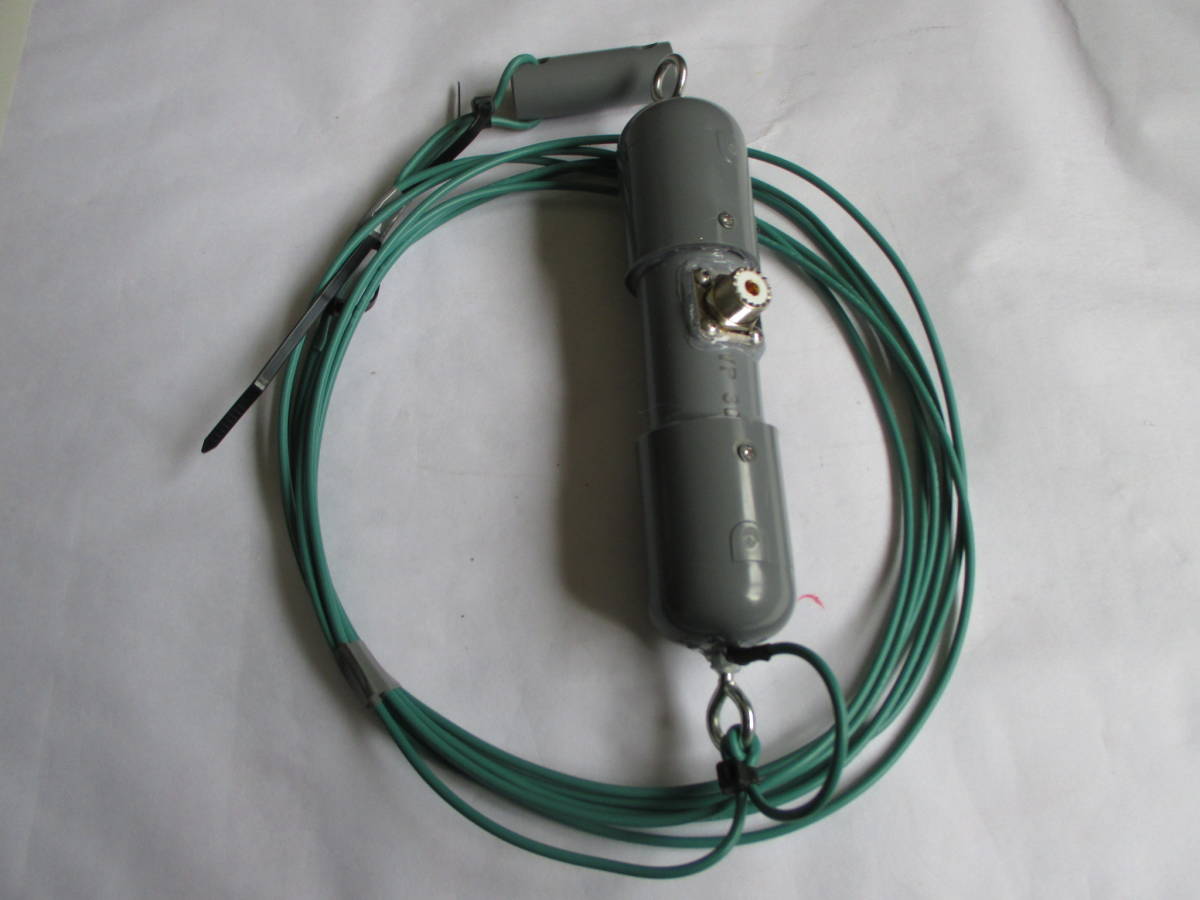

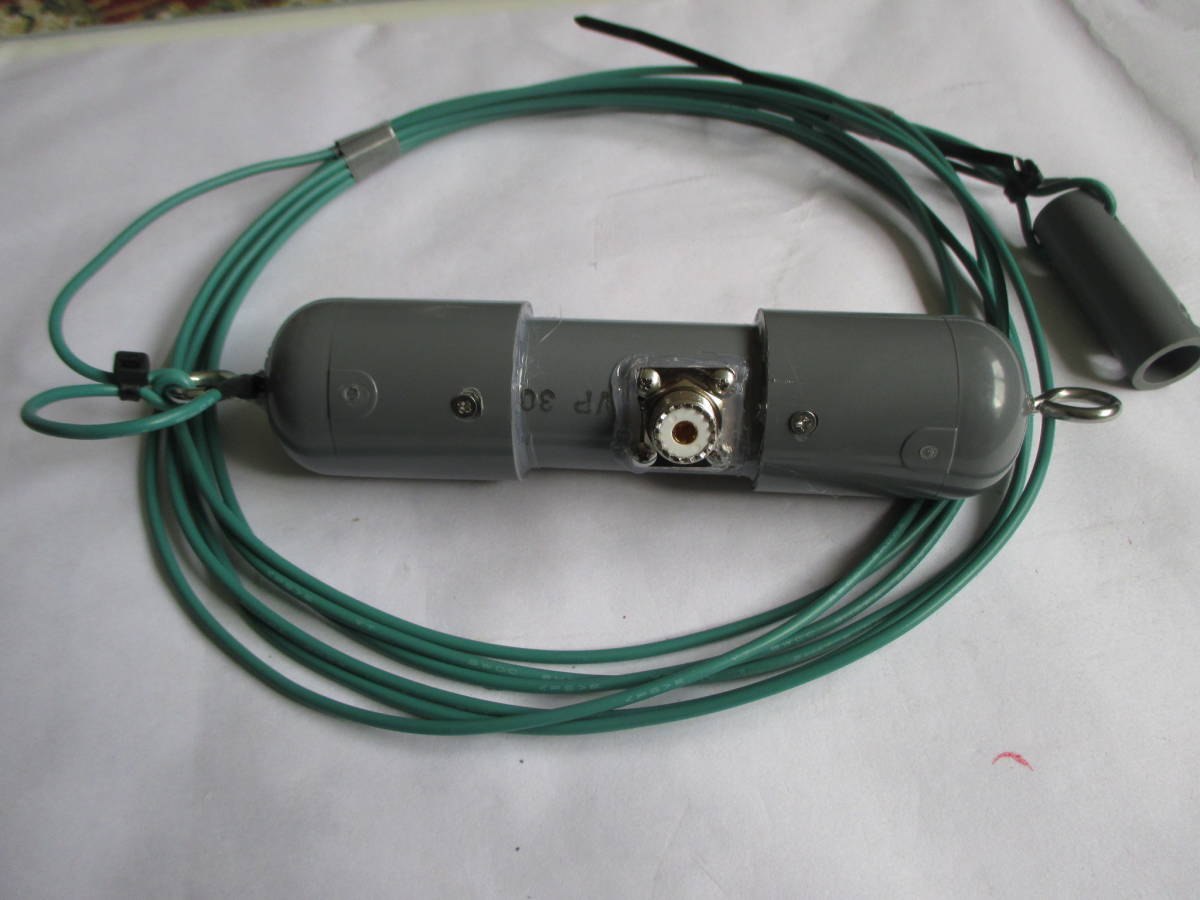

■24MHz 1/2波長ツエップアンテナ自作/未使用品、全長約5.0mです。

高給部は高耐圧セラミックコンデンサー6KV使用しています、安全上の為PEPで200W以下でご使用ください。

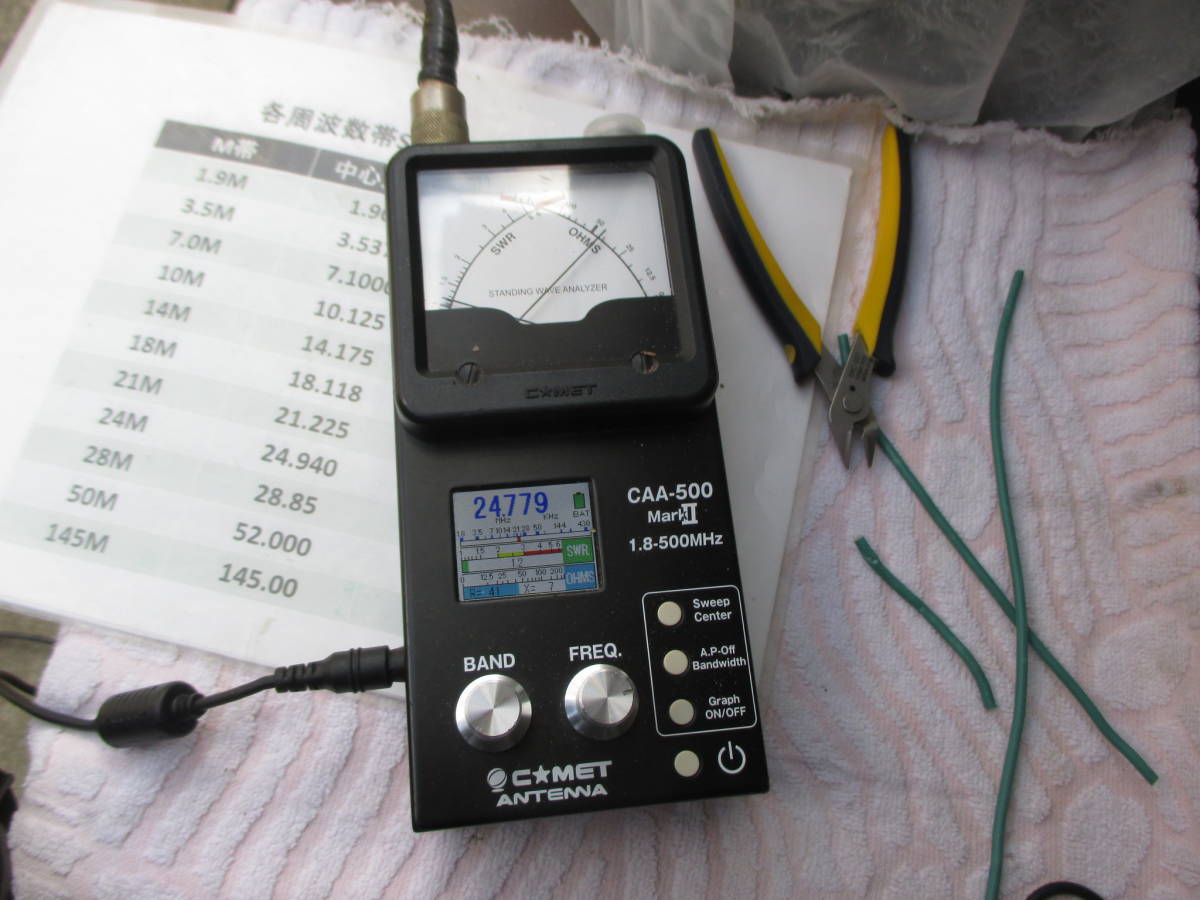

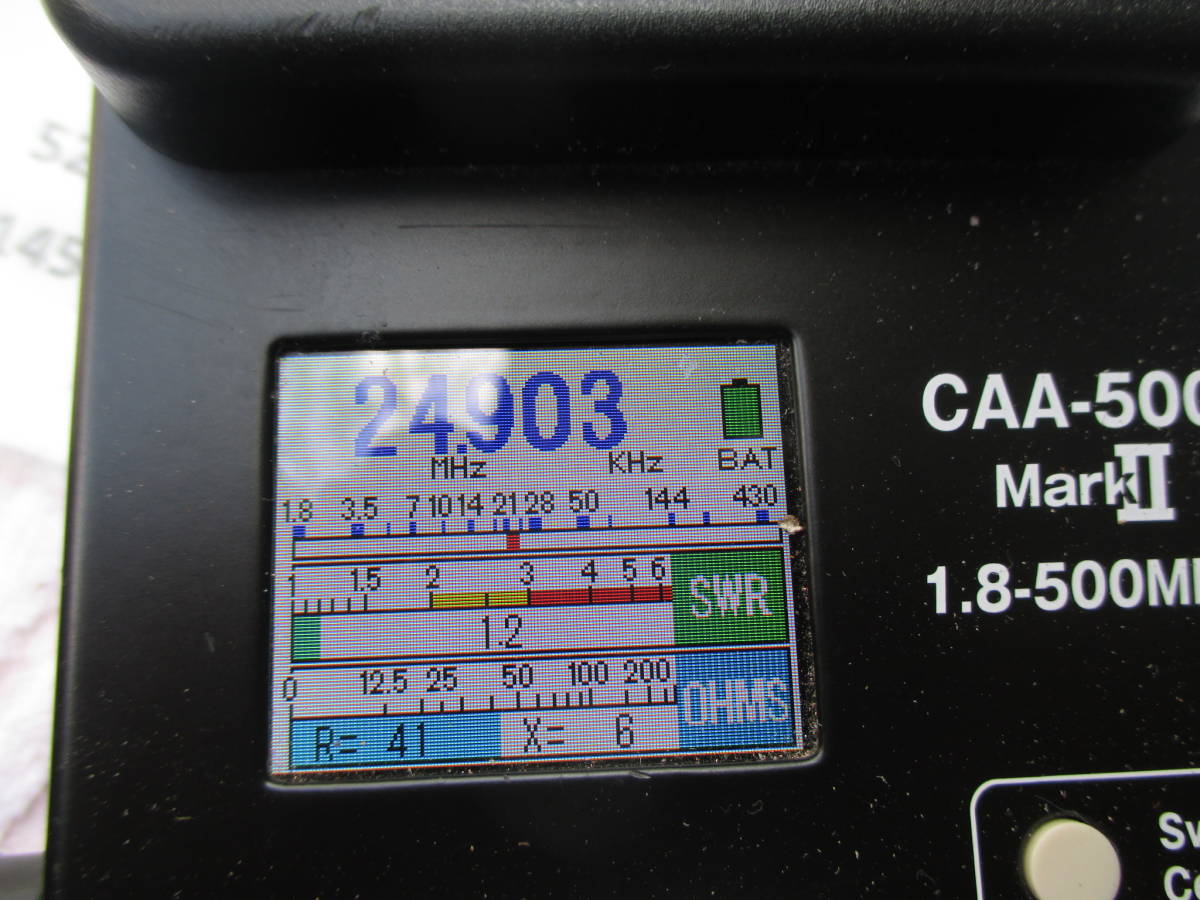

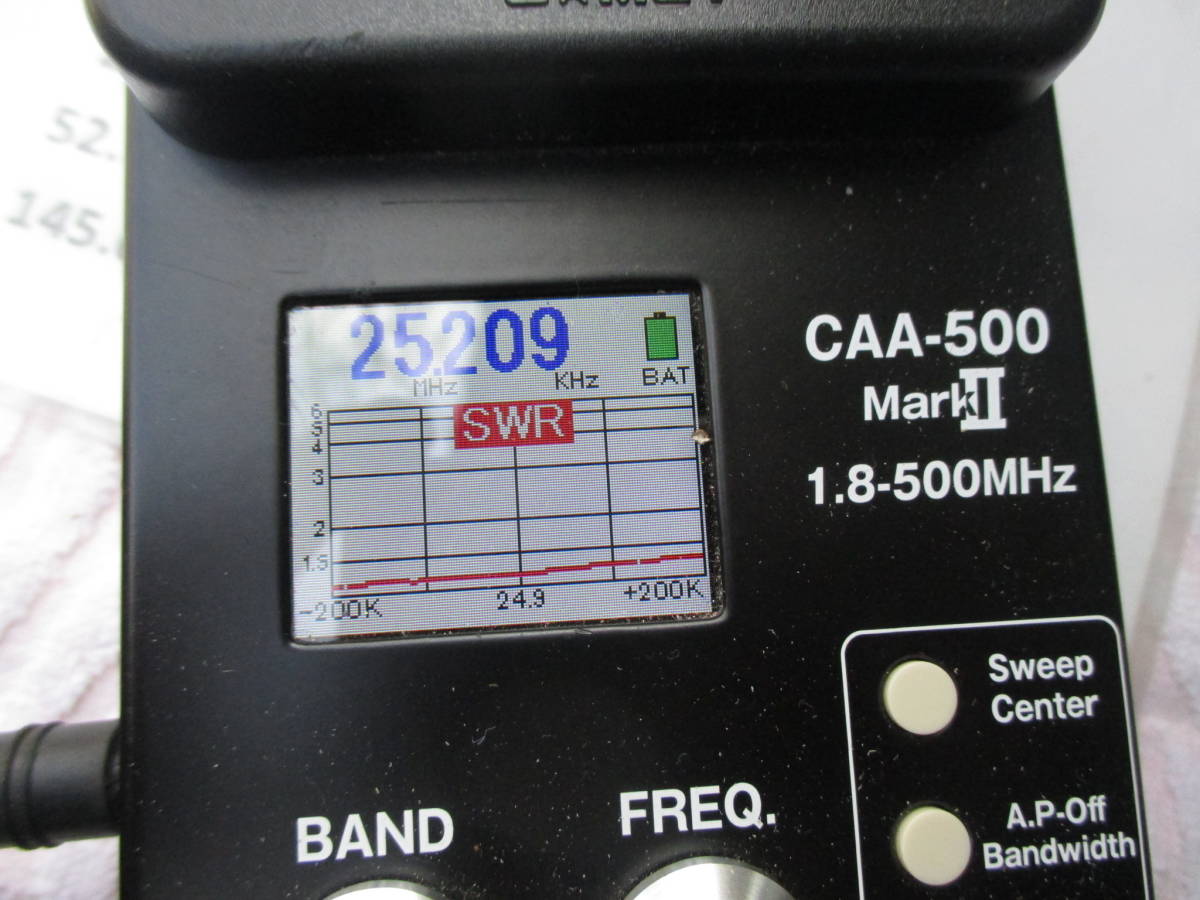

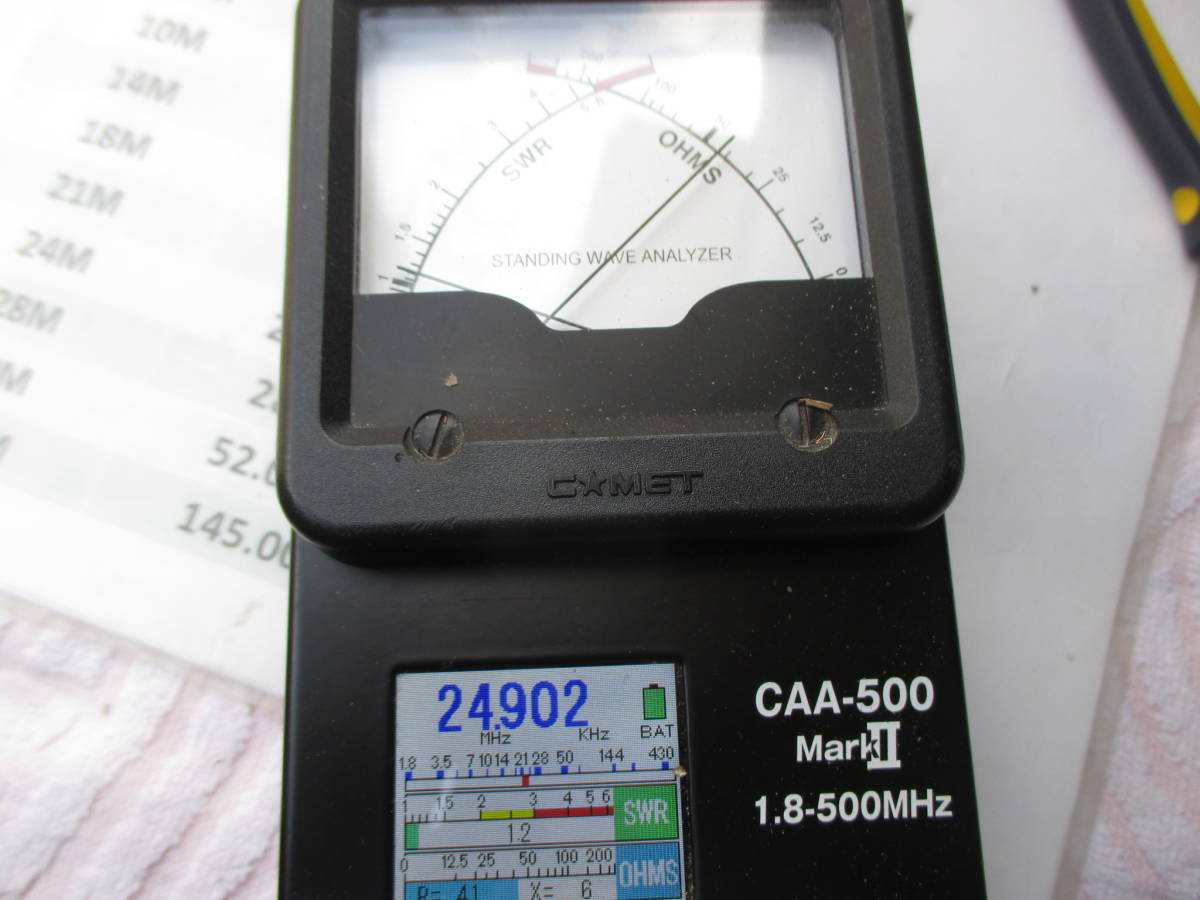

商品は全て設置テストしてから出荷しています。

※エレメントの色、在庫状況で「緑、青、黒」になりますので了解ください。

写真はイメージです。

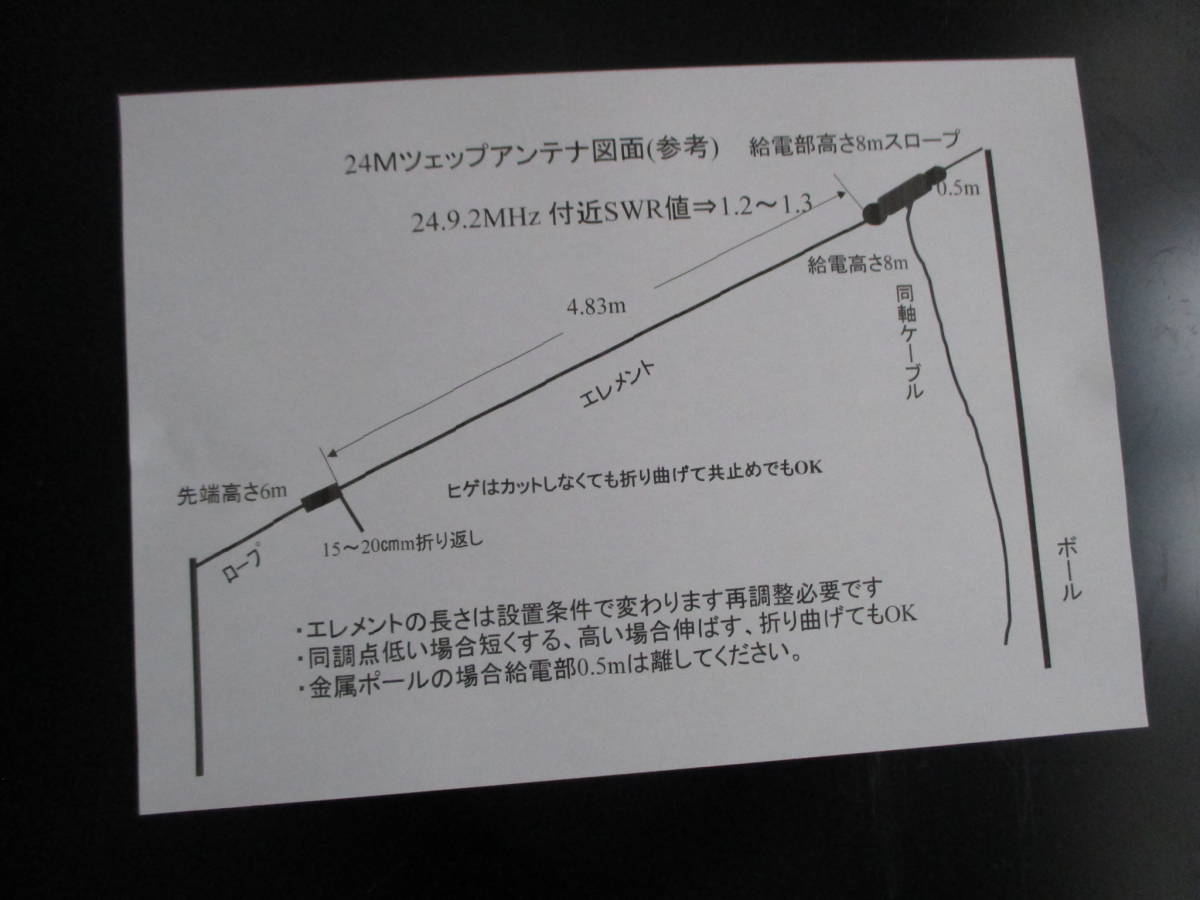

【設置と調整に付いて】

このアンテナは1/2λアンテナです。電圧腹給電で働くためインピーダンスが非常に高く50Ωの同軸ケーブルでは直接給電できません。その為に、高圧に耐えるコイルルとコンデンサー(ＬC回路)で構成された整合器(給電部)で給電しています。

給電部はバンド専用につき他のバンドには整合しません。ダイポールアンテナに比べ、設置が容易なことが特徴です、ダイポールアンテナでは開く角度でインピーダンスが変化します、調整も両端で調整しますが、このアンテナは先端の折り返し１ヶ所の調整で済みます。

【設置】

アンテナは出来るだけ地上高く設置して下さい。
展張にはクレモナロープがお勧めです、長年の使用に耐えます。
地面やタワー、立木、建物等の影響物から少なくとも1/8λ以上離さないとアンテナの同調点が掴めません。
水平、垂直、斜め、くの字(直角まで)に曲げて使用できます。
アンテナを垂直にすると無指向性、水平にした場合、指向特性はアンテナ線に、ほぼ直角の方向に得られます。電波の輻射は電流腹となるエレメント線中央部が一番強くなります。

【調整】

出荷時ほぼ調整していますが、設置環境で同調点や周波数が変わりますので、再調整が必要です。
送信出力は許容範囲内に抑えてください、規定以上のパワーを入力すると給電部が壊れる恐れがあります。
エレメントを折り返して全長を短くすると、同調点は高い方に移動します、低くする場合はその逆です。
折返しはエレメントに束ねてください、調整が終わりましたら緩まないようにきつく締つけてください。
給電部回路はLC並列回路です、Mコネの外側導体と芯線(アンテナ線)は直流的に導通しています。

※送信出力は規格の数値は破壊値です、許容値ギリギリの運用は、給電部を焼損し易くなります、アーク放電により焼損した給電部は修理困難です。特にCWやFT8の運用は送信出力を抑えた運用をお願い致します。特にSWRをチェックするためCWまたＦＭモードに切り替えるときはオーバーパワーにならないよう、気を付けてください。
