超高感度強固な作り長寿命広帯域

1200MHz用 27エレメント 2パラレル2段ループ八木アンテナのさらにパラレル仕様ご希望の方質問欄からご連絡お願いします。

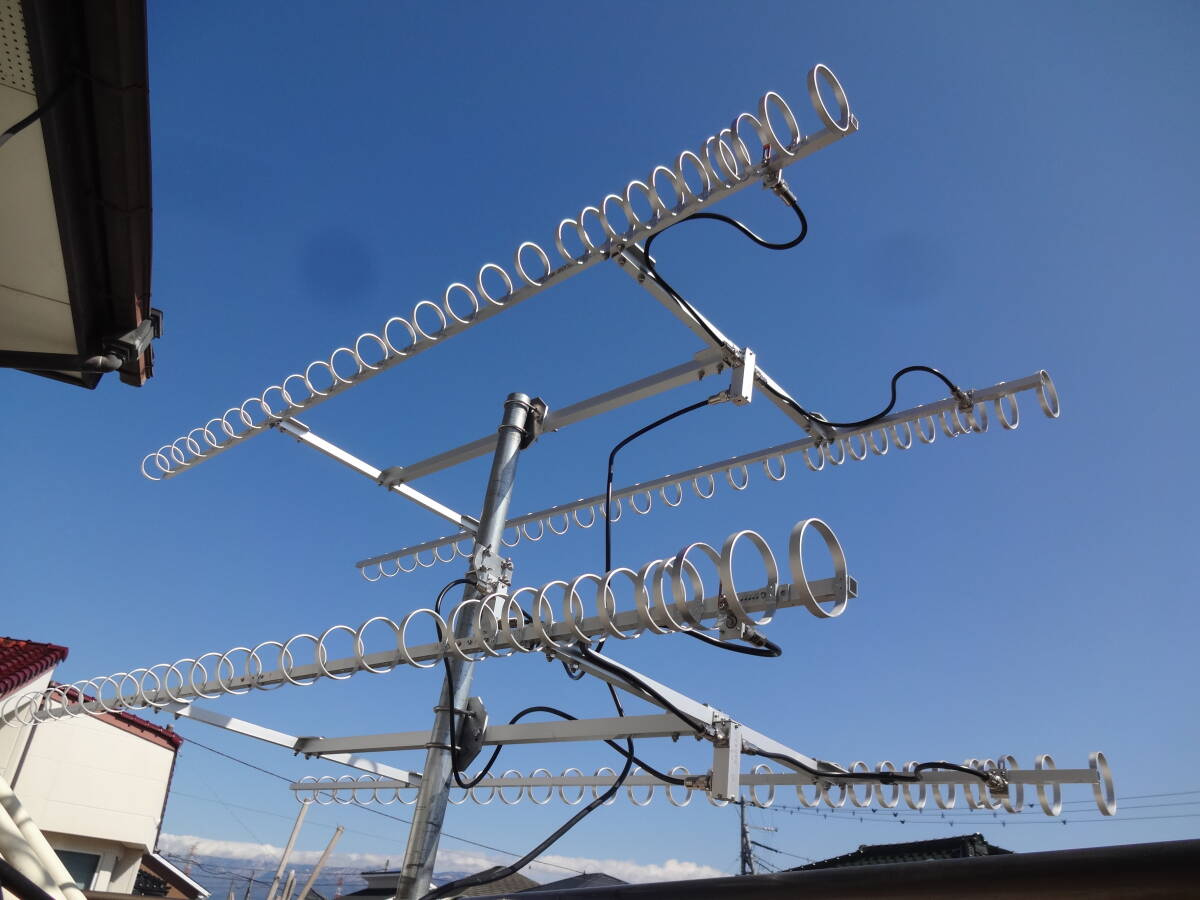

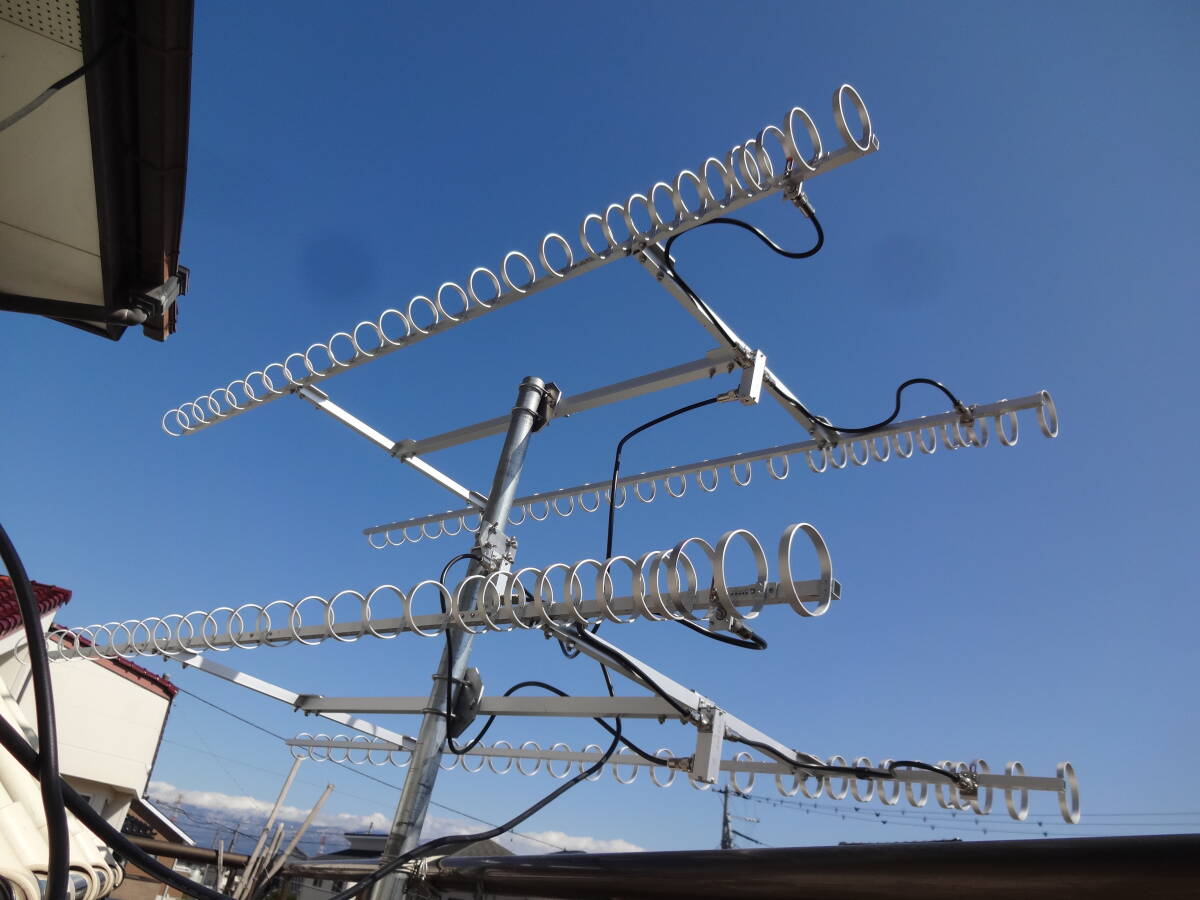

画像は2分配器を3個使用したものですが発送するアンテナは4分配器に変更しています。

聞こえない局とは通信はできません！
同一エレメント数の通常の広帯域八木アンテナでRS41の信号はRS51～52まで上がります。
数多くの実験での結果です！！

周波数帯域の広い1200MHz帯バンドに対応（1260～1300MHｚ）VSWR　1.6以下　1290～1300MHｚではVSWR　1.2以下

各エレメントは幅広で厚みのあるアルミナ加工アルミニウム平板を使用。

繋ぎ目は皿ビス2か所でしっかりブームに固定しました。強力な接着剤との併用と防水塗装とで高周波的にも経年劣化しません。

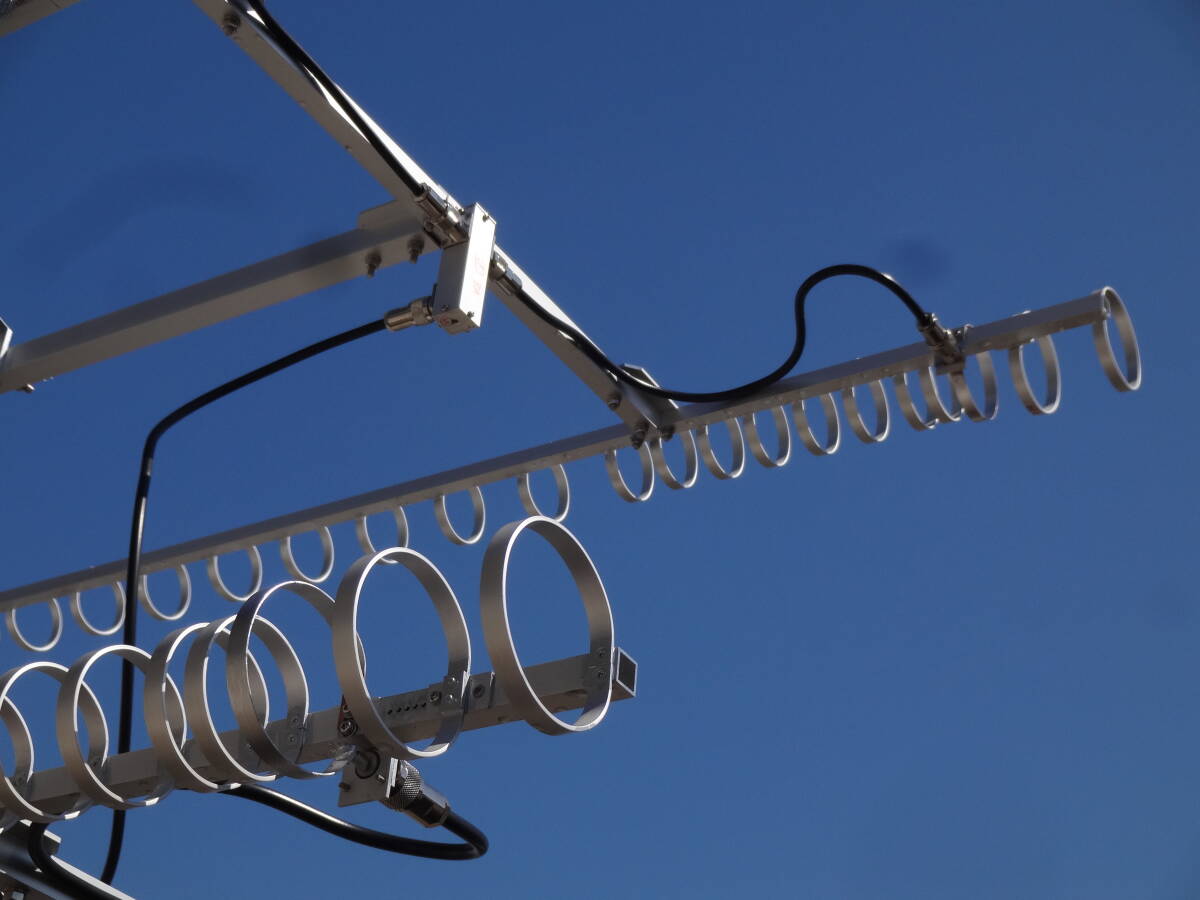

形状は画像をご覧ください。

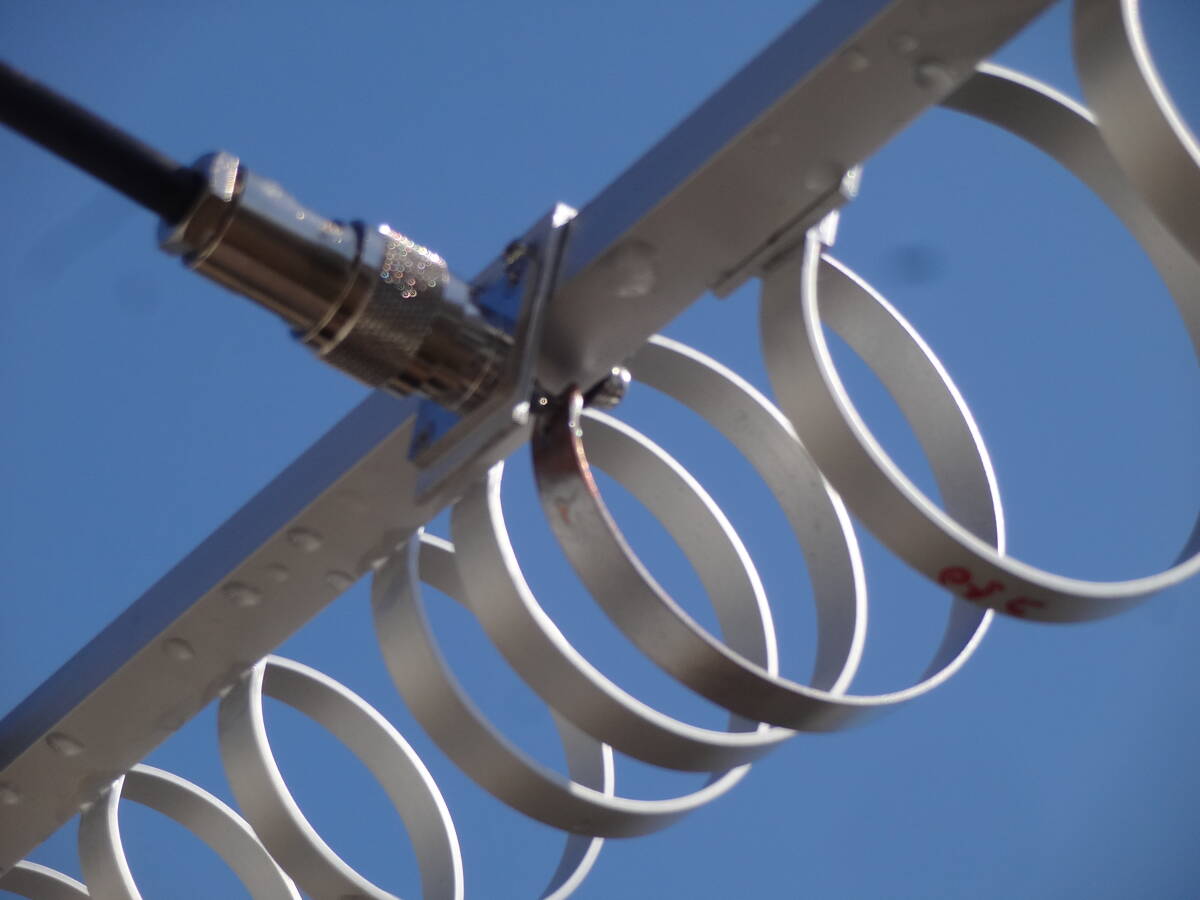

ラジエーターは純銅製の幅10㎜平板製、加工硬化により極めて硬く厚みが十分なオープンループに仕上げました。
給電位置はエレメントの下部からブーム取り付け位置（同軸ケーブル外皮を接続）の反対側に
同軸ケーブルの芯線を直接はんだ付けしました。
機械的強度も上がり高周波的にも安定した給電ができます。

一般にはブームには丸型アルミニウムパイプを使用することが多いようですが
このアンテナには厚みが1.5㎜の15㎜角アルミニウムパイプを使用しました。
エレメントをしっかり取り付けるには角パイプのほうが優れています。
曲げにもとても強いのでしっかりしたアンテナに仕上がりました。

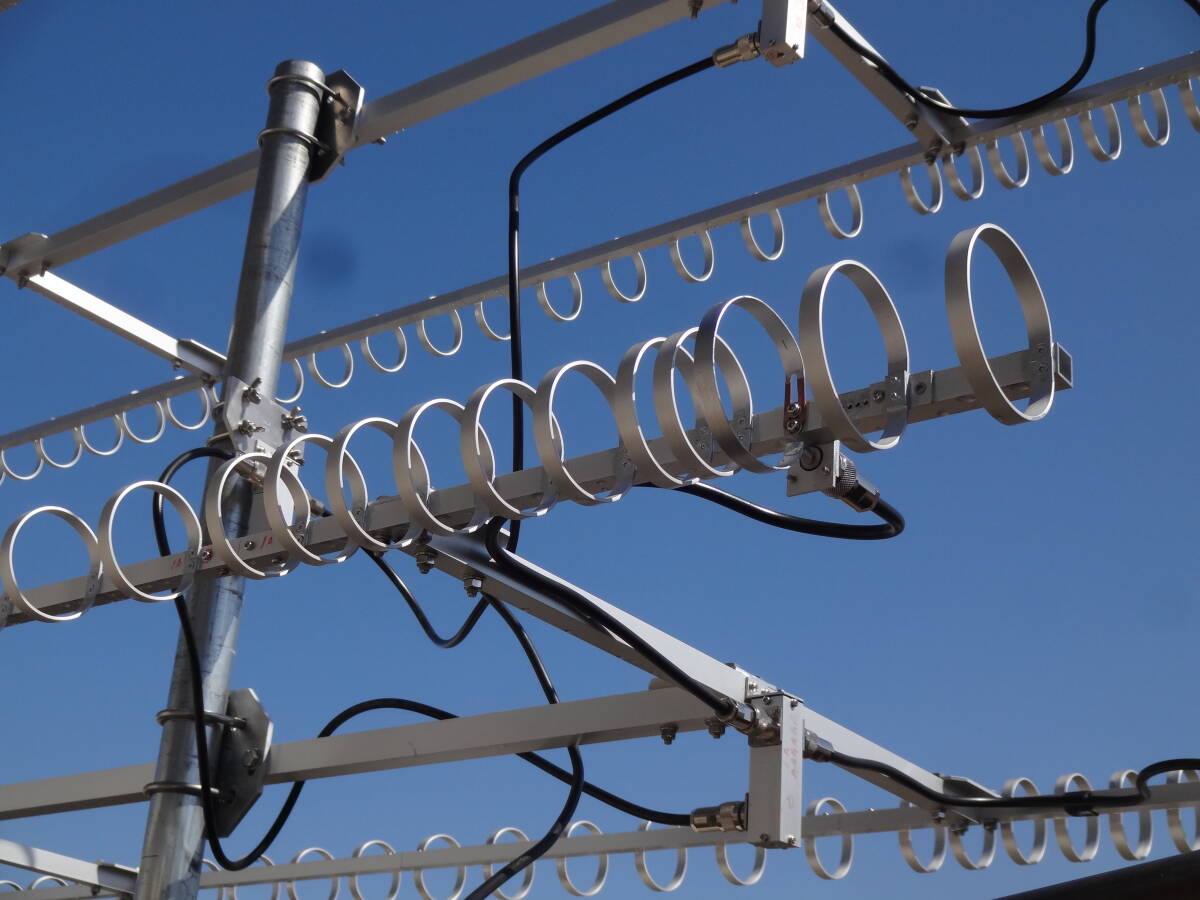

サブブームは20㎜角のアルミニウムパイプで作りました。
マスト取り付け部分は25㎜幅角パイプで仕上げ。仰角調整できるマスト取り付け部分を5㎜厚の8角形のアルミニウム板で作りました。
Uボルト2本により30～50㎜φのマストにしっかり取り付けできます。

当方貴金属装身具製造を生業としておりますので可能な範囲で丁寧に製作しておりますが
多少ですが擦りキズ、塗装むらがあります。ご理解・ご了承ださい！

ブーム長は各約2m
アンテナ利得：推定利得　約23dbd（1/2波長ダイポール比）　約25dbi
アンテナサイズ：全長約2.0m　全幅　約90㎝×約12㎝（支持部品を除く）上下2段・間隔は約1ｍ
回転半径約180㎝
4分配器接栓は5カ所ともNJ
給電インピーダンス 50オーム
耐入力：200W 同軸5DSFケーブル他5D系において
取付マストは、30～50㎜φで垂直偏波用
VSWR
周波数1260MHz～1300MHzにてVSWR 1.5以下1295MHzMHz付近では1.2以下
使用環境により変わりますので100％保証できるものではありません。
ご理解お願いいたします。

解体して170サイズゆうパックにてお送りします。

ノークレームノーリターンでお願いいたします。
