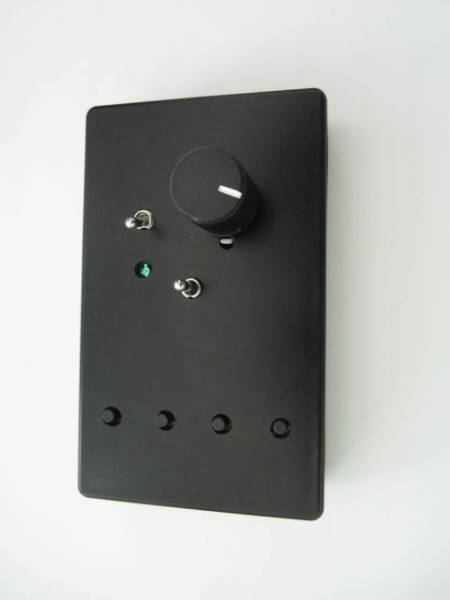

ＣＱ　ｈａｍ　ｒａｄｉｏ誌２００８年６月号掲載の４チャンネルメモリーキーヤOIKeyを小型化したものの完成品です。
タカチ電機工業製のプラスチックケースＳＷ－９５（Ｗ５８ＸＨ１８ＸＤ９５）に、格納済みです。
パドル接続が可能で、パドルからメッセージを記憶させます。
中央のモードスイッチにて、通常の電文の記憶、再生モードと繰り返し再生モードとモールス練習用の乱文発生モードを切り替えます。
オリジナルのＯＩＫＥＹの情報（取り扱い説明書他）は、下記から入手可能です。
https://www.cqpub.co.jp/cqham/cqhamwww/2008/cq2008_6/index06.htm
https://manualzz.com/doc/4846019/%E5%8F%96%E6%89%B1%E8%AA%AC%E6%98%8E%E6%9B%B8---hi-ho
変更点
・基板サイズを小型化
・タクトスイッチを高さ調整のため、別基板上に配置。
・電源の逆極性時の保護用にダイオード追加。
・３端子レギュレータの入力側に電解コンデンサ追加。
・ＫＥＹ出力を小型化のため、３．５ｍｍモノラルジャックに変更。（オリジナルはステレオ）
・抵抗を５ｍｍピッチから２．５４ｍｍピッチに変更。
その他、動作は、オリジナルと同じです。

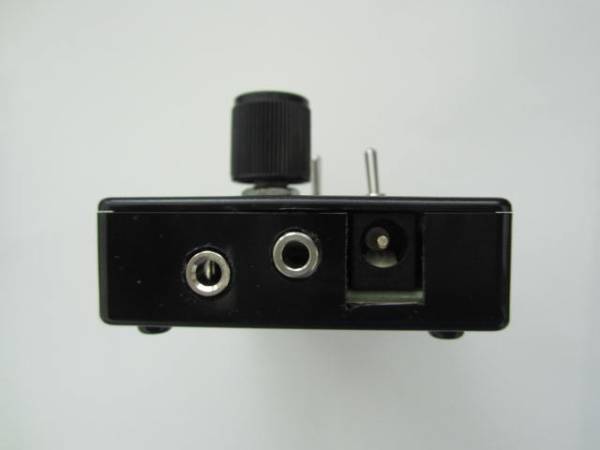

コネクタは、電源用２．１φＤＣジャック（ＤＣ８～１５Ｖ、センタープラス）、ＫＥＹ出力用３．５ｍｍモノラルジャック、パドル入力用３．５ｍｍステレオジャックです。
４つのメッセージがメモリできます。
写真と部品が多少異なる場合があります。
ご入札いただいた方には、下記部品を追加価格にて、供給させていただきます。（本商品と同時発送時のみ送料込み）
ご注文後の製作となりますので、しばらくお時間をいただきたく、宜しくお願いいたします。
（１）φ２．１ｍｍＤＣプラグ　１００円／個
（２）パドル用３．５ｍｍステレオミニプラグ　１００円／個
（３）ＫＥＹ出力用３．５ｍｍモノラルミニプラグ　１００円／個
（３）φ２．１ｍｍＤＣプラグ＋約１ｍの１芯シールドケーブル付き　３００円／個
（４）パドル用３．５ｍｍステレオミニプラグ＋約１ｍの２芯シールドケーブル付き　５００円／個
（５）ＫＥＹ出力用３．５ｍｍモノラルミニプラグ＋約１ｍの１芯シールドケーブル付き　４００円／個
（６）ＫＥＹ出力用３．５ｍｍモノラルミニプラグ＋約１ｍの１芯シールドケーブル＋３．５ｍｍモノラルミニプラグ　６００円／個
（７）ＫＥＹ出力用３．５ｍｍモノラルミニプラグ＋約１ｍの１芯シールドケーブル＋３．５ｍｍステレオミニプラグ　６００円／個
（８）ＫＥＹ出力用３．５ｍｍモノラルミニプラグ＋約１ｍの１芯シールドケーブル＋６．５ｍｍモノラル標準プラグ　６００円／個
（９）ＫＥＹ出力用３．５ｍｍモノラルミニプラグ＋約１ｍの１芯シールドケーブル＋６．５ｍｍステレオ標準プラグ　６００円／個
上記部品またはケーブルを、ご入用の場合は、別途振込先を連絡させていただきます。
キー速度の可変範囲の実測値は、８．５ＷＰＭから４８ＷＰＭでした。(保証値ではありません。）
