※この商品は、絶版品で安い価格に設定しております。
とてもお買い得になりますのでこの際いかがでしょうか。

※こちらの整備書は、パーツ等を購入した際に付属していた冊子をさらに詳しく説明した整備書になります。

************************************************************************************

フェアレディZ Z31型 GZ31型 HZ31型 HGZ31型 配線図集 1983年。
編集発行：日産自動車株式会社、印刷発行：昭和58年10月。
日産自動車株式会社内 原本複製純正品。
新品・未使用・絶版品。

ニッサン フェアレディZ Z31型系車の回路図・配線図をまとめたものです。Z31型車す べての基本となる配線図集です。


本書に記載されている項目は、

① 車台打刻実施始番号：

② 本書を使うにあたっての基礎知識：
　　2-1 回路図、配線図の識別色
　　2-2 配線図のハーネス色
　　2-3 コネクター シンボル記号
　　2-4 コネクター部のたどり方
　　2-5 複合スイッチ部のたどり方
　　2-6 回路の接続表現
　　2-7 リレー
　　2-8 配線ぎ装図
　　2-9 インデックス
　　2-10 略記号

③ 配線図読み取りシートの使い方：

④ ヒューズ ブロック及びリレー・ユニット類：
　　2-1 ヒューズ ブロック
　　2-2 リレー
　　2-3 ユニット類

⑤ リレー・ユニット類取付け位置：

⑥ SMJ一覧表：

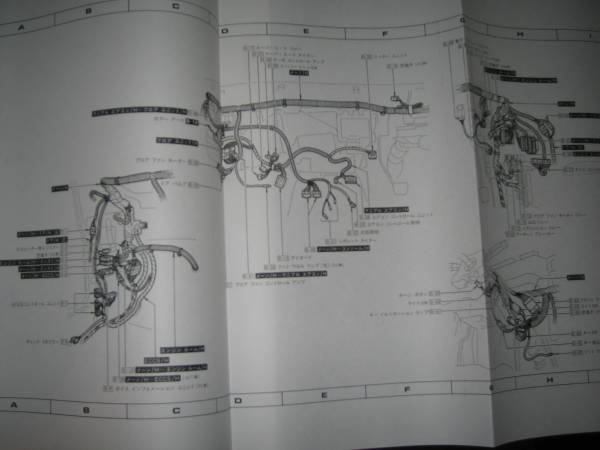

　配線艤装図：

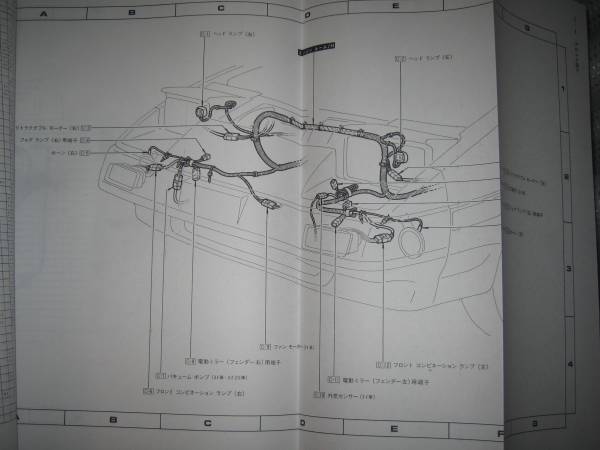

　　I-1　フロント回り
　　I-2　エンジンルーム
　　I-3　ダッシュ回り
　　（1）VG20型EGI（ECCS）仕様ターボ チャージャー付エンジン搭載車
　　（2）VG30型EGI（ECCS）仕様ターボ チャージャー付エンジン搭載車
　　I-4　インストルメント
　　（1）VG20型EGI（ECCS）仕様ターボ チャージャー付エンジン搭載車
　　（2）VG30型EGI（ECCS）仕様ターボ チャージャー付エンジン搭載車
　　I-5　フロア・ボデーサオイド
　　（1）右側
　　（2）左側
　　I-6 ドア
　　I-7 パワーシート
　　I-8 ルーフ
　　I-9 ラゲージルーム
　　I-10 バックドア

　 回路図、配線図…折込：
　　C-1　Z31型全車回路図
　　W-1　VG20型EGI（ECCS）仕様ターボ チャージャー付エンジン搭載車
　　W-2　VG30型EGI（ECCS）仕様ターボ チャージャー付エンジン搭載車
　　W-3　ECCSハーネス
　　W-4　マニアルエアコンハーネス
　　W-5　オートエアコンハーネス

◎ インデックス一覧表：



など、以上9項目に分かれて説明されております。

わかりやすく詳細に説明されており、愛車のメンテナンスやチューニング、電装関 係等を取り付ける際など整備士の方はもちろんのこと、趣味としてDIYをする方にも 是非とも必需品の本ではないでしょうか。
この電気配線図集があるのとないのとでは作業の効率はもちろん のこと、愛車を知る上において大変重要な位置を占めています。


自宅での保管と違い、メーカーでの保管でしたのでとても綺麗です。
長い間の保存や湿気などによる色あせなどは一切ありません。新 品・未使用ですので安心して購入いただけます。

発送は、定形外郵便で送料920円になります。
一切の手抜きなどはせず、きちんと梱包しますので安心していただ いて大丈夫です。



******************************************************************************

※Z31型フェアレディZ全シリーズは

「Z31型フェアレディZ」 （👈クリック）

是非ともご参照ください。
