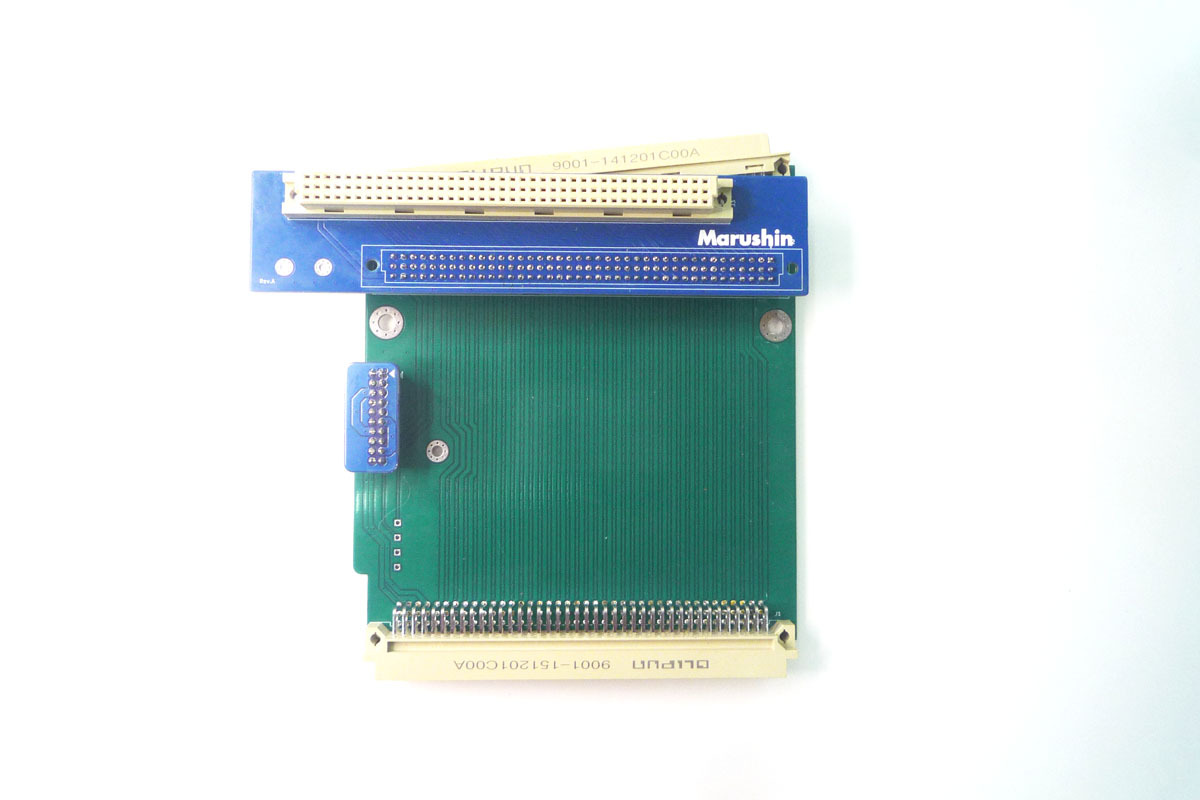

1枚目 組立後（おもて側）
2枚目 Dual PDSアダプタ組立キット(商品の)すべて
3枚目 組立後（うら側）
4枚目 組立後（斜め上から）


No.6012   SE/30用 Dual PDSアダプタ組立キット

                                    （Micron Xceedカード対応 PDSカード２枚挿し用）

【商品説明】

写真2枚目の状態が商品です。

グレースケール対応のXceed製ビデオカードはインタウェアなどの一般のビデオカード
よりも幅広のため、以前から販売してきたMarushin製のSE/30用 Dual PDSアダプタ基
板も他社製のCashカードとの2枚挿し用アダプタと同様に、スペース的に、機体前方いっ
ぱいに上側（垂直方向）コネクタ取り付けることになり、ブラウン管のアノードキャップ
にビデオカードがくっつきそうになるぐらい近づいてしまいます。

この改善のために、一枚ボードだったものを2枚構造に変更した際に、一時的に基板
色を2枚とも従来の青色から緑色に変更してみたのですが、やはり青色でやっていく
とにしたため、緑色で作った大きいほうの本体側が不要となってしまいました。
 廃棄するにはしのびず、電気的、機能的にはまったく問題がない「色違いの」問題だ
けなので、自分でハンダ付けをしていただく組み立てキットという形で販売させていただ
きます。

正式組立品とちがって、本体フレームに固定する際に使うちょっとリッチなローレットの
ネジ＆ナットは付属しませんが、パスコンは2種各７個添付してあり、必要なものはすべ
てそろっています。

4層基板が2枚、41612コネクタが3個、3列分の段重ね端子など、コストのかかった部品
構成になっているため、この出品価格はほぼ原価で、商品発送の後にコーヒー一杯
飲めるかなという価格設定です。
 （廃棄処分回避のための放出なので販売数は4セットで終了です）

本体に段重ね端子でもう一枚の基板をきちんと平行にハンダ付けをできるよう、補助
治具（白い台形の3Dプリント樹脂）を添付してあります。

************************************************************

以下、本来のMarushin製 「Macintosh SE/30用 Dual PDSアダプタ」の商品説明の
内容です。



SE/30でひとつしかないPDSスロットを分岐させて、AsanteなどのLANカード、ビデオ
カード、アクセラレータなど2枚のPDSカードを同時に使うためのアダプタです。

注意1： Casheスロット用カードは使えません

当商品は 「Twin Spark」や「SE/30 Dual Slot Adapter」とは全く性質の異なるアダプ
タです。

それらは「1枚のPDSカード」 + 「1枚のCashe用カード（Turbo040や030 Casheなど）」
の異なる2つのスロットを装備した「Dual スロット」アダプタですが、当商品はPDSの
カードだけを２枚挿すことができる「Dual PDS」アダプタです。

当商品で使えるのは、「ロジックボード上の120ピンコネクタに直接装着して使う普通
のPDSカード」だけです。

注意2： 電源供給が不十分なSE/30では使えません

2枚のPDSカードを駆動する際に、電源電圧が4.7V以下まで落ちるとSE/30自体が起動
できません。2枚挿しの状態でも最低4.85V以上の電圧が確保できるよう、コンデンサ交
換されたロジックボードと、必要に応じて、きちんと整備された電源ユニットか別売の
専用電源、または他社の強化電源などをお使いください。

  *******

【概要】

  1.SE/30用のPDSカードを、２枚装着し同時に使用することができます。

   ただし、各PDSカードに設定されているSlot ID番号同士がぶつかる場合は同時使用
   ができません。どのID番号が工場出荷時に設定されているかは、専用ユーティリティ
   （Tattle Techなど） で確認できます。

   仮にSlot ID番号が競合していても、ユーザーが変更できるPDSカードであれば問題
   ありません。

   工場出荷時点でSlot IDが同じで、どちらもIDを変更できないPDSカードの場合は同
   時使用できません。

     （参考）
                インタウェア Vimage 8 SE/30（8bit・VDR-1A）     B
                インタウェア Vimage SE/30（24bit・VDR-2A）      9
                Xceed Color 30                         9
                Asante  MacCon LANカード        A、B、E、9 選択可

             → 例．LANカード（MacCon）のJP1,2ジャンパー設定をAまたはEに設定
                       すれば、ビデオカードと併用できます。



  2.本商品には、本体の電源ユニットが劣化している場合の対応として、外部からPDS
   バスにだけ+5/+12V電源を供給するための外部電源用サブボードが付属しています。
   （ATXのFDDコネクタ＝通称EIコネクタを介して、ATX電源や外付けHDD用のACアダ
  プタなどでPDS専用に補助電力を送れます）

 3.当商品には別売（オークション出品中）の本ボード専用のDual PDSアダプタ専用電
   源ユニットを電源用サブボード部分に装着することができます。

   SE/30本体電源ユニットの電源スイッチと連動するように設計された「PDSカード増
   設のための強化電源」で、SE/30の電源が入っていないときはいっさい電力損失が
   生じず、SE/30に電源が入れば、生成された電力はすべてPDSカードだけで使用さ
   れることになります。

（説明 注）

上記2と3については、現在は、強化電源ユニットの販売開始によりSE/30の電源不足

の件は100％解消できるようになったため、希望者のみへの対応となっています。

【付属品】

なし

*
