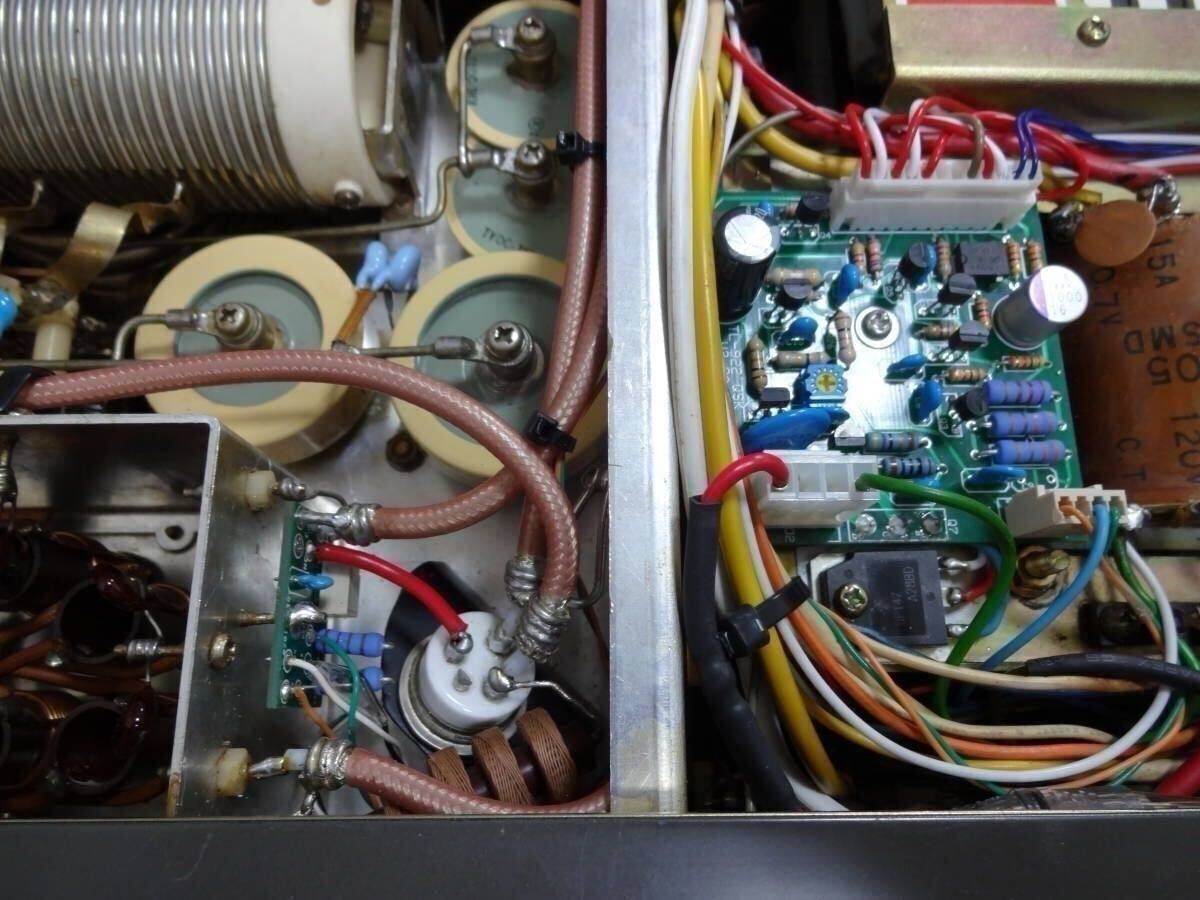

TORIO/KENWOOD TL-922用 W7RY QSK プリント基盤の出品です。この商品を利用してQSK回路を導入することにより TL-922を真空リレーを使ったリレー音が静かでCWフルブレークインの可能なリニアアンプに変身させる事が可能です。TL-922はJARDのスプリアス確認保証のリストに入っておりますので、落成検索を受ける事は可能です。長くお使いになりたい方は是非ご利用ください。定期的なリレー交換作業が無用になります。この商品のプリント基板には受信回路用高速小型リレーのみ設置されております。送信用のバキュームリレーや、パーツ類は、含まれておりません、別途入手が必要です。英語のマニュアルと日本語の解説書が付属します。QSKボードの導入には前提として、TL-922が輸出仕様1KW出力に変更されている必要があります。変更されていない場合は輸出仕様に変更するための解説書が添付されていますので参考にして変更して下さい。また、W7RYのマニュアルには若干誤りがありましたので、訂正してあります。この商品にパーツを装着し、TL-922に導入することにより以下のような仕様になります。

バキュームリレーの制御
大型送受信リレーRL1及びスタンバイリレーRL2の代わりにバキュームリレーと小型高速リレーにより制御を行いますので、リレー音の非常に静かなリニア運用が可能となります。また、CWのフルブレークイン運用が可能です。

照明ランプのLED化
オリジナルの仕様ではON AIRとSTBYの表示切り替えはリレー(RL2)が行っていますが、導入後は半導体制御となります。また、LED化によりメーター照明用電球の玉切れの心配が無くなります。

SENDリレーのソフトキー化
SEND制御のための電圧電流は8.5V/9.7ｍAと低電力化されます。最新モデルのトランシーバーからSEND制御のためのケーブルを直接接続する事が可能です。トランシーバー保護のためのインターフェースは不要です。 ALC制御ケーブルも、そのまま接続出来ます。

バイアス回路の刷新
バイアス電圧をQSKボード上の半固定抵抗器により可変出来る様になり、CWとSSBでの運用時のアイドルIPの調整が可能です。オリジナル仕様のツェナーでの制御では、輸出仕様の1KW出力に改造した場合、SSBアイドル時のIPは約200mAとなり、CW、SSBのアイドル時のプレート入力電力は約600Wとなるため、SSB送信時の無音状態でも短い時間で3-500Zのプレートは赤くなってしまいます。IP調節機能により、アイドル時のIPを東京ハイパワーのHL-2Kと同じ、IP100ｍAに設定することにより、送信管に優しい運用が可能です。バイアスの制御はダーリントン・トランジスタ(コレクター損失:125W, IC:10A連続)によって行われるようになります。

その他
バキュームリレーは26.5VのJennings RJ1Aまたは、Kilovac HC-1, いずれも335Ωが必要です。また、RL2リレー撤去後の穴は真空管の冷却風流が乱れますのでアルミ粘着テープ等で閉じて下さい。穴を閉じないと終段の冷却風量が減少してしまいます。アイドル時のIPの変更はQSKボード上の半固定抵抗器を調整することで可能でが、この半固定抵抗器はリニアの電源をオフにして本体を横にし、メッシュの部分にドライバーを通し、裏蓋を開ける事なく調整する事が出来ます。この作業のためにリニアを横にする際は必ず電源を落としてください。電源をオンのままリニアを横にするとGKタッチが発生し真空管を壊す可能性があります。

この商品には含まれるアイテムは以下の通りです。

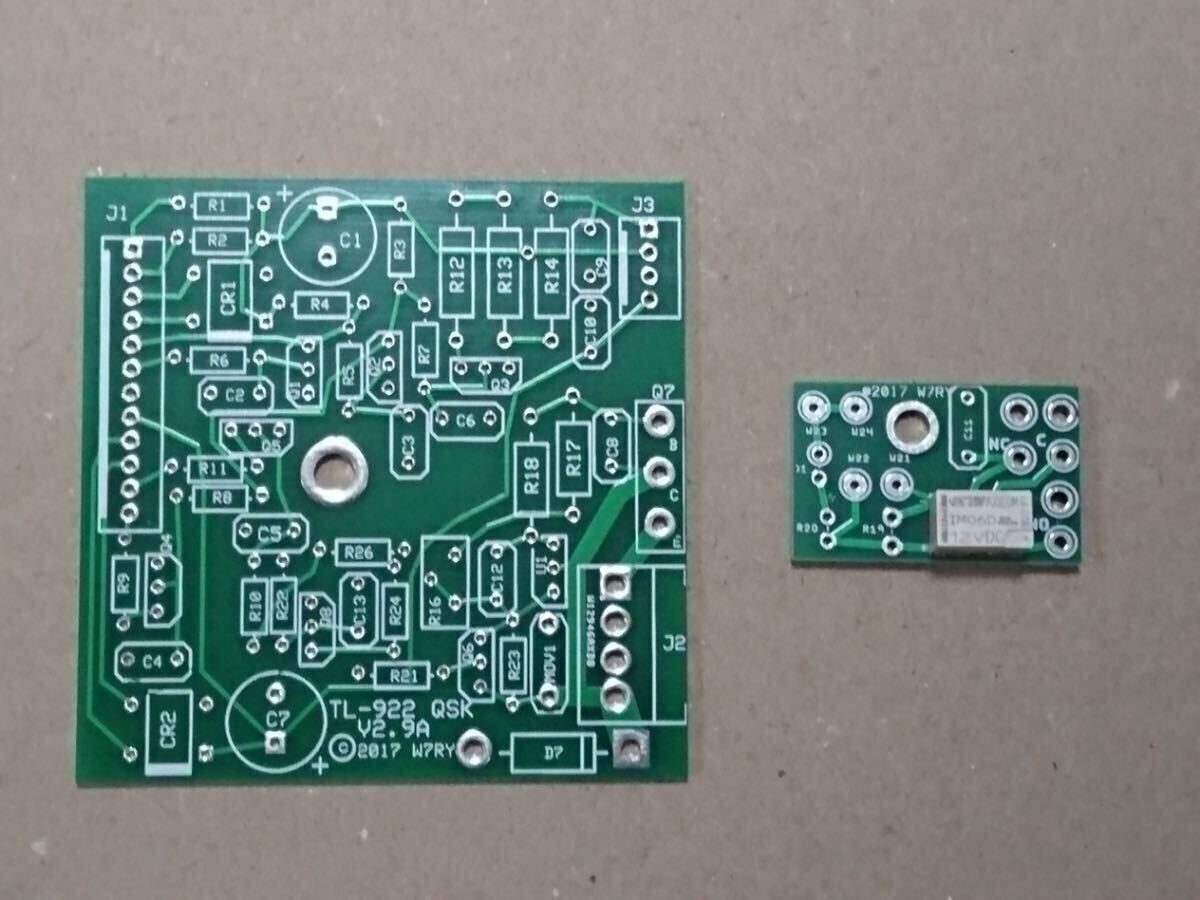

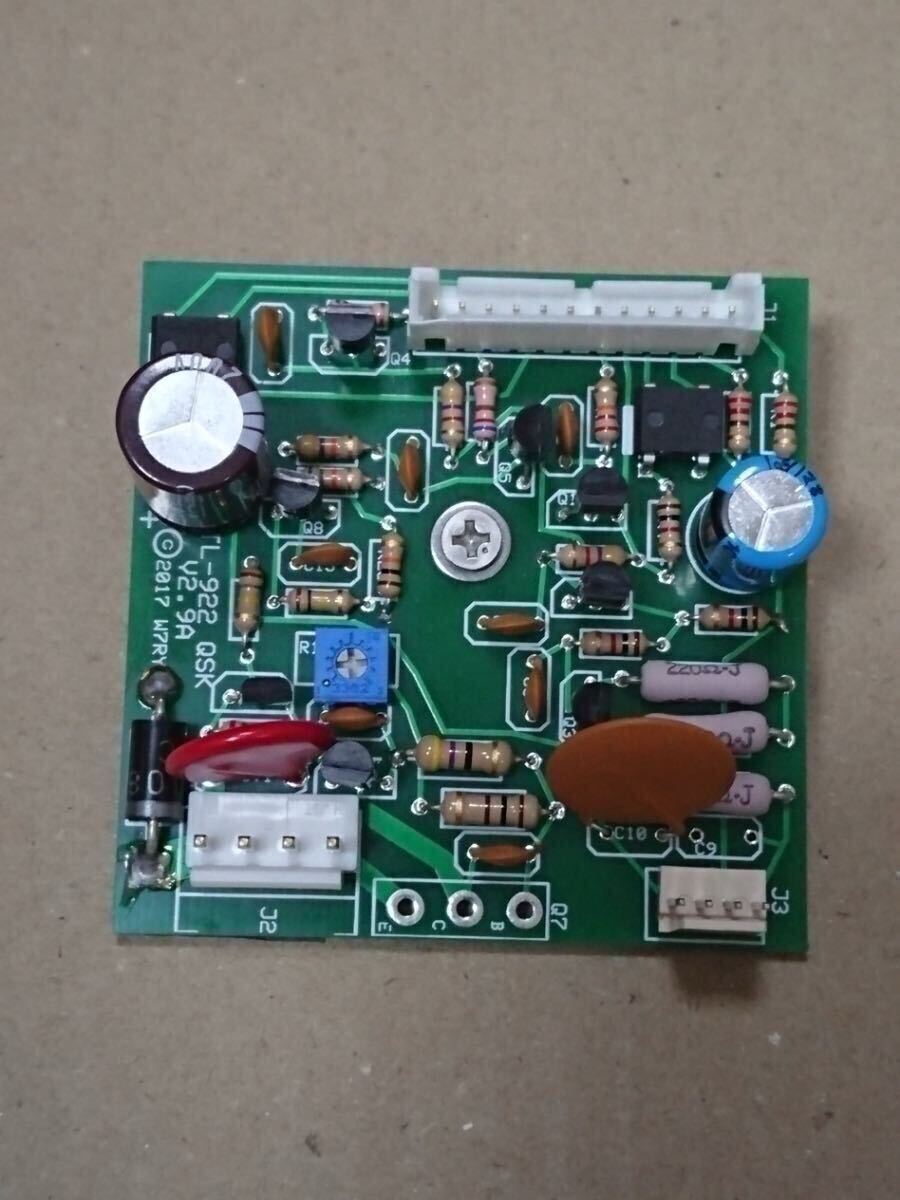

1. W7RY Kenwood TL-922 QSK 基盤
2. W7RY QSK Input RFリレーと基盤

3. W7RYのマニュアル(当店オリジナル英語改訂版）

4. 日本語の導入解説書(QSKボード取り付け用の図面、バキューム・リレー・マウント用アルミ基台の図面を含む)

eBayのW7RYのオリジナルの説明書にはQSKボード取り付け及びバキュームリレーの基台の図面は付属しておりません。

この商品を当店よりご購入頂いた方には、導入に際して必要があればメール電話により支援をさせて頂きます。また、パーツの入手が困難な方はパーツの在庫がございますのでお問い合わせ下さい。なお、W7RY Jimによりますと、このTL-922用のボードは既に世界中で300枚以上の販売実績が有るとの事です。当店に置きましても複数セットを顧客先に導入し5年間以上運用しておりますが、問題なく稼働しております。

このボードの導入作業は、少しチャレンジングですが、導入後はリレー音がパッカンという、気が引けるような大きな音からチッと言う感じの非常に小さなリレー音になります。また、高速に送受信のスイッチングをしますので、エキサイターに優しい運用が出来ます。ノーマルのままでは、エキサイターの送信出力開始までにリレーの動作が完了しない場合があります。(オリジナル:40m秒、真空リレー:8m秒)

QSKボードに必要なオプション部品の価格は以下の通りとなります。各単品での販売も可能です。この商品を落札後に、ご連絡頂ければ個別に出品させて頂きます。

1. Kilovac HC-1 バキューム・リレー（中古品）	13,000円
2. バキューム・リレー用アルミ製マウント（RL1撤去後用）	2,000円（図面付き自作可）
3. QSKボード用配線ハーネス作成一式（配線圧着作業）	2,500円（圧着作業自作可）
4. QSKボード用パーツ一式	7,800円
5. RG400/U テフロン同軸ケーブル（既存5D-2Vからの変更用）	3,700円
6. RL2撤去後の穴の閉鎖用アルミテープ	無料 (単体不可)

QSKボードを落札後、決済前に必要なものを取引ナビにて、ご指定頂ければヤフオクに追加出品させて頂きます。オプションパーツご注文の際は受注後に準備致しますので出荷まで1週間程お時間を頂きます。

ボードに必要なパーツをご自分で揃えたい場合には、ボードに付属する、取り扱い説明書にパーツリストが記載されておりますので、ご自分で揃えることは可能です。ただし、パーツの値段につきましては、全部で50種類以上あるパーツを少量づつ揃えますと、価格が高くなると考えられます。

国内仕様TL-922への対応について

国内仕様の500W設定の機種に、QSKボードを導入するとどのようになるかは以下の通りです。

国内仕様のSSBモードではツェナーダイオードを短絡させてバイアス電圧を0Vとしています。CWモードの時のみツェナーダイオードが有効になりバイアス電圧が7.5Vになるように設計されています。QSK回路の導入は1KW輸出仕様が前提です。1KW仕様ではSSBとCWモードはプレート電圧を変化させて出力を変化させるように設計されております。従いまして、国内仕様の状態のままでQSKボードを導入しますとSSBとCWモードの切り替えができず、出力を変化させることは出来なくなります。まとめますと、国内仕様ではプレート電圧は一定でバイアス電圧を変化させて出力を変化させており、輸出仕様では、バイアス回路は同一で、プレート電圧を変化させて出力の変化を行なっております。QSK回路の導入に際しましては1KW輸出仕様に変更することをお勧めします。

QSKボードの導入作業の請負について
QSKボードの導入作業依頼はYahooショッピングに移動しました。ご覧になりたい方は、Yahooショッピングにて「QSKボード」で検索して下さい。
