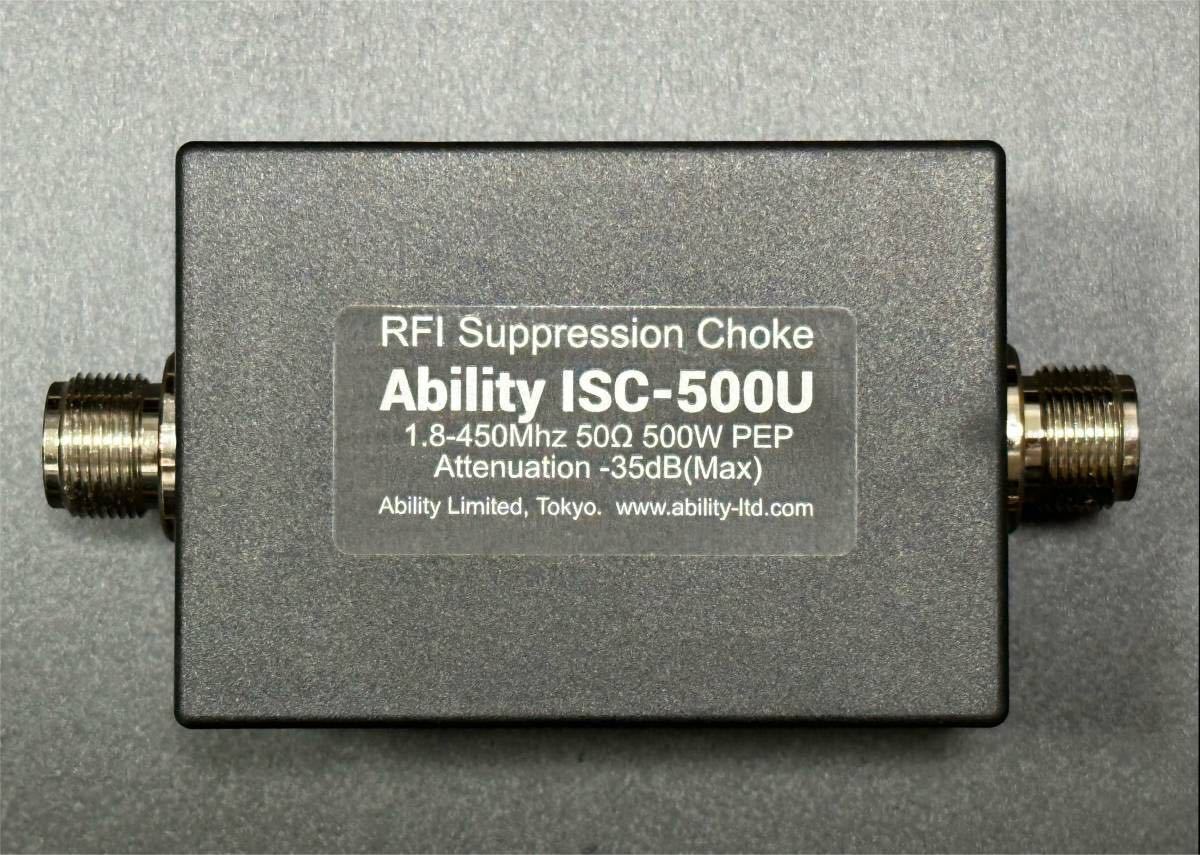

★ISC-500U コモンモードフィルター長さ28.5mm x 外径17.5mm x 内径9.5mm 重さ23gのフェライトコアを２個使用しRG316テフロン同軸8回巻低損失特性により430Mhz帯まで利用可能プラスティックケース入り小型高性能 HF帯は耐入力500W PEP, 標準はNJ-NJコネクター(無償でM型に変更可能）製品は配送日より3ヶ月間の保証付き★

SSBで交信中の局長さんの中には、音声が濁って歪んでいる変調の方がいらっしゃいますが、これは多くの場合コモンモードが同軸ケーブルを介してアンテナ側から回り込む事により発生します。このフィルターをお使いになることにより、この様な症状を防止しすることが出来ます。又、コモンモードによる送信時のインターフェアや受信時の雑音の除去が可能です。

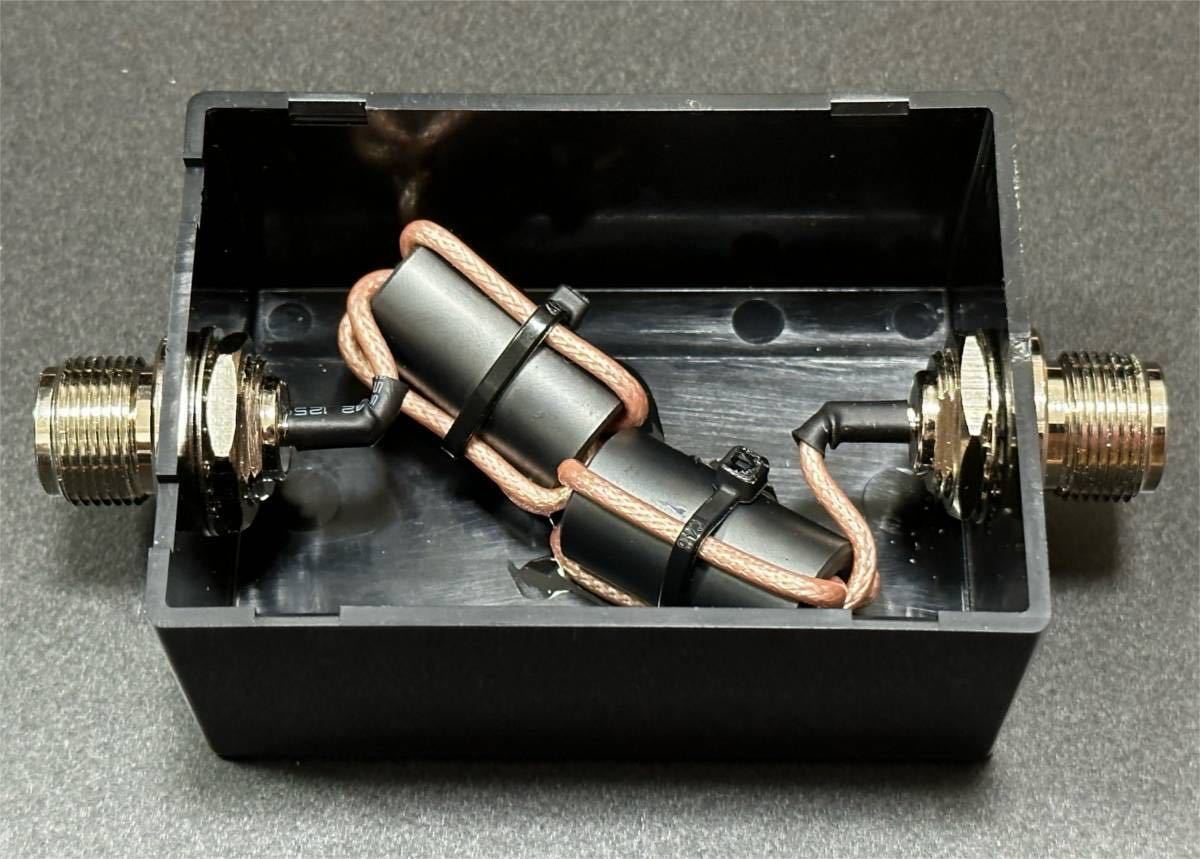

この商品は中空円筒形フェライトコアに直径2.5mm耐熱200℃のテフロン製の同軸ケーブルを8ターン巻いた、小型高性能のコモンモードフィルターです。特にHF帯の送信電波により生じたコモンモードがUHF/VHF用の同軸ケーブルを通じて侵入して来るような場合に有効です。コネクターは両端共にN型のメスになっておりますが、MJ型への変更も無償で可能です。

パッチンコア数個の処置では十分なコモンモード電流の排除は出来ません。TDKのパッチンコア ZCAT2035-0930Aを5D-2Vに20個及び30個取り付けてコモンモード抑止効果の測定を行いました。結果は、以下の通りです。

【20個の場合】
  3.5Mhz -15dB
     7Mhz -19dB
   21Mhz -22dB

【30個の場合】
  3.5Mhz -17dB
     7Mhz -21dB
   21Mhz -24dB

コモンモードを十分に抑え込むには少なくとも-30bB(電力比で千分の1)以上の減衰量は欲しいところです。減衰量を-30dBにするためには、上の結果によりパッチンコアが30個の場合、7Mhzでは-21dBですので、あと-9dB必要です。対数の-9dBは7.94倍ですので、7.94倍 x 30 = 238個、3.5Mhzでは同様に計算すると-13dB必要ですから20倍の600個必要になります。

この商品の対応周波数は1.8Mhz～450Mhz帯。本商品の耐入力は、本来1KWまで有りますが、ケースに収められているため、夏の直射日光に当たること等を考慮して、HF帯で500W耐圧とさせて頂いております。通常の使用(SWRが2以下)の場合、7Mhzにて500Wの連続キャリアーでは若干温かくなりますが、SSBのPEP 500Wの運用では、問題はありません。万が一、手で触ってられないような発熱が認められた場合には返品を受け付けますので、ヤフオク連絡ナビよりご連絡ください。

パソコン等へのインターフェアやトランシーバーへの回り込みでお困りの方は是非ご利用ください。この商品は特にU/VのアンテナとHFのアンテナを併用している局長様が、HF帯の運用中にU/Vの同軸ケーブルを介してHF帯への回り込みが発生しているケースに最適です。

全ての商品は出荷前に十分なテストを行っております。本商品は7MhzのCWで250W、SSBで500Wでの運用には問題有りませんが、高い周波数帯では同軸ケーブルの特性のため、次の様な仕様となります。

＜＜仕様＞＞
サイズ: 84 x 60 x 40mm(突起物を除く)
周波数：対応周波数 1.8～450Mhz帯
インピーダンス： 50Ω

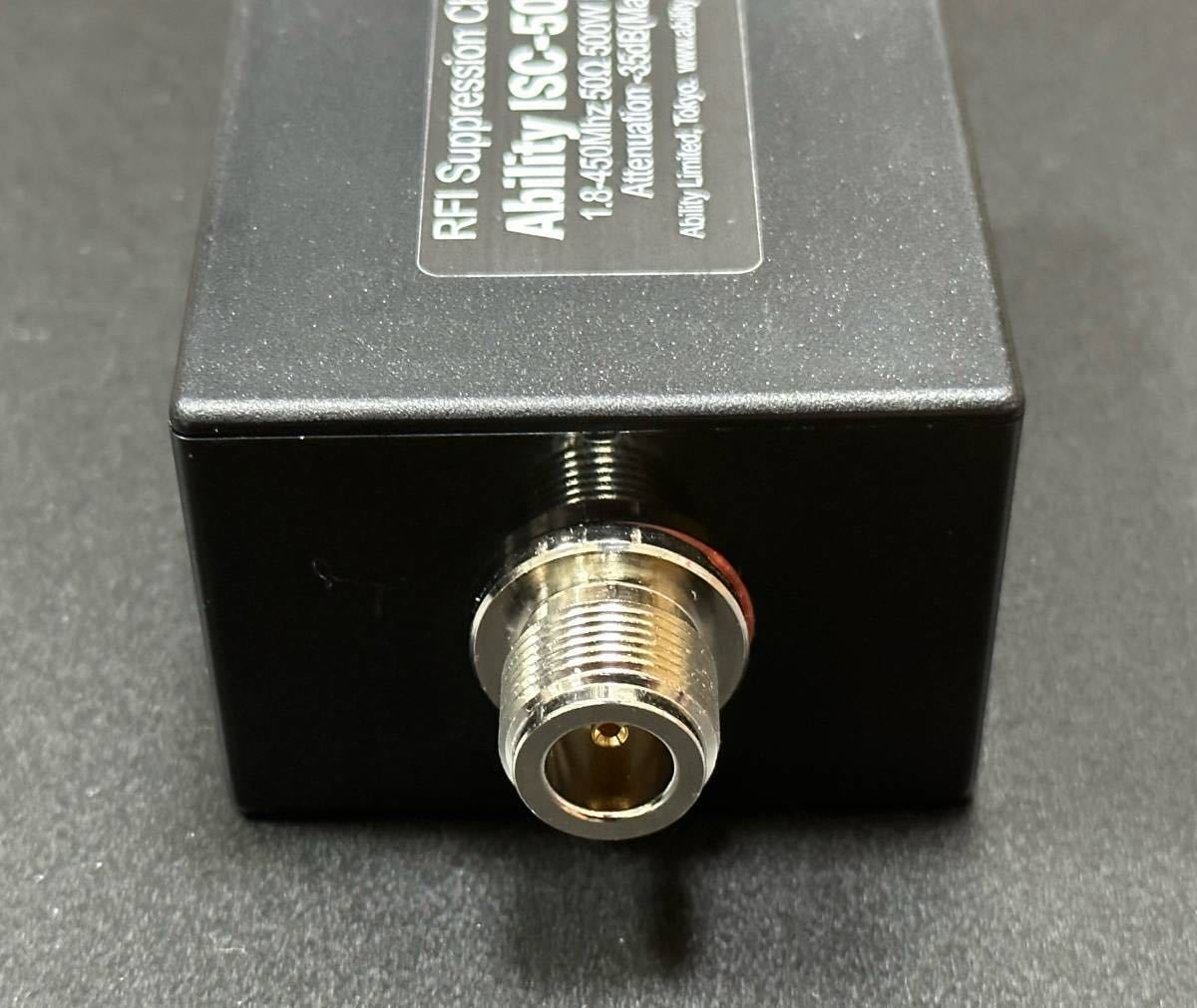

入出力端子： NJ-NJ (MJ型への変更は無償)

挿入損失:
10Mhz 0.10dB
146Mhz 0.24dB
433Mhz 0.40dB

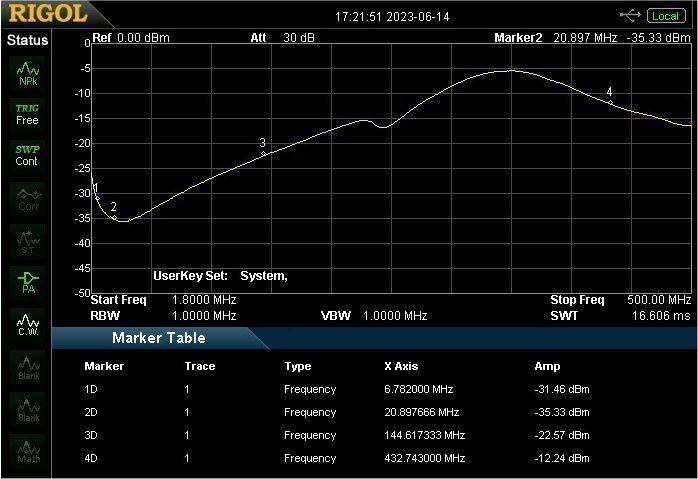

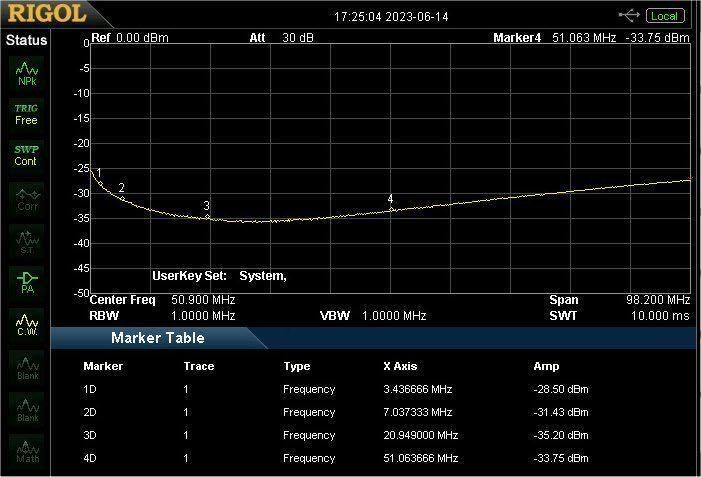

【周波数特性】

3.5Mhz -28.50dB

7Mhz -31.43dB

21Mhz -35.33dB

51Mhz -33.75dB

145Mhz -22.57dB

433Mhz -12.24dB

【耐入力】
1.8～21Mhz帯 500W SSB, 250W CW
  24～28Mhz帯 400W SSB, 200W CW
          50Mhz帯 300W SSB, 150W CW
         144Mhz帯 200W SSB, 100W CW
         433Mhz帯 150W SSB, 75W CW

もし、複数本の同軸ケーブルをご利用の場合は、全ての同軸ケーブルにコモンモードフィルターを導入されることをお薦めします。トランシーバーにより7Mhz帯で運用中に、コモンモードフィルター未設置の430Mhz帯用同軸ケーブルを通じてトランシーバーのヘッドホンに回り込む事例がありました。その他、各種制御用ケーブルを通しての回り込みも考えられますのでご留意下さい。

この商品には芯線がむき出しになっているところが一切ありません。芯線がむき出しでは、折角の同軸関係を崩し、高周波は芯線とシールドに分離されて、芯線からの不要輻射はもとより、シールド側でも高周波回帰ルートにRやX成分が介在し、効果的なアースが期待できず不用輻射を招くことになります。このため、雑音の混入、SWRの悪化等の問題が生じます。特に、コネクター部分が芯線むき出しの上、シールド効果の無いプラスチックのケースに収められているような場合は、雑音の混入、SWRの悪化等の問題が生じる可能性が高くなります。

【製品の働き】
同軸ケーブルを通過する信号には2種類の信号が有ります。一つがコモンモードで、もう一つがディファレンシャルモードの信号です。これらの信号には以下の特性が有ります。

コモンモード
この信号は同軸ケーブルの芯線と編み線を同じ方向に行ったり来たりする高周波で、つまり、同軸ケーブル(芯線+編み線)と大地との間に発生する高周波です。これは、雑音や不要輻射信号が持つ特性で。コモンモードはトライダルコアに対して芯線と網線を同方向に流れるためコアーに大きな磁束を発生させます。このため、フィルターが大きな抵抗となり熱を発生させます。ただ、雑音や送信波から発生するコモンモードはディファレンシャルモードである送信波と比べると通過電力ははるかに小さなものとなります。

ディファレンシャルモード
これは、通常の受信及び送信信号で同軸ケーブルの芯線と編み線を異なる方向に行ったり来たりする高周波です。進行方向が芯線と網線で違う方向に進むのでコアーに発生する磁束は互いに打ち消し合って抵抗とはなりません。このため、基本的に送信波はコアーに熱を発生させません。

この商品は、フィルターの特性で芯線と網線を同じ方向に進む信号に対しては、強力に通過を阻害し、方向が異なる通信信号に対しては、同軸ケーブルの通過損失のみで、フィルターとしては通過を阻害致しません。この事により送受信信号に影響を与えずに雑音やインターフェアの元となるコモンモードのみを低減することが出来ます。

【その他】
当店の商品には多くのバラエティーがありますので、他の商品も是非ご覧下さい。
この商品のコネクターは標準では、NJ型となっています。MJ型がご希望の方は落札後にお知らせ下さい。無償にて変更可能です。この商品は500Mhz帯より高い周波数ではお使いになれません。ご注意下さい。

（2023年 10月 26日 20時 25分追加）
お客様のフィードバックにて「144/430帯において、ノイズ削減効果により聴こえないシグナルが聴こえるようになった」との報告がありました。ありがとうございました。
