電子式タコメータ、電子式スピードメータ用パルス信号変換器です。
パルス信号を、マイコンにて、周期を測定し、2,3,4,6,2/3,3/4,3/2,4/3,1/2,1/3,1/4,1/6,1/8,1/9,1/10,1/12倍のうちの1種類の周波数のパルスを出力します。

回転数表示は、2,3,4,6,2/3,3/4,3/2,4/3,1/2,1/3,1/4,1/6,1/8,1/9,1/10,1/12倍のうちの1種類になります。
ディップスイッチSW4,SW3,SW2,SW1により、出力周波数の倍数を切り替えます。
１回転当たりのパルス数は、必ずしも、気筒数と対応しないようです。
（タコメータまたは、スピードメータの１回転数当たりのパルス数÷パルス信号の１回転数当たりのパルス数）の値を、ケース内のディップスイッチで、設定してください。

倍率	SW1	SW2	SW3	SW4
1/2	OFF	OFF	OFF	OFF
1/3	ON	OFF	OFF	OFF
1/4	OFF	ON	OFF	OFF
1/6	ON	ON	OFF	OFF
1/8	OFF	OFF	ON	OFF
1/9	ON	OFF	ON	OFF
1/10	OFF	ON	ON	OFF
1/12	ON	ON	ON	OFF
2	OFF	OFF	OFF	ON
3	ON	OFF	OFF	ON
4	OFF	ON	OFF	ON
6	ON	ON	OFF	ON
2/3	OFF	OFF	ON	ON
3/4	ON	OFF	ON	ON
3/2	OFF	ON	ON	ON
4/3	ON	ON	ON	ON

ディップスイッチの設定を変更された場合は、電源再投入をお願いいたします。

定常時の出力パルスのデューティ比は、約５０％です。
パルス入力の電圧範囲は、０Ｖ～３０Ｖです。

範囲外の場合壊れる場合があります。（ＣＤＩ方式のイグニッションコイルの１次側は、数百Ｖの電圧が出ており、ご使用になれません。）
また、イグニッションコイルの一次側、二次側とも、通常瞬時高電圧が出ており、直接接続しないでください。
１２Ｖマイナス接地車用で、電源電圧範囲は、ＤＣ８～２８Ｖです。
パルス入力のスレッシュホールド電圧（閾値）は、約２Ｖです。
パルス入力の入力抵抗は約５０ＫΩです。
パルス入力およびパルス出力の最大周波数は、１KHｚです。（デューティ比５０±２０%時）
パルス出力の形式は、オープンコレクタ出力で、印加電圧は、０～３０Ｖ、電流は、５０ｍＡ以下としてください。

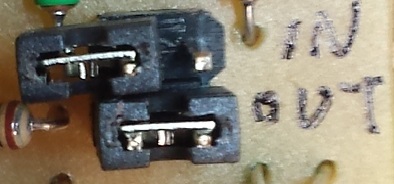

ケース内の設定ピン１（ＩＮと記載の左側）の二つのピンをジャンパピンで接続することにより、入力信号を電源電圧に１０ＫΩでプルアップが可能です。
設定ピン２（ＯＵＴと記載の左側）の二つのピンをジャンパピンで接続することにより、出力信号を電源電圧に１０ＫΩでプルアップが可能です。
ご使用になる機器に合わせて、設定ピンの設定をお願いいたします。
本商品は、すべてのタコメータやパルス信号に対応しているものではありません。
パルス信号の１回転あたりのパルス数、およびタコメータの１回転あたりのパルス数、上記電気的仕様をご確認の上、ご入札をお願いいたします。
プラスチックケースの外形は、Ｗ４０ＸＨ２０ＸＤ５５（単位ｍｍ）です。
信号線は、４本で、下記のとおりです。
１．電源（８－１５Ｖ）赤or橙or桃色
２．マイナスコモン黒or灰or茶
３．パルス入力白or黄（パルス信号と接続）
４．パルス出力緑or青or水色（タコメータの入力と接続。）
ケース内に動作確認用のＬＥＤを内蔵しています。（パルス出力信号に応じて点灯します。）
