スーパー5wayを使用したシングル、シングル、ハムバッカーのレイアウト専用のサーキットです。

スーパー5way
ボリュームポットアルファ 500k
フロント＋センタートーンアルファ250k コンデンサーオレンジドロップ 0.047uF
リアトーンアルファ500k コンデンサーオレンジドロップ0.022uF
配線ベルデン（一部クロスワイヤー）

セレクターは普通にフロントから以下の通りとなります。
フロント
フロント＋センター
センター
センター＋リア（リアハムバッカーコイルタップ）
リア

セレクターの動きはリア側のハーフトーンで自動でリアのハムバッカーがコイルタップになる位で普通の配線ですが、セレクターの位置によって自動でボリューム、トーンの数値が変わります。

○フロント
ポット250k コンデンサー 0.047uF
○フロント＋センター
ポット250k コンデンサー 0.047uF
○センター
ポット250k コンデンサー 0.047uF
○センター＋リア
ポット250k コンデンサー 0.047uF
○リア
ポット500k コンデンサー0.022uF

これまでボリューム1つだと、リアのハムバッカーに合わせて500kのポットを使用していましたので、フロント、センターのシングルの音が固く、高域寄りの音になっていましたが、ピックアップの特性に合わせてボリューム、トーンが自動で変化するので、リアのハムバッカーの音はそのままで、シングルはよりストラトらしい音になります。

ポットが適正な抵抗値になるだけで無く、トーンポットも250k 500kと自動で変化するので操作性も良く、より細かなトーンコントロールが可能です。

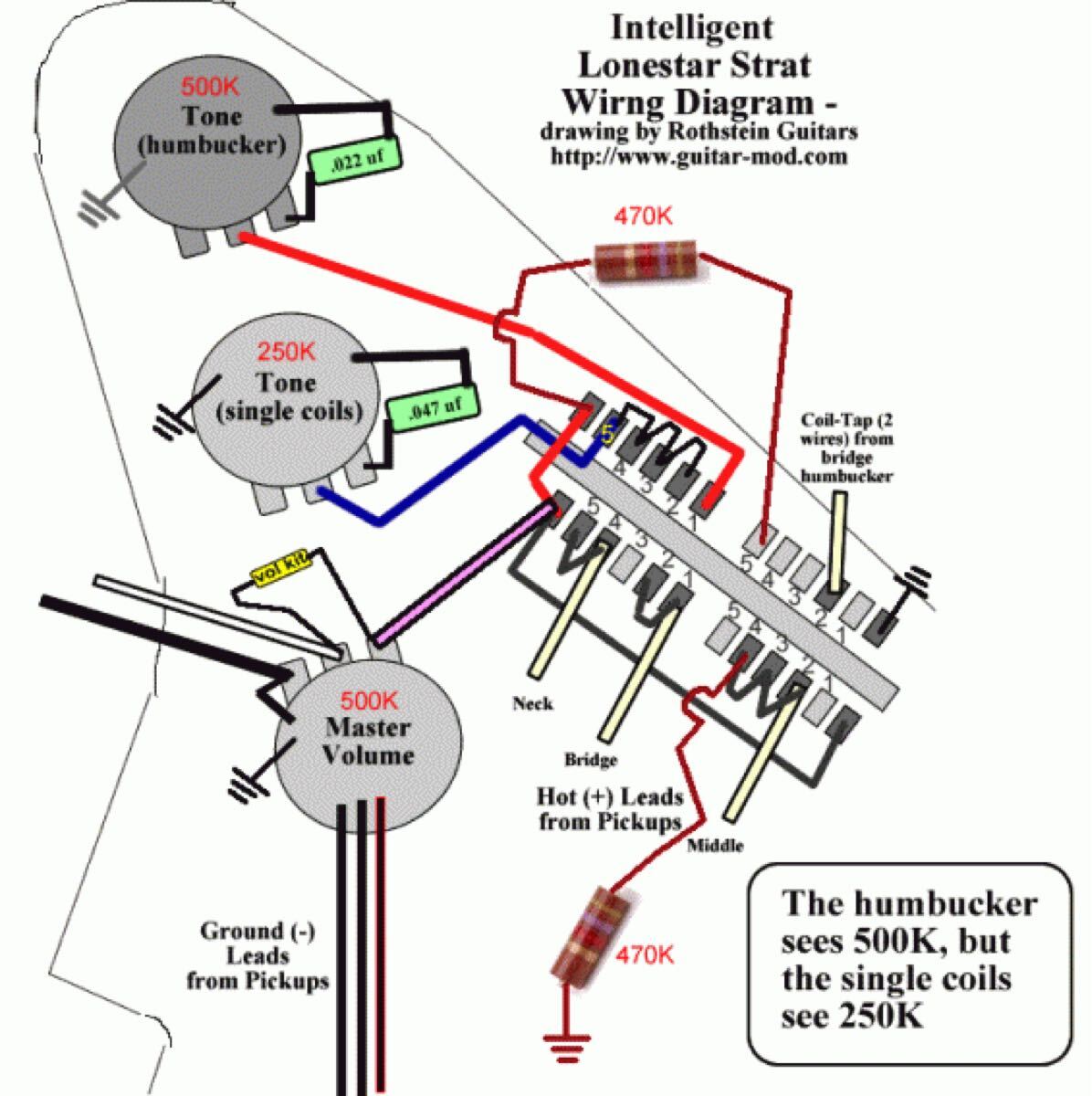

最後の写真は配線図となります。
ピックアップの＋とコイルタップの線ををセレクターに。
ピックアップの－とジャックの－と弦アースはポットの背面に。
ジャックの＋をボリュームポットの真ん中の端子に半田付けして頂ければ完成です。

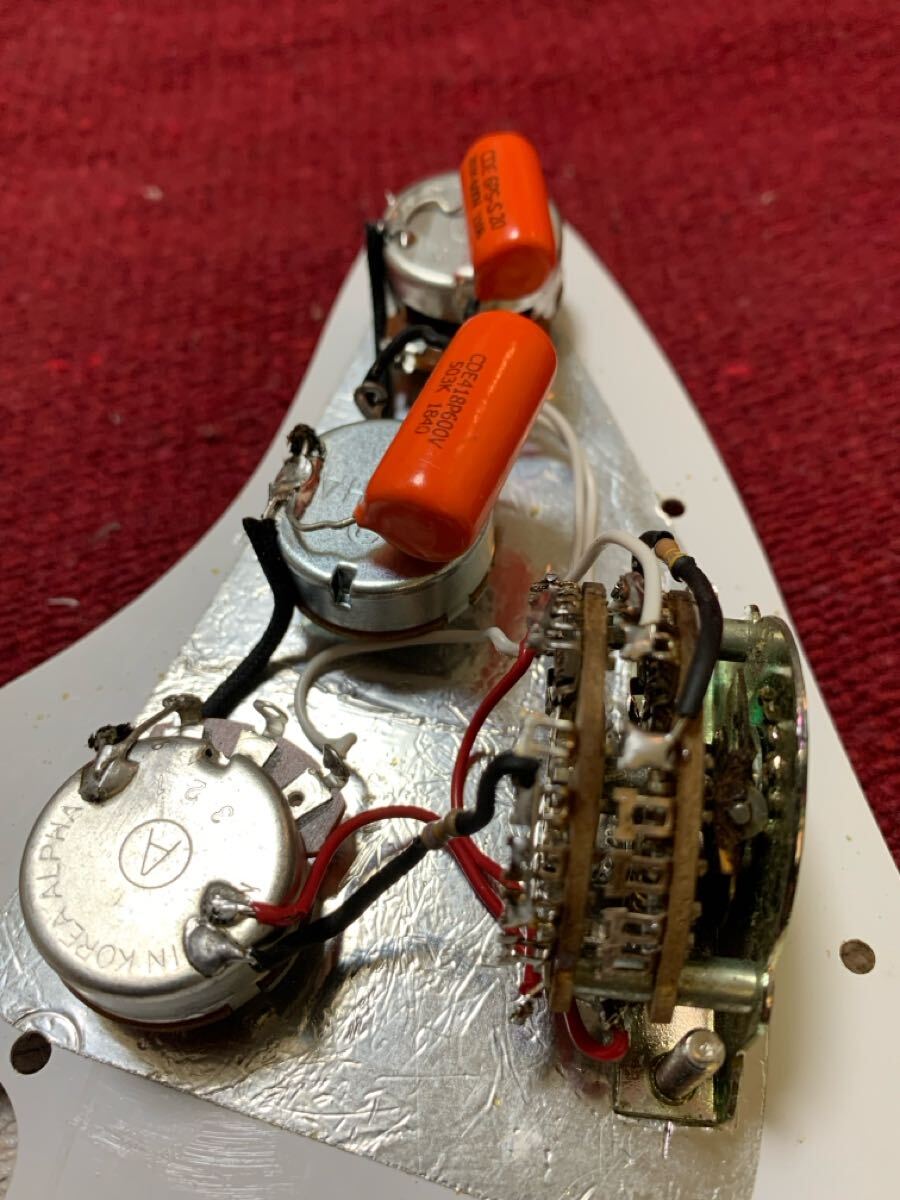

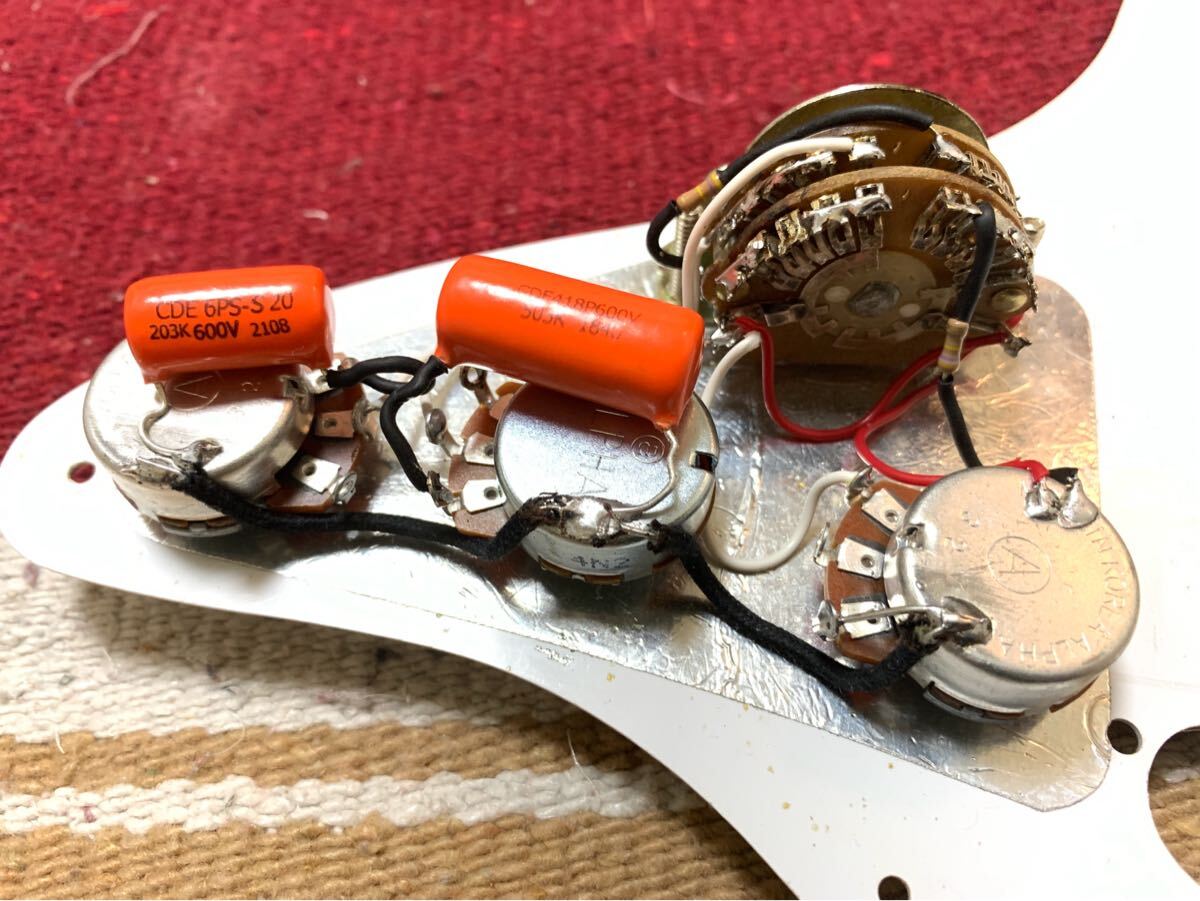

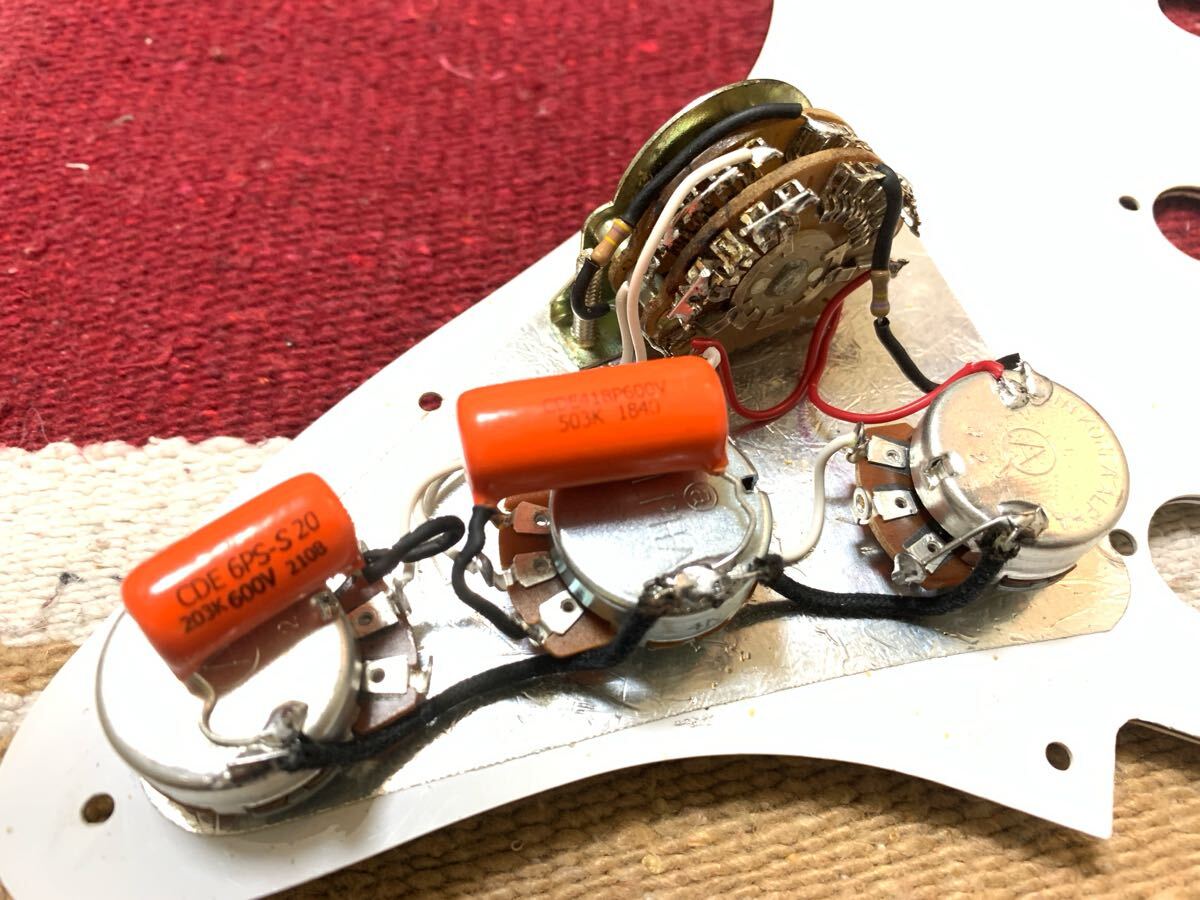

写真は以前制作分ですが、同じ仕様のサーキットの出品です。
