リード125 LEAD125 専用設計　アクセサリー電源　リア用

＊　商品説明は最後まで読んで下さい。

2017～ 2021リード125のヘッドライトがLEDの2BJ-JF45と、
2022～ リード125のヘッドライトがLEDでスマートキーの8BJ-JK12専用ハーネスです。

2BJ-JF45と8BJ-JK12は、リアのシガーソケット電源取り出し用配線がありません。
この変更により、シガーソケットやドライブレコーダー用電源の取り出しにお困りの方向けの割込みハーネスです。

＊　2013～2016 　リード125のヘッドライトがハロゲンのEBJ-JF45については、リアのシガーソケット電源取り出し用配線もフロントのグリップヒーター電源取り出し用配線も標準装備されています。

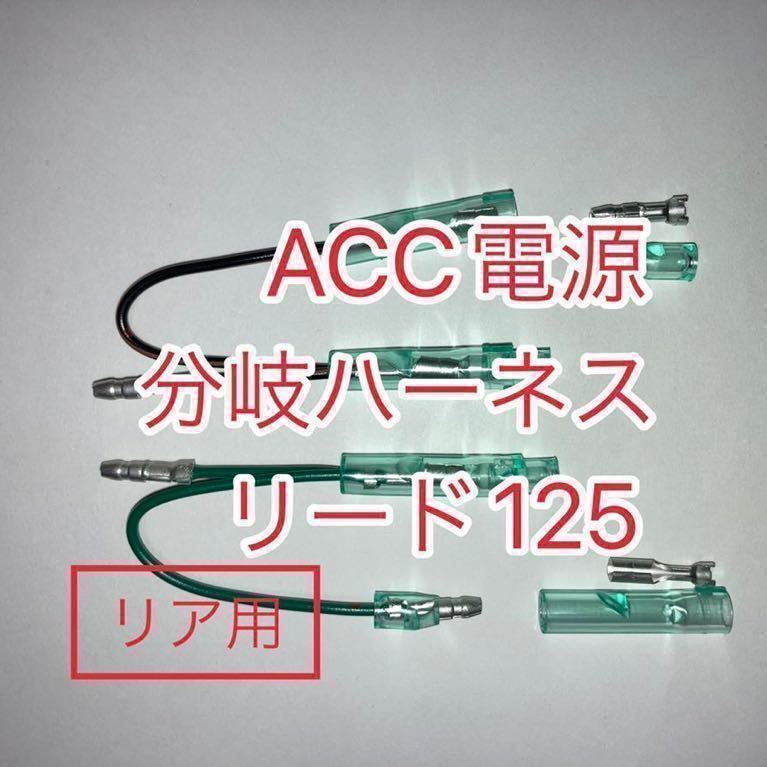

キーがオンになった時に通電するアクセサリー電源（ACC電源）の取り出しハーネスです。

メインキーオンでACC電源オン、メインキーオフでACC電源オフに連動します。

間違って接続しないように、配線は純正ハーネスとなるべく同一色で作成しております。

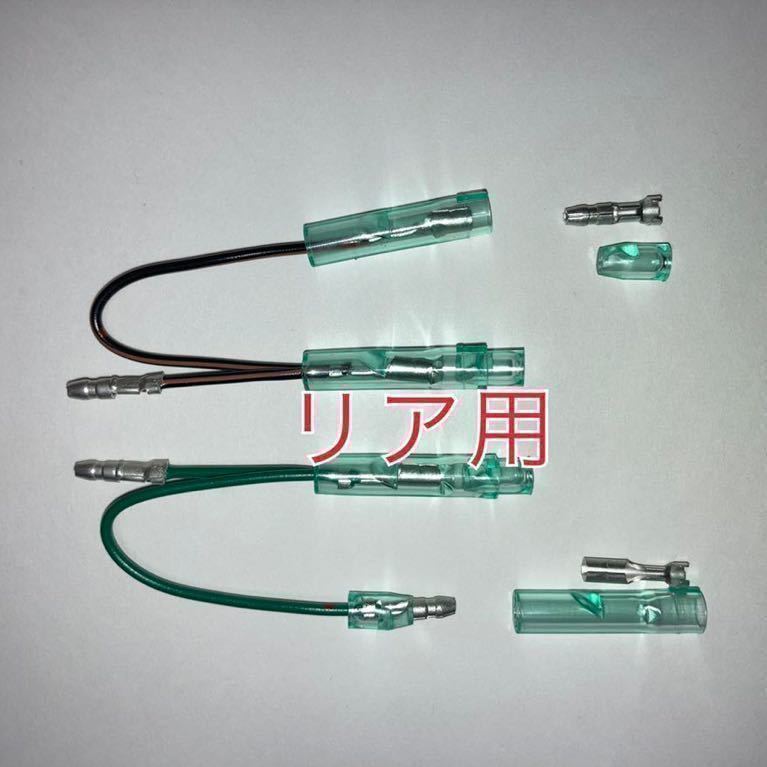

リアのナンバープレートライト配線に、カプラーオンで脱着可能な割込みハーネスです。(ノーマル配線に簡単に戻せます)
このハーネスには、ACC電源(アクセサリー電源)のギボシ付き配線が付いていますので、シガーソケットやUSB電源や電圧計やドライブレコーダーなどもギボシ接続のみで簡単増設可能です。
フロント用は別途出品中です。

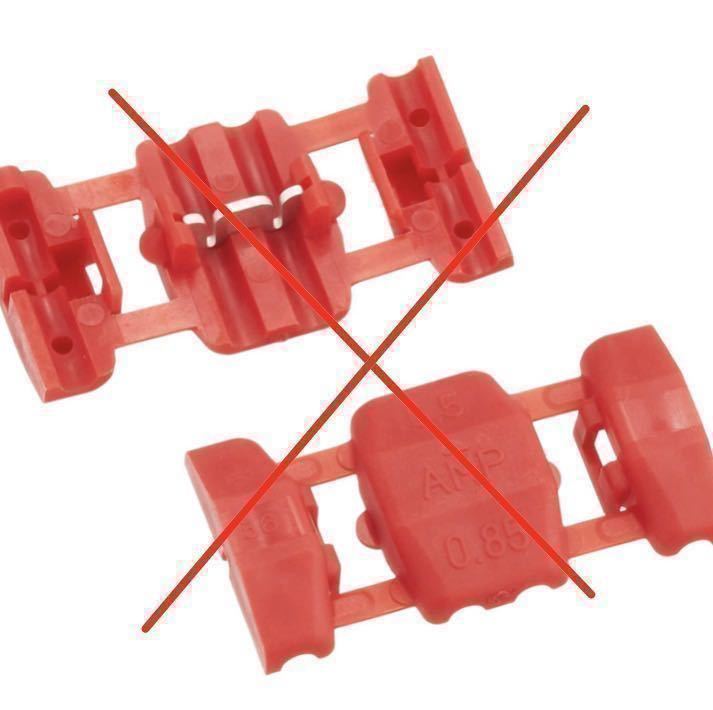

エレクトロタップで純正ハーネスに割り込ませると、接触不良や動作不良が懸念されます。
また、不要になりエレクトロタップを取り外しても、純正ハーネスに付いたキズは修復困難です。
この商品はエレクトロタップではなく、カプラーオンで接続のため心配はありません。

＊＊メインヒューズが切れないからといって、大電流を取り出すことや複数の機器接続で許容範囲オーバーなどは、メインスイッチや純正メインハーネスに負荷がかかり焼損する恐れがあります。
純正ハーネスを守るためにも、追加電装品の前にヒューズの追加や、接続する電装品によってはリレーを使用してACCとバッテリーから接続して下さい。
リレーやヒューズの取付がわからない方は、デイトナ バイク用 アクセサリー電源ユニット D-UNITなどを接続して下さい。
(デイトナ バイク用 アクセサリー電源ユニット D-UNITは、このハーネスとポンづけ可能です。)

全て新品の材料で作成しました。
住友電装製のカプラーと端子を使用。
ケーブルは純正ハーネスと同じ太さの0.5SQ (スケア)を使用。住友電装製のAVS又はAVSS (AVSSはAVSと芯線は同じ太さのままですが絶縁体をさらに薄くした電線です。)

JST日本圧着端子製の防水タイプスリーブとギボシ端子 φ4(通称ホンダサイズのギボシ オス端子サイズ:φ3.55 メス端子サイズ:φ3.5 CA103とCB103)を使用で、デイトナ D-UNITに対応
接続する機器用のギボシとスリーブも付属します。

＊専用カシメ工具を利用して作成しておりますが、当方プロではありませんので、過度な期待はしないで下さい。
作成時期により写真と異なる場合がありますが、機能に変更はございません。

［まとめ］
カプラーオンで割込みするハーネス
配線加工不要
純正配線色でわかりやすい
デイトナ D-UNITに対応

アクセサリー電源の分岐部分からギボシ端子までの配線の長さについては、オーダー可能です。(必ず落札前にご相談下さい。)


タバコやペットが居る環境での保管はありません。

＊　取引上不都合等がない限り取引メッセージは致しません。
メルカリではないので、挨拶文等は不要です。いただきましても返信しません。
匿名取引ですので、名乗らないで下さい。

出品数が多いため、多数の取引通知が届きます。
大切な取引通知の見落としにもつながりますので、
・落札直後のご挨拶
・お支払予定時間のみのご連絡
・お支払い完了についてのみのご連絡
などにつきましては、ご連絡なさらないようにお願いいたします。
同意いただける方のみご入札下さい。

梱包材はリサイクル品を使って梱包しておりますので、御了承下さい。

ご希望の純正パーツ純正部品も対応可能です。出品致しますので、質問欄よりご連絡下さい。

年末年始、ゴールデンウイーク、お盆休み、シルバーウイーク、土曜、日曜日、祝日等は、原則発送休みになります。
(無休の場合もございますので、最新情報を自己紹介欄にてご確認下さい。)
休み期間も落札は可能ですが、発送は休み明けになります。ご理解よろしくお願いします。
なお、お急ぎの場合は、必ず入札前に質問欄より発送予定日をご確認下さい。

最後まで商品説明文をご覧いただきありがとうございます。
