ＵＳＢ接続のデジタルモード（JT65,FT8,RTTY,SSTV,PSK他）＋リグコントロール＋ＣＷ＋音声ＣＱマシーンインターフェースです。

ＹＡＥＳＵ製リグで、ミニＤＩＮ８ピンのＣＡＴインターフェースを有し、ミニＤＩＮ６ピンのＡＣＣ端子を有する機種（FT-100/FT-100D/FT-817/FT-818/FT-857/FT-897)に対応しています。

接続は、すべてコネクタとなっていますので、リグ変更時に対応が容易です。

２ｃｈ（デュアルチャンネル）のＵＳＢ－シリアル変換ＩＣを使用しており、１チャンネル目は、リグコントロールに、２チャンネル目は、ＰＴＴ，ＦＳＫ，ＫＥＹに割り付けていますので、リグコントロールとデジタルモード、ＣＷのソフトを同時に使用可能です。
ＭＭＴＴＹ、ＭＭＳＳＴＶ、ＭＭＶＡＲＩ，ＤＳＣＷ、Ｎ１ＭＭ、令和版ＺＬＯＧ、ＲＴＣＬ、Ｌｏｇｇｅｒ３２、ＣＴＥＳＴＷＩＮ、ＷＩＮＴＥＳＴ、ＪＴ６５－ＨＦ、ＷＳＪＴーＸ、ＪＴＤＸ，ＴｕｒｂｏＨＡＭＬＯＧ、ＨａｍＲａｄｉｏＤｅｌｕｘｅ等で、動作を確認しました。

高周波ノイズ低減用ＥＭＣフィルタを内蔵しています。

動作確認用ＬＥＤ（ＦＳＫ出力、ＰＴＴ出力、ＫＥＹ出力）を有しています。

ポートの配置は、下記となっています。
ＲＸＤＡ、ＴＸＤＡ：リグコントロール。（１チャンネル目）
ＴＸＤＢ：ＦＳＫ出力。（２チャンネル目）
ＲＴＳＢ：ＰＴＴ出力。（２チャンネル目）
ＤＴＲＢ：ＫＥＹ出力。（２チャンネル目）
パドル入力はありません。

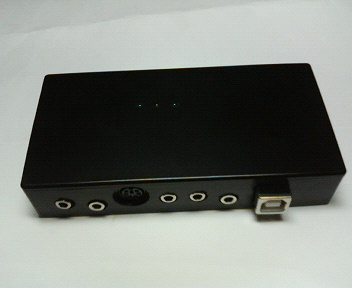

コネクタは、右側から、ＵＳＢ接続用、リグコントロール、キー出力、ＰＴＴ出力、リグ接続用（ミニＤＩＮ６Ｐ）、パソコンのスピーカ端子、パソコンのマイク端子との接続用です。

下記４本のケーブル（各長さ約１ｍ）を含んでいます。

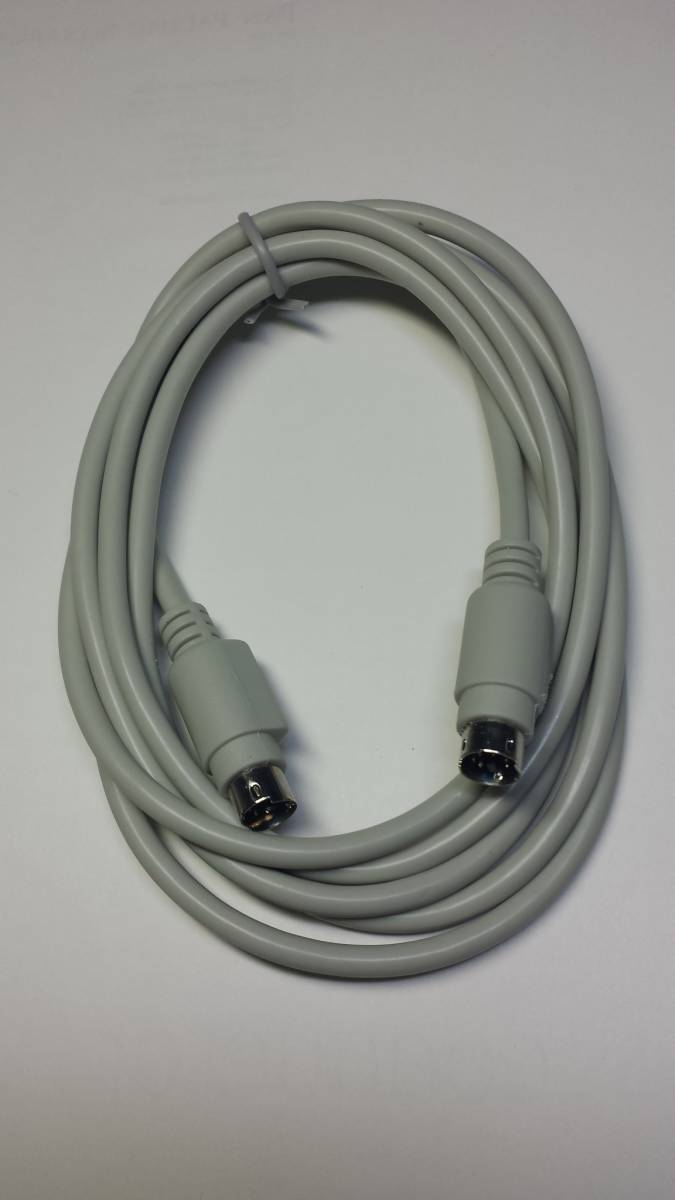

１．ＤＡＴＡ端子との接続用（ミニＤＩＮ６ピン－ミニＤＩＮ６ピン）

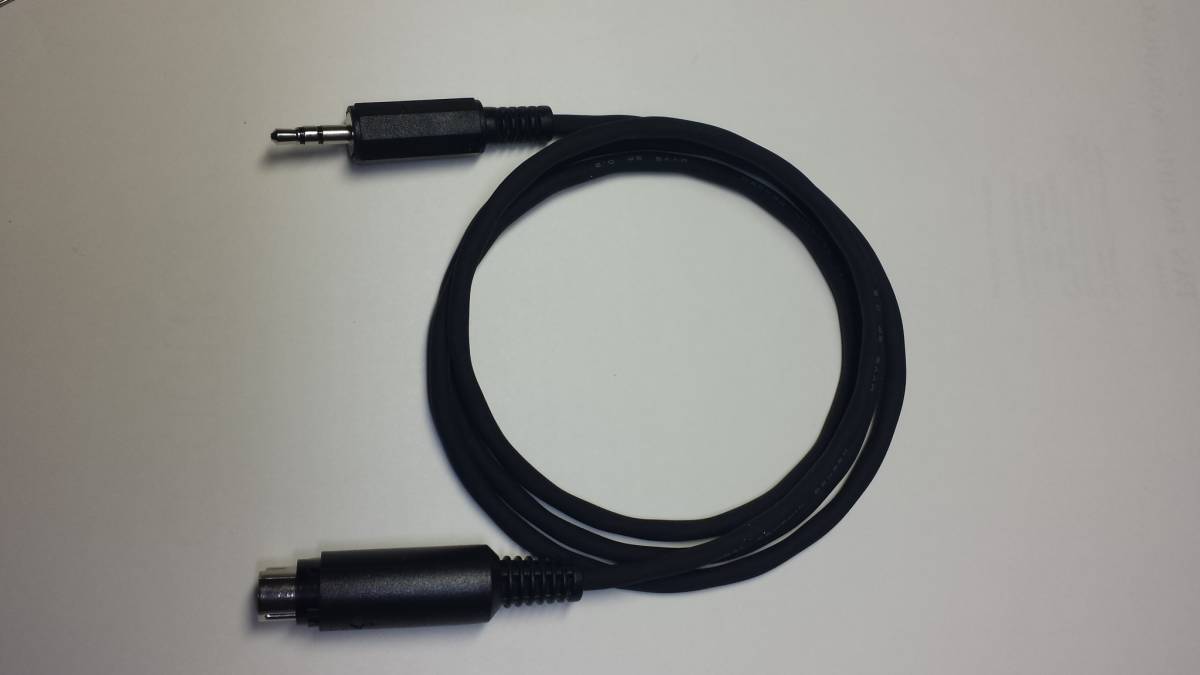

２．リグコントロール（ＣＡＴ）用（３．５ｍｍステレオミニプラグーミニＤＩＮ８ピンプラグ）

３．パソコンのマイク端子との接続用（３．５ｍｍステレオミニプラグー３．５ｍｍステレオミニプラグ）

４．パソコンのスピーカ端子との接続用（３．５ｍｍステレオミニプラグー３．５ｍｍステレオミニプラグ）
タカチ電機のプラスチックケースＳＷ－１２０に組み込んでいます。

取扱説明書は、下記からダウンロードをお願いいたします。

https://jn2amd.cloudfree.jp/usbrigcwsound32manual.pdf

ご使用になるソフトがリグに対応しているかご確認の上、ご入札をお願いいたします。

なお、下記ケーブルは、含んでおりませんが、ご落札いただいた方には、下記ケーブルを追加価格にて、供給させていただきます。（本商品と同時発送時は、送料込み）
（１）ＫＥＹ（ＣＷ）用（３．５ｍｍモノラルミニプラグ－３．５ｍｍ標準ステレオプラグ）６００円／本
（２）ＵＳＢケーブル（ＵＳＢ－Ａタイプ－ＵＳＢ－Ｂタイプ）３００円／本
上記ケーブルを、ご入用の場合は、ご落札後、ご連絡いただければ、幸いです。
リグのＤＡＴＡ端子を使用するために、リグ側の設定が必要です。
例えば、ＦＴ８の場合は、下記設定が必要です。
FT-817とFT-818の場合、メニューモード26のDIG MODEをUSER-Uに、リグのモードはDIGに変更が必要です。
FT-857とFT-8９7の場合、メニューモード001のEXT MENUをONに設定後メニューモード38のDIG MODEをUSER-Uに、リグのモードはDIGに変更が必要です。
FT-100とFT-100Dの場合、メニューモード34のAFSK MODEをPKT-Uに、リグのモードはDIGに変更が必要です。
詳細は、リグの取扱い説明書を、ご参照ください。
