※この商品は通常価格よりも安く設定しております。
とてもお買い得になりますのでこの際いかがでしょうか。

※こちらの整備書(配線図集)は、パーツ等を購入した際に付属していた冊子をさらに詳しく説明した配線図集になります。

************************************************************************************

スカイライン FR32型 HR32型 HCR32型 配線図集 1989年5月版。
編集発行：日産自動車株式会社、印刷発行：2003年（平成15年）9月 （増刷）。
日産自動車株式会社内 原本複製純正品。
新品・未使用・絶版品。

R32型車の回路図・配線図をまとめたものです。R32型車すべての基本となる配線図集です。


本書に記載されている項目は、

① 車台打刻実施始番号：
　　・FR32-000001～ HR32-000001～ HCR32-000001～

② 本書を使うにあたっての基礎知識：
　　2-1 回路図、配線図の識別色
　　2-2 配線の色
　　2-3 コネクター シンボル記号
　　2-4 コネクター部のたどり方
　　2-5 複合スイッチ部のたどり方
　　2-6 回路の接続表現
　　2-7 リレー
　　2-8 配線ぎ装図
　　2-9 インデックス
　　2-10 回路図
　　2-11 配線図
　　2-12 略記号

③ ヒューズ：

④ インデックス一覧表：

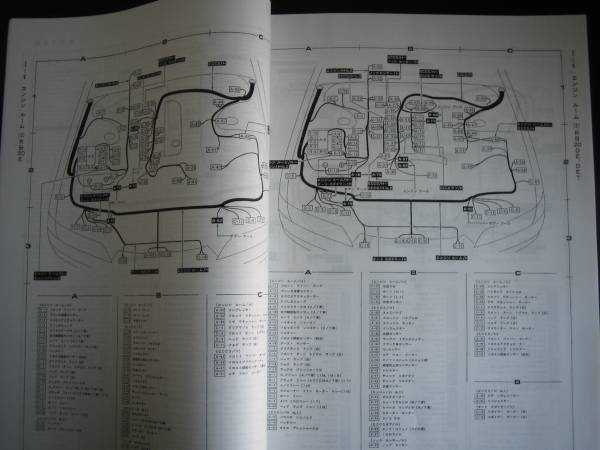

I. 配線艤装図：
　　I-1　エンジンルーム
　　（1）CA18i
　　（2）RB20E
　　（3）RB20DE，DET
　　I-2　ダッシュ
　　I-3　ボディー
　　I-4　ドア

C. 回路図…（折込）：
　　C-1 エンジン，Ａ/Ｔ回路
　　C-2 エンジン，Ａ/Ｔ，Ａ/Ｃ回路以外
　　C-3　エアコン回路

W. 配線図…（折込）：
　　W-1　CA18iエンジン搭載車
　　W-2　RB20E，DE，DETエンジン搭載車
　　W-3　ECCSハーネス
　　（1）CA18i
　　（2）RB20E
　　（3）RB20DE，DET
　　W-4　ドアハーネス
　　W-5　オートスポイラーシステム
　　W-6　ハイキャスシステム
　　W-7　ASCDシステム
　　W-8　エアコン ハーネス
　　W-9　4WASシステム

◎ 回路図：
　　・C-1 4WD車（RB20DET、RB26DETT搭載車）

◎ 配線図：
　　・W-1 4WD車（RB20DET、RB26DETT搭載車）
　　・W-2 ECCSハーネス
　　　（1）RB20DET
　　　（2）RB26DETT搭載車
　　・W-3 E-TSシステム



など、以上9項目に分かれて説明されております。

わかりやすく詳細に説明されており、愛車のメンテナンスやチューニングなど 整備士の方はもちろんのこと、趣味としてDIYをする方にも是非とも必需品の本ではな いでしょうか。
この電気配線図集があるのとないのとでは作業の効率はもちろん のこと、愛車を知る上において大変重要な位置を占めています。


自宅での保管と違い、メーカーでの保管でしたのでとても綺麗です。
長い間の保存や湿気などによる色あせなどは一切ありません。新 品・未使用ですので安心して購入いただけます。

発送は、定形外郵便で送料920円になります。
一切の手抜きなどはせず、きちんと梱包しますので安心していただいて大丈夫です。



******************************************************************************

※R32型スカイラインシリーズは、こちらになりま す。

「R32 スカイライン」 （👈クリック）

是非ともご参照ください。
