★☆オーディオマルチセレクター(切替器)スピーカー(6ch)+アンプ(2ch)+LINE IN(3ch)リモコン操作可能(LINE OUT/アンプ連動、ダミー抵抗あり)☆★

★	商品説明

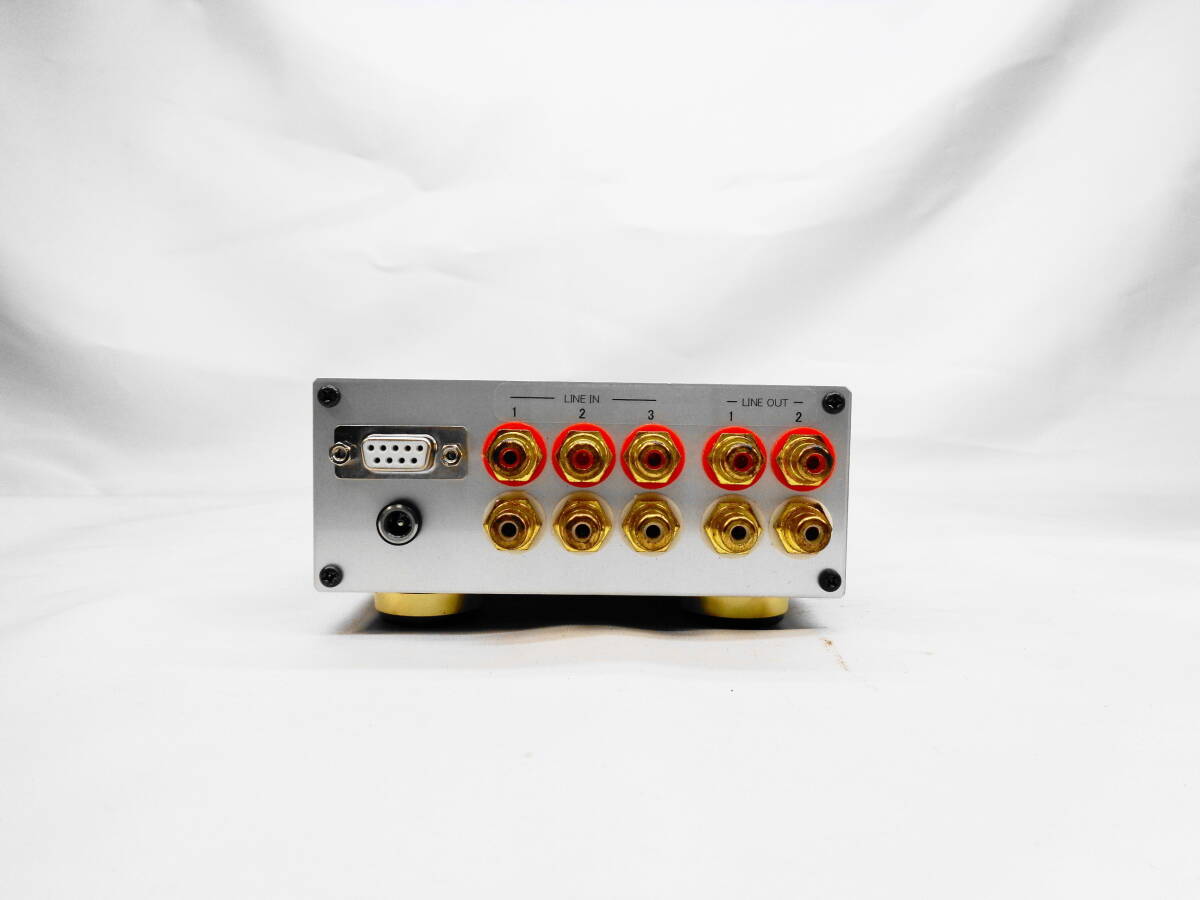

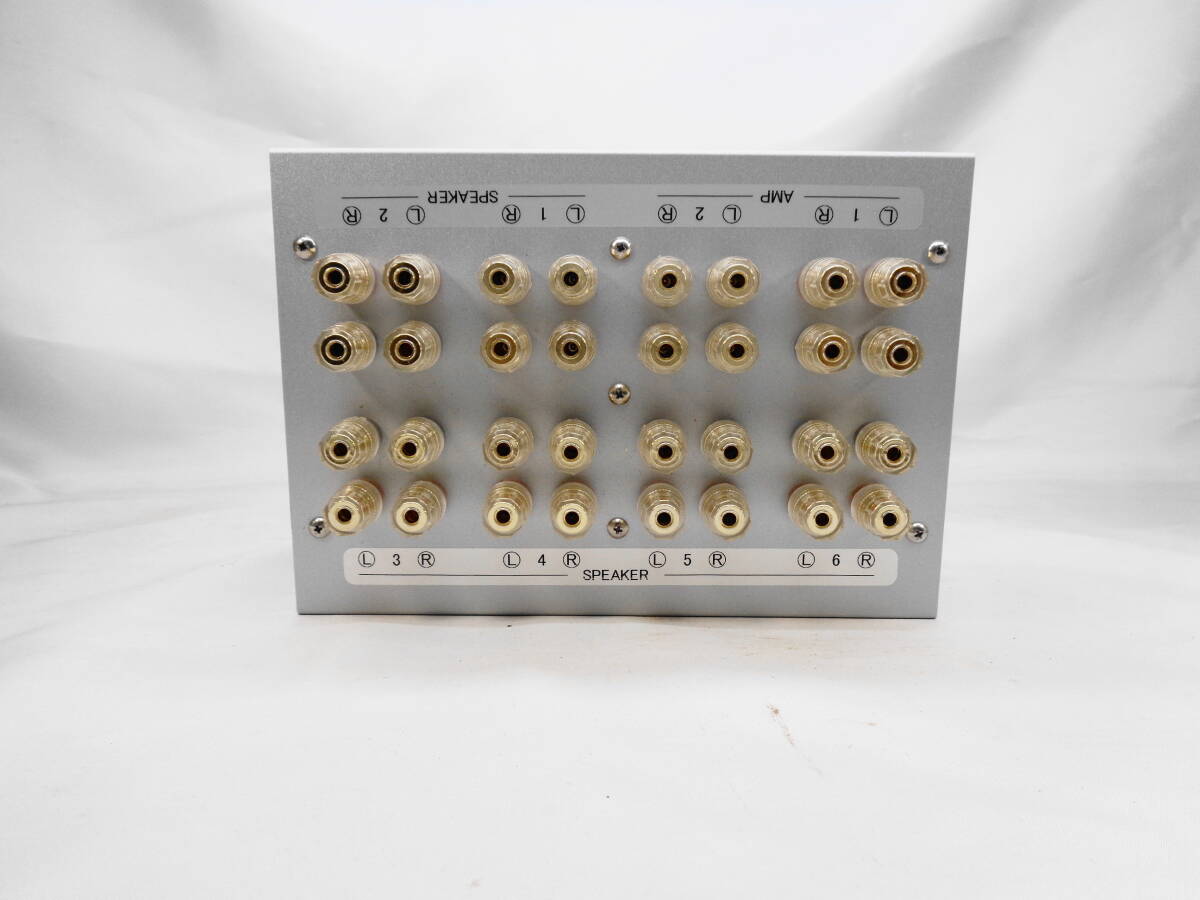

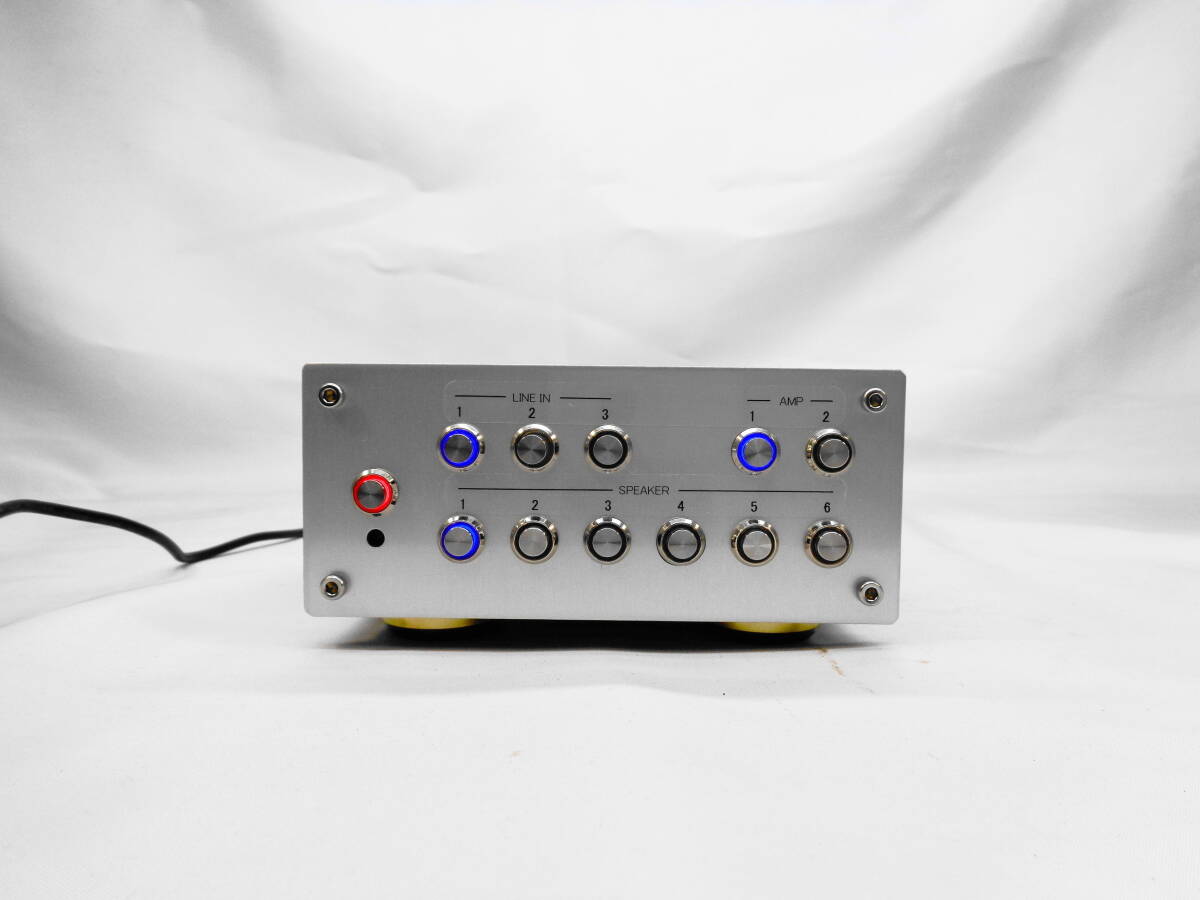

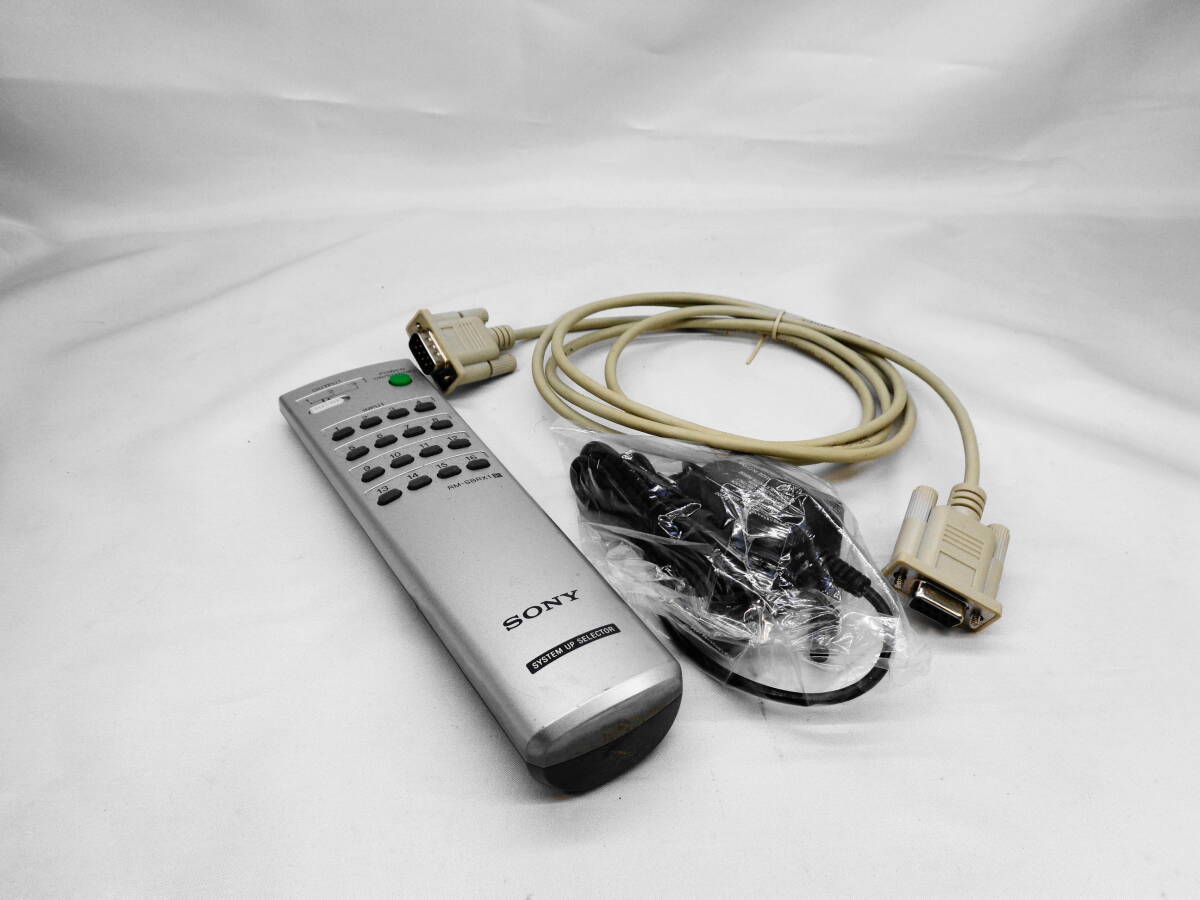

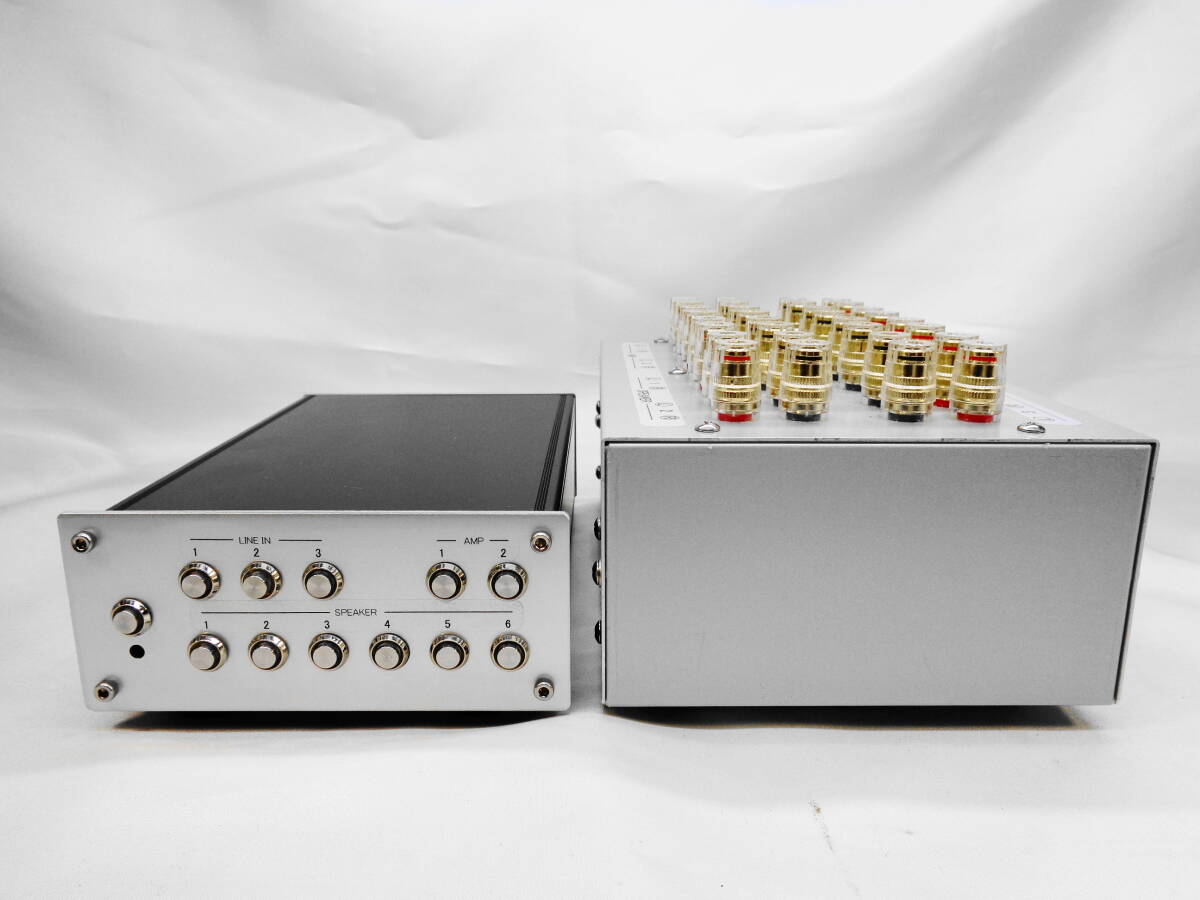

ご覧いただきありがとうございます。説明が長くなりますが最後までご一読ください。セレクターを小型化する為に操作部分と重いケーブルを接続するスピーカー/アンプ端子部分を分離した物になります。今回真空管アンプを購入したのを機に真空管アンプ対応のオーディオマルチセレクター(切替器) を試作しました。すべての真空管アンプで動作確認を行ってはいませんがセレクターの仕様に記載してる内容で使用可否をご自身でご判断ください。ちなみにAS-50Rの取説には、 ●使用上の注意(抜粋) 本機に接続される製品の破損を防ぐため、本機の切替操作は必ずアンプの音量を絞ってから行なってください。本機に接続される製品の破損を防ぐため、本機との結線時は必ずアンプの電源を切った状態で行なってください。 (本器はノンシューティングタイプのセレクターボックスのため特に真空管アンプ使用時は出力回路を保護するためにも必ず守ってください。) と記載されています。参考までにこちらで動作確認した真空管アンプはメーカーの使用注意書きに『電源を入れる前に、スピーカー出力が接続されていることを確認してください。接続されていない場合、負荷出力なしで本機が損傷する可能性があります。』と記載されたアウトプットトランス式(負荷インピーダンス：4Ω/8Ω、スピーカー出力：3W+3W)のものを使用しました。 ■ 仕様 ■ 　●動作についてはマイコンで制御していて各系統のチャンネルのどれか必ず1チャンネルがONになるように切り替えます。　　※複数のチャンネルがONになることはありません。　●スピーカー6系統を切り替えます。　　・ターミナルは金メッキ品を使用しています。　　・プラス側、マイナス側ともに切替ています。　●アンプ2系統を切り替えます。　　・ターミナルは金メッキ品を使用しています。　　・プラス側、マイナス側ともに切替ています。　●LINE IN3系統を切り替えます。　　・ターミナルは金メッキ品を使用しています。　　・アース側は共通です。　●LINE OUT2系統)を切り替えます。　　・ターミナルは金メッキ品を使用しています。　　・アース側は共通です。　　　※アンプ切り替えと連動しますのでSWはありません。(その為、単独での切り替えはできません) 　●操作方法はフロントパネルの押しボタンSWとリモコンによりダイレクトに切り替えが出来ます。　●切替回路はすべてソケット付きのリレーを使用していますので定期的な交換が可能です。　　・スピーカー用とアンプ用の切替リレーには定格接点容量 AC250V 5Aを使用しています。　　・LINE IN/OUT用の切替リレーには定格接点容量 DC30V 2Aを使用しています。　●押しボタンSWにはLEDの動作表示付きです。　●音の通り道のはんだ付けはすべてOYAIDE SS-47を使用しています。　●スピーカーとアンプ用のターミナルとリレー間の接続はMONSTERケーブル 16ゲージ ME-S16を使用しています。　●スピーカーとアンプ用のリレー間の切り替え基板の配線は1.25mmの銅単線を使用しています。　●LINE IN/OUT用のターミナルとリレー間の接続はAWG24の銀メッキ線を使用しています。　●LINE IN/OUT用のリレー間の切り替え基板の配線は0.65mmの銅単線を使用しています。　●アンプのセレクトOFF時は真空管アンプ対応用のダミー抵抗(8.2Ω)が接続されるようになっています。　　※すべての真空管アンプに対応している訳ではありませんのでご注意ください。　　※ダミー抵抗について補足します。　　　ダミー抵抗はアンプのセレクター部分に付いています。　　　その為、スピーカーのセレクターで接続していないチャンネルを間違ってセレクトすると結果的に回路がオープンになります。　　　これの対策として使用していないスピーカーの端子にダミー抵抗を接続する事をお勧めします。　　　製作例として9枚目の画像を追加しましたので参考にしてください。　●電源ON時に電源OFF時の各切替チャンネルを記憶しています。 ■ ケースサイズ ■ 　　●制御ケース　　　W124mm×H50mm×D189mm(突起物含まず) 　　●アンプ/スピーカー切替ケース　　　W200mm×H75mm×D140mm(突起物含まず) 　　　※ケースには加工による擦り傷や使用による傷等あります。 ■ 付属品 ■ 　●ACアダプター(DC12V) 　●リモコン　　※1-3はLINE IN切替、5-6はAMP切替、9-14はスピーカー切替に使用します。　●接続コード(約1.5M) ■ その他 ■ 　●使用上の注意　　※本機はオーディオ信号専用のセレクター・ボックスです。オーディオ機器以外は接続しないでください。　　※本機にスピーカーケーブルを接続する時は(＋)と(－)がショートしないよう充分注意してください。　　※本機に接続される製品の破損を防ぐため、本機との結線時は必ずアンプの電源を切った状態で行なってください。 ■ 製作依頼について ■ 　●セレクト用のマイコンは変更になりますが現時点で1系統10ch(Max11ch)までの切替が可能なセレクターは製作可能です。　●ご依頼のタイミングにもよりますがお時間を頂く事もあります。　●ご興味のある方はお問い合わせください。 ■ 最後に ■ 音の劣化を最小限にと自分なりに考えて製作しました。音源伝達間にセレクターという余計なものが入るわけなのでわずかでも音に劣化が出ると思いますが私の耳ではそこまで分りませんでした。どちらかというとリスニングポジションを動かずリモコンで瞬時に切り替えて聴き比べが出来る方がメリットが大きくてとても便利だと思います。是非一度お試しください。

★	注意事項

★たまに真空管アンプでの使用可否について質問されますがリレーで切替を行う関係上、切替のタイミングで数msですがチャンネルの出力側は　オープンになりOPT(アウトプットトランス)等を破損する恐れがありますので音出しでの切替は避けた方が良いと思います。　※すべての真空管アンプに言えることではありませんので所有されている機材をご確認ください。 ★説明文にある以外の技術面の質問にはお答えできませんがそれ以外の質問には出来るだけお答えするつもりです。 ★お約束ですがノーキャンセル、ノークレーム、ノーリターンにてお願いします。 ★商品到着後、動作しない場合は48時間以内にご連絡ください。　※大変申し訳ありませんが念のためセキュリティテープを張っていますのでケースを開けてからの連絡はご遠慮ください。 ★他の発送や値引き等の交渉には応じられません。 ★海外発送はいたしません。 ★評価の悪い方や評価が少ない方の入札を取り消す場合がありますので事前にお問い合わせください。 ★自作品のため、上記の商品説明等の内容をご了承頂けない方は入札をご遠慮ください。 ★商品はあくまで手作り品であり、市販品の様な精巧な物ではありません。細かい事が気になる方は入札をお控え下さい。 ★上記注意事項をよく理解した上で入札をお願いします。 ★輸送中のトラブル等で動作しない場合は誠意対応させていただきますのでご連絡ください。

★	発送詳細

★発送方法ですがゆうパック着払い(120サイズ)を予定しています
