※箱傷みあります。

これ１台でＨＦからＵＨＦまでＯＫ! !
自作派ハム必携のＳＷＲアナライザー

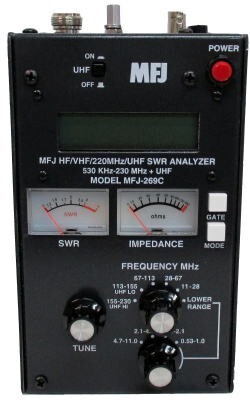

MFJ-269D

●専用マイクロプロセッサーの採用により、小型・軽量 化に成功
●RF信号発振器内蔵につき、トランシーバー等の外部信号不要、また内部電源（電池） だけで動作するので、アンテナ給電部等被測定物の直ぐ側で使用可能
●周波数測定器としての機能あり、周波数カウンターとして使用可能
その他HF/VHF SWRアナライザーの名機として定評あるＭＦＪ-259Cと同じ。但しUHF帯 は下記の項目のみ測定可能
VSWR／反射損失／整合効率／反射係数
●添付品：N-M変換コネクタ（写真のターミネータは付属しません）
●オプションとしてディップメーター・アダプター（MFJ-66C）・キャリングケース（MFJ-39D）があります。

仕様

入力インピーダンス：50Ω
測定周波数単位：01?230MHz
UHF(415?470MHz)
VSWR計測範囲：1.0?3.0
高周波抵抗測定範囲： 0?400Ω
抵抗メーター精度：スケールの中心で±10％
周波数カウンター計測範囲：0.53?470MHz
カウンター・サンプリング周期： 0.01、0.1、1.0（sec）
周波数カウンター：入力レベル ピーク電圧2V以下 DC印加厳禁
供給電圧・電源： DC11?16V 14.5Vで150mA
電池構成：単3×10個（アルカリ又は高性能リチウム電池）
大きさ：184H×108W×83Dmm
重さ： 約650g（電池含まず）
測定可能な項目
被測定物 測定項目・内容
アンテナ：ＶＳＷＲ、インピーダンス、リアクタンス、共振周波数、帯域幅
アンテナチューナ：ＶＳＷＲ、帯域幅、周波数
RFアンプ：入出力同調回路の調整、チョークコイル、高調波抑制回路、トラップ 回路の点検
同軸給電線：ＶＳＷＲ、長さ、速度係数、近似値のＱと損失、共振周波数とインピー ダンス
フィルター：ＶＳＷＲ、減衰量、周波数範囲
空洞共振器：（整合スタッブ付） ＶＳＷＲ、近似値のＱ、共振周波数、帯域幅、イン ピーダンス
トラップ：共振周波数と近似値Ｑ
同調回路：共振周波数と近似値Ｑ
小容量コンデンサー： 容量値、自己共振周波数
ＲＦチョークとインダクター： 自己共振周波数、直列共振点 送信器及び発振器 周波数
ディスプレイで直読できる測定値
同軸ケーブルの電気長（フィート、度）、給電線の損失（dB）、キャパシタンス (pF)、インピーダンスZ（Ω）、インピーダンス位相角（度）、インダクタンス （μH）、リアクタンスX（Ω）、抵抗R（Ω）、共振周波数（MHz）、リターンロス （MHz）、信号周波数（MHz）、VSWR（Zo）
