短縮型　7M帯ツェップアンテナ　全長13.4m　自作/未使用

收藏该商品

短縮型　7M帯ツェップアンテナ　全長13.4m　自作/未使用: 商品编号：m1160213376 【浏览原始网页】

当前价：RMB 426

加价单位：250日元

日元：8500.00円

出价：0次直购价：RMB 425.85

账户升级，享受无限制出价！《会员制说明》

商品件数：1

商品成色：新品

日本邮费：买家承担

可否退货：不可以

开始时间：2025-10-23 19:48:36

结束时间：2025-10-30 19:48:36

自动延长：有可能

提早结束：有可能

商品详情参考翻译下标记录新手必读

划词翻译上线，鼠标选择文字自动翻译,翻译内容仅供参考，如有疑问请咨询小觅翻译。

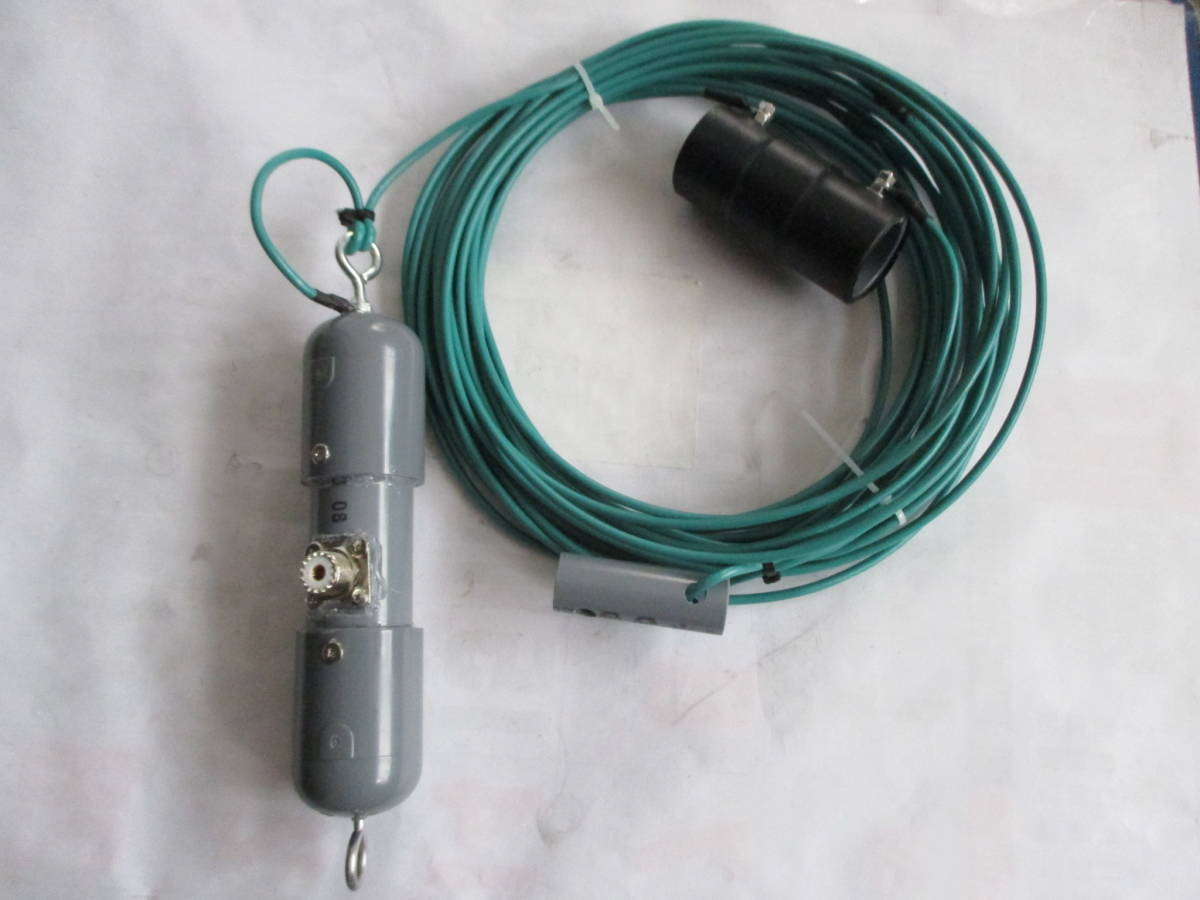

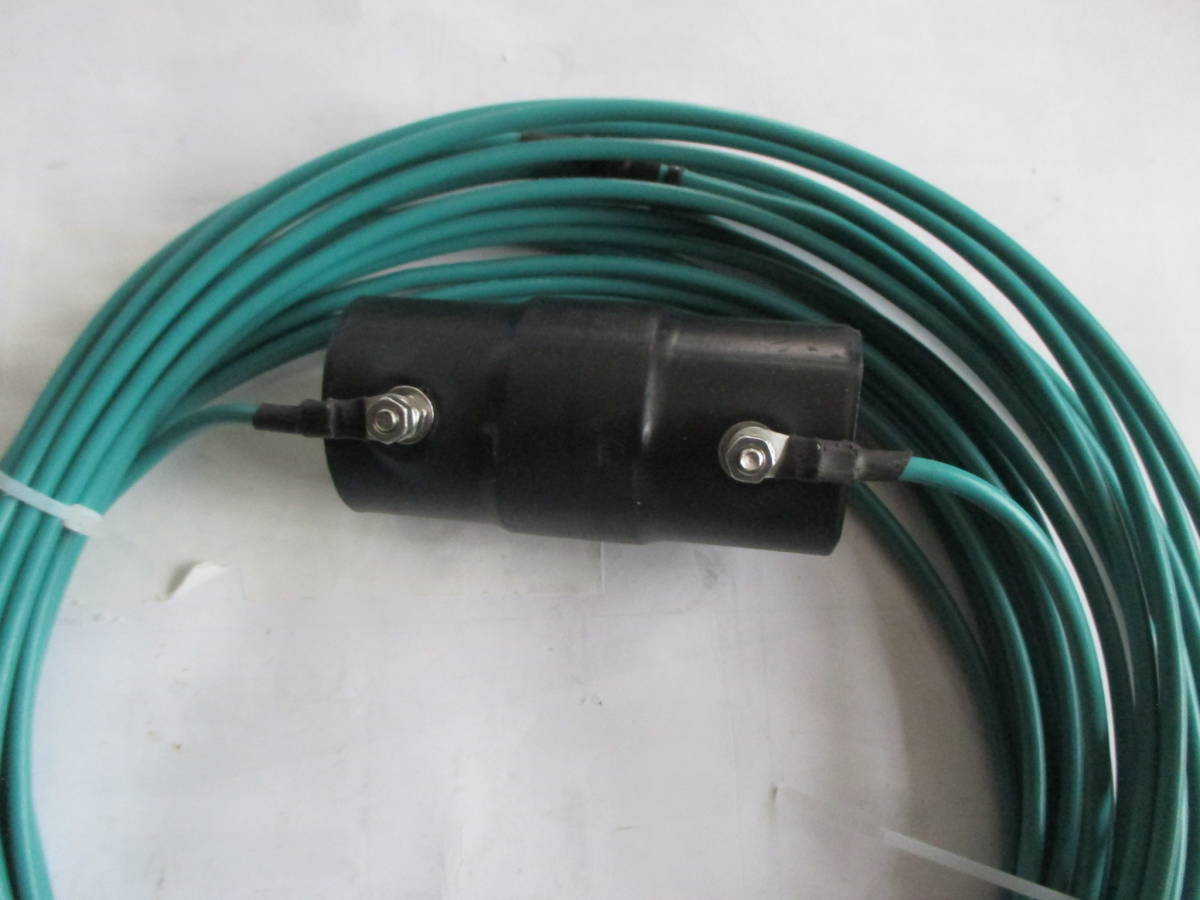

■7MHz帯1/2波長拡張バンド対応、短縮コイル入り(短縮率67%) ツェップアンテナ。

フルサイズが無理な方へ最適です、全長約13.4mです、これ以上短くすると効率落ちるのでこの位いが実用上ベストです。

簡単にセット出来き設置方法の選択肢は水平/傾斜/折り曲と自由度があり調整も一か所で素早くできます。

マッチングBOX、コイルは全天候タイプで防水/強度対策も充分な作りです。

給電部は100Wで約1.4KVの電圧かかります、計算上は耐圧450Wですが、安全の為PEP200W以下で使用ください。

FT8は50W以下です、これ以上はHiパワー仕様をお勧めします。Hiパワー仕様は2000円UPになります。

追加料金は口座振り込みになります、ご希望であれば連絡ください。

※エレメントの色、在庫状況により「青、緑、黒」になる場合があります。

※1/2波長フルサイズツェツプアンテナも同時出品していますのでご覧ください。

落札後は製作上の瑕疵以外はNC/NRとなります。

写真はイメージです。

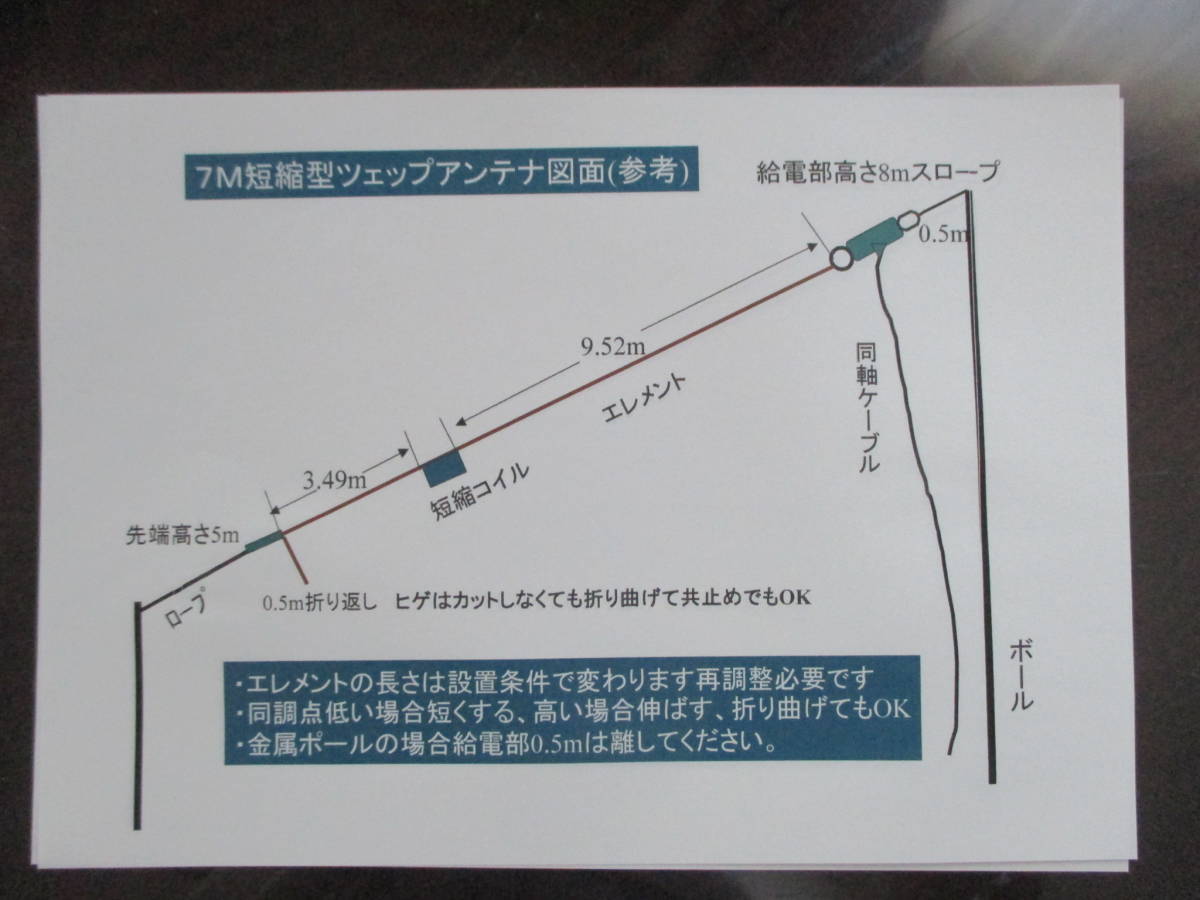

【設置と調整に付いて】

このアンテナは1/2λワイヤーアンテナです、電圧腹給電で働くためインピーダンスが非常に高く50Ωの同軸ケーブルでは直接給電できませんその為に、高圧に耐えるコイルルとコンデンサー(ＬC回路)で構成された整合器(給電部)です。給電部はそれぞれのバンド専用につき、他のバンドには整合しません。ダイポールアンテナに比べ、設置が容易なことが特徴です。ダイポールアンテナでは開く角度でインピーダンスが変化します、調整も両端で調整しますが、このアンテナは先端の折り返し１ヶ所の調整で済みます。

【設置】

アンテナは出来るだけ地上高く設置して下さい。
展張にはクレモナロープがお勧めです、長年の使用に耐えます。
地面やタワー、立木、建物等の影響物から少なくとも1m以上離さないとアンテナの同調点が掴めません。
水平、垂直、斜め、くの字(直角まで)に曲げて使用できます。
アンテナを垂直にすると無指向性、水平にした場合、指向特性はアンテナ線に、ほぼ直角の方向に得られます。

【調整】

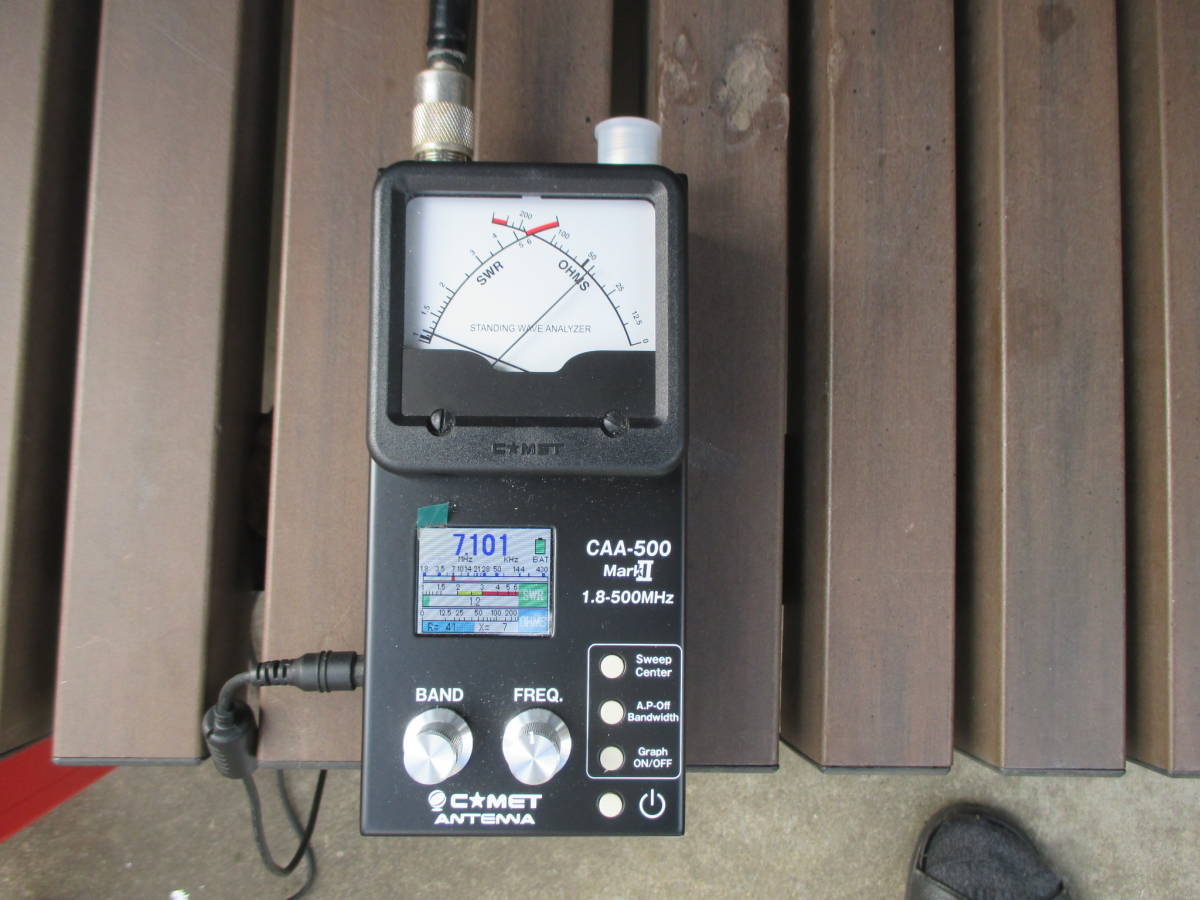

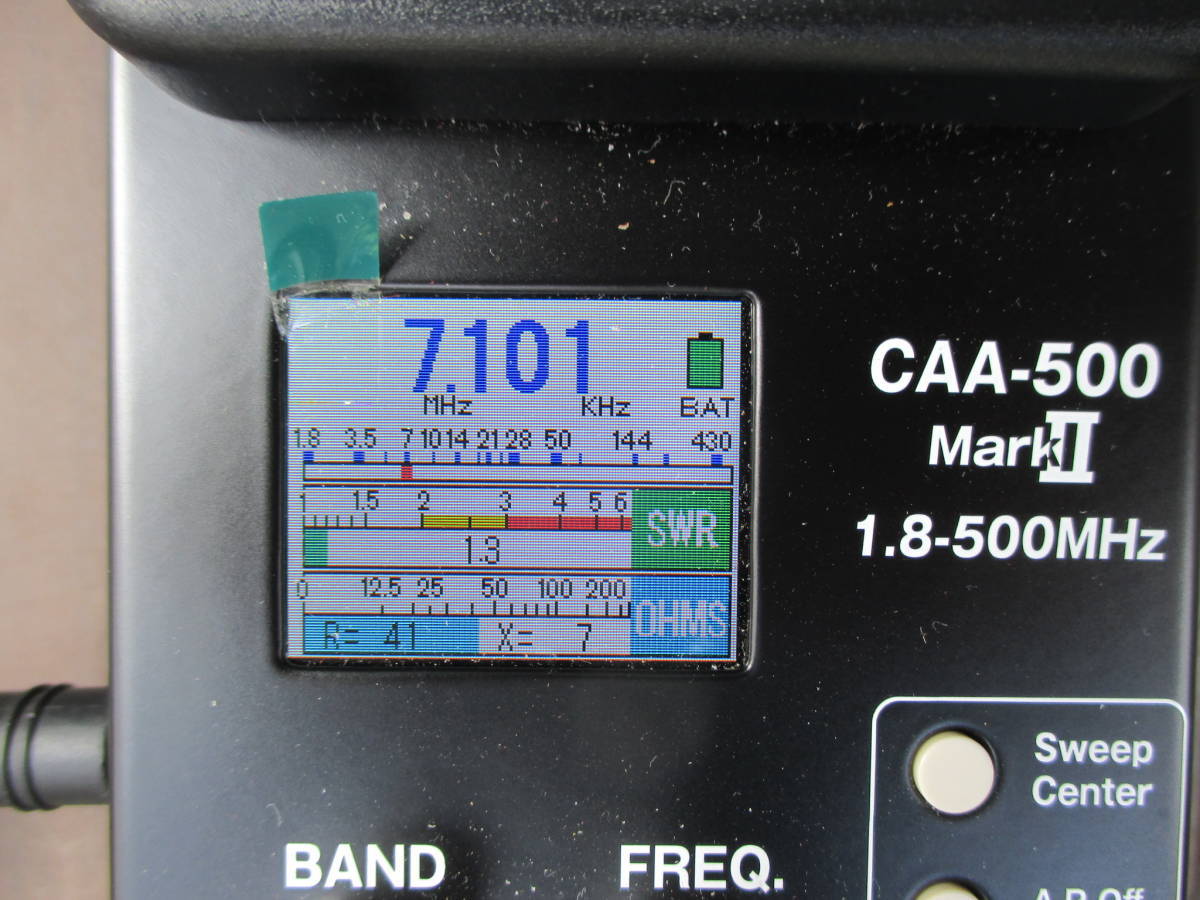

出荷時ほぼ調整していますが、設置環境で同調点や周波数が変わりますので、再調整が必要です。
送信出力は許容範囲内に抑えてください、規定以上のパワーを入力すると給電部が壊れる恐れがあります。
エレメントを折り返して全長を短くすると、同調点は高い方に移動します、低くする場合はその逆です。
折返しはエレメントに束ねてください、調整が終わりましたら緩まないようにきつく締つけてください。

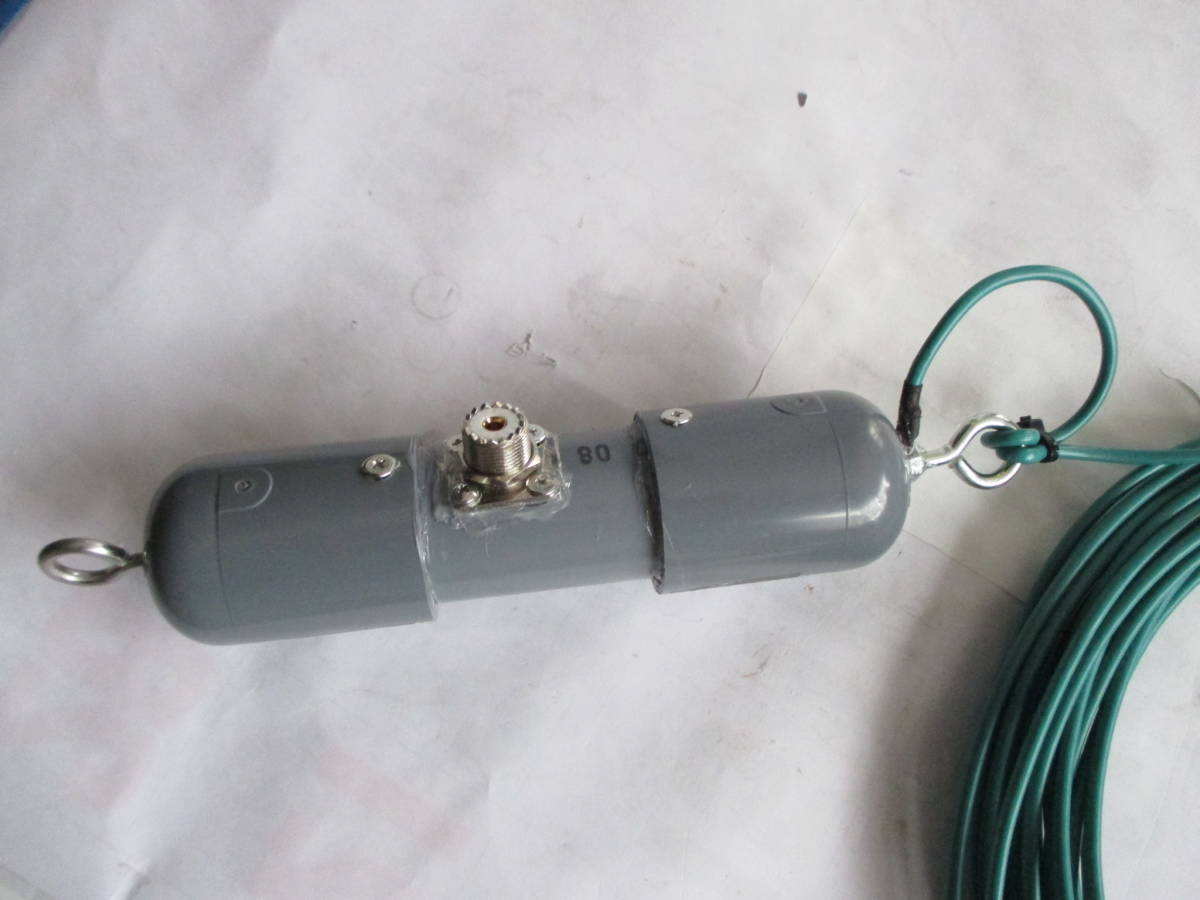

給電部回路はLC並列回路です、Mコネの外側導体と芯線(アンテナ線)は直流的に導通しています。

※送信出力の規格数値は破壊値です、許容値ギリギリの運用は、給電部を焼損し易くなります、アーク放電により焼損した給電部は修理困難です。特にCWやFT8の運用は送信出力を抑えた運用をお願い致します。特にSWRをチェックするためCWまたＦＭモードに切り替えるときはオーバーパワーにならないよう、気を付けてください。

※給電部の修理は3000円プラス往復運賃で可能です。
