■28MHz帯 1/2波長ツェップアンテナ、エレメント調整27～30M帯迄使用できます。

エレメント15～30cm位い伸縮することにより27～30M帯まで広範囲の使用可能です。

エレメントは長めに折り返しています、調整済です、現場でお好みの周波数に再調整して下さい。

FT8は50W以下、50W超はHiパワー仕様を推奨します、価格は2000円UPです。

追加料金は振込です、ご希望あれは連絡ください下さい。

※エレメントの色在庫状況では「緑、青」になりますのでご了解ください。青が空と同化して一番目立ちにくいです。

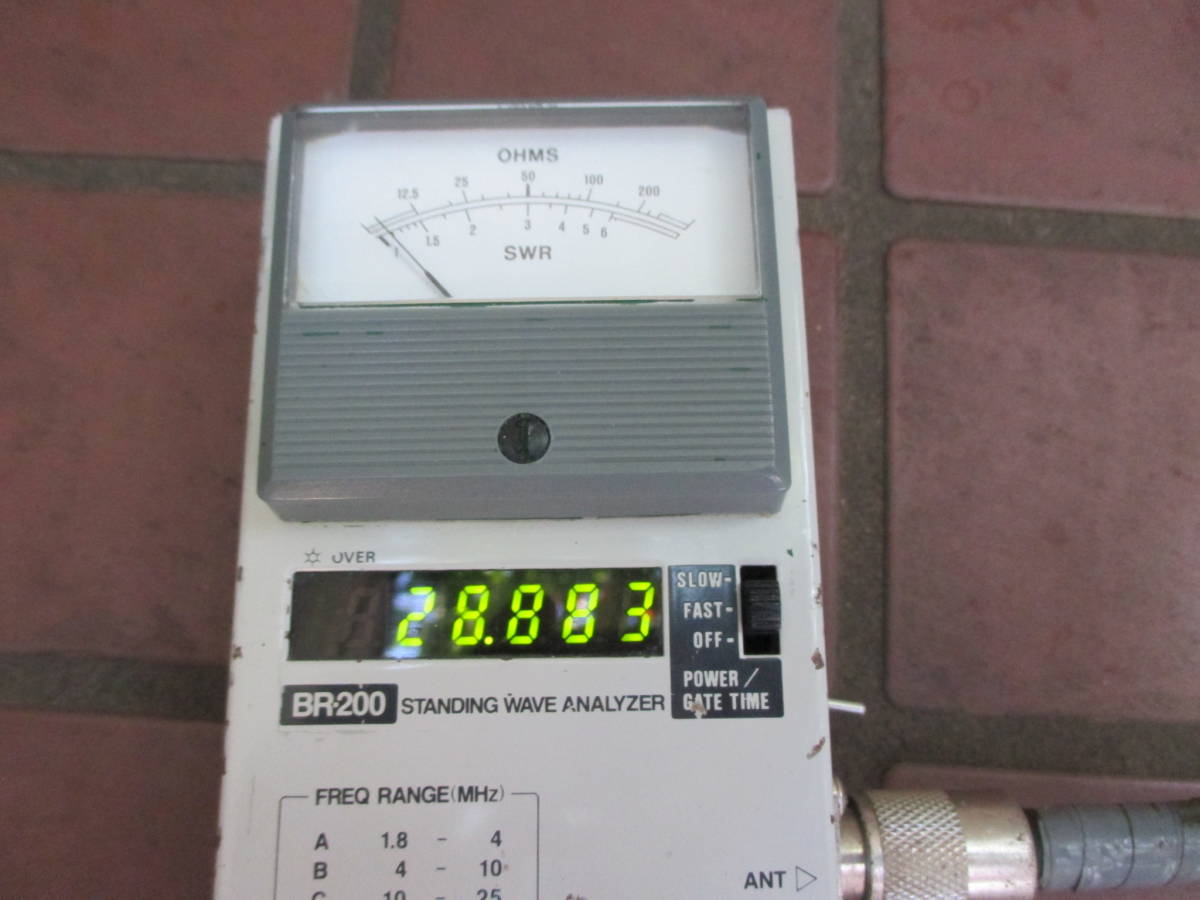

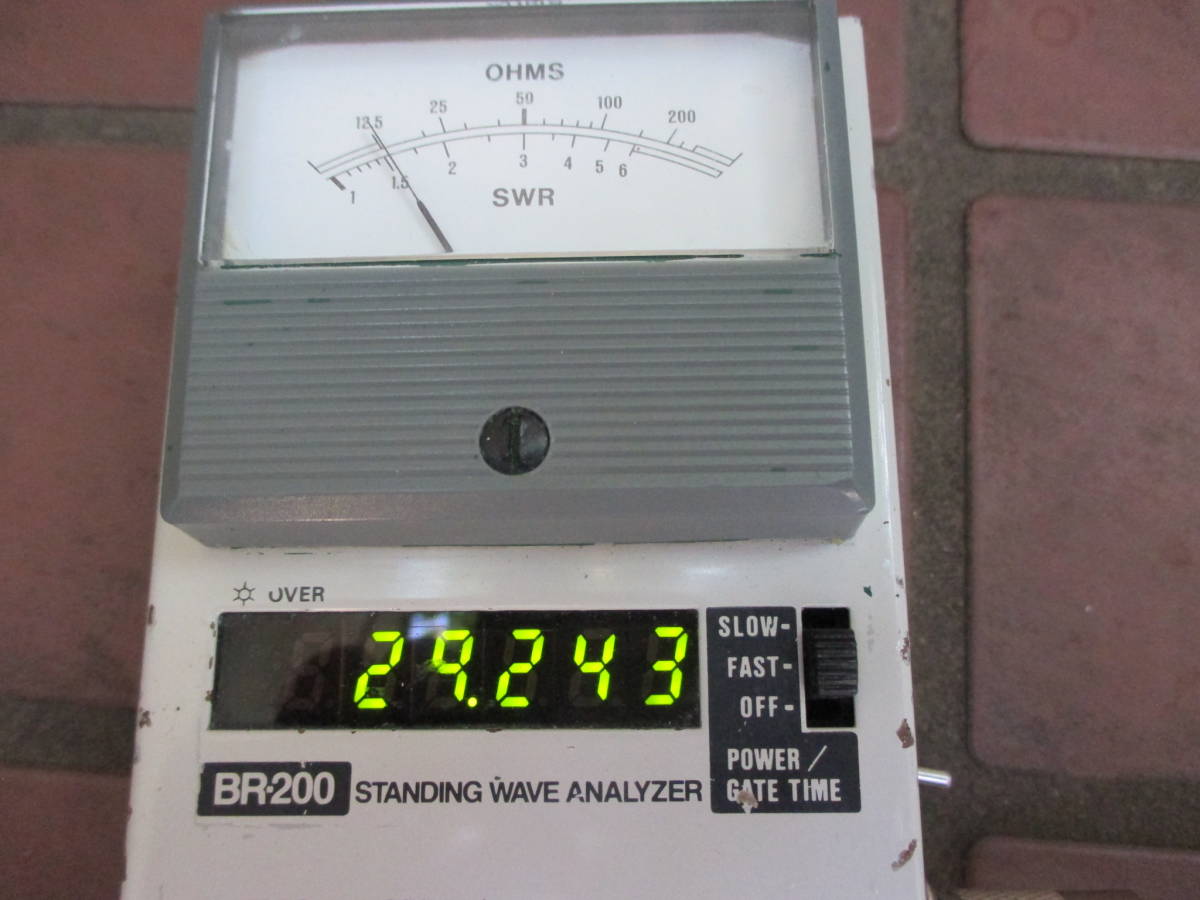

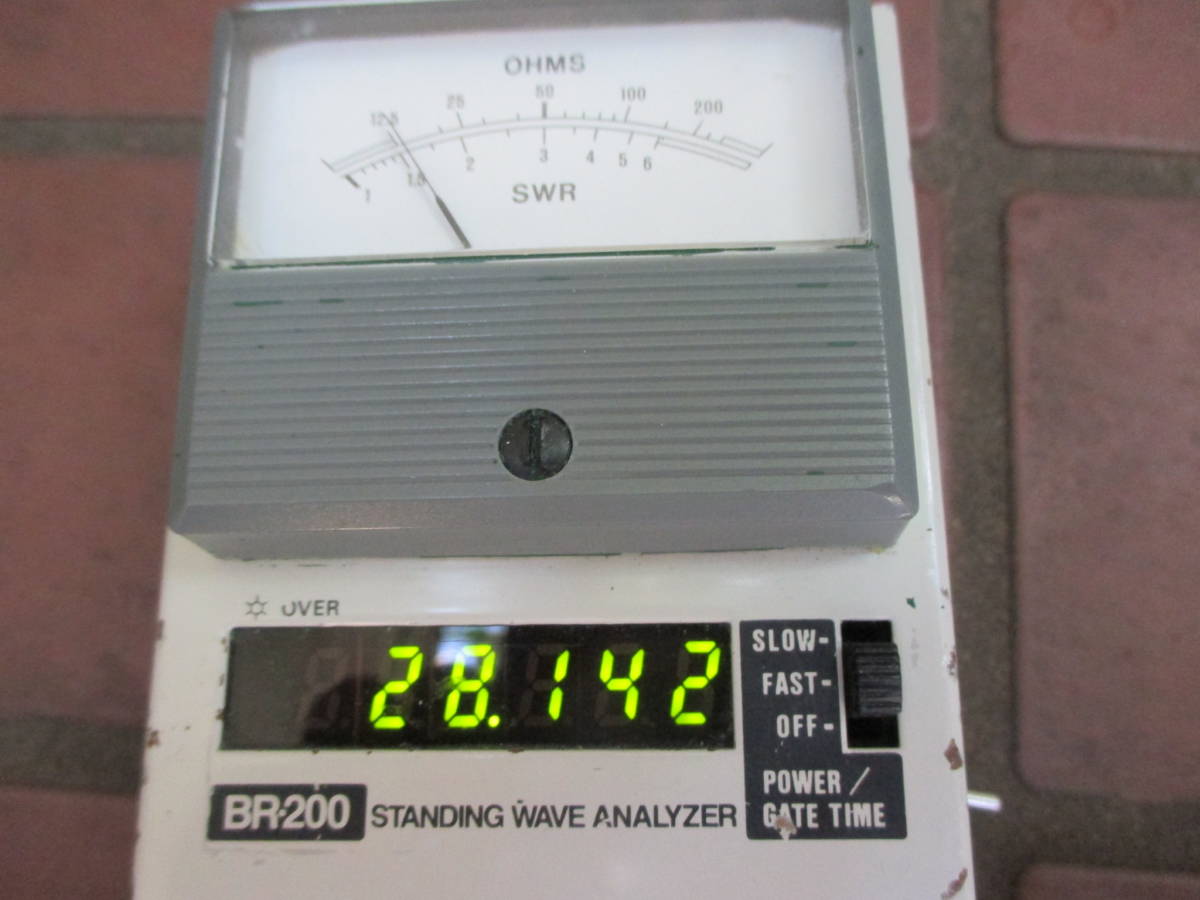

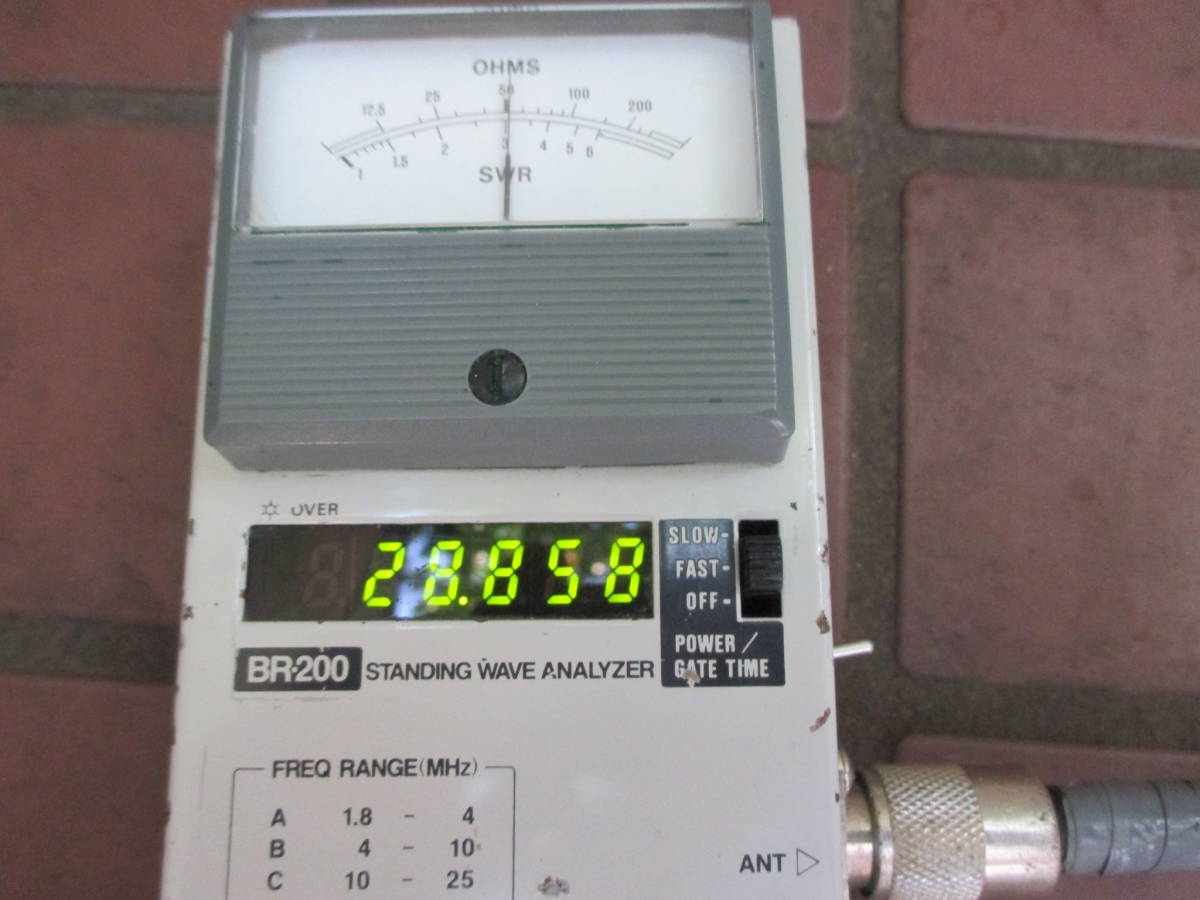

バンド中心付近で最良点に調整時、SWR1.5キープ範囲は周波数下限28.142MHz～上限29.243MHzの範囲です。

給電部には高耐圧6KVセラミックコンデンサー使用、耐入力420Wですが安全の為(PEP)200W以下でご使用ください。

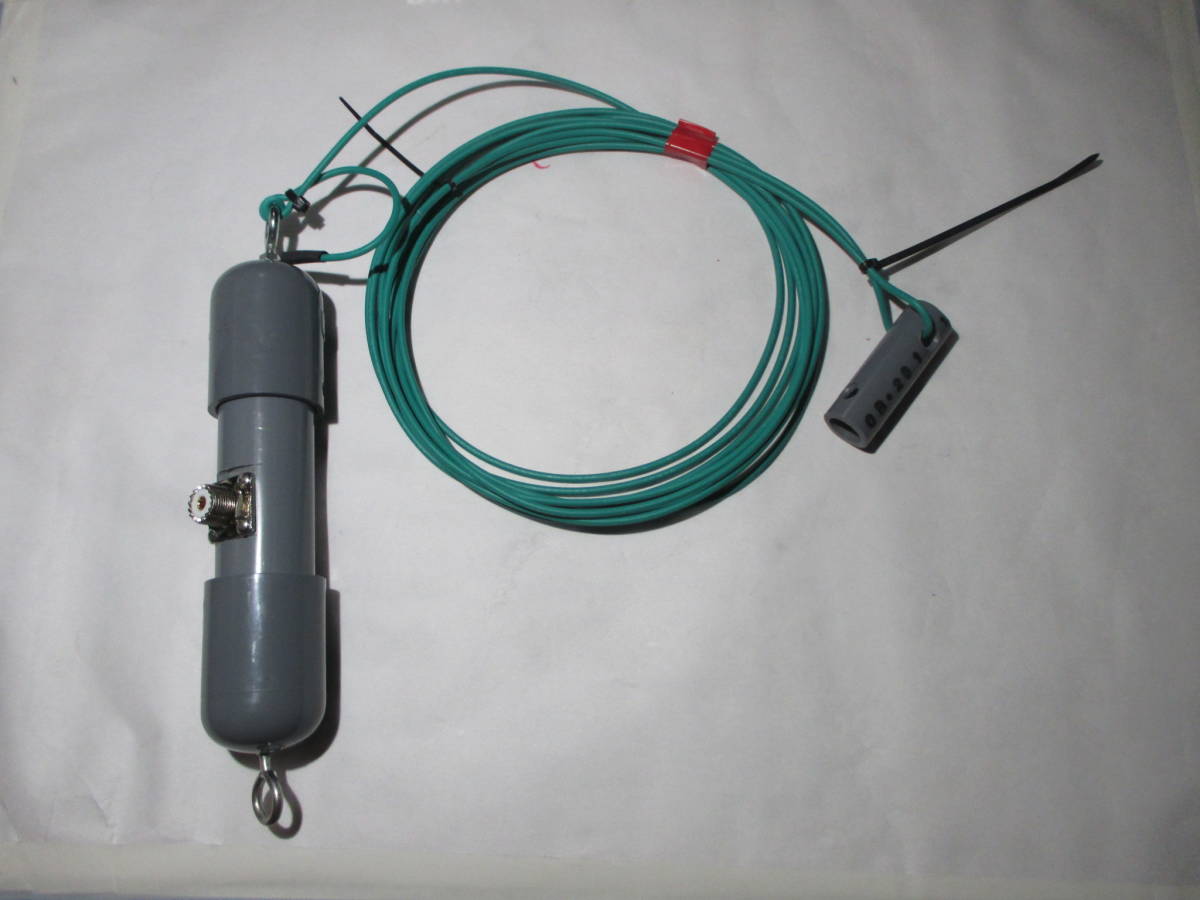

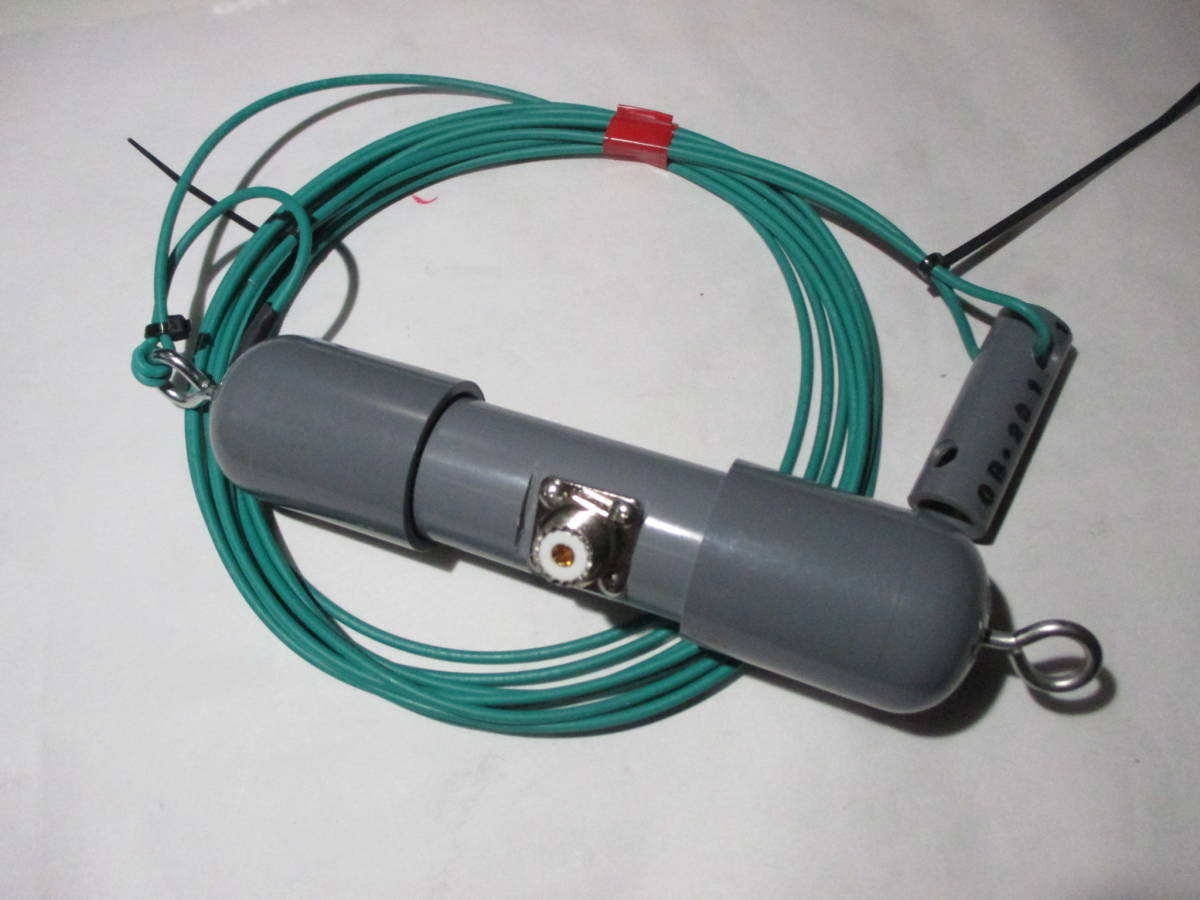

マッチングセレクションは防水処理加工済、エレメント含めて全長で約5.0ｍ位いです。

商品は全てテストしてから出荷しています。

写真はイメージです。

【設置と調整に付いて】

このアンテナは1/2λワイヤーアンテナです。

電圧腹給電で働くためインピーダンスが非常に高く50Ωの同軸ケーブルでは直接給電できません。その為に、高圧に耐えるコイルルとコンデンサー(ＬC回路)で構成された整合器(給電部)が必要です。

給電部はそれぞれのバンド専用につき、他のバンドには整合しません。

ダイポールアンテナに比べ、設置が容易なことが特徴です、ダイポールアンテナでは開く角度でインピーダンスが変化します、調整も両端で調整しますが、このアンテナは、先端の折り返し１ヶ所の調整で済みます。

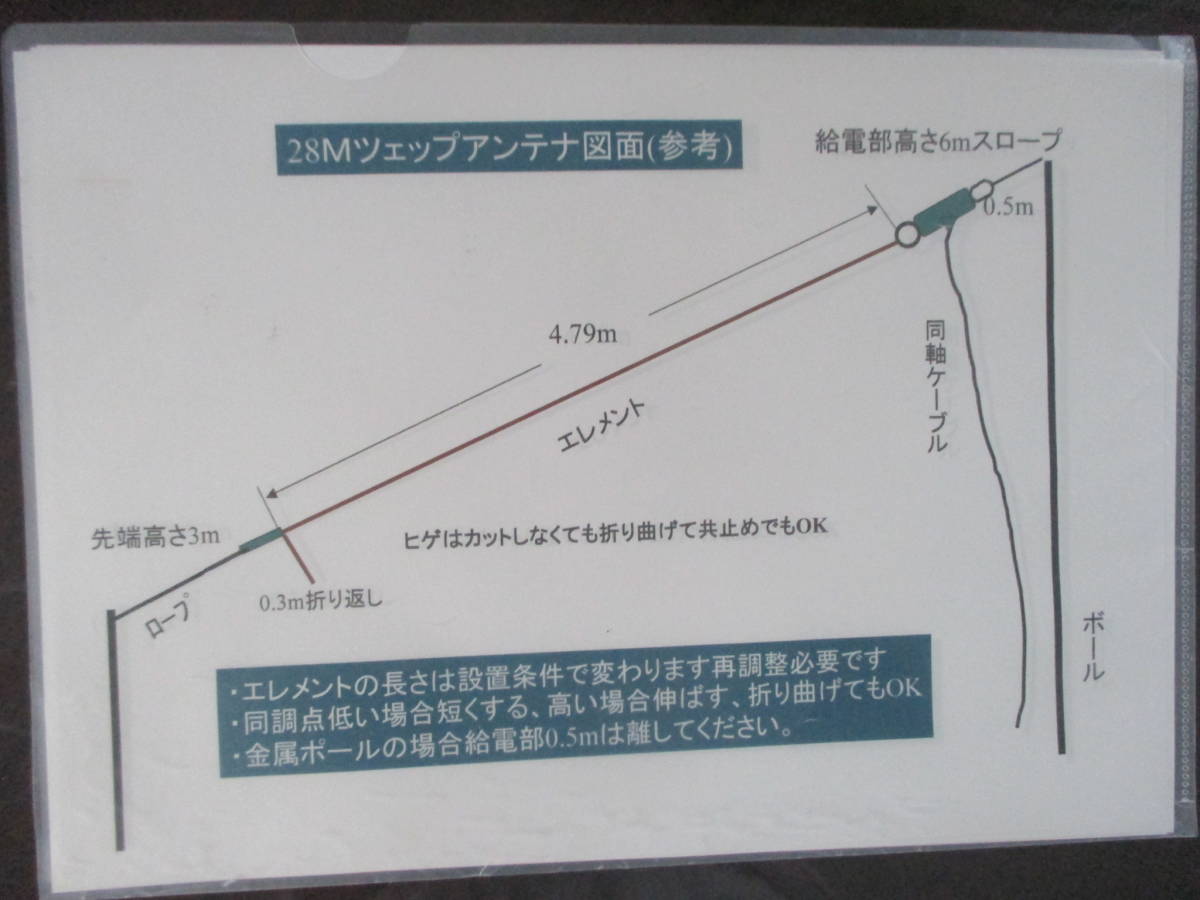

【設置】

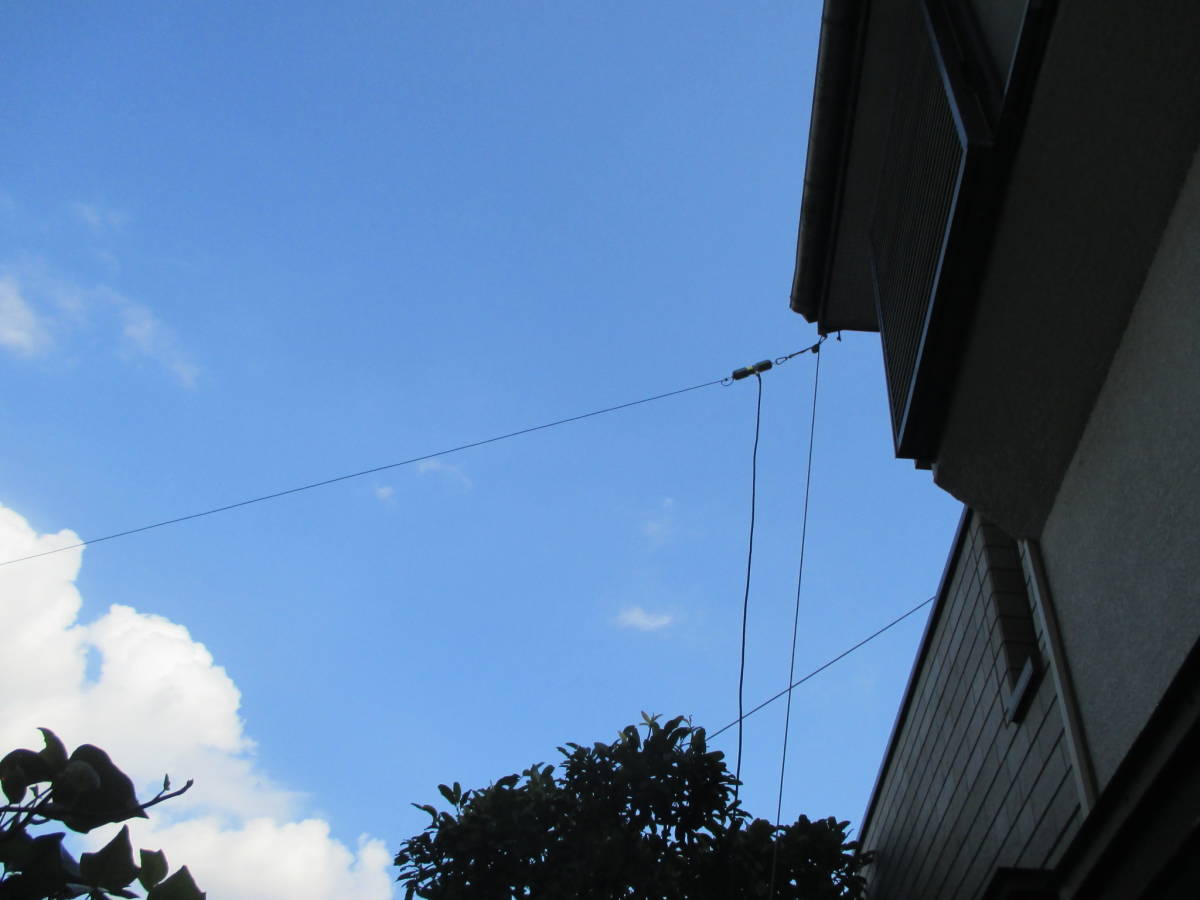

アンテナは出来るだけ地上高く設置して下さい。
展張にはクレモナロープがお勧めです、長年の使用に耐えます。
地面やタワー、立木、建物等の影響物から少なくとも1/8λ以上離さないとアンテナの同調点が掴めません。
水平、垂直、斜め、くの字(直角まで)に曲げて使用できます。
アンテナを垂直にすると無指向性、水平にした場合、指向特性はアンテナ線に、ほぼ直角の方向に得られます。電波の輻射は電流腹となるエレメント線中央部が一番強くなります。

【調整】

出荷時ほぼ調整していますが、設置環境で同調点や周波数が変わりますので、再調整が必要です。
送信出力は許容範囲内に抑えてください、規定以上のパワーを入力すると給電部が壊れる恐れがあります。
エレメントを折り返して全長を短くすると、同調点は高い方に移動します、低くする場合はその逆です。
折返しはエレメントに束ねてください、調整が終わりましたら緩まないようにきつく締つけてください。
給電部回路はLC並列回路です、Mコネの外側導体と芯線(アンテナ線)は直流的に導通しています。

※送信出力は規格の数値は破壊値です、許容値ギリギリの運用は、給電部を焼損し易くなります、アーク放電により焼損した給電部は修理困難です。特にCWやFT8の運用は送信出力を抑えた運用をお願い致します。特にSWRをチェックするためCWまたＦＭモードに切り替えるときはオーバーパワーにならないよう、気を付けてください。

（2025年 4月 3日 16時 12分追加）
文中説明で「高圧に耐えるコイルルとコンデンサー(ＬC回路)で構成された整合器(給電部)が必要です。」と書いてありますが、このようなマッチングBOXで構成されているという説明ですので特に何も追加する物はございません。同軸ケーブル繋ぐだけでOK です。
