ハイエース 100系配線図集/追補版 1990年10月 品番67361。
1990年10月1日、トヨタ自動車㈱サービス部発行。　
ハイエースの電気配線図の変更点について掲載したものです。1992年5月マイナーチェンジ前まで対応します。　
5章から成り立ちます。

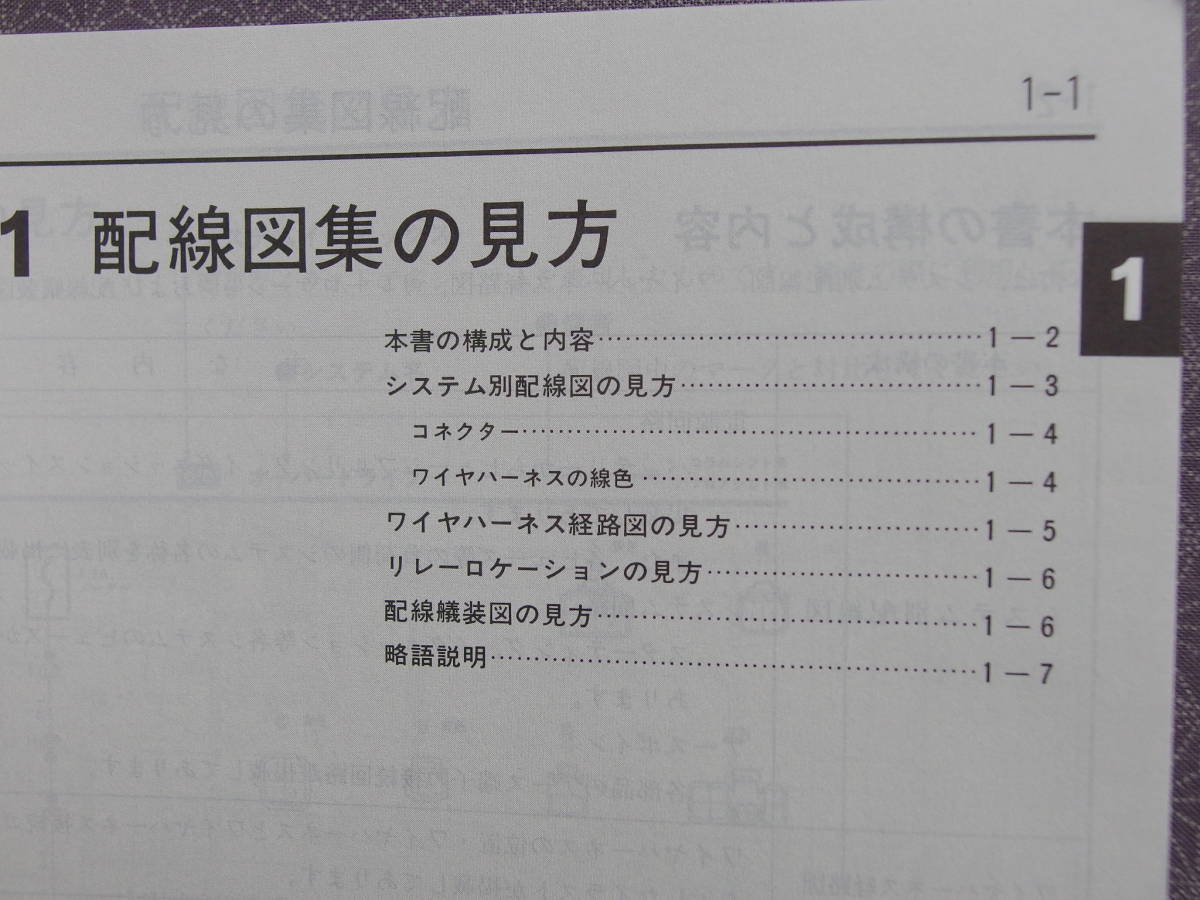

■配線図集の見方（本書の構成をはじめ、配線図の中で使われる略語の説明、各章の見方などが記載されています）。

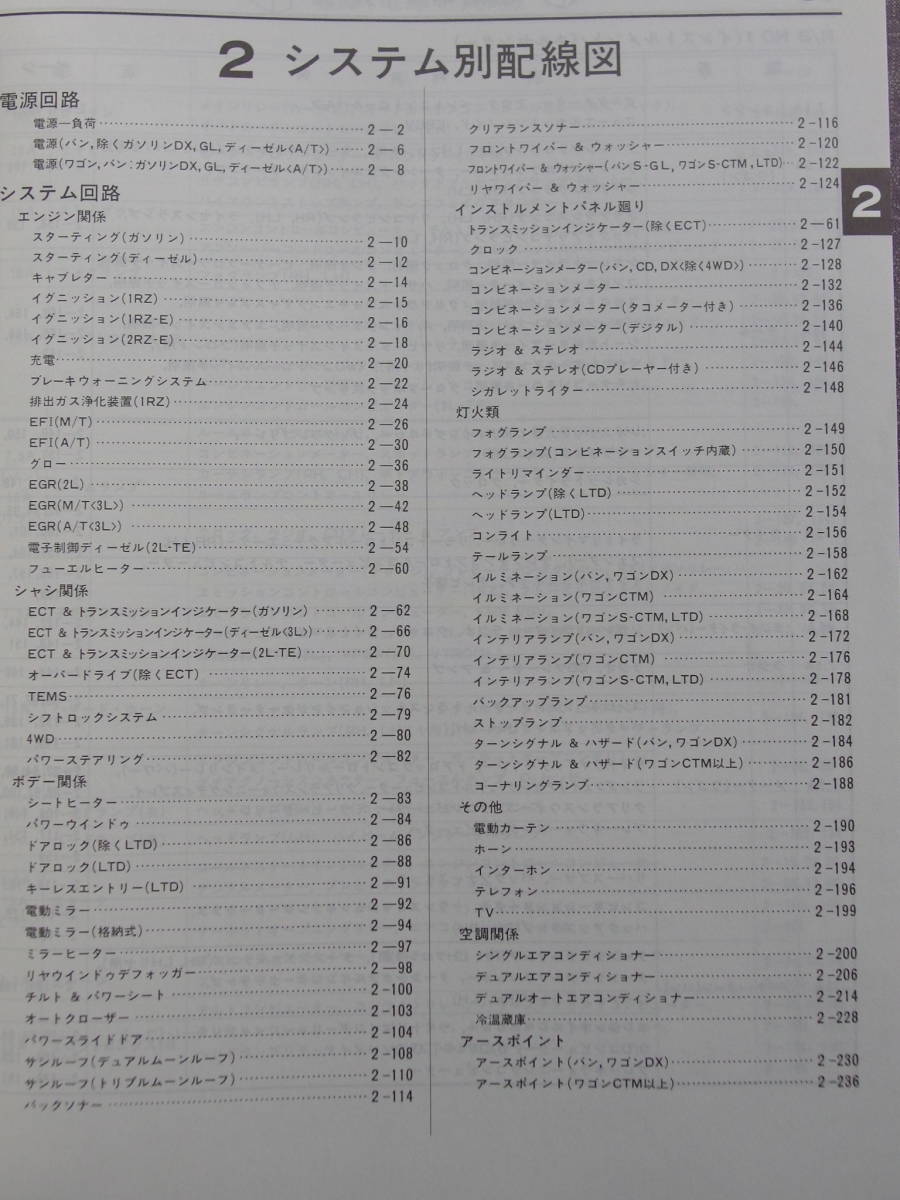

■システム別配線図：システム別配線図〔各システムのヒューズからアースまでの回路を示してあります。またワイヤーハーネスの線色，使用するコネクター記号および端子番号を表示してあります〕。コネクター形状図〔配線図上に表示されたコネクターの形状，端子および色を表示してあります。部品およびジャンクションブロックに接続するコネクターは，ワイヤーハーネス側のコネクターを表示しています。ワイヤーハーネス側のコネクターは，オス・メス両方のコネクターを表示しています〕。
■ワイヤハーネス経路図：ワイヤーハーネスの位置・ワイヤーハーネスとワイヤーハーネス接続コネクター位置およびアースの位置を示したイラストが掲載されています。
■リレーロケーション：ジャンクションブロック，リレーブロック，リレー，ヒューズ等の組み付け位置を示したイラストが掲載されています。　

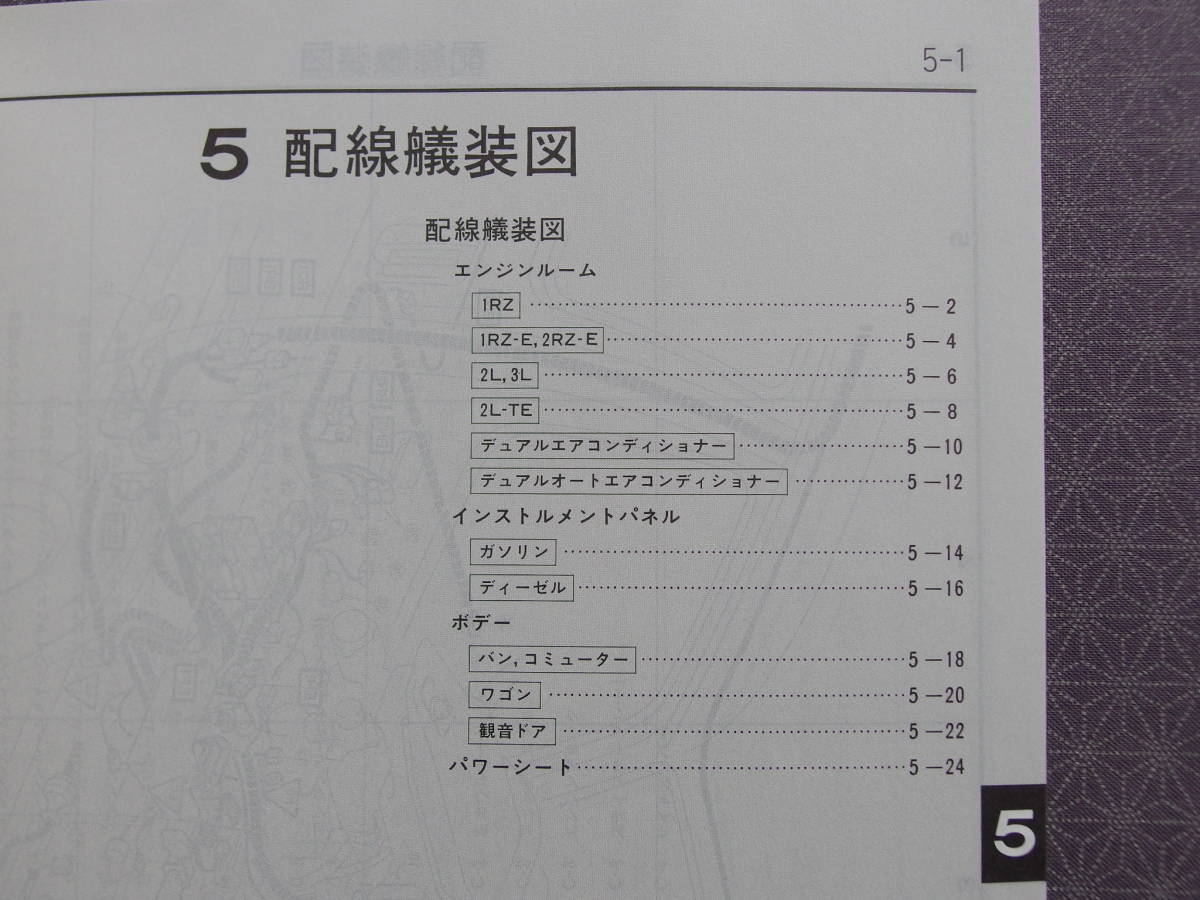

■配線艤装図：コネクターの組み付け位置と接続先部品名称，ワイヤーハーネスの取り廻しを示したイラストが掲載されています。
Ａ４変形判、ページ数291。
32年も前のもので、微かなスレ、微かなシワ、表紙の白い部分などに少々色移りがございます。
画像撮影のため少々拝見しましたら裏表紙の見返しの左端に黄ばみ（画像10参照、製本時の糊等の付着かと思われます）がございます。
他は、ほぼ未使用なのでとてもきれいです。

★ゆうパケット送料210円です。
ゆうパケットは追跡番号付きで、発送からおおむね1～2日で郵便受けに配達されます。
（お届け先が遠方の場合、離島などの一部地域の場合などはさらに数日要する場合があります。）
ゆうパケット・郵便局留めをご希望の場合はご希望の郵便局の郵便番号と郵便局名をお知らせください。
