★iCOM AH-4/AH-730 制御ケーブル用コモンモード・フィルター 14ターン巻き 4Pコネクター(オス-メス)付きの出品です。iCOM のオート・アンテナチューナーのトランシーバー側に設置可能です。★

SSBで交信中の局長さんの中には、音声が濁って歪んでいる変調の方がいらっしゃいますが、これは多くの場合コモンモードが同軸ケーブルやアンテナ制御ケーブルを介してアンテナ側から回り込む事により発生します。このフィルターをお使いになることにより、この様な症状を防止しすることが出来ます。又、コモンモードによる送信時のインターフェアや受信時の雑音の除去が可能です。

野外用オートアンテナチューナーでは、チューナーが制御線や同軸ケーブルをアンテナの一部とみなし、誤って同調を取ってしまう可能性があります。これにより制御線や同軸ケーブルに電波が乗り不要輻射が発生する原因となることがあります。したがって、コモンモードフィルターを使用し、チューナーの近くで高周波を遮断することが重要です。

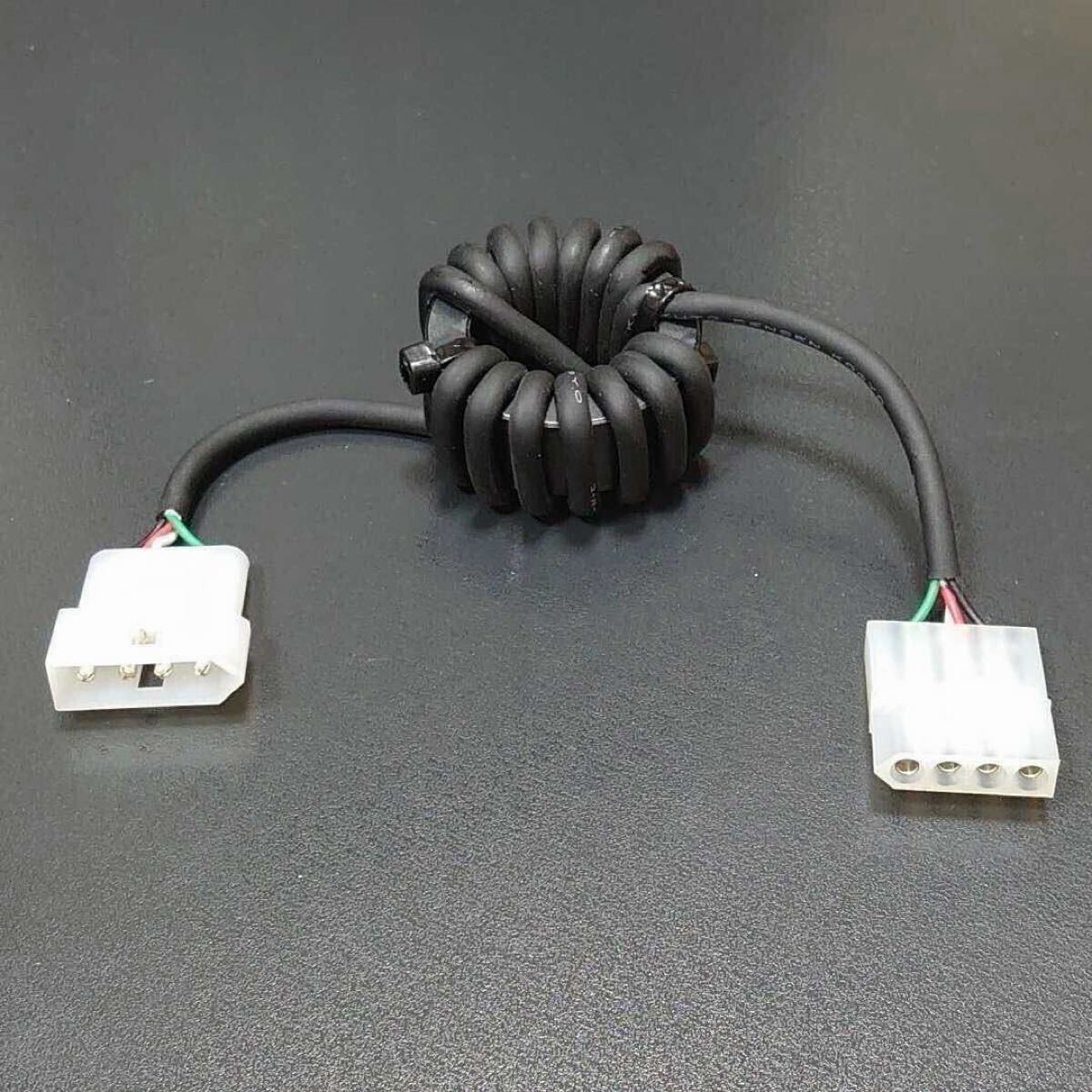

この製品は星和電機社製40mmフェライト・コアに4Pケーブルを14ターン巻いた、小型高性能のコモンモード・フィルターです。対応周波数は3.5Mhz～50Mhz帯。

パッチンコア数個の処置では十分なコモンモード電流の排除は出来ません。TDKのパッチンコア ZCAT2035-0930Aを5D-2Vに20個及び30個取り付けてコモンモード抑止効果の測定を行いました。結果は、以下の通りです。

【20個の場合】
  3.5Mhz -15dB
    7Mhz -19dB
   21Mhz -22dB

【30個の場合】
  3.5Mhz -17dB
    7Mhz -21dB
   21Mhz -24dB

コモンモードを十分に抑え込むには少なくとも-30bB以上の減衰量は欲しいところです。減衰量を-30dBにするためには、上の結果によりパッチンコアが30個の場合、7Mhzでは-21dBですので、あと-9dB必要です。対数の-9dBは7.94倍ですので、7.94倍 x 30 = 238個、3.5Mhzでは同様に計算すると-13dB必要ですから20倍の600個必要になります。

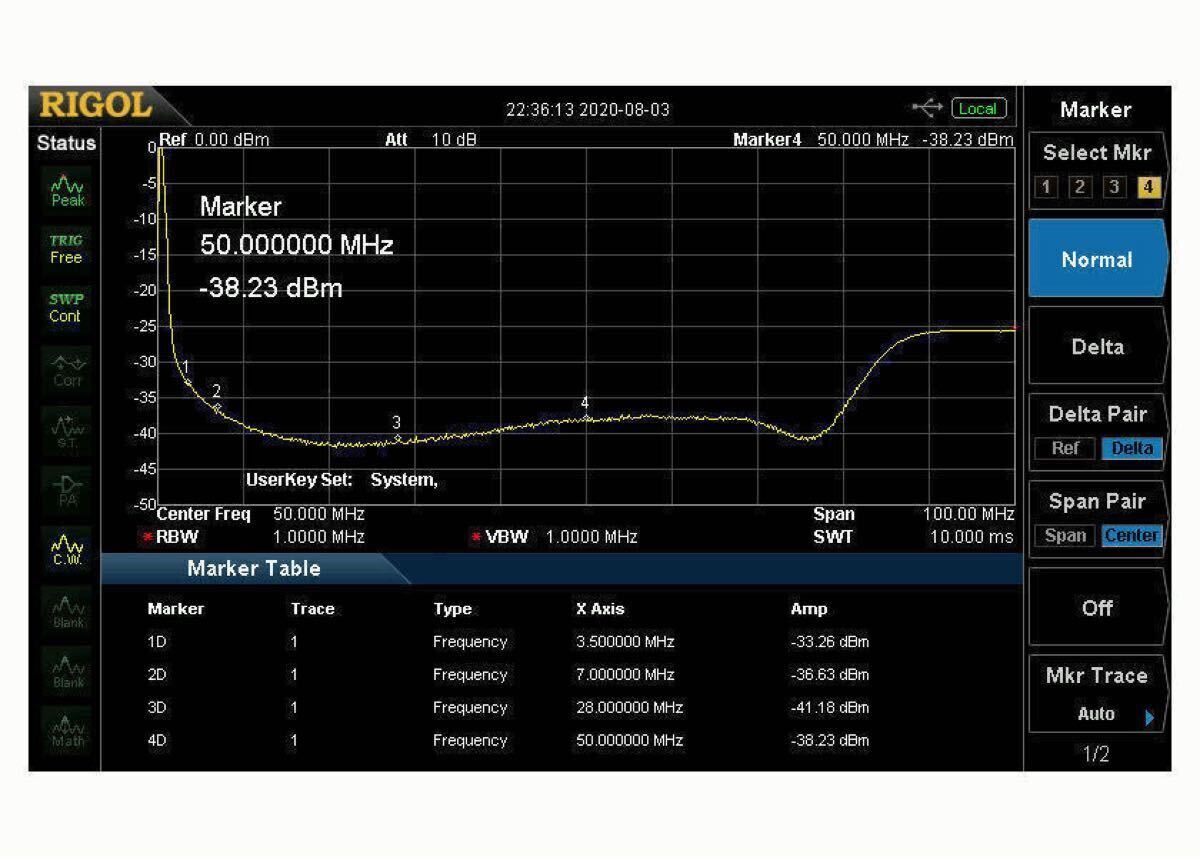

この製品はコモンモードによる雑音の除去やインターフェアの防止に大変有効です。フィルターには4Pのオスとメスのコネクターが付いておりますので、簡単に導入可能です。特性に付きましては写真のグラフをご覧下さい。この商品を野外に設置する場合、紫外線により結束バンドが劣化します。結束バンドは耐候性のある物を使用していますが、それでも10年間は持たないと思いますのでご注意下さい。
