★★★シャリオグランディス　N84W/N86W/N94W/N96W　整備解説書　電気配線図集　01.10★★★

收藏该商品

★★★シャリオグランディス　N84W/N86W/N94W/N96W　整備解説書　電気配線図集　01.10★★★: 商品编号：n514594383 【浏览原始网页】

当前价：RMB 99

加价单位：100日元

日元：2000.00円

出价：0次直购价：RMB 123.75

账户升级，享受无限制出价！《会员制说明》

商品件数：1

商品成色：其他

日本邮费：买家承担

可否退货：不可以

开始时间：2025-11-02 21:28:28

结束时间：2025-11-05 21:28:28

自动延长：有可能

提早结束：有可能

商品详情参考翻译下标记录新手必读

划词翻译上线，鼠标选择文字自动翻译,翻译内容仅供参考，如有疑问请咨询小觅翻译。

		シャリオグランディス　N84W/N86W/N94W/N96W　整備解説書　電気配線図集　01.10（ZMJ259018）

商品詳細

シャリオグランディス　N84W/N86W/N94W/N96W　整備解説書　電気配線図集、中古本の出品になります。

【内容】

・本書は、シャリオグランディスの電気配線図関係の点検・修理等を容易にするため、車両各部の電気配線及びコネクターを立体的に表現した配索図と、配線類を系統別に記載した回路図及び単品部品取付け位置で編集した資料です。

・２００１年１０月現在の生産車両を基に作成されています。

【発行日】

・２００１年１０月　発行

【掲載車両】

・ＴＡ－Ｎ８４Ｗ（Ｎ８４Ｗ－０３００１０１～）

・ＧＦ－Ｎ８６Ｗ（Ｎ８６Ｗ－０３００１０１～）

・ＴＡ－Ｎ９４Ｗ（Ｎ９４Ｗ－０３００１０１～）

・ＧＦ－Ｎ９６Ｗ（Ｎ９６Ｗ－０３００１０１～）

【項目】

０.概要

・車種構成

・実施号車

・配線図集の見方

１.配索図

・全体配索図

・エンジンルーム

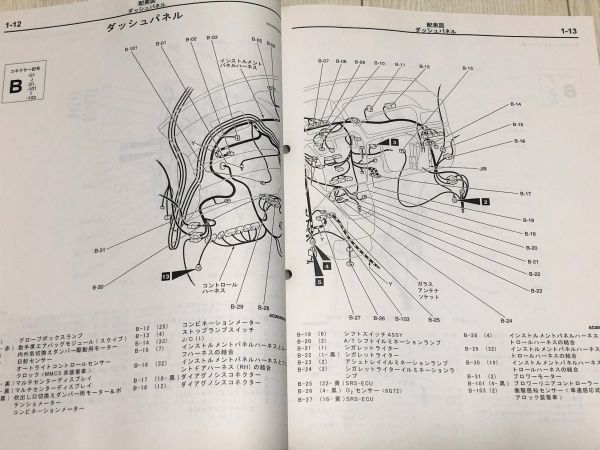

・ダッシュパネル

・フロア、ルーフ

・ドア

・テールゲート

２.単品部品取付け位置

・リレー

・ＥＣＵ

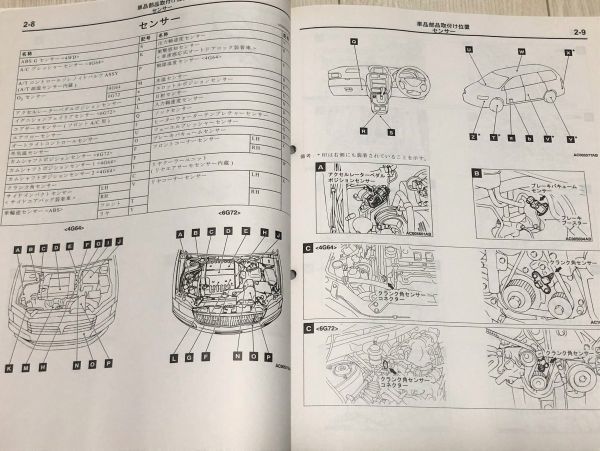

・センサー

・ソレノイド、ソレノイドバルブ

・ダイオード

・点検用コネクター、予備コネクター

・ヒュージブルリンク、ヒューズ

・グラウンドケーブル

・アース

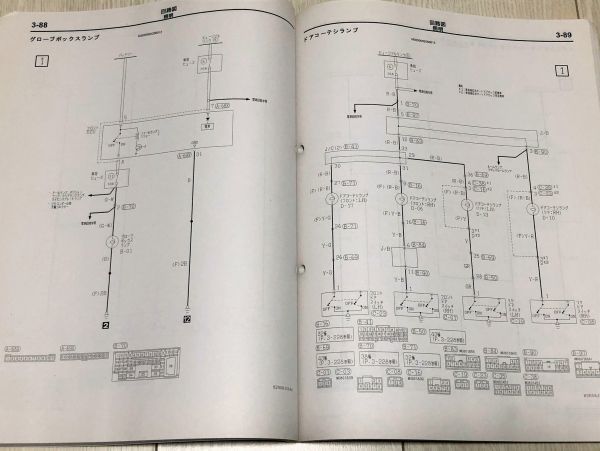

３.回路図

・Ｊ/Ｂ

・Ｊ/Ｃ

・集中ジャンクション

・電源

・起動

・点火

・充電

・エンジン制御

・冷却

・トランスミッション制御

・照明

・信号

・メーター

・ドア開閉制御

・空調

・視界保全

・アクセサリー

・装備品

・参照コネクター

４.インデックス

・コネクターＮｏ.順

・部品名称順

【状態】

・両表紙に擦れ、傷み、汚れ、折れ、折れ痕等があります。

・背表紙に傷みがあります。

・ページ内、全体的にややヤケによる変色、その他角折れ等があります。（気になるような汚れは特にありません）

・天地小口に変色等があります。

・現場で使用されていたものになります。経年の劣化・傷み・折れ・ヤケ・汚れ・黄ばみ・色褪・書込み等があることを前提でご検討ください。

・光の加減で傷等を上手く写しきれない場合があります。

・全ページ確認しているわけではありません。状態が気になる方は確認しますのでご質問下さい。
