★エスティマTCR11W,TCR21W系配線図集 1990年5月 品番67342。
1990年5月30日、トヨタ自動車㈱サービス部発行。　
エスティマTCR11W,TCR21W の電気配線図の内容について掲載したものです。　
6章から成り立ちます。

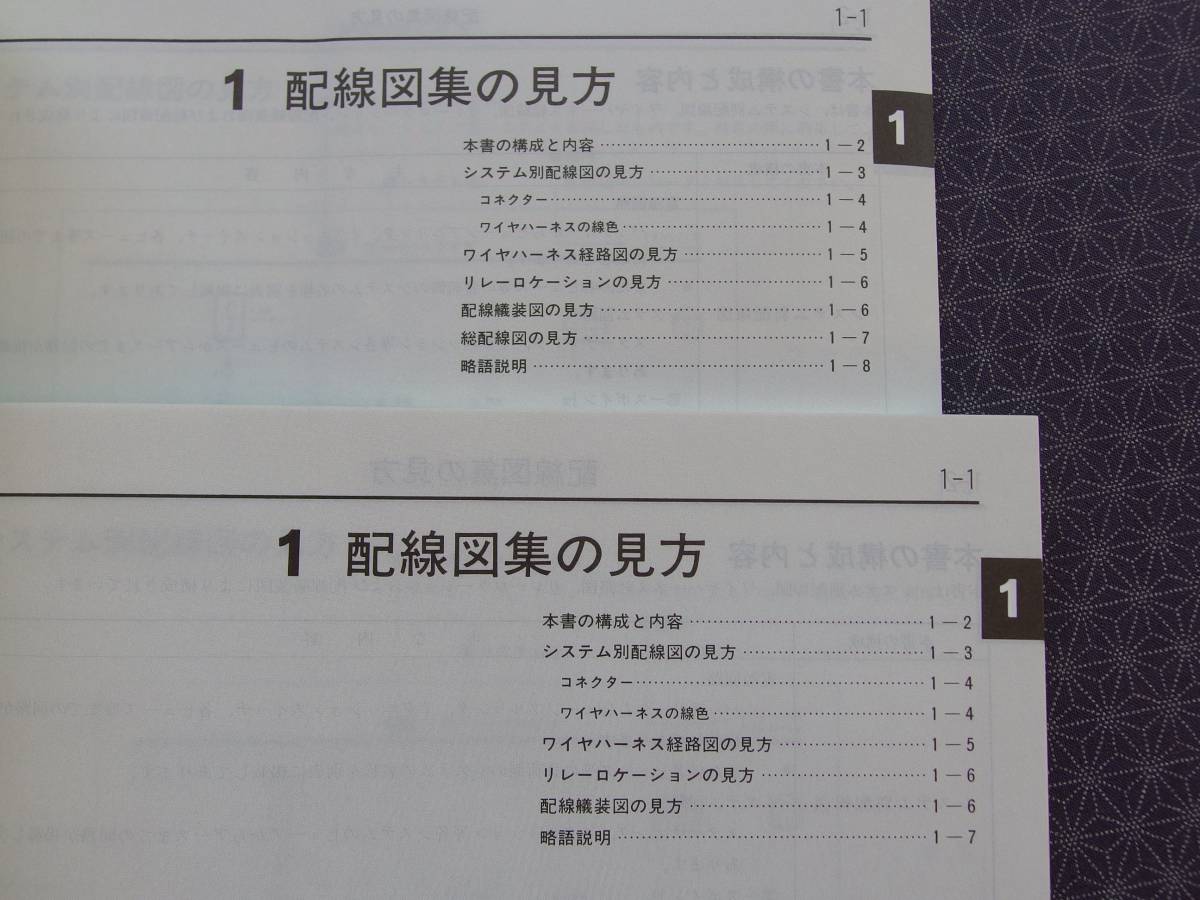

■配線図集の見方（本書の構成をはじめ、配線図の中で使われる略語の説明、各章の見方などが記載されています）。
■システム別配線図：システム別配線図〔各システムのヒューズからアースまでの回路を示してあります。またワイヤーハーネスの線色，使用するコネクター記号および端子番号を表示してあります〕。コネクター形状図〔配線図上に表示されたコネクターの形状，端子および色を表示してあります。部品およびジャンクションブロックに接続するコネクターは，ワイヤーハーネス側のコネクターを表示しています。ワイヤーハーネス側のコネクターは，オス・メス両方のコネクターを表示しています〕。

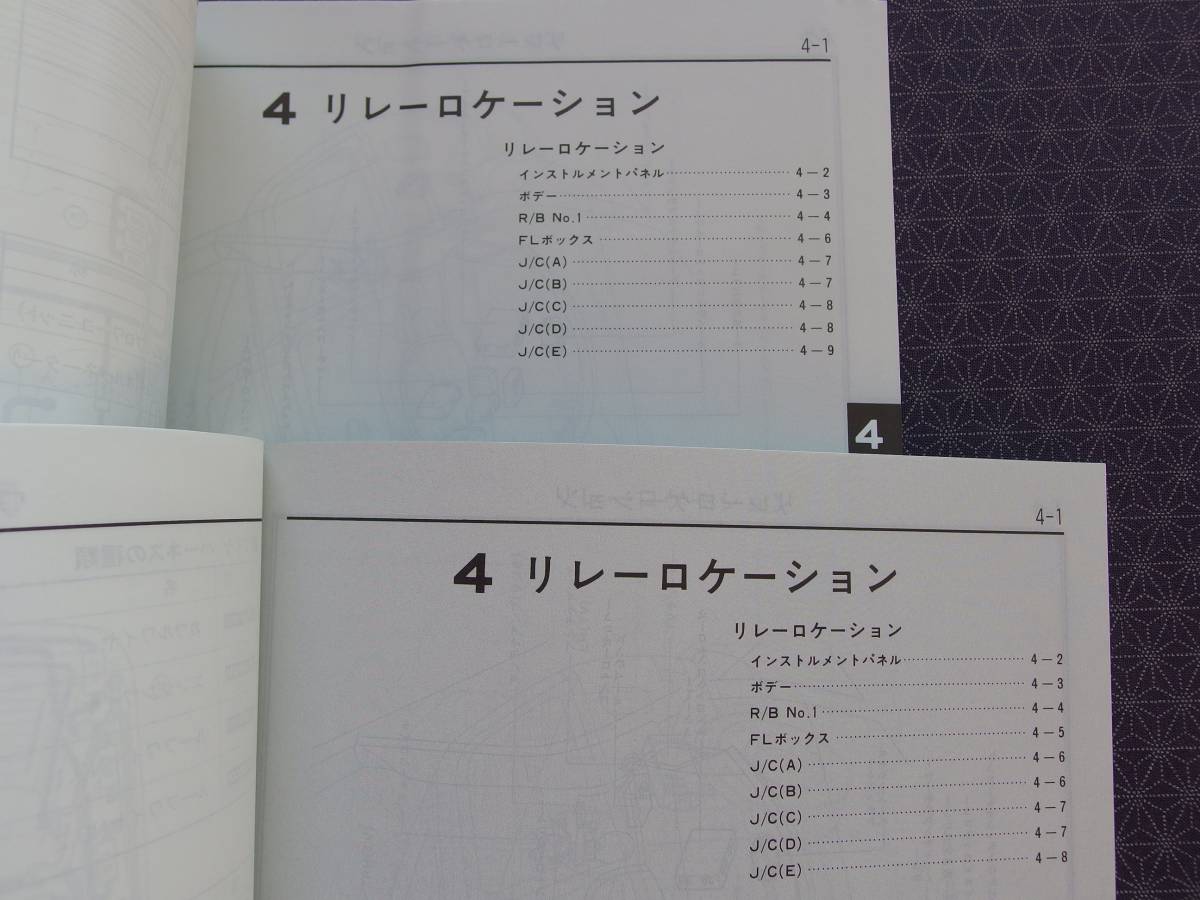

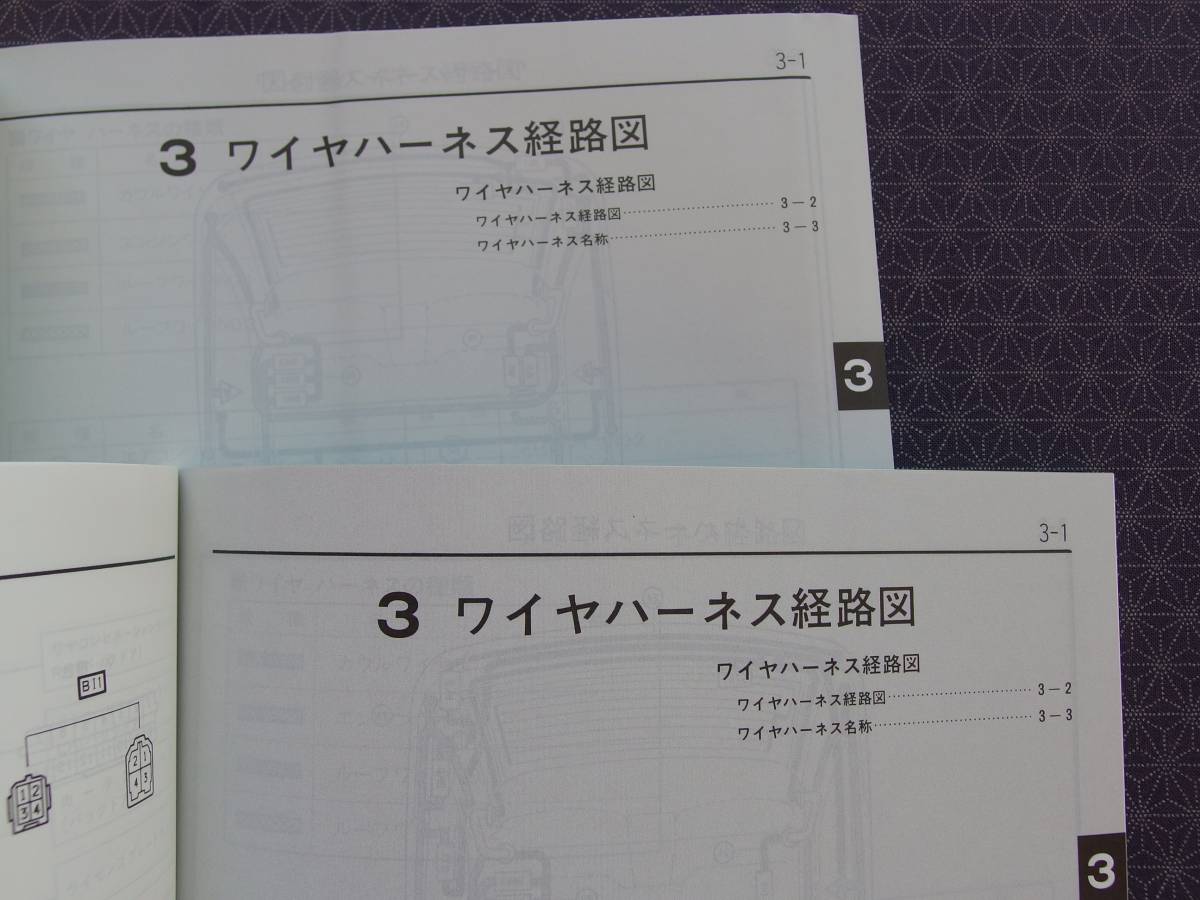

■ワイヤハーネス経路図：ワイヤーハーネスの位置・ワイヤーハーネスとワイヤーハーネス接続コネクター位置およびアースの位置を示したイラストが掲載されています。
■リレーロケーション：ジャンクションブロック，リレーブロック，リレー，ヒューズ等の組み付け位置を示したイラストが掲載されています。　

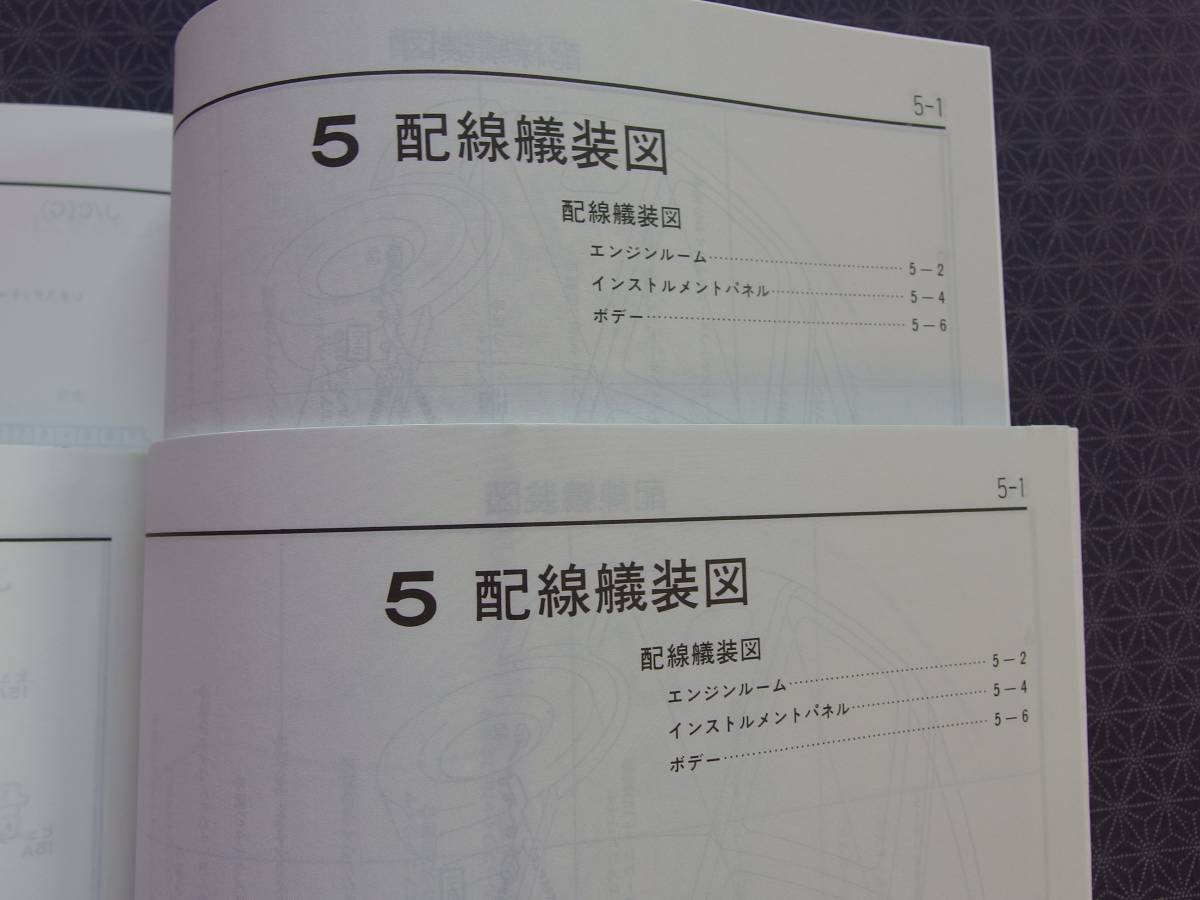

■配線艤装図：コネクターの組み付け位置と接続先部品名称，ワイヤーハーネスの取り廻しを示したイラストが掲載されています。
■総配線図：各システムの横並びおよびそれらの接続関係が掲載された概略の配線図で回路や部品の検索がしやすいようにシステム別に大まかに分類したレイアウトになっています。（システム別配線図の記載ページを探す際に便利です。A3くらいで3折になっています）。
■総配線図（A3くらいで3折になっています）。
Ａ４変形判、折り紙部分を含めページ数157相当。
33年も前のもので、表紙の白い部分と右端に少々色移りがございますが、未使用なので内ページはとてもきれいです。

★エスティマTCR11W,TCR21W系配線図集/追補版 1991年8月 品番67378。
1991年8月8日、トヨタ自動車㈱サービス部発行。　
エスティマTCR11W,TCR21W の電気配線図の変更について掲載したものですが、システム別配線図は（電源、スターティング、イグニッション、EFI＆ECT、充電、エンジンオイルオートフィーダー、ABS、オーバードライブ、パワーウインドゥ、ドアロック、スライディングルーフ、電動ミラー、キー抜き忘れ防止、クリアランスソナー＆バックソナー、フォグランプ、ヘッドランプ、ターンシグナル＆ハザード、ストップランプ、テールランプ、バックアップランプ、イルミネーション、インテリアランプ、フロントワイパー＆ウオッシャー、リヤワイパー＆ウオッシャー、コンビネーションメーター、ラジオ＆ステレオ（TVなし）、ライター、クロック、ホーン、TV（販売店装着オプション用）、テレフォン、デュアルオートエアコン、リヤウインドデフォッガー、冷温蔵庫、コンライト、トランスミッションインジケーター、TV、アースポイント）とほとんどの回路が載っています。　
5章から成り立ちます。
■配線図集の見方（本書の構成をはじめ、配線図の中で使われる略語の説明、各章の見方などが記載されています）。
■システム別配線図：
システム別配線図〔各システムのヒューズからアースまでの回路を示してあります。またワイヤーハーネスの線色，使用するコネクター記号および端子番号を表示してあります〕。
コネクター形状図〔配線図上に表示されたコネクターの形状，端子および色を表示してあります。部品およびジャンクションブロックに接続するコネクターは，ワイヤーハーネス側のコネクターを表示しています。ワイヤーハーネス側のコネクターは，オス・メス両方のコネクターを表示しています〕。
■ワイヤハーネス経路図：ワイヤーハーネスの位置・ワイヤーハーネスとワイヤーハーネス接続コネクター位置およびアースの位置を示したイラストが掲載されています。
■リレーロケーション：ジャンクションブロック，リレーブロック，リレー，ヒューズ等の組み付け位置を示したイラストが掲載されています。　
■配線艤装図：コネクターの組み付け位置と接続先部品名称，ワイヤーハーネスの取り廻しを示したイラストが掲載されています。
Ａ4変形判、ページ数123。

32年も前のもので、表紙の白い部分に微かな色移りがございますが、未使用なので内ページはとてもきれいです。

★ゆうパケット送料210円です。
ゆうパケットは追跡番号付きで、発送からおおむね1～2日で郵便受けに配達されます。
（お届け先が遠方の場合、離島などの一部地域の場合などはさらに数日要する場合があります。）
ゆうパケット・郵便局留めをご希望の場合はご希望の郵便局の郵便番号と郵便局名をお知らせください。

「エスティマ」の出品リストは、ここをクリックください。

休業のご案内と発送方法の詳細は自己紹介を確認してください。
