超高感度強固な作り長寿命広帯域
1200MHz用 27エレメントパラレルループ八木アンテナ-1

聞こえない局とは通信はできません！
同一エレメント数の通常の広帯域八木アンテナでRS41の信号はRS51～52まで上がります。
数多くの実験での結果です！！

周波数帯域の広い1200MHz帯バンドに対応（1260～1300MHｚ）VSWR　1.5以下　1290～1300MHｚではVSWR　1.15以下

各エレメントは幅広で厚みのある圧延加工により硬質化した真鍮板を使用。
アルミニウム製は軽い反面エレメントを円形にしても、つなぎ目を溶接しなければ
高周波における電気的性質が不安定になり最悪の場合はエレメントとしての機能が失われてしまいます。
しかし、高温で熔接すると作業時の熱で接合部近辺までもが柔らかくなり、
変形しやすくなりエレメントとしての強度が台無しになります。
硬質化したこの真鍮のエレメントは幅も広く厚みもあり機械的強度、高周波での特性も優れています。
エレメントは15㎜ダブらせ支持部分も含めて高品質ハンダでしっかり繋ぎました。
3㎜ステンレスビス2本で支持部分とエレメント本体をブームに取り付けましたので
使用中に緩むこと、向きが変わることはありません。
高周波的にも経年劣化しません。
表面は変色しないようにアクリル塗料でアルミニウムと同じ色合いに塗装しました。

正方形・８角形のアルミメッシュの2段のリフレクターも高強度に仕上げました。
透明アクリル塗料でコーティングしました。

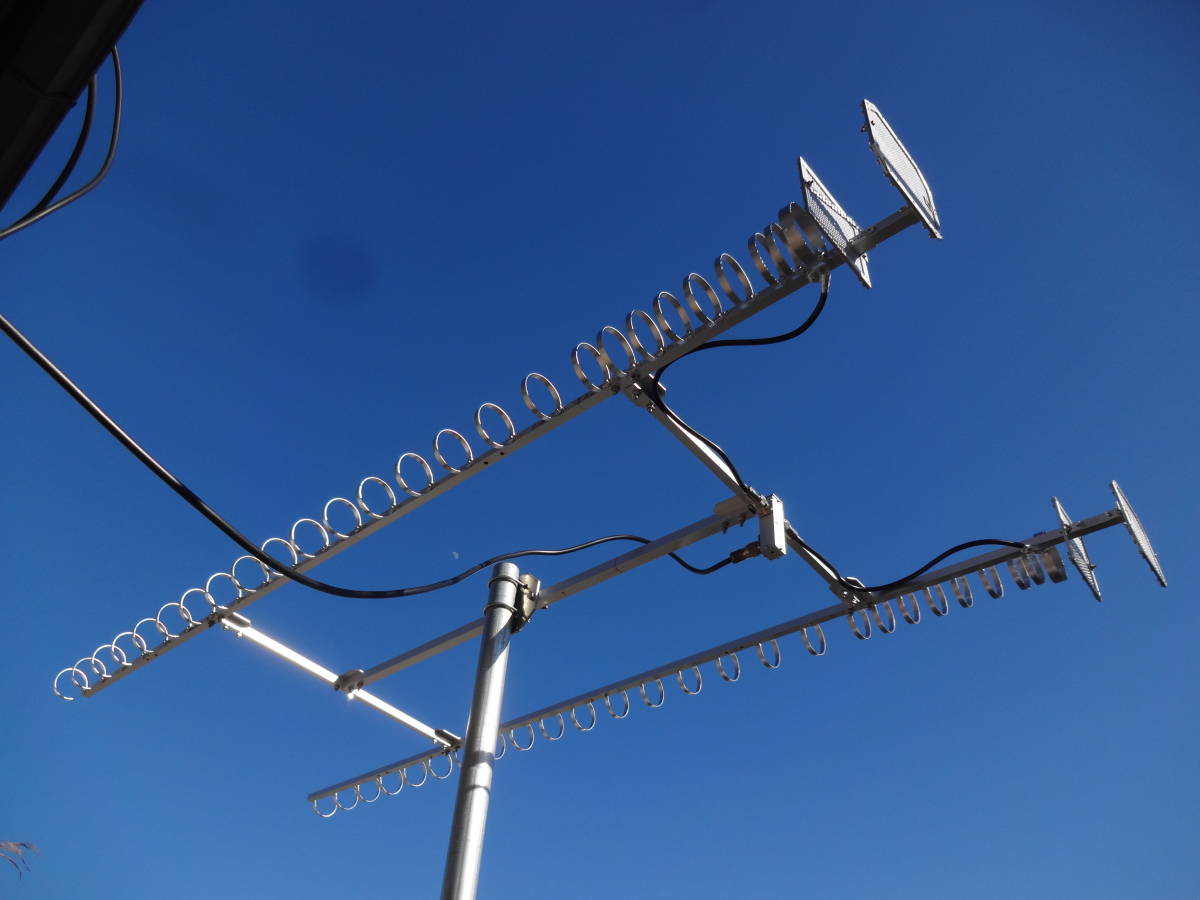

形状は画像をご覧ください。

（70エレメントアンテナを作り、真鍮製のエレメントの塗装無しで15年間雨ざらしの状態で使用しましたがエレメント自体は焦げ茶色に変色しましたが機械的強度、高周波的性能に劣化はありません）

ラジエーターは純銅製の平板製、加工硬化により極めて硬く厚みが十分なオープンループに仕上げました。
給電位置はエレメントの下部からブーム取り付け位置（同軸ケーブル外皮を接続）の反対側に
同軸ケーブルの芯線を直接はんだ付けしました。
機械的強度も上がり高周波的にも安定した給電ができます。

一般にはブームには丸型アルミニウムパイプを使用することが多いようですが
このアンテナには厚みが1.5㎜の15㎜角アルミニウムパイプを使用しました。
エレメントをしっかり取り付けるには角パイプのほうが優れています。
曲げにもとても強いのでしっかりしたアンテナに仕上がりました。

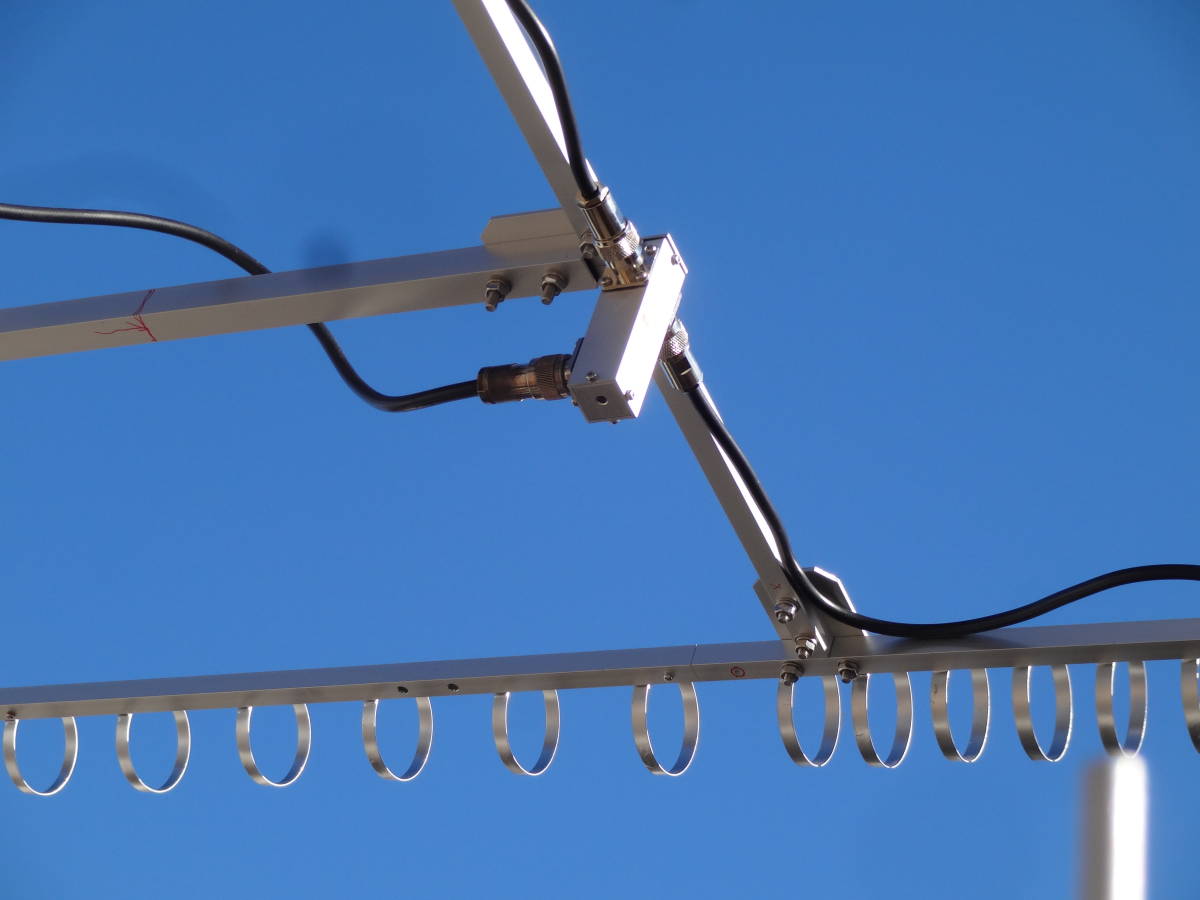

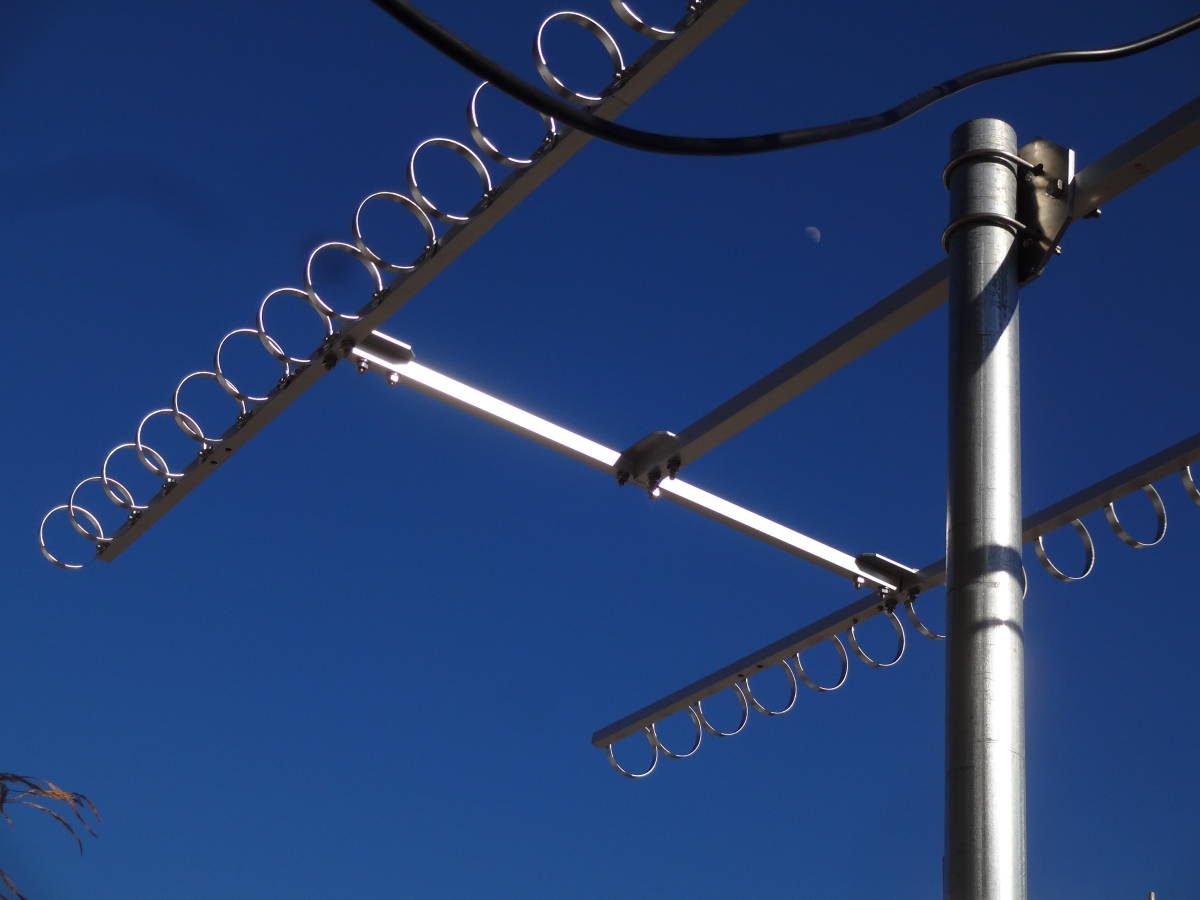

サブブームは20㎜角のアルミニウムパイプで作りました。

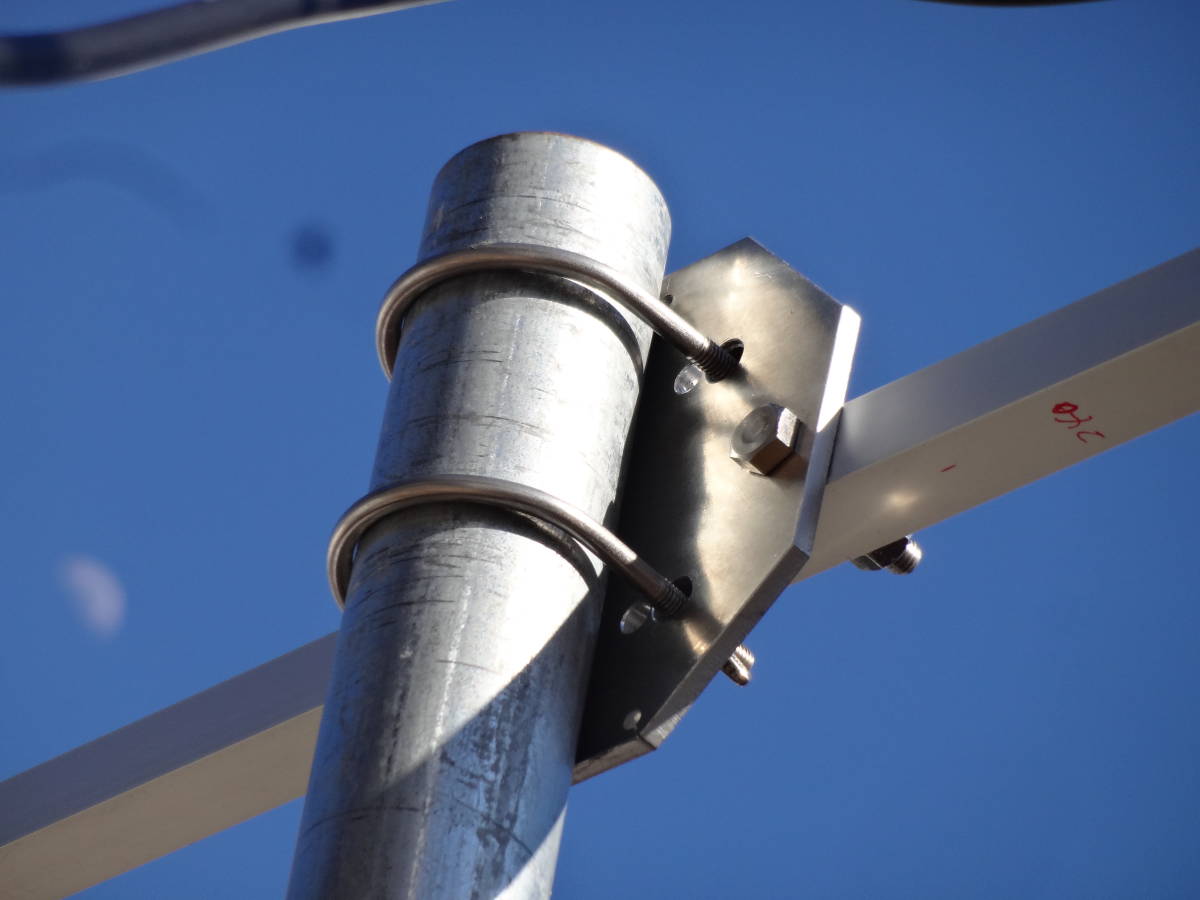

仰角調整できるマスト取り付け部分を5㎜厚の8角形のアルミニウム板で作りました。
Uボルト2本により30～50㎜φのマストにしっかり取り付けできます。

当方貴金属装身具製造を生業としておりますので可能な範囲で丁寧に製作しておりますが
多少ですが擦りキズ、塗装むらがあります。ご理解・ご了承ださい！

ブーム長は各約2m
アンテナ利得：推定利得　約20dbd（1/2波長ダイポール比）　約22dbi
アンテナサイズ：全長約2.0m　全幅　約90㎝×約12㎝（支持部品を除く）
回転半径約180㎝

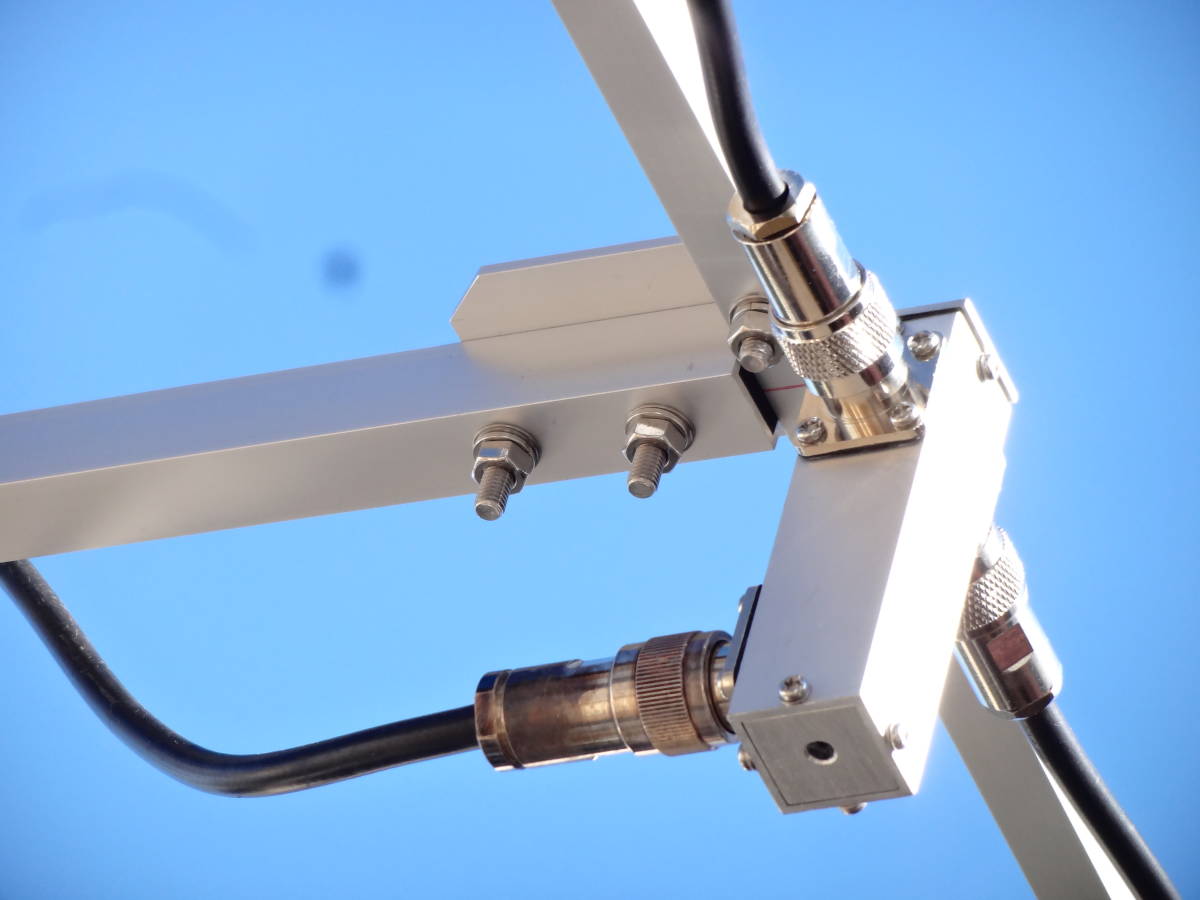

2分配器接栓は3カ所ともNJ
給電インピーダンス 50オーム
耐入力：200W 同軸5DSFケーブル他5D系において
取付マストは、30～50㎜φで垂直偏波用
VSWR
周波数1260MHz～1300MHzにてVSWR 1.5以下1295MHzMHz付近では1.2以下
使用環境により変わりますので100％保証できるものではありません。
ご理解お願いいたします。

解体して140または160サイズゆうパックにてお送りします。

ノークレームノーリターンでお願いいたします。
