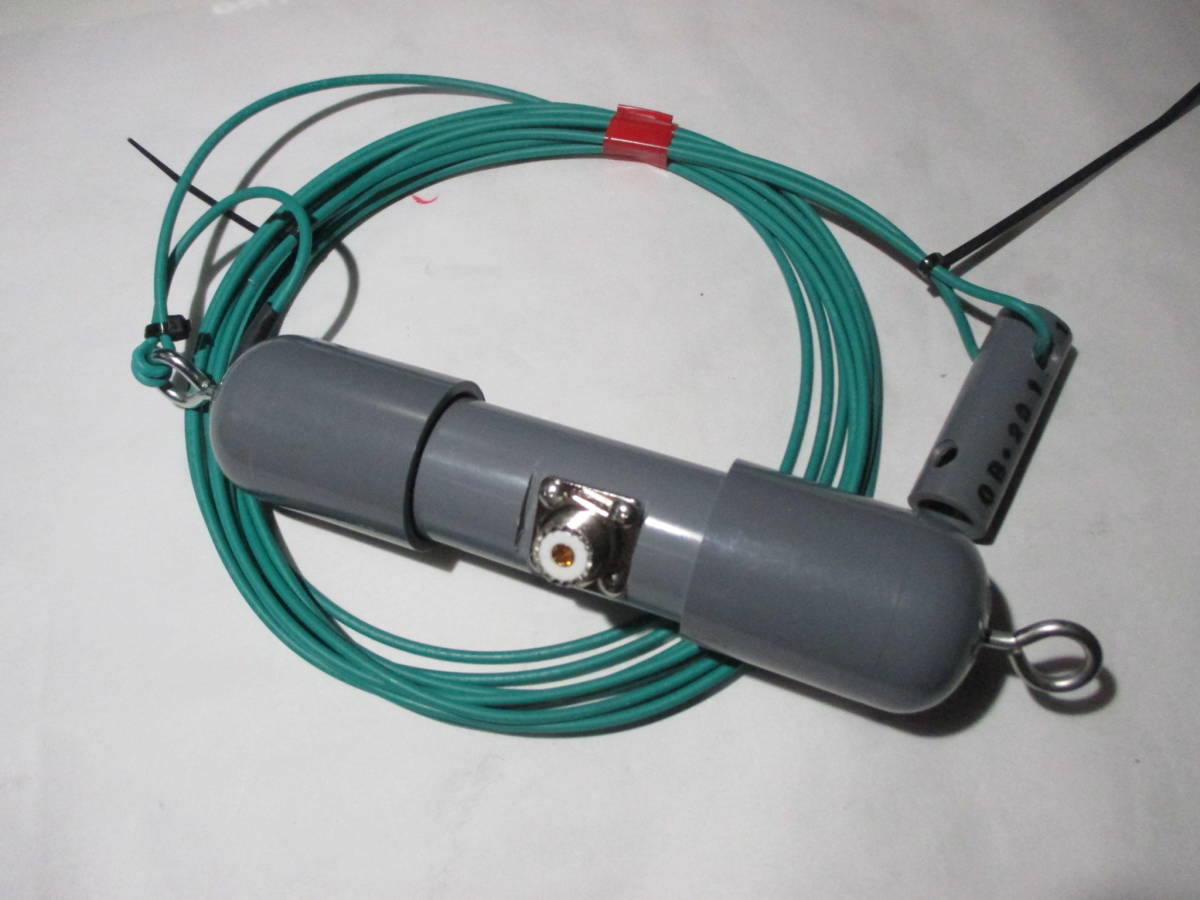

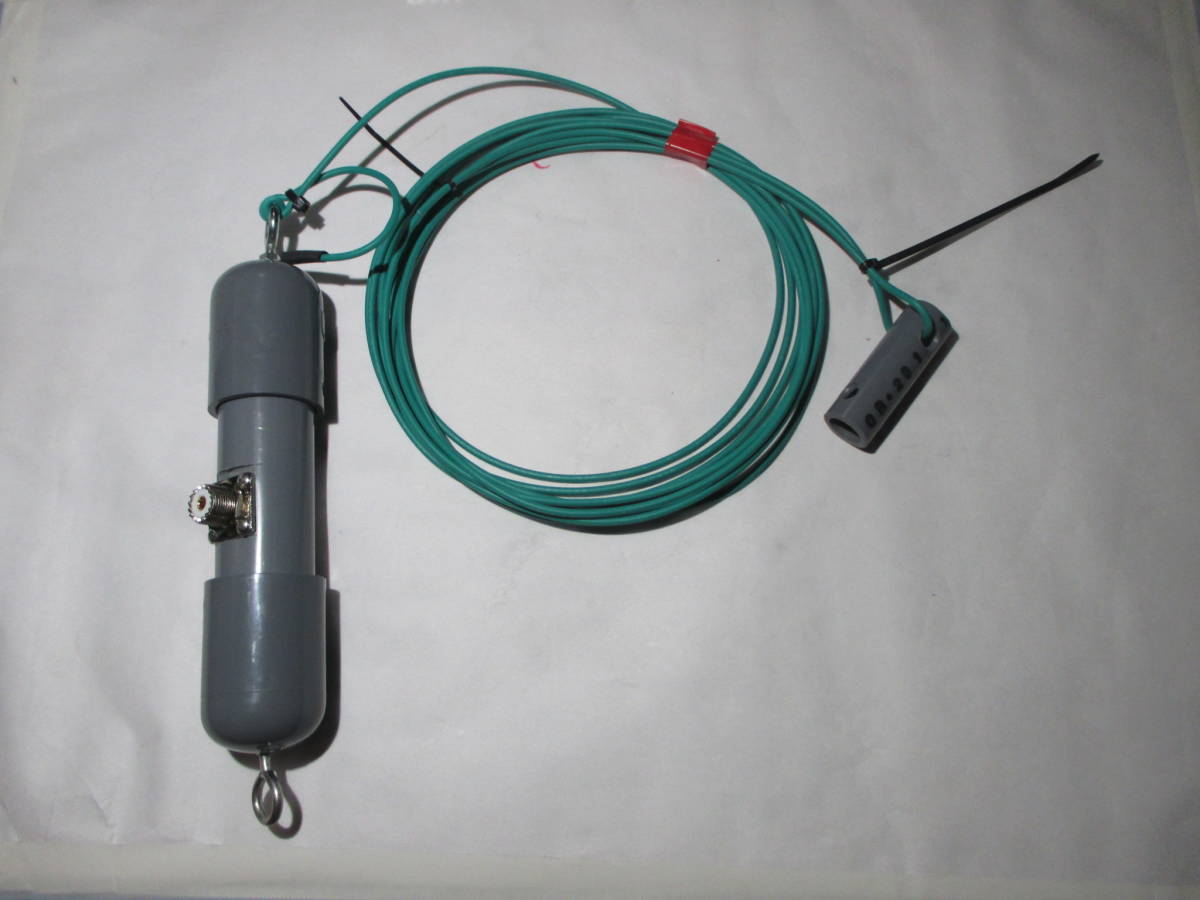

■21MHz 1/2波長フルサイズツェップアンテナ、全長約6.2mです。

設置は(水平/傾斜/折り曲)と自由度があり調整も一か所で素早くでき大変楽です。

マッチングBOXは全天候タイプで防水/強度対策も充分な作りとなっています。

※エレメントは在庫状況で「青、緑、黑」になりますので了解ください。

自宅環境下で調整済です、この調整は設置環境により変わる場合あるので再調整が必要です。

エレメントを延長すれば18M帯にも同調出来る広帯域マッチングBOXコイル仕様になっています。

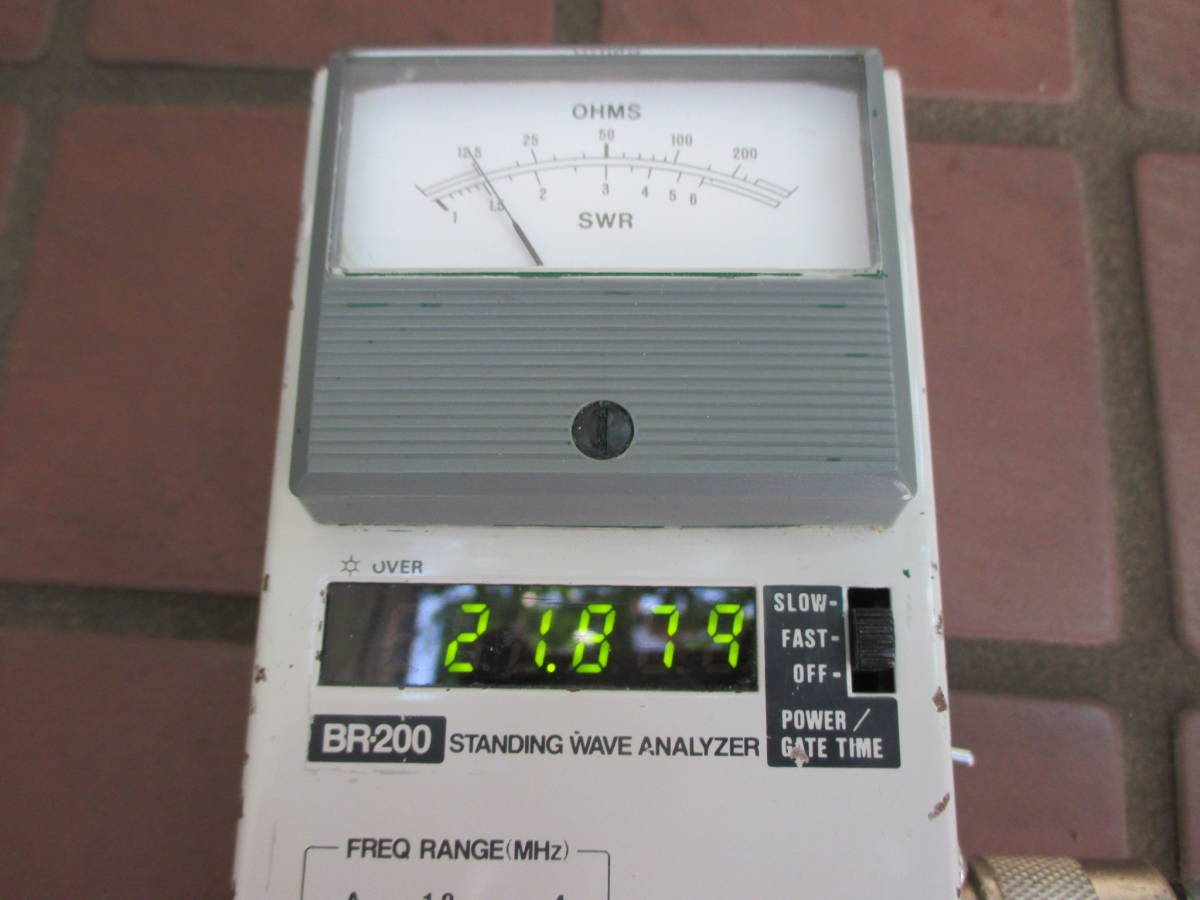

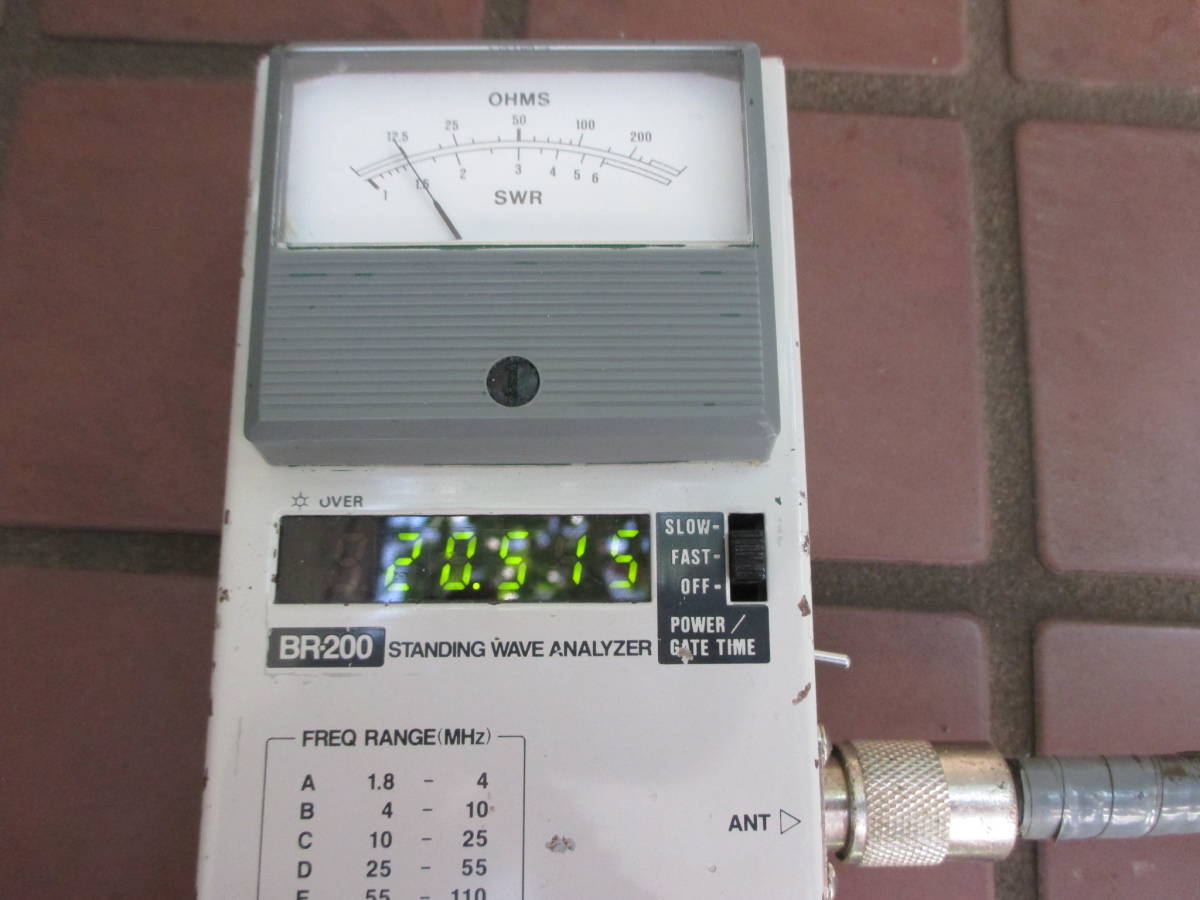

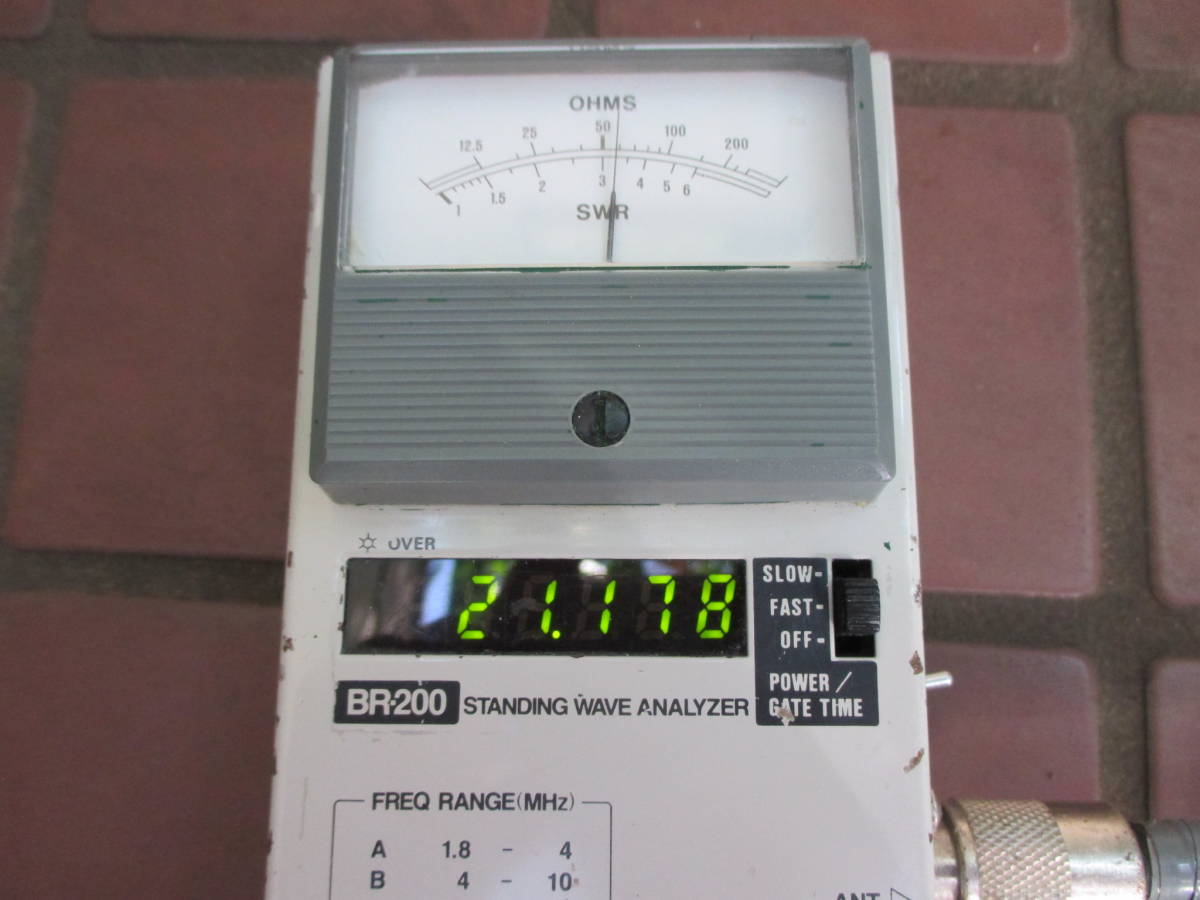

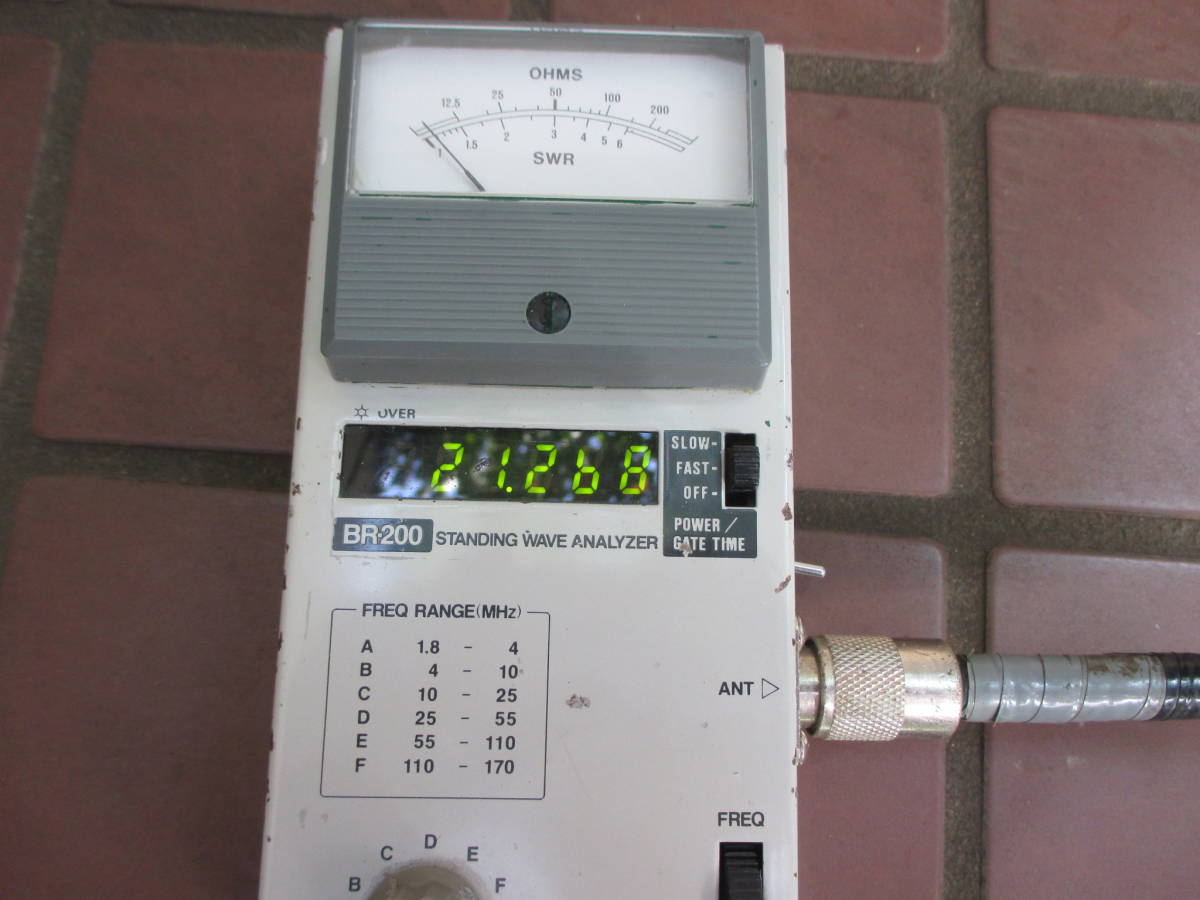

バンド中心付近で最良点に調整時SWR1.5の範囲は周波数下限20.515MHz～上限21.879MHzの帯域幅1.364KHzです。

高給部は高耐圧セラミックコンデンサー6KV使用しています、安全上の為(PEP)200W以下でご使用ください。

商品は全て設置テストしてから出荷しています。

ハンドメイド品のため製作上のキズあることをご了解ください。製作上の瑕疵以外はNC/NRとなります。

※写真はイメージです。

【設置と調整に付いて】

このアンテナは1/2λワイヤーアンテナです。

電圧腹給電で働くためインピーダンスが非常に高く50Ωの同軸ケーブルでは直接給電できません。その為に、高圧に耐えるコイルルとコンデンサー(ＬC回路)で構成された整合器(給電部)が必要です。

給電部はそれぞれのバンド専用につき、他のバンドには整合しません。

ダイポールアンテナに比べ、設置が容易なことが特徴です、ダイポールアンテナでは開く角度でインピーダンスが変化します、調整も両端で調整しますが、このアンテナは、先端の折り返し１ヶ所の調整で済みます。

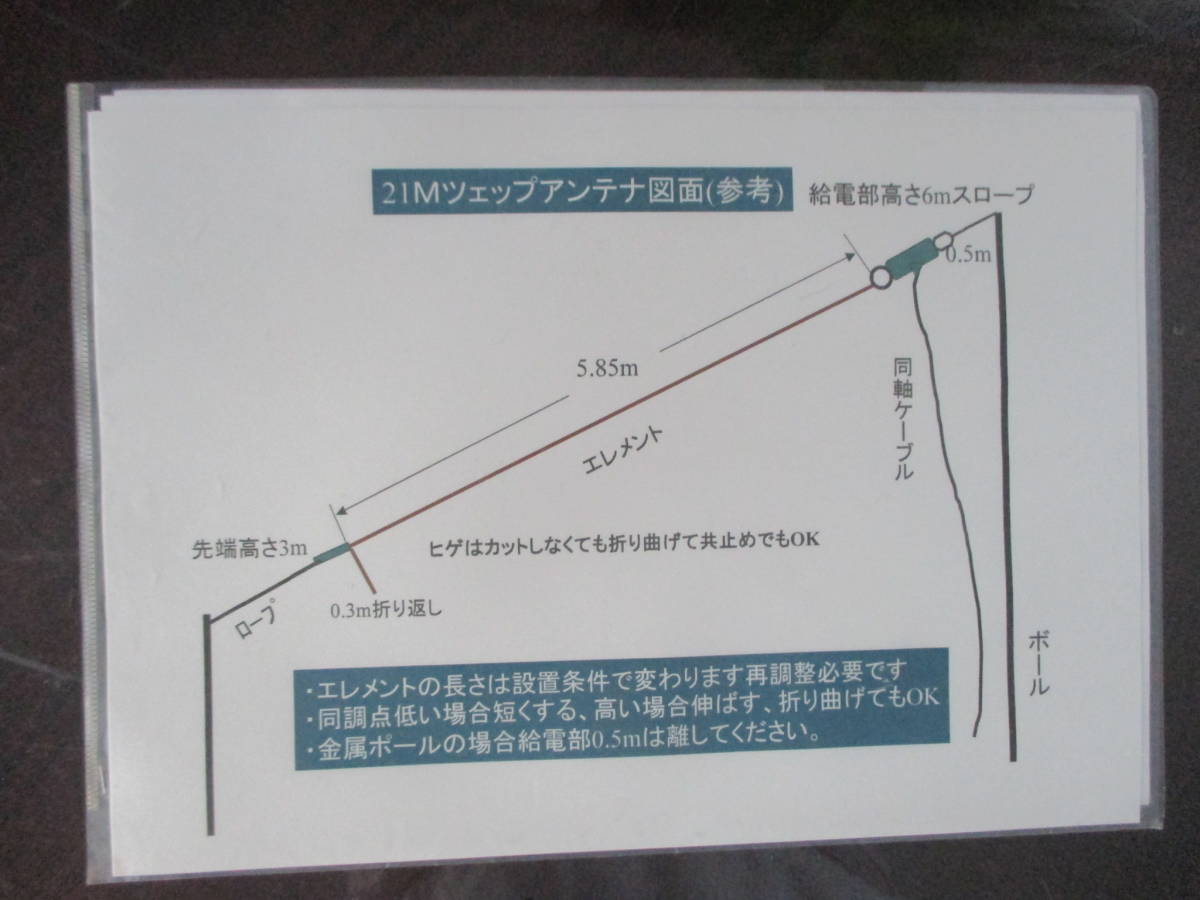

【設置】

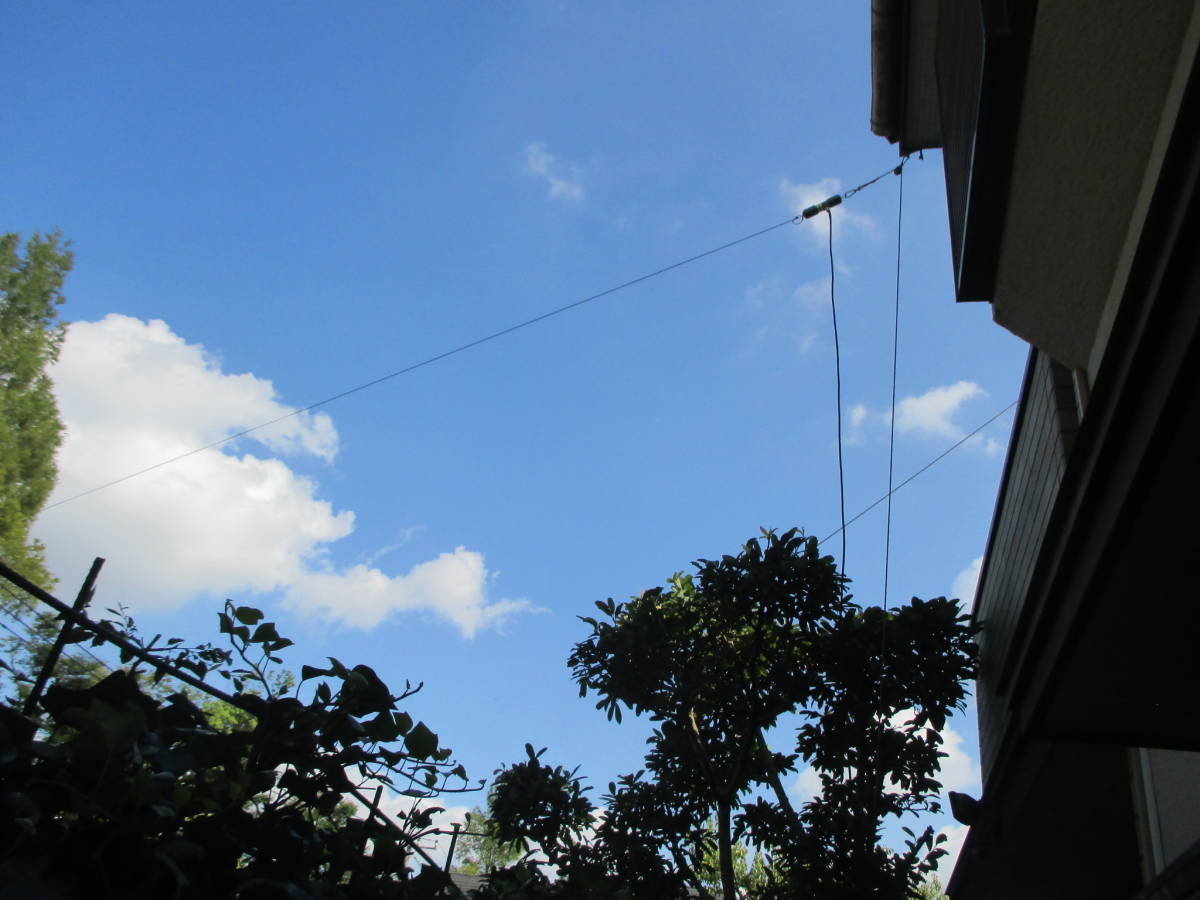

アンテナは出来るだけ地上高く設置して下さい。
展張にはクレモナロープがお勧めです、長年の使用に耐えます。
地面やタワー、立木、建物等の影響物から少なくとも1/8λ以上離さないとアンテナの同調点が掴めません。
水平、垂直、斜め、くの字(直角まで)に曲げて使用できます。
アンテナを垂直にすると無指向性、水平にした場合、指向特性はアンテナ線に、ほぼ直角の方向に得られます。電波の輻射は電流腹となるエレメント線中央部が一番強くなります。

【調整】

出荷時ほぼ調整していますが、設置環境で同調点や周波数が変わりますので、再調整が必要です。
送信出力は許容範囲内に抑えてください、規定以上のパワーを入力すると給電部が壊れる恐れがあります。
エレメントを折り返して全長を短くすると、同調点は高い方に移動します、低くする場合はその逆です。
折返しはエレメントに束ねてください、調整が終わりましたら緩まないようにきつく締つけてください。
給電部回路はLC並列回路です、Mコネの外側導体と芯線(アンテナ線)は直流的に導通しています。

※送信出力は規格の数値は破壊値です、許容値ギリギリの運用は、給電部を焼損し易くなります、アーク放電により焼損した給電部は修理困難です。特にCWやFT8の運用は送信出力を抑えた運用をお願い致します。

特にSWRをチェックするためCWまたＦＭモードに切り替えるときは、オーバーパワーにならないよう、気を付けてください。

（2025年 4月 3日 16時 12分追加）
文中説明で「高圧に耐えるコイルルとコンデンサー(ＬC回路)で構成された整合器(給電部)が必要です。」と書いてありますが、このようなマッチングBOXで構成されているという説明ですので特に何も追加する物はございません。同軸ケーブル繋ぐだけでOK です。
