■即決 1～16表記正論理 16進スイッチロータリースイッチ面実装 2.54mmピッチ 10個送料110円

收藏该商品

■即決 1～16表記正論理 16進スイッチロータリースイッチ面実装 2.54mmピッチ 10個送料110円: 商品编号：o1238818868 【浏览原始网页】

当前价：RMB 21

加价单位：10日元

日元：440.00円

出价：0次直购价：RMB 20.46

账户升级，享受无限制出价！《会员制说明》

商品件数：9

商品成色：新品

日本邮费：买家承担

可否退货：不可以

直购模式：否

开始时间：2026-08-05 17:16:22

结束时间：2026-08-12 17:16:22

自动延长：有可能

提早结束：有可能

商品详情 AI翻译下标记录新手必读

原划词翻译已下架，请使用AI翻译，保留原格式，翻译更精准

16進スイッチの多くは0～Fの表記だと思いますが、本品は1～16の表記となってます。

つまり4ビットの16ステートを1～16までの数字で表しています。

一般の方への説明はこの方がわかりやすいので、このような製品が存在しているのだと思います。

正論理で、1の位置で出力0000B(0H)、16の位置で1111B(FH)となります。(2進と16進で記述)

ようするに表記番号マイナス1がコード出力です。

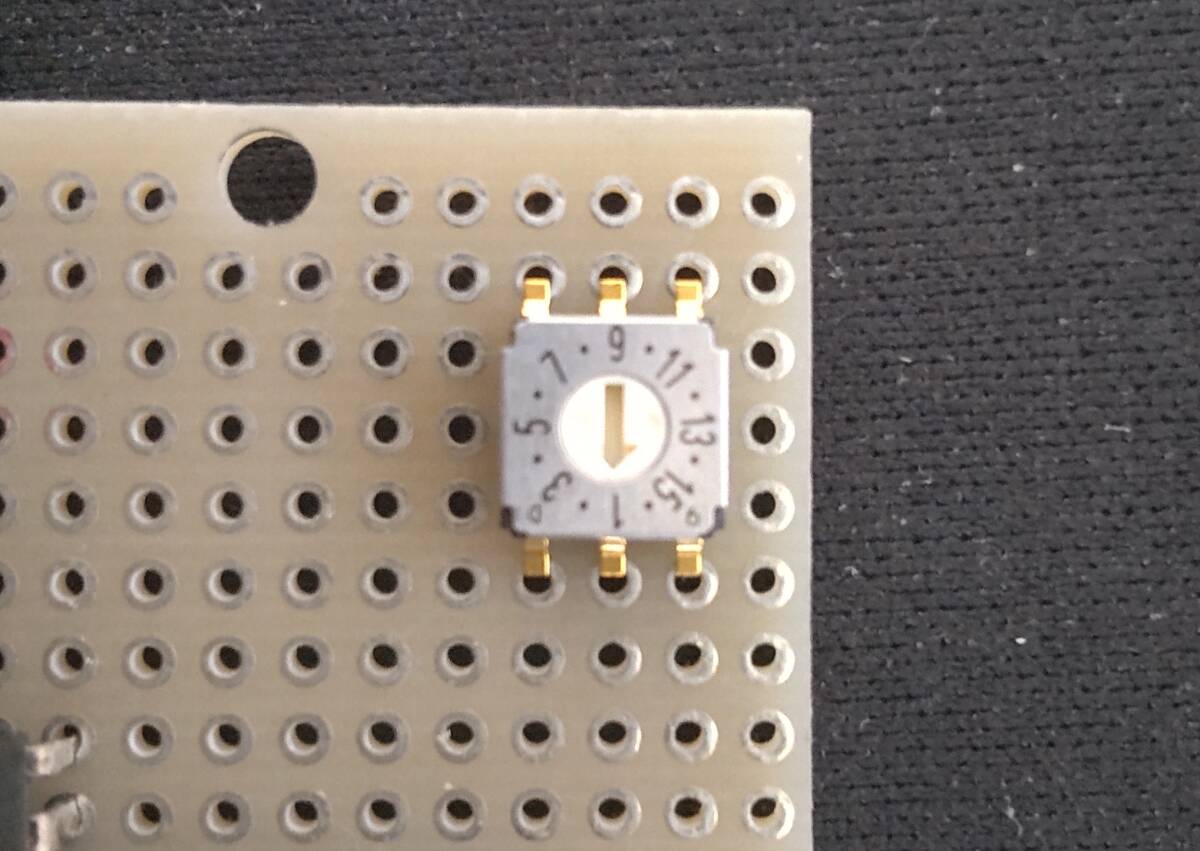

面実装ですが2.54mmピッチのため、ユニバーサル基板のランドに重なりますので手半田可能です。

カタログがないので接続を調べました。トップビューです。

「3」のを表記を左下になるようにおいて、そのすぐ下のリードを1番ピンとします。

そこから反時計回りに数えます。そうすると、

「3」1番ピン、「1」2番ピン、「15」3番ピン、「11」4番ピン、「9」5番ピン、「7」6番ピンとなります。

1番ピンと6番ピンはコモン端子で常時導通あります。

デジットのLSBは2番ピン、MSBは5番ピン、LSBのすぐ上のビットは3番ピン、MSBのすぐ下のビットは4番ピンです。

バラ品のため多少のリードがあった場合、修正をお願いいたします。

国内メーカー品。複数セットお送りできます。

★まとめ取引きは送料お得になります。

電子部品なら50gまで定形外郵便110円

クリポス185円なら、梱包時厚さ3cm以下かつ総重量1kg以下なら、たいていの物は送れます。
