プリウス10、11系配線図集は、
配線図集1997年10月発行（No.67488）。
配線図集2000年5月発行（No.6748801）。
があります。
今回の出品は新品未開封の配線図集2000年5月発行（No.6748801）です。

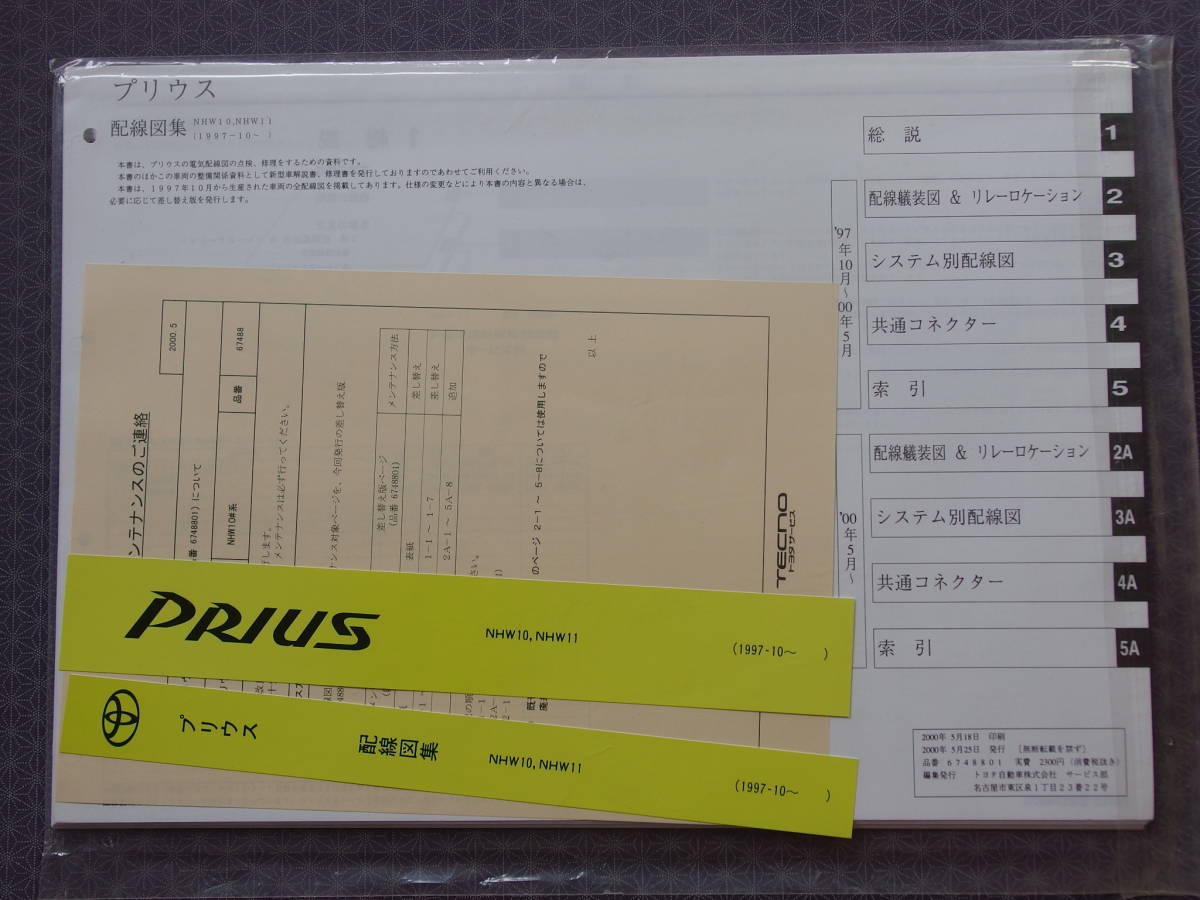

一番上にA4サイズの薄茶色い「配線図集メンテナンスのご連絡」（詳細は画像参照ください）によると
従来の「配線図集1997年10月発行（No.67488）」の２章～５章はそのまま残して
表紙と1章の総説1～7ページを差し替えて、
2000年5月マイナーチェンジ後のNHW11に対応する2A章～5A章が追加されることになります。
1997年10月～2000年5月マイナーチェンジ前のNHW10 配線図集は入っていないことになります。
2000年5月マイナーチェンジされたNHW11型のみ対応いたします。
「配線図集1997年10月発行（No.67488）」をお持ちの場合は差し替えることによって
NHW10 NHW11の両方に対応いたします。

プリウス NHW10 NHW11　配線図集（1997-10～　）2000年5月25日トヨタ自動車㈱サービス部発行。　
2000年5月マイナーチェンジNHW11の最終型までの車両の全配線図を掲載してあります。　
Ａ３判415ｇ、未開封のため枚数不明。
トヨタ系ディーラーでは専用ファイルカバーに入れて使用しているもので、黄緑の帯のものはファイルカバーの背の部分2箇所に入れるようになっています。

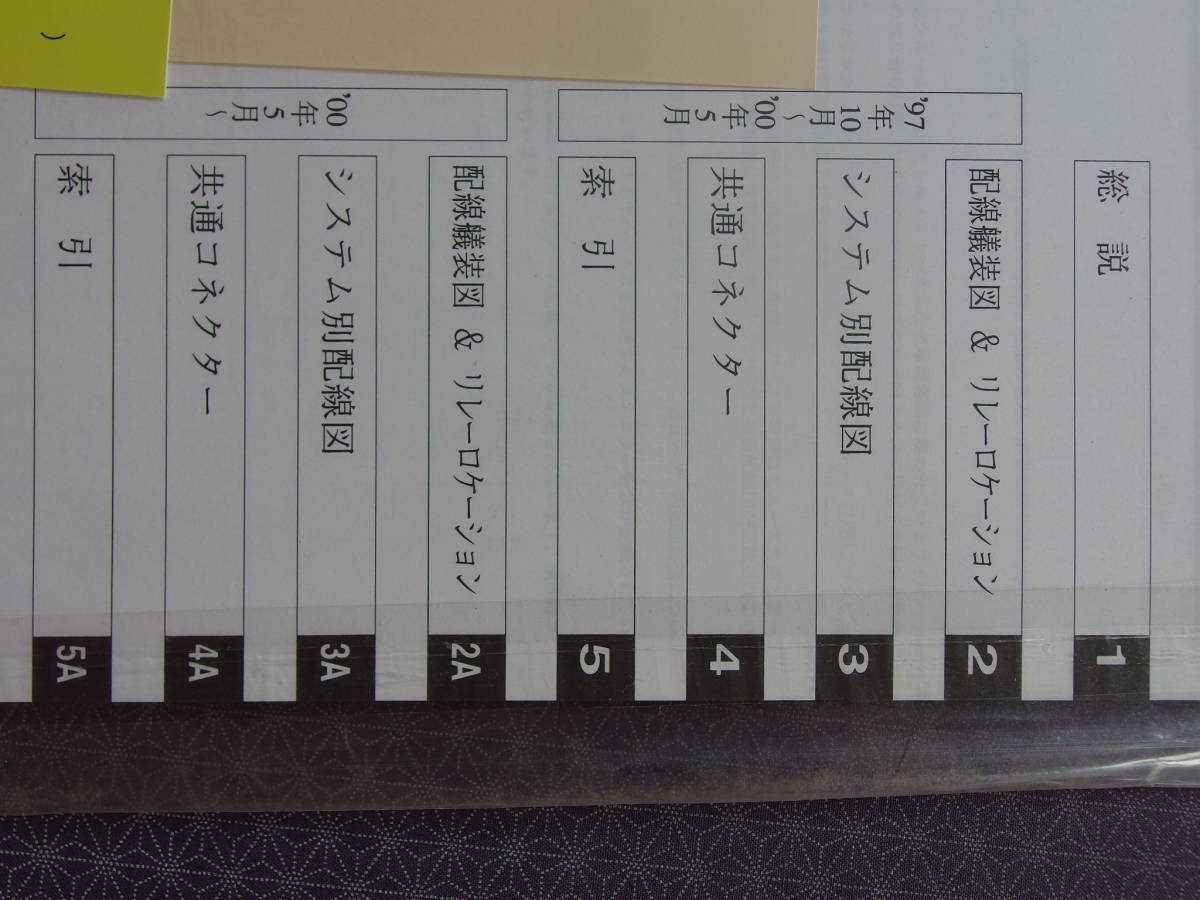

本書は記載内容により5章で構成されています。
1章　総説（本書の構成をはじめ、配線図の中で使われる略語の説明、各章の見方、本書の取り扱い上の注意が記載されています）。
２A章配線艤装図＆リレーロケーション（配線ぎ装図はエンジンルーム、インストルメントパネルなど車両各部に使われているワイヤーハーネス、コネクターの取り付け位置、コネクター形状、コネクターＮｏとそれに接続する部品名称が記載されています（ワイヤーの図が最大10色に色分けされて記載されています）。リレーロケーションはリレー，リレーブロック，ジャンクションブロック，コンピューターなどの車両取り付け位置が記載されています）。
３A章システム別配線図（電源・アース系統図とシステム別配線図で構成され、電源・アース系統図はヒューズ負荷とアース負荷が記載され、システム別配線図は電源回路、エンジン関係などの各配線図が記載されています）。
4A章　共通コネクター（ジャンクションブロックなどに接続するコネクター、リレー、ヒューズ、内部回路図について記載されています。ワイヤｔｏワイヤはワイヤハーネスとワイヤハーネスを接続するコネクタ形状が記載されています）。
５A章　索引（配線艤装図およびシステム別配線図の各コネクターの記載ページが記載されています。検索はコネクターＮｏ.または部品名称から行います）。

定型外郵便送料500ｇ660円です。
表紙側片面にダンボールを当てて発送します。
両面ダンボール梱包の場合501ｇ超えてしまいますので920円になります。★ゆうパックの場合は、軽くU型にしてダンボール箱に入れてお送りいたします。

■落札金額＋4910円（定型外郵便送料含む）で、
「専用ファイルカバー厚さ3.5ｃｍ（1994年10月発行）タイプA、新品未使用（微かなスレはご了承ください）」をお付けいたします。

本来なら専用ファイルカバー厚さ2.5ｃｍタイプOですが、当方保有分完売いたしました。
箱に入れてお送りいたします。
