※この商品は通常価格よりも安く設定しております。
とてもお買い得になりますのでこの際いかがでしょうか。

※こちらの整備書(配線図集)は、パーツ等を購入した際に付属していた冊子をさらに詳しく説明した配線図集になります。

************************************************************************************

スカイラインHR33型 ER33型 ECR33型 ENR33型 BCNR33型 配線図集 追補版Ⅲ 平成8年1月版（1996）。
編集発行：日産自動車株式会社、印刷発行：平成8年1月（1996年）。
日産自動車株式会社内 原本複製純正品。
新品・未使用・絶版品。

R33型車のマイナーチェンジに伴い、回路図・配線図をまとめ直した 貴重な配線図集で す。
1998年10月にマイナーチェンジしたニッサン ステージア オーテックバージョン260RS （WC34型車）でも RB26DETT関係の配線図にはこちらを使用します。


本書に記載されている項目は、

① 車台打刻実施始番号：

② 略記号：

③ 配線の色：

④ リレー一覧：

⑤ 配線艤装図の読み方：

⑥ SMJ（スーパーマルチジャンクション）の読み方 ：

⑦ ハーネス比較表：

⑧ ヒューズ：

⑨ SMJ一覧表：

I. 配線艤装図：
　　I-1　エンジンルーム
　　　　（1）RB20E（2ドア車）
　　　　（2）RB20E（4ドア車）
　　　　（3）RB25DE、DET（2ドア車）
　　　　（4）RB25DE、DET（4ドア車）
　　　　（5）RB26DETT
　　I-2　ダッシュ

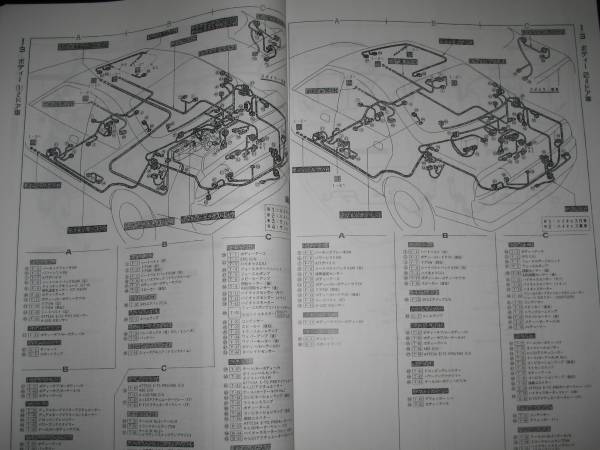

　　I-3　ボディー
　　　　（1）（2ドア車）
　　　　（2）（4ドア車）
　　I-4　ドア

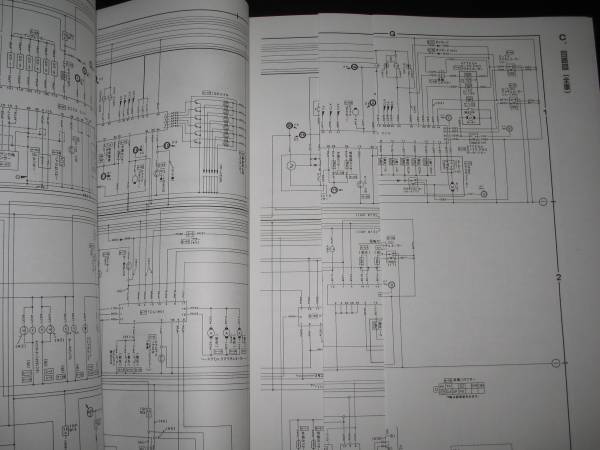

C. 回路図 …折込：

W. 配線図…折込：
　　W-1　 エンジン、メインハーネス（RB20E、25DE、DETエンジン搭載2ドア車）
　　W-2　 エンジン、メインハーネス（RB20E、25DE、DETエンジン搭載4ドア車）
　　W-3 　エンジン、メインハーネス（RB26DETTエンジン搭載車）
　　W-4 　ボディーハーネス（RB20E、25DE、DETエンジン搭載車）
　　W-5 　ボディーハーネス（RB26DETTエンジン搭載車）
　　W-6 　ECCSハーネス（RB20Eエンジン搭載車）
　　W-7 　ECCS/H（RB25DE、DETエンジン搭載車）
　　W-8 　ECCS/H（RB26DETTエンジン搭載車）
　　W-9 　ドアハーネス
　　W-S1　HICAS
　　W-S2　ABS
　　W-S3　A-LSD/ABS
　　W-S4　E-TS PRO/ABS
　　W-S5　SRS両席エアバッグ
　　W-S6　ケンウッドサウンドシステム
　　W-S7　AVシステム
　　W-S8　オートエアコン

◎ インデックス一覧表：



など、以上13項目に分かれて説明されております。

わかりやすく詳細に説明されており、愛車のメンテナンスやチューニング、電装関 係等を取り付ける際など整備士の方はもちろんのこと、趣味としてDIYをする方にも 是非とも必需品の本ではないでしょうか。
この電気配線図集があるのとないのとでは作業の効率はもちろん のこと、愛車を知る上において大変重要な位置を占めています。


自宅での保管と違い、メーカーでの保管でしたのでとても綺麗です。
長い間の保存や湿気などによる色あせなどは一切ありません。新 品・未使用ですので安心して購入いただけます。

発送は、定形外郵便で送料920円になります。
一切の手抜きなどはせず、きちんと梱包しますので安心していただ いて大丈夫です。



******************************************************************************

※その他の出品中の

「R33 スカイライン」 （👈クリック）

是非ともご参照ください。
