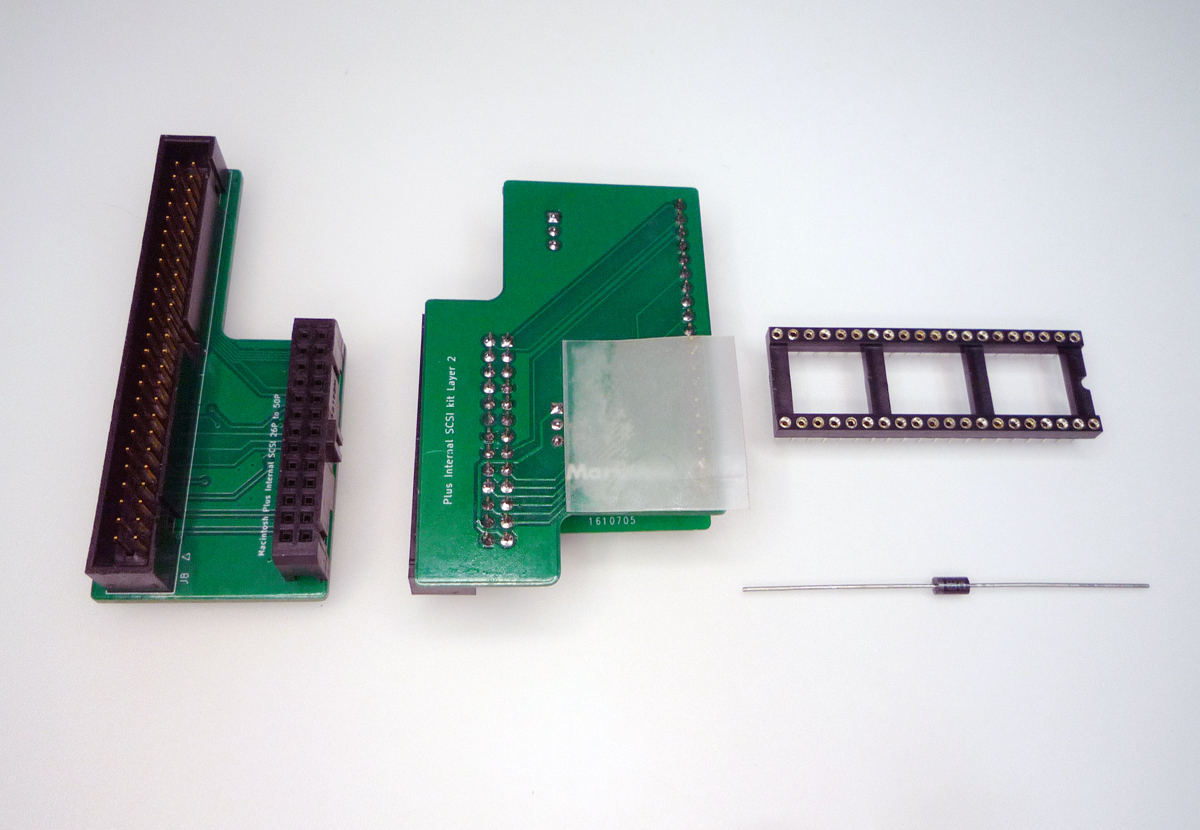

1枚目キットの内容

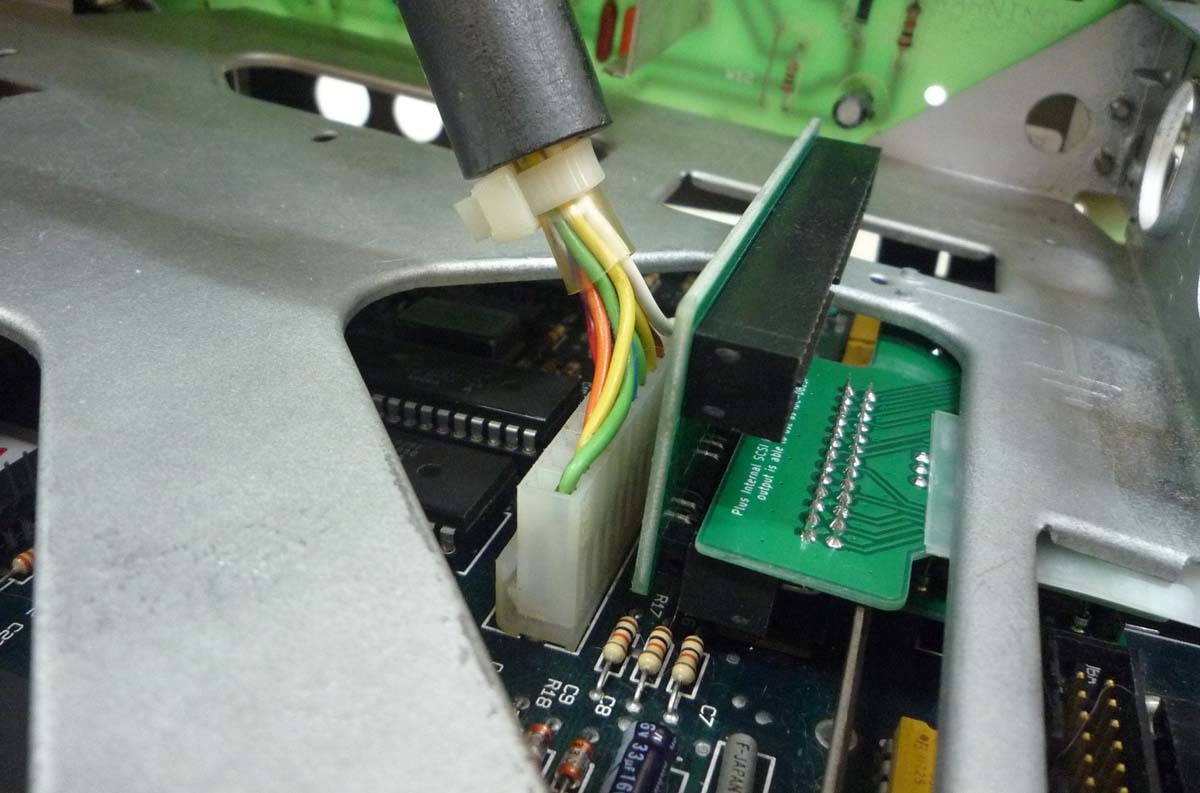

2枚目 SCSIコントローラ部に実装した内蔵用50ピンコネクタ
3枚目真横から見たところ

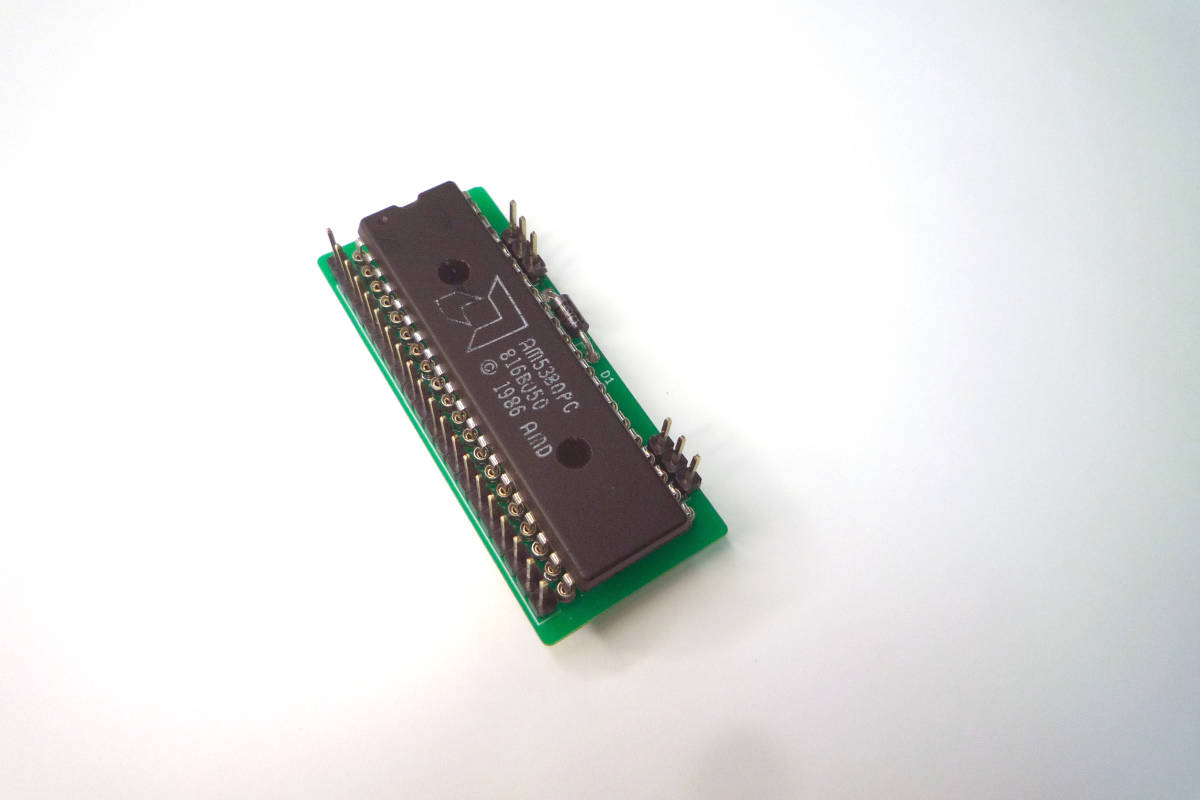

4枚目新品の5380コントローラICを組み込んだアセンブリ（付属）
5枚目元の5380コントローラICをはずしたところ（落札者様側ではずす作業が必要）

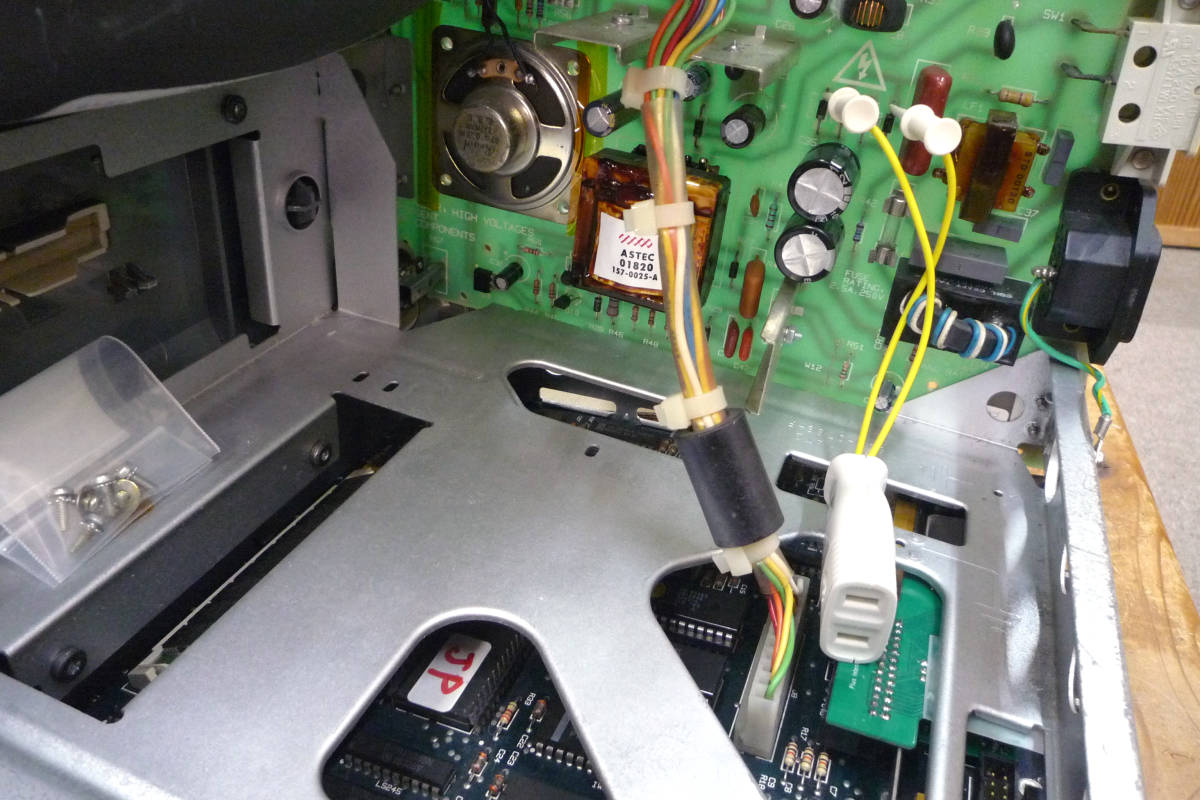

6枚目（別売）アナログ電源ボードからAC100Vを取り出すAC延長ケーブルソケット

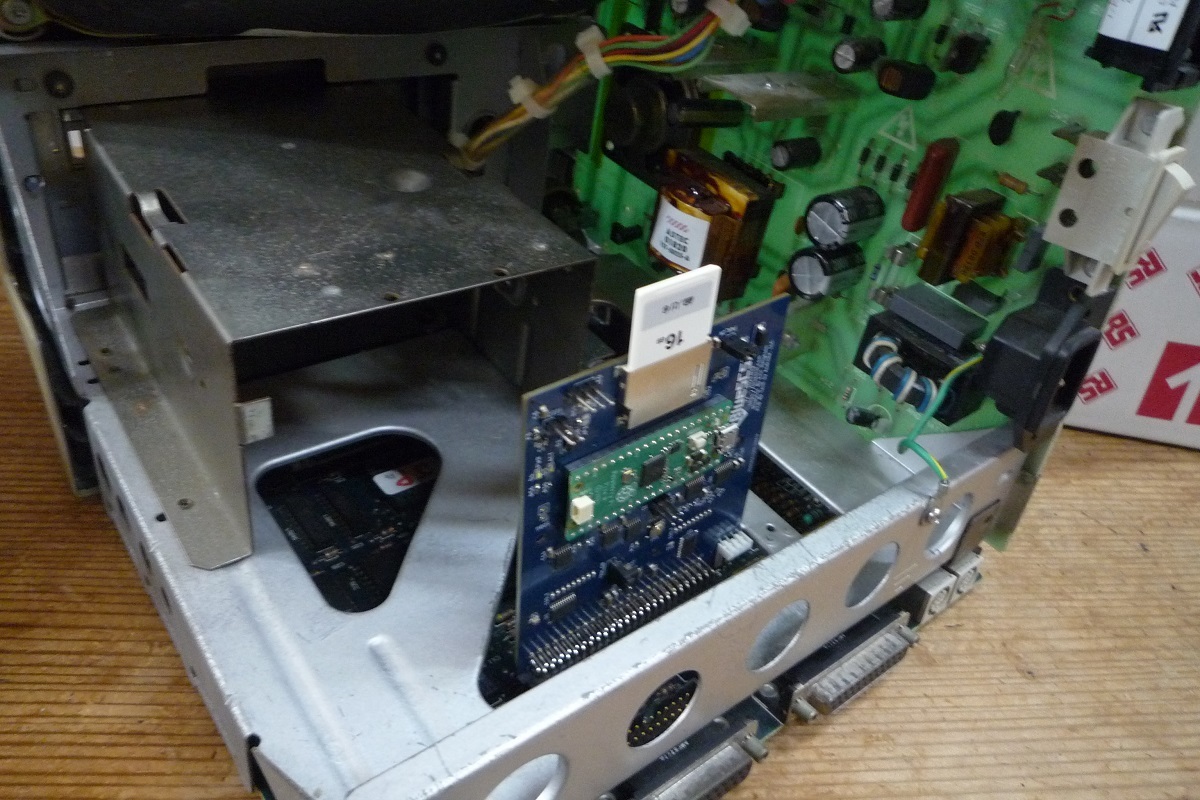

7枚目添付のBlueSCSI ｖ２直挿しコネクタに付け替えてSCSIケーブルなしで垂直実装

No.6120 Macintosh Plus SCSI内蔵化キット

Plus に内部SCSIポートを分岐増設するキット

【概要】
これまで外部ポートのみSCSI接続が可能だったPlusの機体内部に、HDDやSD-SCSI
変換基板を実装するための内蔵用IDCコネクタ（50ピンヘッダー）を構築するキット
です。

本キットの内蔵コネクタに接続されたデバイスは、Plusの外付けSCSI機器と同様にあ
つかうことができます。

ただし、本キットの内蔵コネクタに接続されたデバイスから起動するためには、すでに
Plusの外部ポートで外付けSCSI起動できることが確認されたSD-SCSI変換基板や内蔵
HDDが必要です。
外部SCSIポートにつないだ状態で漢字Talkを起動できないデバイスは、本キットを使
用してもOSを起動することはできません。

【キット構成】

  （１）26-50ピン変換基板

  （２）5380アセンブリ（新品5380ふくむ）

  （３）ロジックボード用40ピンICソケット

（４）外部ポート用ダイオード（外部TermPower出力への改造用）

（５）BlueSCSI ｖ２用26-50ピン変換基板（50ピン部分がメスソケットタイプ。写真には写っていません）

取扱説明書（5ページ）つき

注意：
（１）本キットは、既存のロジックボード上の5380コントローラICをはずして、IC

ソケット化するハンダ作業が必要な、中級者以上向けのキットです。

自分でICをはずせない方には、別途にて交換作業承ります。

（２）PlusではHDDからシステム起動するには、ハードディスク（Unit Attention

対応）やロジックボード（ROMバージョン）、フォーマッタに条件があり、す

べてのSCSIデバイスから起動できるわけではありません。

PlusでのOS起動が保証されているドライブか、ご自身で起動できることを確認

しているストレージデバイスを「内蔵SCSIデバイス」として装着してください。

BlueSCSI v2での起動は確認済みです。

  （３）内蔵される予定のストレージデバイスに対する電源確保および設置用マウン
       タについては、ご自身で対応ください。

    取扱説明書に参考情報を記載してあります。
