こちらの整備書(配線図集)は、パーツ等を購入した際に付属していた冊子をさらに詳しく説明した配線図集になります。

************************************************************************************

シルビア S14型 CS14型 配線図集 平成5年10月版(1993年)。
編集発行：日産自動車株式会社、印刷発行：平成7年5月
日産自動車株式会社サービス技術部技術課社内製本版（原本複製純正品）。
新品・未使用・絶版品。

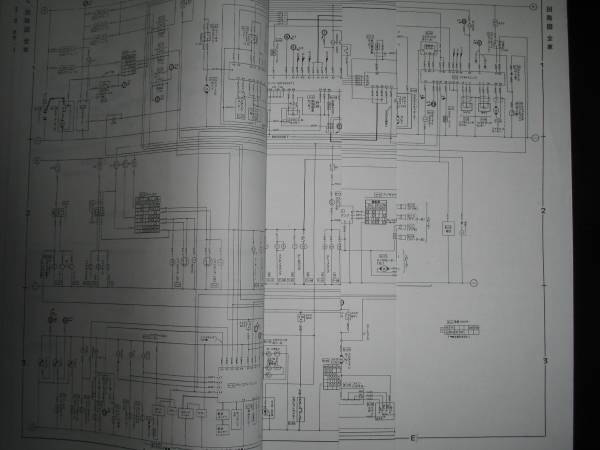

シルビア S14型系車の回路図・配線図をまとめたものです。S14型車すべての基本となるものです。

本書に記載されている項目は、

① 車台打刻実施始番号：

② 本書を使うにあたっての基礎知識：
　　2-1 回路図、配線図の識別色
　　2-2 配線の色
　　2-3 コネクター シンボル記号
　　2-4 コネクター部のたどり方
　　2-5 複合スイッチ部のたどり方
　　2-6 回路の接続表現
　　2-7 リレー
　　2-8 配線ぎ装図
　　2-9 インデックス
　　2-10 回路図
　　2-11 配線図
　　2-12 略記号

③ ハーネス比較表：

④ ヒューズ：

⑤ リレー・ユニット類取付位置：

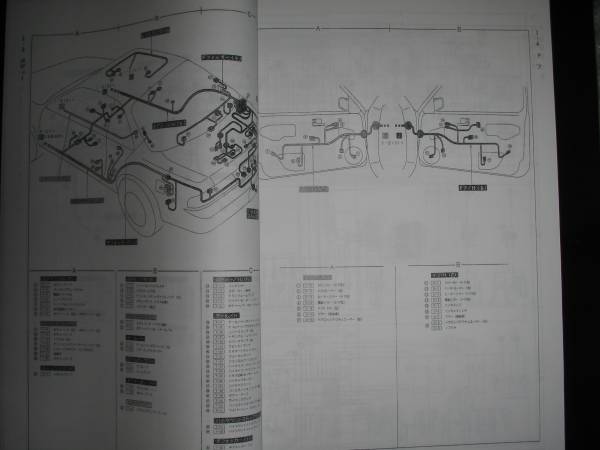

I. 配線艤装図：
　　I-1　エンジンルーム（SR20DE,DET）
　　I-2　ダッシュ
　　（1）メイン/H
　　（2）ECCS、エンジンルーム、エアバック/H
　　I-3　ボディー
　　I-4　ドア

C. 回路図（全車）…折込：

W. 配線図…折込：
　　W-1　全車（SR20DE,DET）
　　W-2　ECCSハーネス
　　（1）SR20DET
　　（2）SR20DE
　　W-3　ドアハーネス
　　W-S1　ABS
　　W-S2　HICAS
　　W-S3　リモートコントロールエントリーシステム
　　W-S4　SRSエアバック
　　W-S5　ケンウッドサウンドシステム
　　W-S6　マニュアルエアコン
　　W-S7　オートエアコン

◎ インデックス一覧表：



など、9項目に分かれて説明されております。

わかりやすく詳細に説明されており、愛車のメンテナンスやチューニング、電装関係等を取り付ける際など 整備士の方はもちろんのこと、趣味としてDIYをする方にも是非とも必需品の本ではないでしょうか。
この電気配線図集があるのとないのとでは作業の効率はもちろん のこと、愛車を知る上において大変重要な位置を占めています。


自宅での保管と違い、メーカーでの保管でしたのでとても綺麗です。
長い間の保存や湿気などによる色あせなどは一切ありません。新 品・未使用ですので安心して購入いただけます。

発送は、定形外郵便で送料920円になります。
一切の手抜きなどはせず、きちんと梱包しますので安心していただ いて大丈夫です。

******************************************************************************
