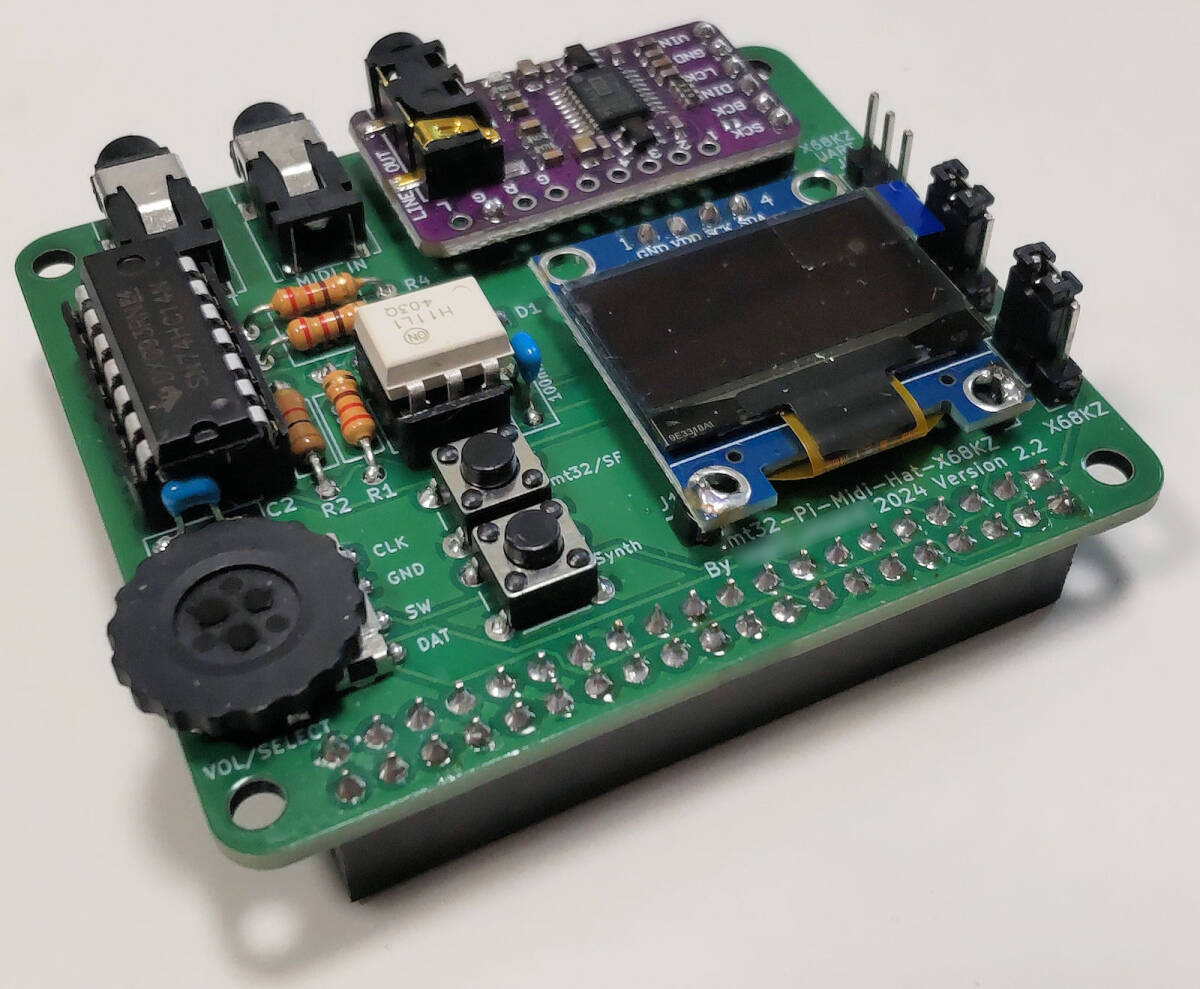

本商品は、X68000Z用にプリント基板を起こして自作した、Raspberry Pi 3 Model A+用のmt32-pi拡張基板です。

せっかくプリント基板を起こしましたので、他のX68000Zユーザーにも使っていただこうと思い出品しました。

mt32-piは、Raspberry Piを使ったMT-32のエミュレータで、詳細はhttps://github.com/dwhinham/mt32-piを

参照してください。

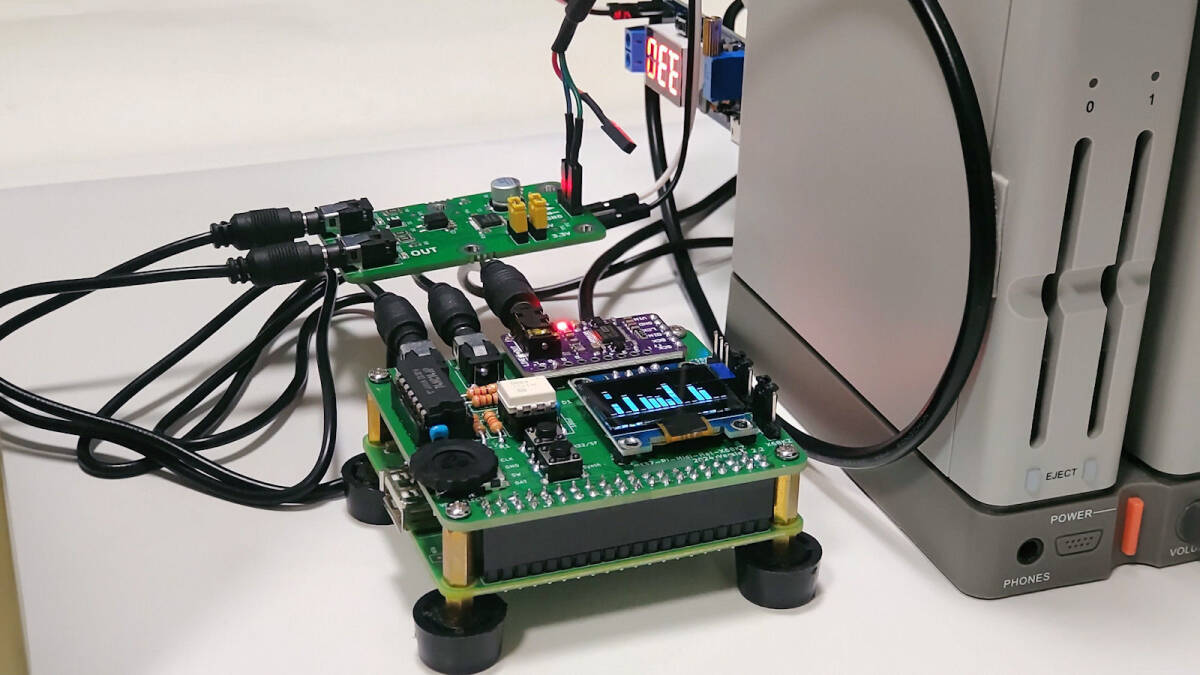

商品は、フル基板(MIDIオプション回路実装済み)と、紙に印刷した簡易マニュアルです。画像に写っている、

Raspberry Pi 3 Model A+/microSDカード/X68000Z/モニタ/ケーブル/スピーカ/スペーサ類は付属しません。

別途、購入してください。

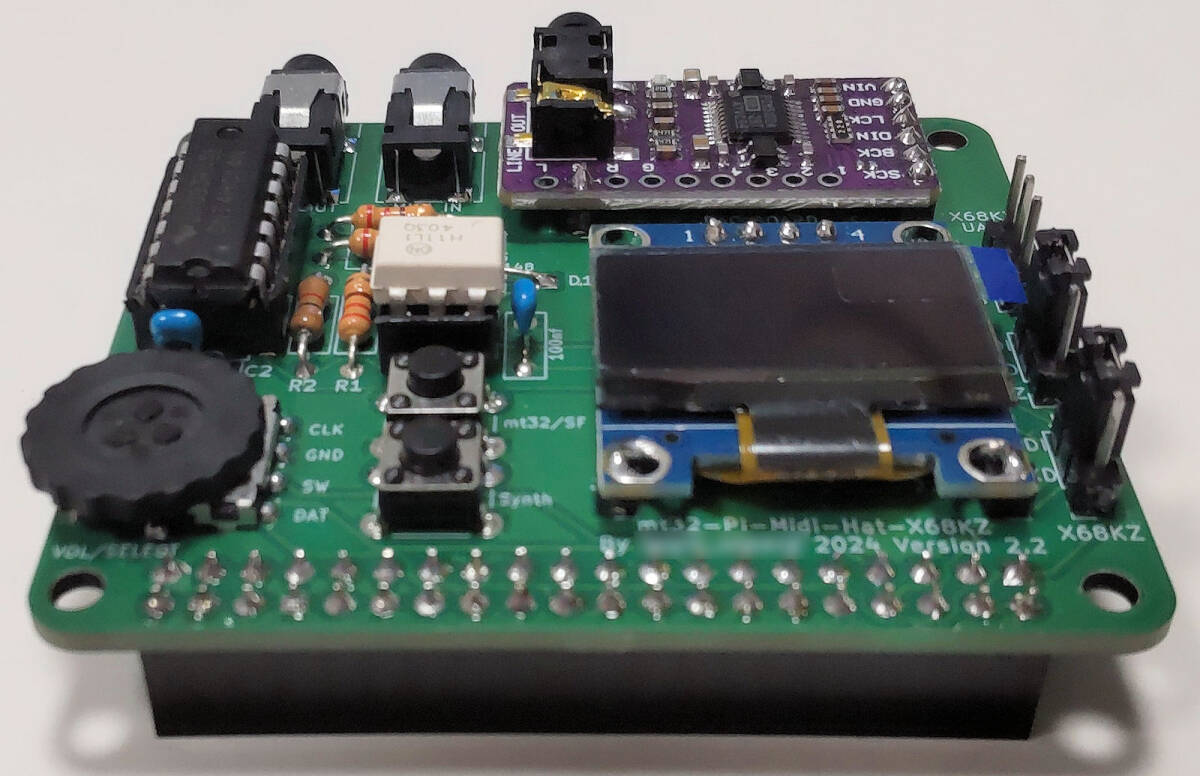

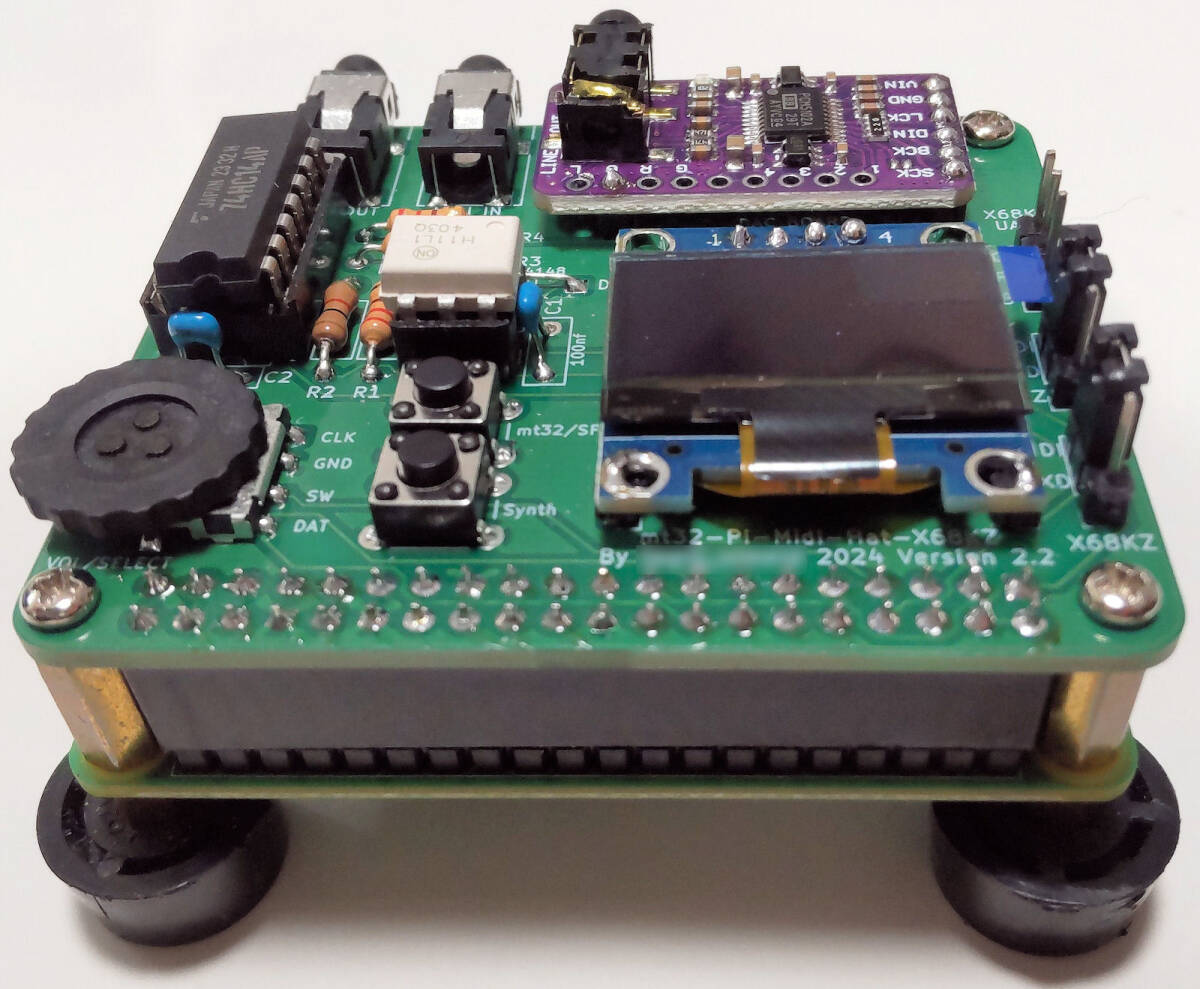

Raspberry Pi 3 Model A+サイズのコンパクトな基板に、一通りの機能を収めています。

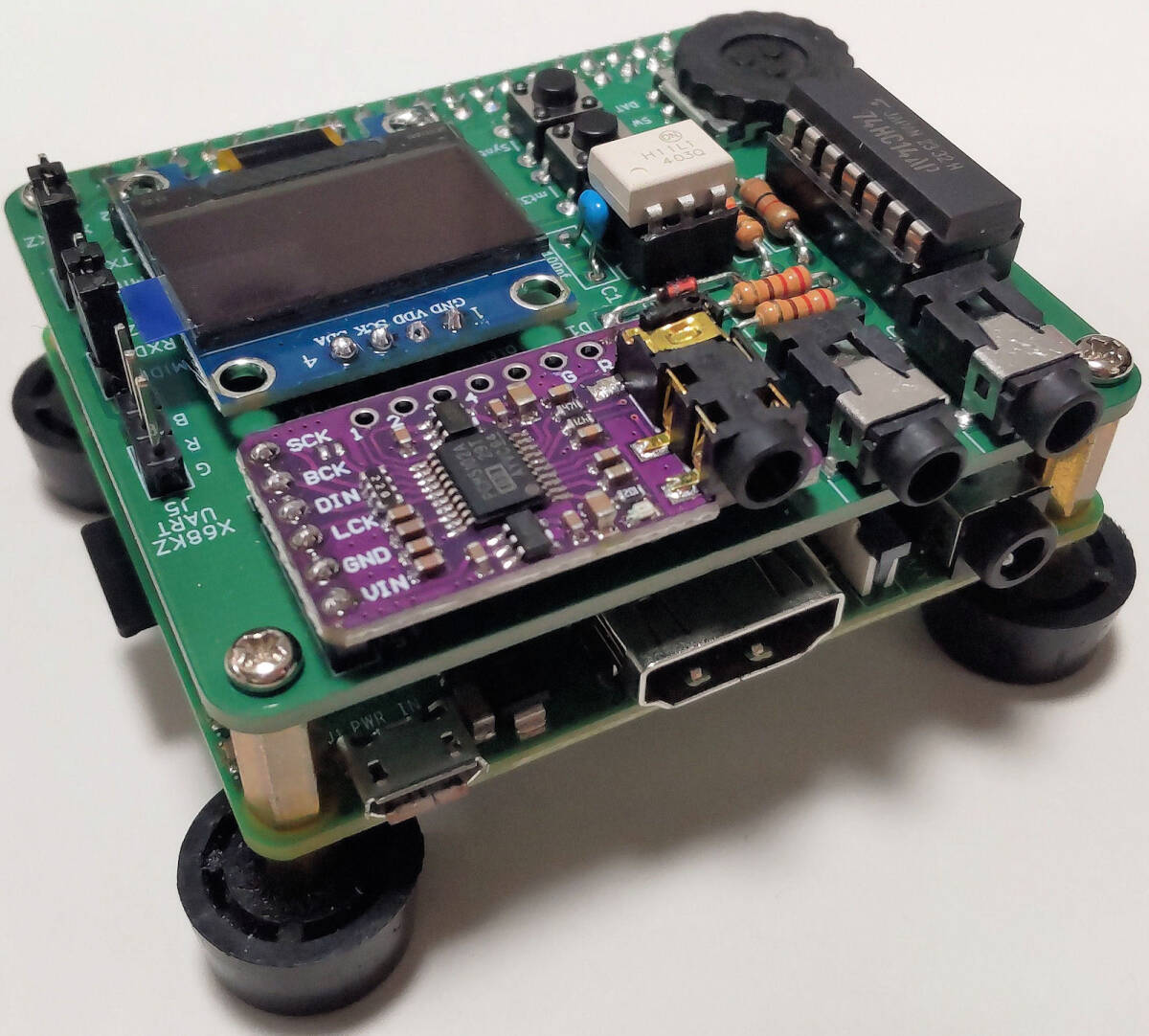

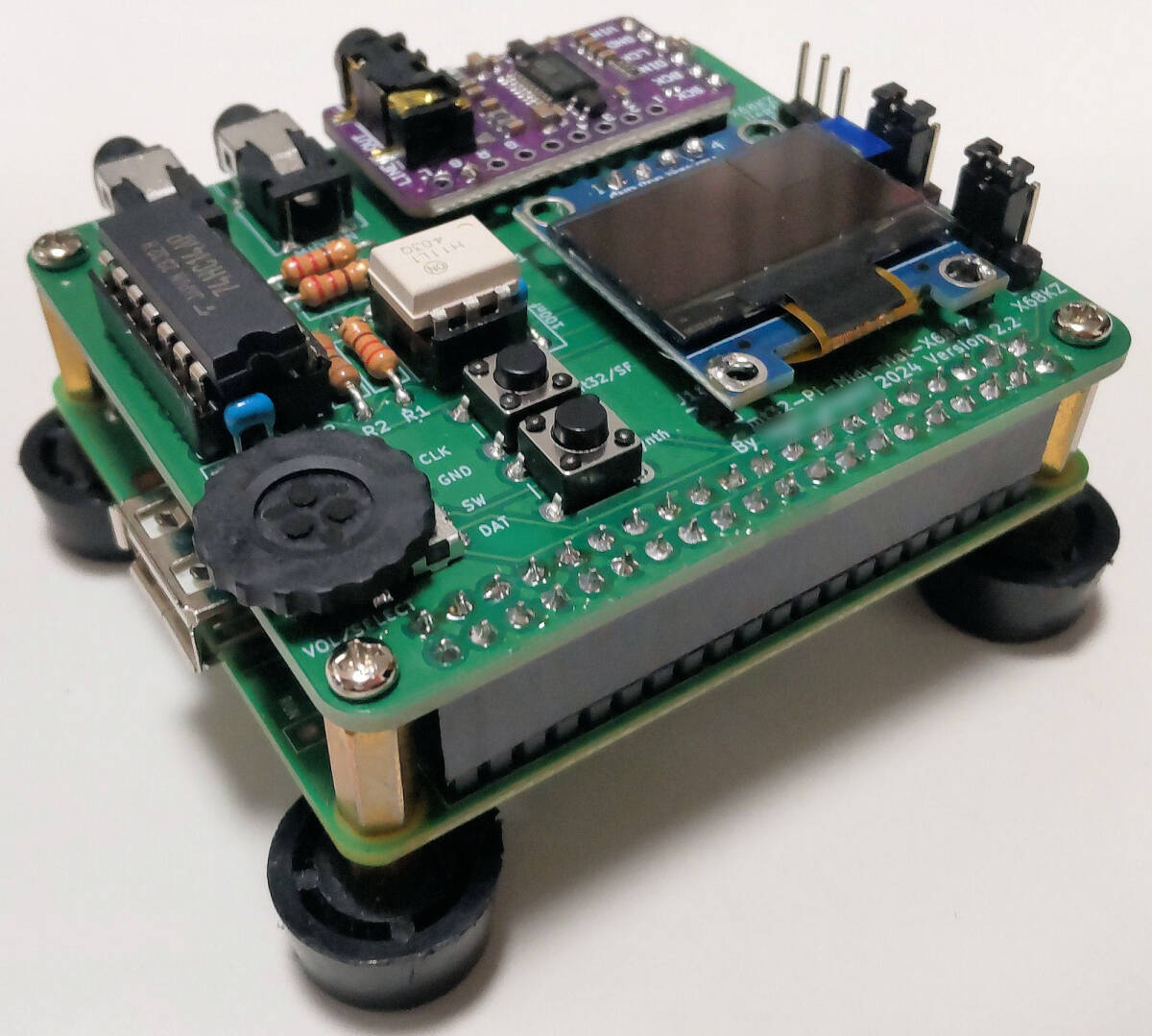

画像・マニュアルを参考に、Raspberry Pi 3 Model A+に、本基板を取り付けます。

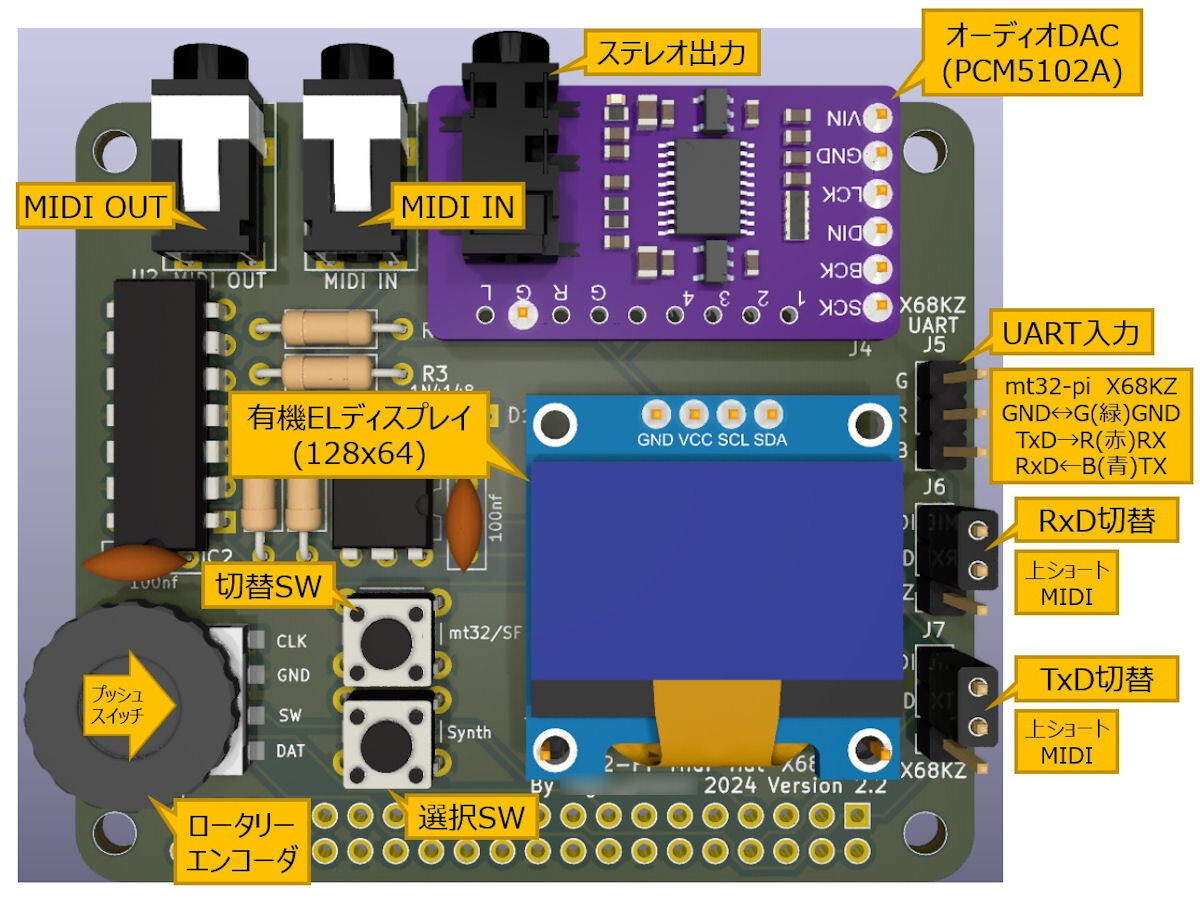

X68000ZのUARTケーブルを使って接続する場合、ピンヘッダー(J5)に接続してください。G(reen),R(ed),B(lue)は

ケーブルの色を示しています。MIDIインターフェース回路なしで、X68000ZとMT-32エミュレータを直接つなぐことができます。

UART RX端子にMIDI情報を受けて演奏を行います。Raspberry PiからのMIDI情報は、UART TX端子から出力されます。

設定により、UART RX端子で受信したすべてのMIDI情報を、UART TX端子から再送信することもできます。

MIDIケーブルを使って接続する場合、TRS-MIDIケーブル(Type-A)をMIDI INに接続してください。MIDI IN端子に

MIDI情報を受けて演奏を行います。Raspberry PiからのMIDI情報は、MIDI OUT端子から出力されます。

設定により、MIDI IN端子で受信したすべてのMIDI情報を、MIDI OUT端子から再送信することもできます。

UART/MIDIの切り替えは、ジャンパーピンで行います。MIDI IN/OUT端子は、3.5mmステレオジャックのTRS方式

(Type-A接続)です。MIDI-UARTインターフェースさんキット(https://www.switch-science.com/products/8117)に

付属しているケーブルが使えます。

オーディオDAC(PCM5102A)を備えており、3.5mmステレオジャックから出力します。有機ELディスプレイ(128x64)に

mt32-piの各種情報を表示します。2つのスイッチとロータリーエンコーダで、mt32-piを操作することができます。

2つのスイッチで、MT-32 ROMまたはサウンドフォントの切り替えと選択、ロータリーエンコーダで音量調整を行います。

ロータリーエンコーダに押しボタンスイッチが付いていますが、現状(v0.13.1)はロータリーエンコーダの

押しボタンスイッチを押しても、メッセージが表示されるだけで、特に機能は割り当てられていません。

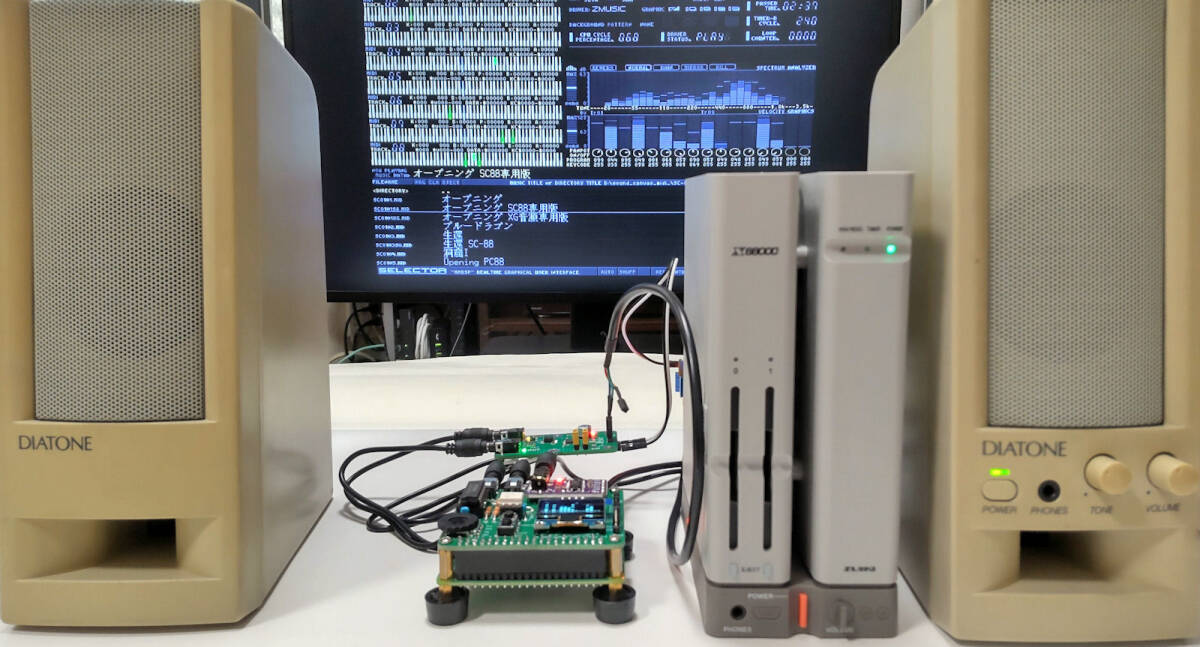

動作確認は、mt32-pi v0.13.1を使って、

①X68000Z(ver.1.7.2)(UART)→本基板(UART)→Raspberry Pi 3 Model A+(UART)

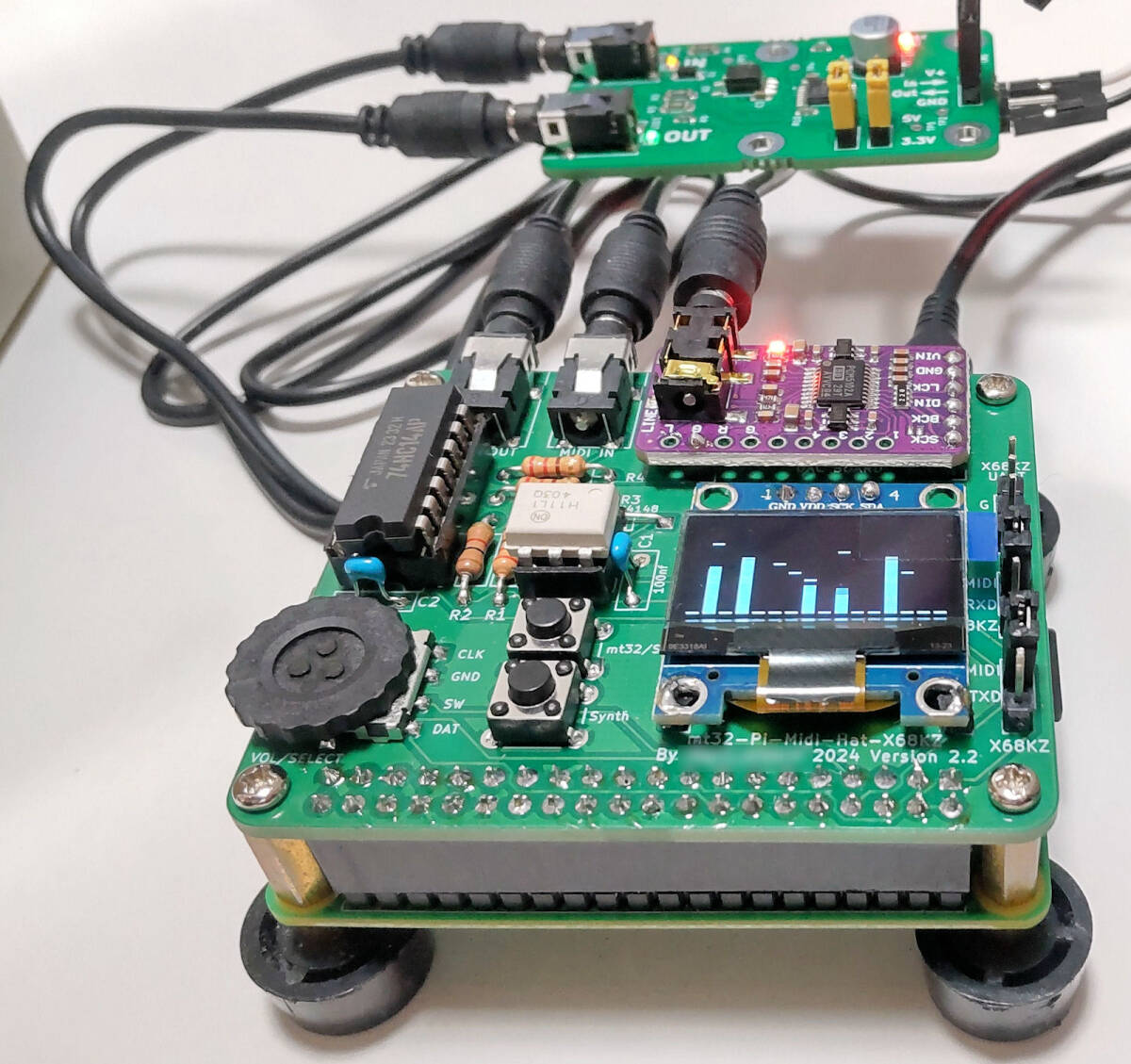

②X68000Z(ver.1.7.2)(UART)→MIDI-UARTインターフェースさんキット(UART->MIDI)→MIDI(5pinDIN)ケーブル→本基板(MIDI->UART)→Raspberry Pi 3 Model A+(UART)

③X68000Z(ver.1.7.2)(UART)→MIDI-UARTインターフェースさんキット(UART->MIDI)→3.5mmステレオジャックケーブル→本基板(MIDI->UART)→Raspberry Pi 3 Model A+(UART)

で行いました。MIDI-UART インターフェースさんキットに付属している変換ケーブルを使って動作確認しました。

手作り品であることをご理解の上、入札をお願いします。

ゆうパケットポストmini(送料出品者負担)での発送になります。

おてがる配送・Yahooかんたん決済以外の手段は対応できません。

ノークレーム・ノーリターンでお願いします。

mt32-piのスタート手順

・公式ページからmt32-pi-0.13.1.zipをダウンロード。

https://github.com/dwhinham/mt32-pi/releases/download/v0.13.1/mt32-pi-0.13.1.zip

・圧縮ファイルを展開して、中身をFAT32フォーマットのmicroSDカードにコピー。

・mt32-pi-midi-hat-x68kz基板に合わせてmt32-pi.cfgファイルを編集。

119行: output_device = pwm ⇒ output_device = i2s

171行: scheme = none ⇒ scheme = simple_encoder

354行: type = none ⇒ type = ssd1306_i2c

375行: height = 32 ⇒ height = 64

・RX端子で受信したすべてのMIDI情報を、TX端子から再送信する場合、

94行: gpio_thru = off ⇒ gpio_thru = on

・MT-32 または CM-32L のROMイメージがある場合は「roms」フォルダーにコピーします。

・サウンドフォント(GeneralUser GS v1.511.sf2)が準備されています。

・MT-32 ROM⇔サウンドフォントの切り替えは、mt32-pi-midi-hat-x68kz上のスイッチ(mt32/SF)で行います。

・お気に入りのサウンドフォントを使いたい場合は「soundfonts」フォルダーに追加します。

・サウンドフォントの切り替えは、mt32-pi-midi-hat-x68kz上のスイッチ(synth)で行います。

・mt32-pi-midi-hat-x68kz上のロータリーエンコーダで音量を調整できます。

右方向にプッシュするとスイッチONとなりますが、0.13.1バージョンでは、

ディスプレイにスイッチが押されたことが表示されるだけで、それ以上の機能は割り当てられていません。

・編集を完了したmicroSDカードをRaspberry Pi (3 Model A+推奨)のスロットに差し込む。

・Raspberry Pi (3 Model A+推奨)の40ピンソケットにmt32-pi-midi-hat-x68kzを接続。

・X68000ZのUARTケーブルを使って接続する場合、ピンヘッダーJ5に接続してください。G(reen),R(ed),B(lue)は

ケーブルの色を示しています。ピンヘッダーJ6,J7は、それぞれ下の2ピンをショートさせます。

・MIDIケーブルを使って接続する場合、TRS-MIDIケーブル(Type-A)をMIDI INに接続してください。

ピンヘッダーJ6,J7は、それぞれ上の2ピンをショートさせます。

・Raspberry Pi (3 Model A+推奨)に電源を接続すれば起動し、mt32-piのロゴが有機ELに表示されます。

mt32-piの公式ページ：後半にクイックスタートガイドがありますので参照してください。

https://github.com/dwhinham/mt32-pi

これ以外の使い方についてはサポートできませんので、自己責任でお願いします。
