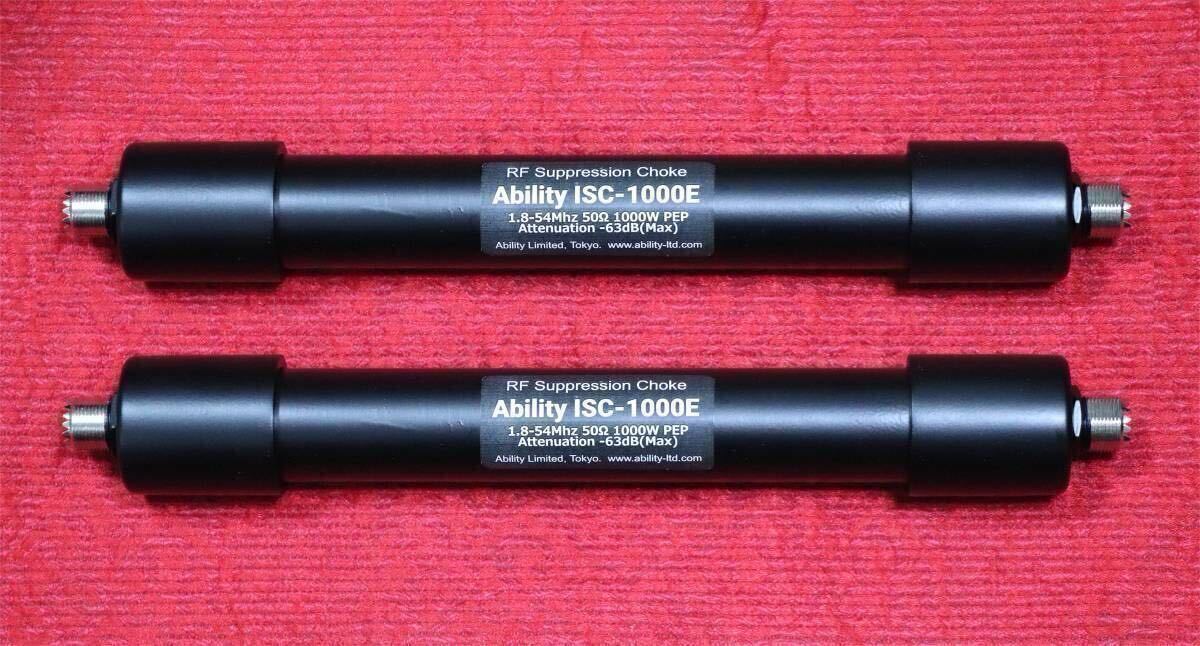

ISC-1000E 最強コモンモードフィルター 2個で1組配送日から3ヶ月間の保証送料無料でお送りします。

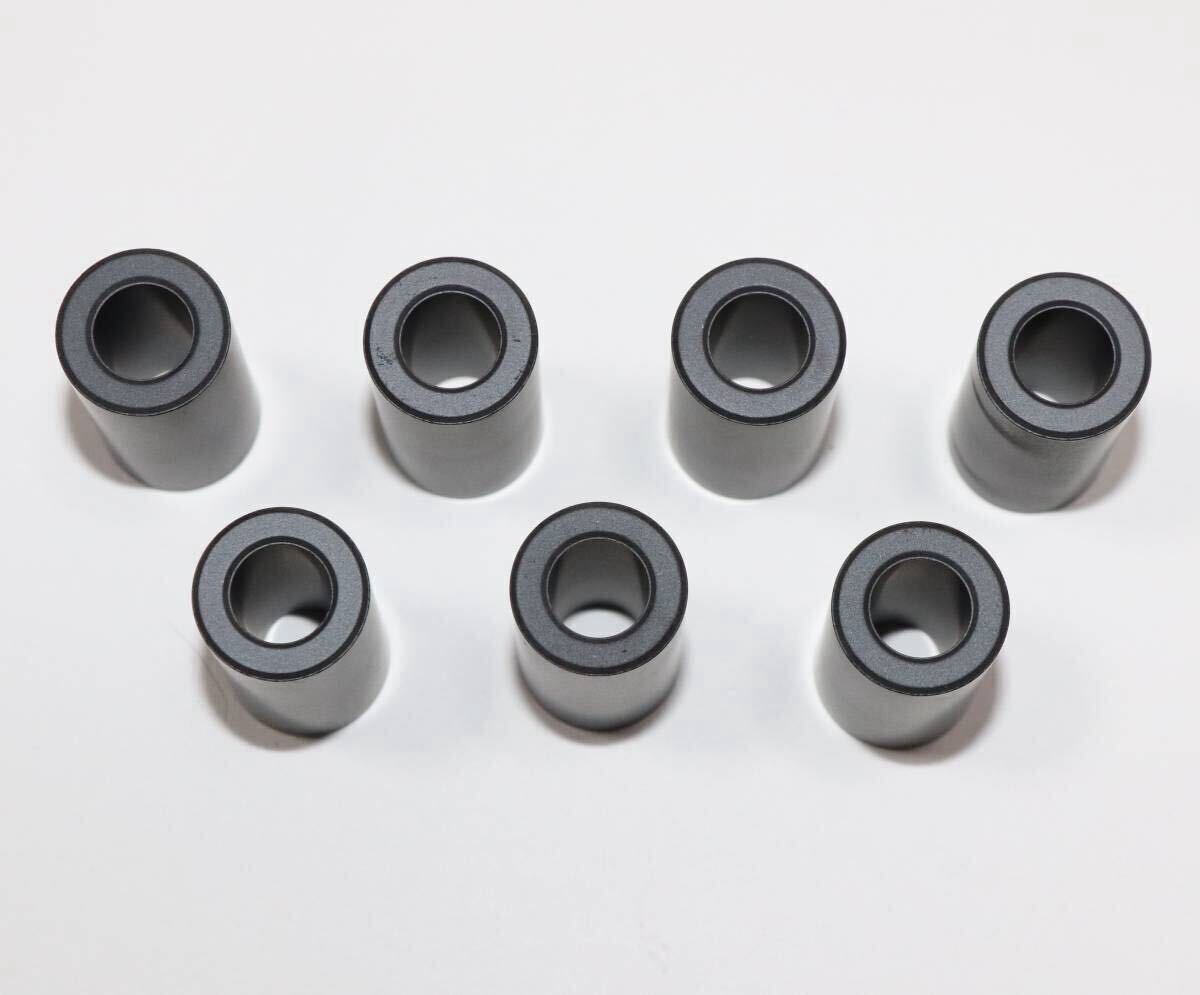

この製品は、RG316テフロン同軸ケーブルと直径17.5mmの円筒形フェライトコアで構成したフィルターを7素子使った、耐入力最大1KW PEPの小型軽量で高性能なコモンモード・フィルタです。フェライトコアの重量は1個22g、7個合計で154gになります。素子は防水効果のあるケースに納められており、アンテナのバラン直下等、屋外に設置可能です。コアは内部に接着剤により固定されていますので、内部を動き回ることはありません。対応周波数は1.9Mhz～50Mhz帯です。25Mhz付近の最大コモンモード抑止効果は-64dB、1.9Mh～3.5Mhz帯では-35dB、7Mhz～14Mhz帯では-40dB、18Mhz～50Mhz帯では-50dBを越える抑止効果があります。第一電波工業のCMF2000と比較すると、全てのバンドでCMF2000を超えるコモンモード減衰性能を示します。これは、比較的細い高耐圧の同軸ケーブルをコアに密着させてフィルターを構成しているためと考えられます。この性能は当店のISC-シリーズの中では最強の性能です。製品には配送日より3ヶ月間の保証が付きます。保証を受けるためには配送伝票か取引履歴のコピーを示して下さい。

パッチンコア数個の処置では十分なコモンモード電流の排除は出来ません。TDKのパッチンコア ZCAT2035-0930Aを5D-2Vに20個及び30個取り付けてコモンモード抑止効果の測定を行いました。結果は、以下の通りです。

【20個の場合】
  3.5Mhz -15dB
     7Mhz -19dB
   21Mhz -22dB

【30個の場合】
  3.5Mhz -17dB
     7Mhz -21dB
   21Mhz -24dB

コモンモードを十分に抑え込むには、少なくとも -30dB 以上の減衰量が必要です。減衰量を -30dB にするためには、上記の結果をもとに考えると、パッチンコアを 30 個使用した場合、7MHz では -21dB となります。したがって、あと -9dB の減衰が必要です。
対数換算で -9dB は 7.94 倍に相当するため、 7.94 × 30 = 238 個のパッチンコアが必要になります。
同様に 3.5MHz では -13dB の減衰が不足するため、対数換算で 20 倍に相当し、 30 × 20 = 600 個のパッチンコアが必要となります。

この商品の内部には、半田付けのため、芯線がむき出しになっているところが一切ありません。芯線がむき出しになっている部分があると、折角の同軸関係を崩し、高周波が芯線とシールドに分離されシールド側でも高周波回帰ルートにＲやＸ成分が介在し、効果的なアースが期待できず、不用輻射を招くことになります。特に、芯線むき出しの上、シールド効果の無いプラスチックのケースに収められているような場合は、雑音の混入、SWRの悪化等の問題が生じる可能性が高くなります。

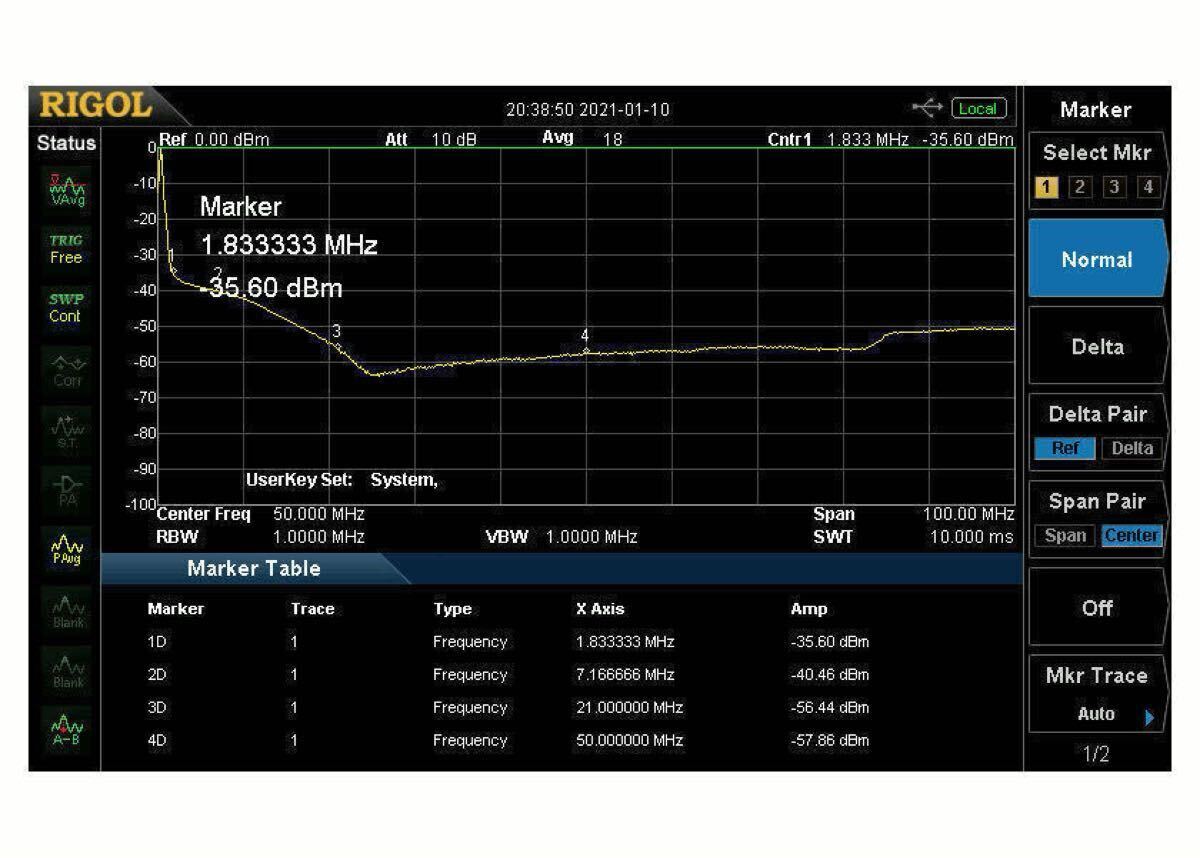

この商品の周波数特性は以下の通りです。

【周波数特性】
1.9Mhz -35.6dB
3.5Mhz -38.2dB
7Mhz -40.4dB
  10Mhz -42.3dB
  14Mhz -47.1dB
  18Mhz -51.1dB
  21Mhz -56.4dB
  24Mhz -61.7dB
  28Mhz -62.0dB
  50Mhz -57.8dB

耐入力については、7Mhzにおいて本製品を垂直に設置し室温26.5度の環境で、当店の所有するダミーロード(1KW SSBでの許容連続運転時間45分間)を使用し1KW SSBツートーンで連続45分間の運用試験を行ったところ、ケースの一番温かいところの温度は32.5度と6度の温度上昇でした。SSBのPEP 1KWの運用では、全く問題はありません。万が一、手で触ってられないような発熱が認められた場合には返品を受け付けます。ケースは硬質塩化ビニールで製作されており、接合点は硬質塩化ビニール用の接着剤で接着されております。コネクターは両端共に防水型のねじ込み式M型になっており、コネクターの内側にはシリコンのパッキンを使用しており、防塵防水となっております。

全ての商品は出荷前に十分なテストを行っております。本商品は7MhzのCWで500W、SSBで1KWでの運用には問題有りませんが、高い周波数帯では同軸ケーブルの特性のため、次の様な仕様となります。

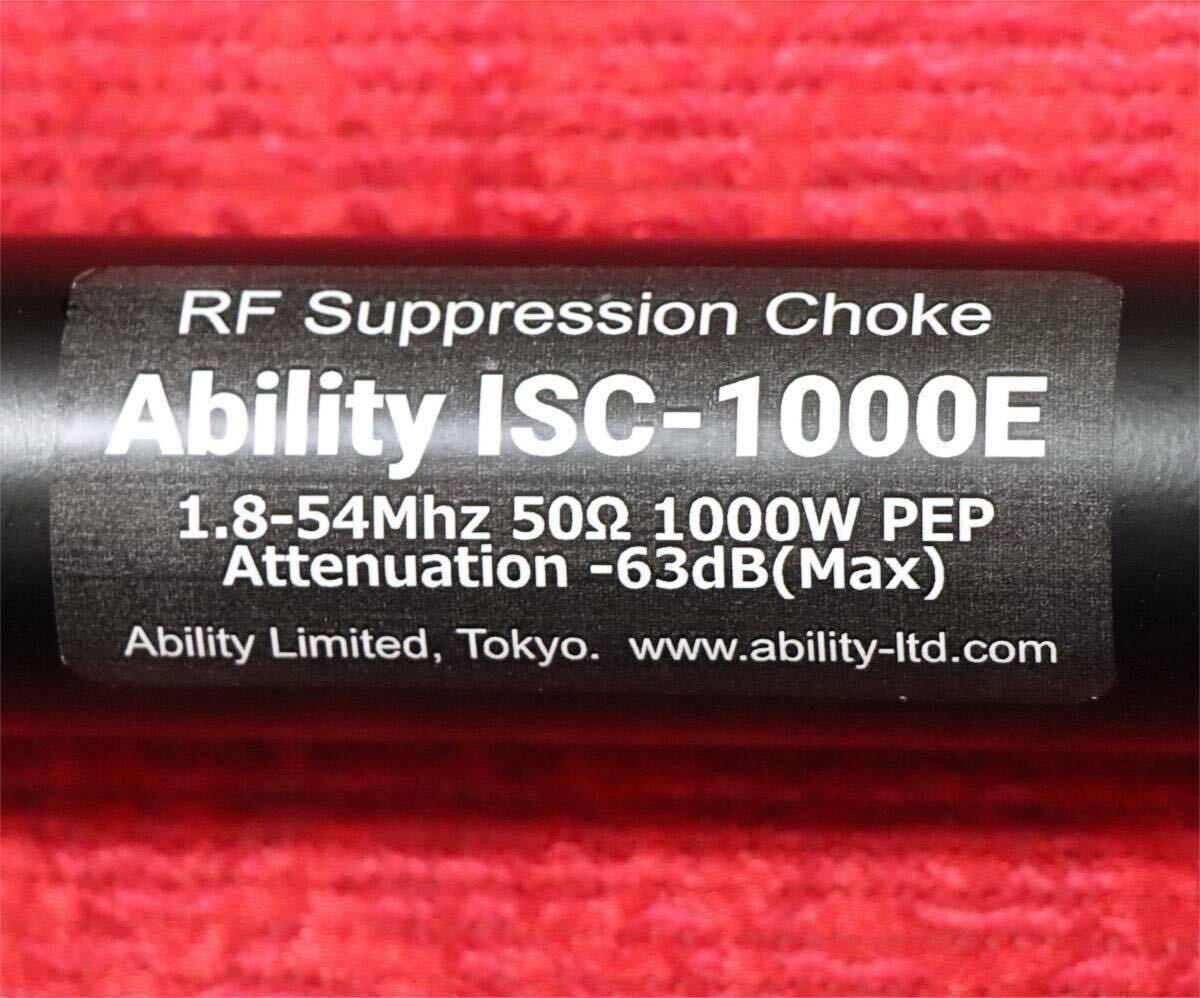

＜＜仕様＞＞
サイズ：長さ270mm x 直径40mm 円筒形 (突起物を除く)
重さ：390g
材質：硬質塩化ビニール
対応周波数 1.8～50Mhz帯
インピーダンス： 50Ω
最大減衰性能：最大-63dB (25Mhz)
入出力端子： M-J型
同軸ケーブル挿入損失：0.31dB（10Mhz）
耐入力：
1.8～21Mhz帯 1KW SSB, 500W CW

24～28Mhz帯 800W SSB, 400W CW
50Mhz帯 600W SSB, 300W CW
RTTY, FM, FT8等の連続送信の場合の耐入力はCWの50%となります。

製品保証: 配送日より3ヶ月間(配送伝票か取引履歴のコピー必須です)

複数本の同軸ケーブルをご利用の場合は、全ての同軸ケーブルにコモンモードフィルターを導入されることをお薦めします。トランシーバーにより7Mhz帯で運用中に、コモンモードフィルター未設置の430Mhz帯用同軸ケーブルを通じてトランシーバーのヘッドホンに回り込む事例がありました。その他、各種制御用ケーブルを通しての回り込みも考えられますのでご留意下さい。

【この製品の働きについて】
同軸ケーブルを通過する信号には2種類の信号が有ります。一つがコモンモードで、もう一つがディファレンシャルモードの信号です。これらの信号には以下の特性が有ります。

コモンモード
この信号は同軸ケーブルの芯線と編み線を同相で同じ方向に行ったり来たりする高周波で、つまり、同軸ケーブル(芯線+編み線)と大地の間に発生する高周波です。雑音や不要輻射信号が持つ特性です。コモンモードはトライダルコアに対して芯線と網線を同方向に流れるためコアーに大きな磁束を発生させます。このため、フィルターが大きな抵抗となり熱を発生させます。ただ、雑音や送信波から発生するコモンモードはディファレンシャルモードである送信波と比べると通過電力ははるかに小さなものとなります。

ディファレンシャルモード
これは、通常の受信及び送信信号で同軸ケーブルの芯線と編み線を180度の異相で異なる方向に行ったり来たりする高周波です。進行方向が芯線と網線で違う方向に進むのでコアーに発生する磁束は互いに打ち消し合って抵抗とはなりません。このため、基本的に送信波はコアーに熱を発生させません。

この商品は、フィルターの特性で芯線と網線を同じ方向に進む信号に対しては、強力に通過を阻害し、方向が異なる通信信号に対しては、同軸ケーブルの通過損失のみで、フィルターとしては通過を阻害致しません。この事により送受信信号に影響を与えずに雑音やインターフェアの元となるコモンモードのみを低減することが出来ます。

【本製品の塗装について】
硬質塩化ビニールは紫外線に弱く太陽光の当る場所に設置されると変色し、劣化します。当商品は紫外線による劣化を防止するため塗装を施してあります。本製品の塗装は、本格的な塗装ですので簡単に剥がれるような事は有りません。

【その他】
この商品は通常、落札頂いてから3営業日後の出荷になります。
