電子工作キットDIY FMラジオ SOPチップはんだ付け

收藏该商品

電子工作キットDIY FMラジオ SOPチップはんだ付け: 商品编号：r1191103401 【浏览原始网页】

当前价：RMB 29

加价单位：10日元

日元：555.00円

出价：0次

账户升级，享受无限制出价！《会员制说明》

商品件数：1

商品成色：其他

日本邮费：买家承担

可否退货：不可以

开始时间：2025-08-14 17:54:12

结束时间：2025-08-17 17:54:12

自动延长：有可能

提早结束：有可能

商品详情参考翻译下标记录新手必读

划词翻译上线，鼠标选择文字自动翻译,翻译内容仅供参考，如有疑问请咨询小觅翻译。

FMラジオの電子工作キットです。
調整箇所はなく、はんだ付けして完成になります。

ICが 1.27mm間隔の SOPチップなのでちょっと注意してはんだ付けが必要です。
回路図は付いてませんが、

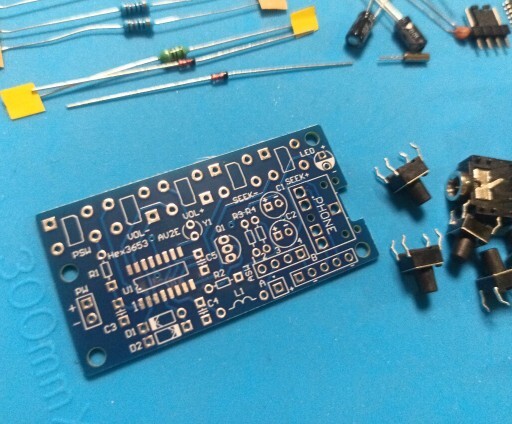

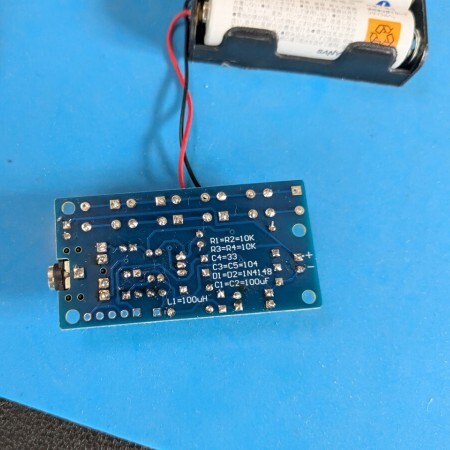

基板裏の印刷参考に取り付ければ難しいところはないと思います。
はんだ付けの練習にいかがでしょうか。

背の低い部品から順に取り付け。
１箇所仮ハンダして位置決めしてから本取り付け。
１秒弱コテを先にあてて温めてからハンダを流す。
とするとキレイに取り付け出来ます。

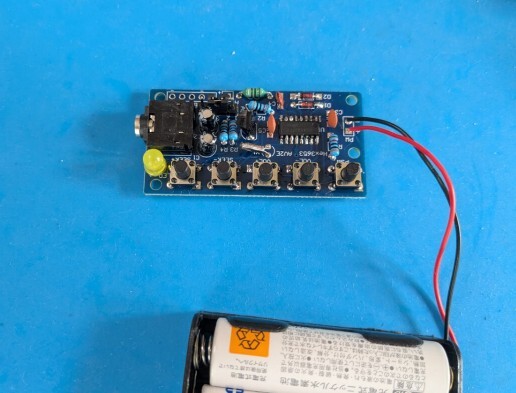

完成写真はイマイチな出来です、、、

使用しているICはRDA5807FPで
オーソドックスなチップのようです。

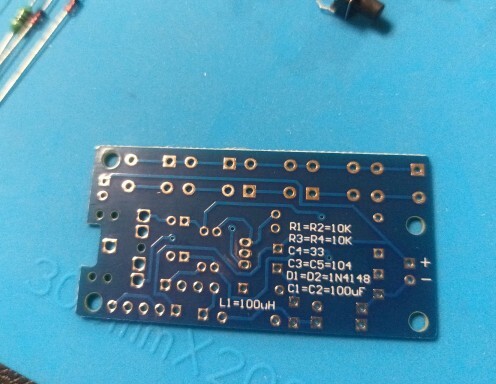

抵抗はプリント基板の裏で10KΩとなっていますが、30kΩが入っている場合あります。どちらでも動作します。

また、抵抗取り付けの間隔が狭く、
完全に寝せて取り付け出来ないので、立てて取り付けるか片方浮かせる等して無理に差し込まないようにして下さい。

セラミックコンデンサの値の刻印が不鮮明な場合があります。
（例：104 → 10 や 04のように見える）

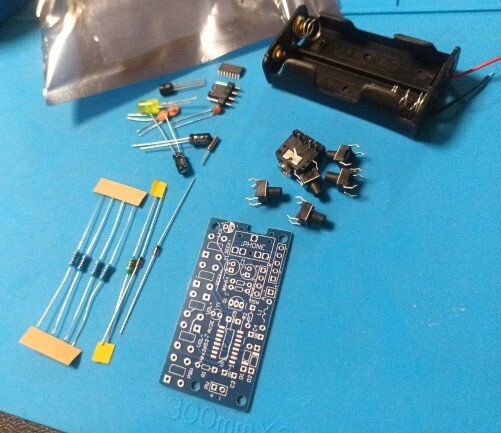

同梱しているのは
104(0.1μF) 2個
33(33pF) 1個
です
1,.0,4 が見えれば104
3が見えれば 33
のように判断できます。

電池は単3電池2本ご用意下さい。
