(Ba5)ベンツW202・W124などの旧車オートアンテナ・ワイヤレス・コントロール回路(BType air+)お悩み解決！

收藏该商品

(Ba5)ベンツW202・W124などの旧車オートアンテナ・ワイヤレス・コントロール回路(BType air+)お悩み解決！: 商品编号：r1200429445 【浏览原始网页】

当前价：RMB 634

加价单位：500日元

日元：12800.00円

出价：0次直购价：RMB 633.60

账户升级，享受无限制出价！《会员制说明》

商品件数：1

商品成色：新品

日本邮费：卖家承担

可否退货：不可以

开始时间：2025-11-05 15:53:46

结束时间：2025-11-12 15:53:46

自动延长：有可能

提早结束：有可能

商品详情参考翻译下标记录新手必读

划词翻译上线，鼠标选择文字自动翻译,翻译内容仅供参考，如有疑问请咨询小觅翻译。

ネオクラシックベンツを愛する方へ

私もネオクラシックベンツを愛する者の一人として、W124/W202を維持する上で純正オーディオから汎用オーディオにバージョンアップしたときに困った経験から、スイッチ取り付け不要なワイヤレスのアンテナコントロール回路を作りました。皆さんもお困りのことと思い共有できたらと出品しております。

☆別途出品しておりますAType、DType以前販売していたBTypeを含めると150個ほど購入いただき皆さんに喜んでいただいてきました。従来からのものは、アンテナのコントロール用スイッチにベンツ純正スイッチを使うことで取り付け後はスッキリ収まるのですが、スイッチ取り付け穴加工を①オートマセレクタパネルまたは②ダッシュボードエアコン吹き出し付近にする必要が有りました。特に30年前後前に生産された木製パネルはクリア塗装もひび割れやすくリスキーな加工作業が必要なのが問題でした。そのため、加工を躊躇する方も多く、ワイヤレス化の希望がありました。

そこで先日ATypeのワイヤレス版AType air+を出品いたしましたが、この度DTypeのワイヤレス版を名付けてBType air+を出品いたしました。

BType air+と名付けた理由は、過去に出品していたBTypeと同じ機能だからです。BType はそれに使用するスイッチが入手困難で現在は出品しておりません。

BType回路の特徴はヘッドユニットからアンテナ出力が出ている時に、いつでもアンテナを【格納】【中間】【最長】の3段階とラジオOFFのとき【格納】に操作できます。

DTypeは【中間】【最長】の2段階とラジオOFFのとき【格納】です。

★最近の汎用ヘッドユニットはラジオ、CDに加えスマホミュージックやSDカード,USB再生とマルチソースに対応しておりますが、ヘッドユニットをONするとアンテナ出力が出続けるものが多くなりました。つまりスマホミュージックを聞いていてもアンテナは出続けるのですが、好きなときにアンテナを格納できるようにしたいご要望も多かったのでBType air+を出品することにしました。

取付は新設オーディオへの接続線に本ユニットからの配線４本をつなぎ込み本ユニットをダッシュボードの新設オーディオの奥に置くだけです。配線などギボシ端子取付ができる方ならDIYで作業できると思います。

【製品概要】

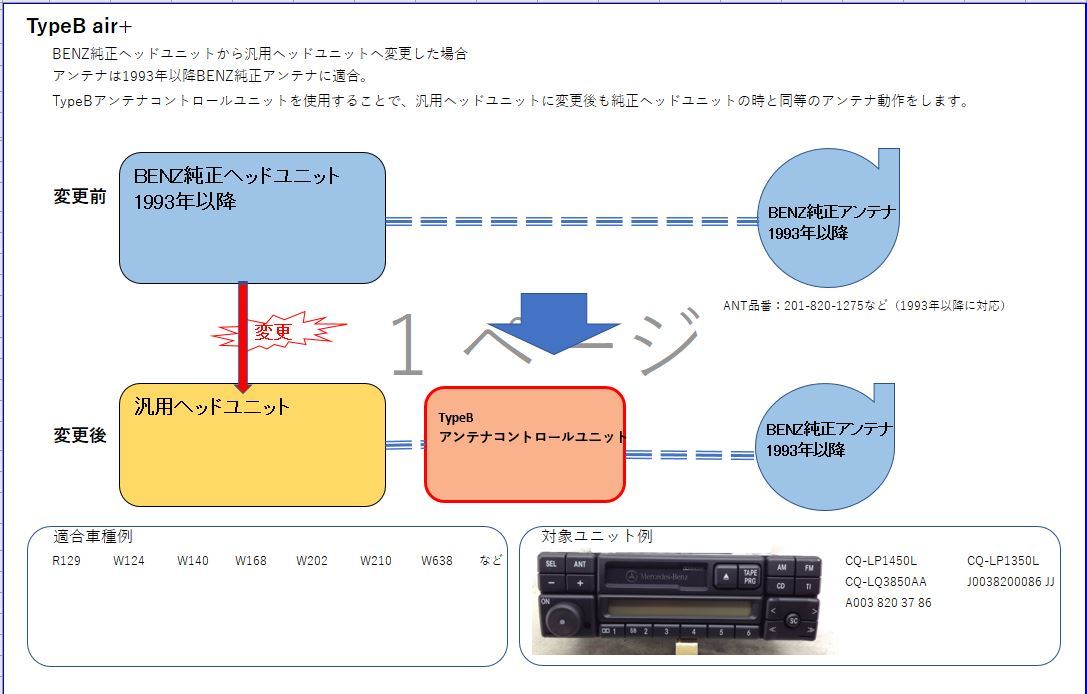

新設カーステレオのチューナーオンでオートアンテナが伸びきってしまいます。立体駐車場の車庫出しの時や狭い路地などでの対向車とのすれ違いの時など軒先や木立などにアンテナを引っ掛けることがあり困ります。ベンツＷ202,W124などオートパワーアンテナ装着車の純正ヘッドユニットからのバージョンアップにおいて一番の問題点です。

よって純正ヘッドユニットのCQ-LP1350LなどはヘッドユニットスイッチONでアンテナが中間位置30cmぐらい伸びて後はドライバーが任意に伸ばしたり縮めたりのスイッチ操作をするようになっています。純正ヘッドユニット同様の動作を行えるようにするためのユニットです。

【オートアンテナコントロールユニットを使用したときの動作】

(1)イグニッションONしチューナーONでアンテナが少し（3０cm前後）出ます。(出る量は純正アンテナ自体で決まっています。) これでもFM電波を十分ひろえます。チューナーONの間(ラジオを聴いている間)はアンテナは中間位置に伸びています。

(2)リモコンのAボタンを押すと最長までアンテナが伸びます。(注：好きな位置にはアンテナを止められません)

もう一度Aボタンを押すと中間位置に戻ります。

(3)アンテナの位置が【中間】でも【最長】の時でもBボタンを押すとアンテナは【格納】されます。もう一度Bボタンを押すと元のアンテナの長さに戻ります。

(4)ラジオを聴いているところからチューナーOFFする(つまりCDに切り替えたり・シャットオフ)するやイグニッションキーを抜くととオートアンテナは格納状態に戻ります。

★オートアンテナBType air+製品写真

https://drive.google.com/file/d/1mPM5SoFgvaI6I5QuMsvezDvnATfV-Xy2/view?usp=share_link

をよければ見てください。

★BType Air+ Exam situation video1(編集後).mp4

動作参考にBtypeアンテナでの試験状況をgoogleドライブにアップしました。

https://drive.google.com/file/d/15vYaeNIrttEYY5E8dpQ6OX8JsqrjAI1M/view?usp=share_link

★同じ動画をyoutubeに動画をアップしております。

https://youtu.be/JstvEXya4g4

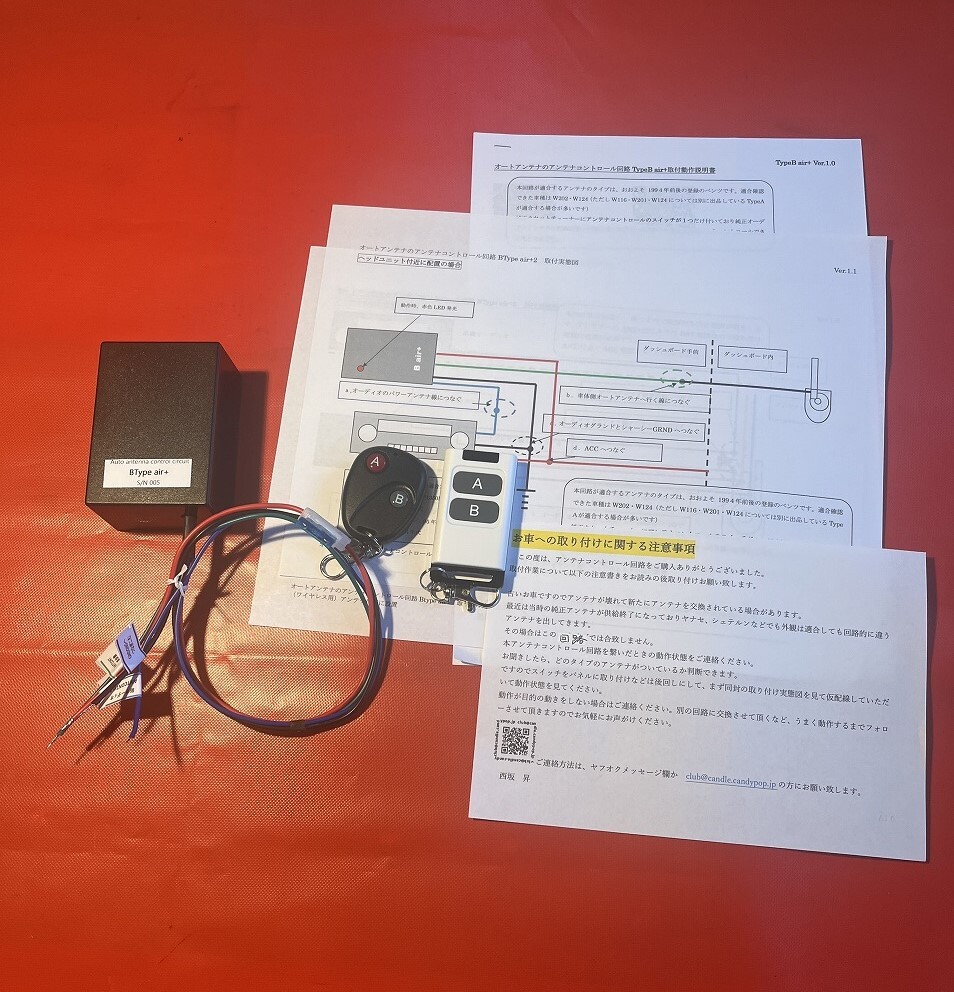

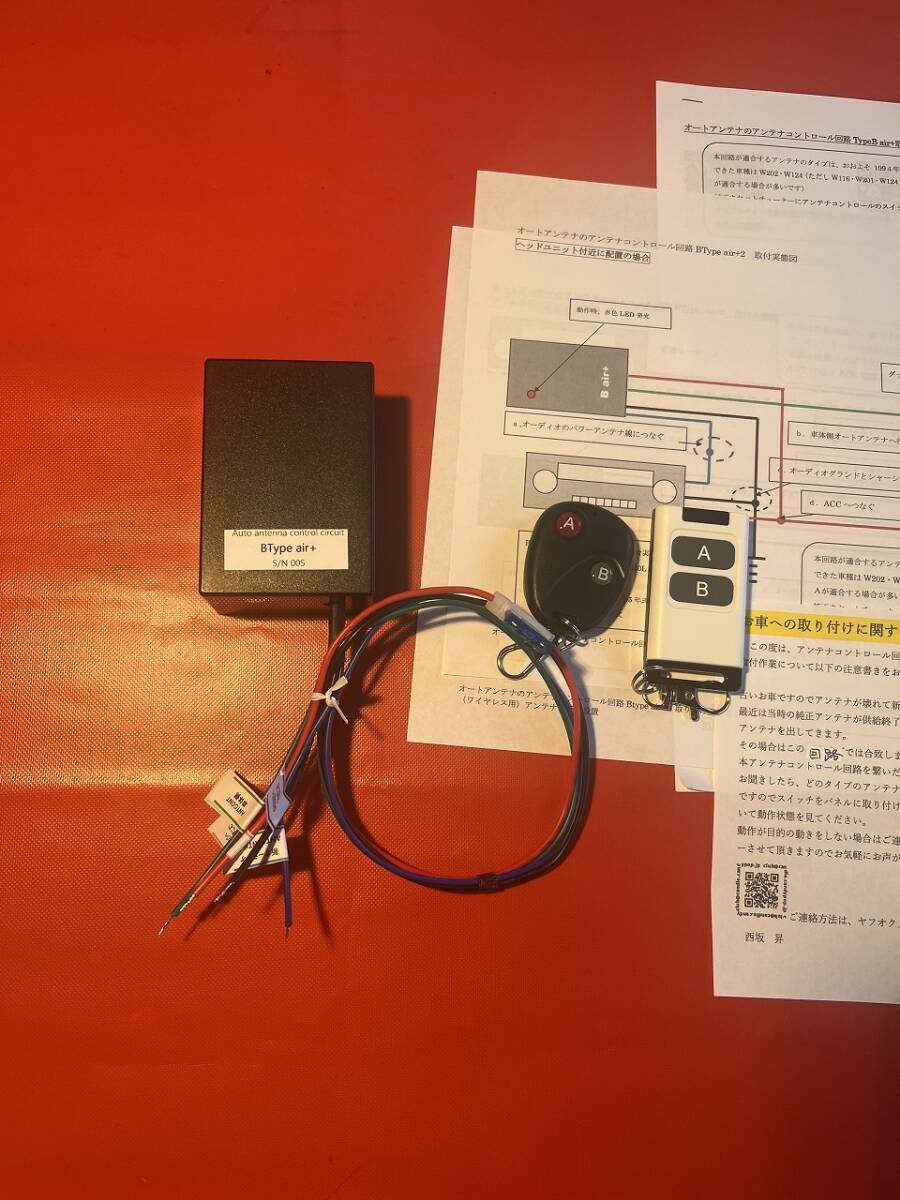

★出品商品は【写真1】に写っているものです。他の写真は説明用に載せました。

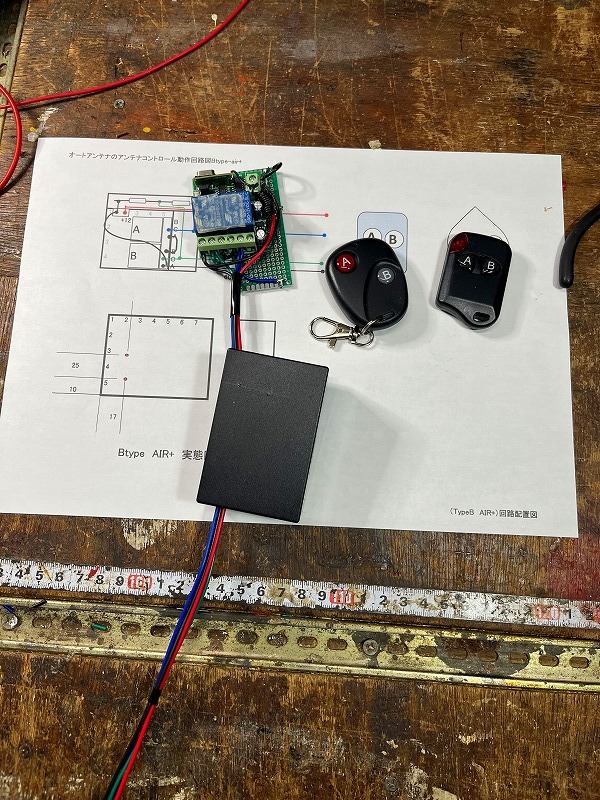

★基本的に本回路は私のハンドメイドです。すべて製作後動作チェックと外観検査をし、納得したもののみ出品しております。

★私が作ったものなので、ご購入後無期限で故障修理その他ご希望に対応できると思います。

★ハンドメイドのため制作がなかなか追いつきませんが継続して出品するつもりですのでよろしくお願いいたします。

★交換に関してご自分でDIYで交換できるよう、説明書と取り付け実態図を同封しております。

★クリックポストにて送料無料です。

★ただし本回路が適合するアンテナのタイプは、おおよそ1993年以降の登録のベンツ車です。詳細については下記【適合確認について】を読んでください。また適合確認を読んで純正で同じ動作をするアンテナならベンツ社以外でも本回路を使えると思います。手順・注意点など下記しておりますので是非参考になさってください。

★落札いただいた方には、うまくいくまでメールにてサポートいたしますのでご安心ください。取引評価欄の出品での評価を御覧いただきましたら安心して落札いただけると思います。

【製品詳細説明】ワイヤレスリモコン2種それぞれにはAとBの2つのボタンスイッチがあります。

ユニットの大きさはＷｘＤｘＨ=50ｘ75ｘ30ｍｍタカチ電機工業のSW-75B使用。

車体オーディオとの接続線4本

① オーディオからのオートアンテナコード(青色が多いです）

② 車体オートアンテナからのコード(私の190Eは黒でした)

③ グランド線(茶色)

④ ACC電源線(赤色)

に接続するだけです。

写真や参考資料をgoogleドライブにアップしています

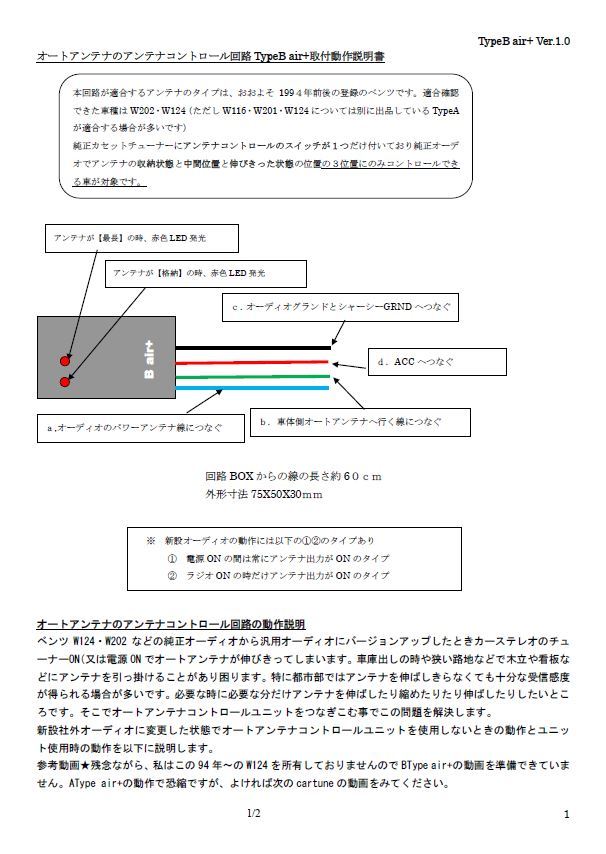

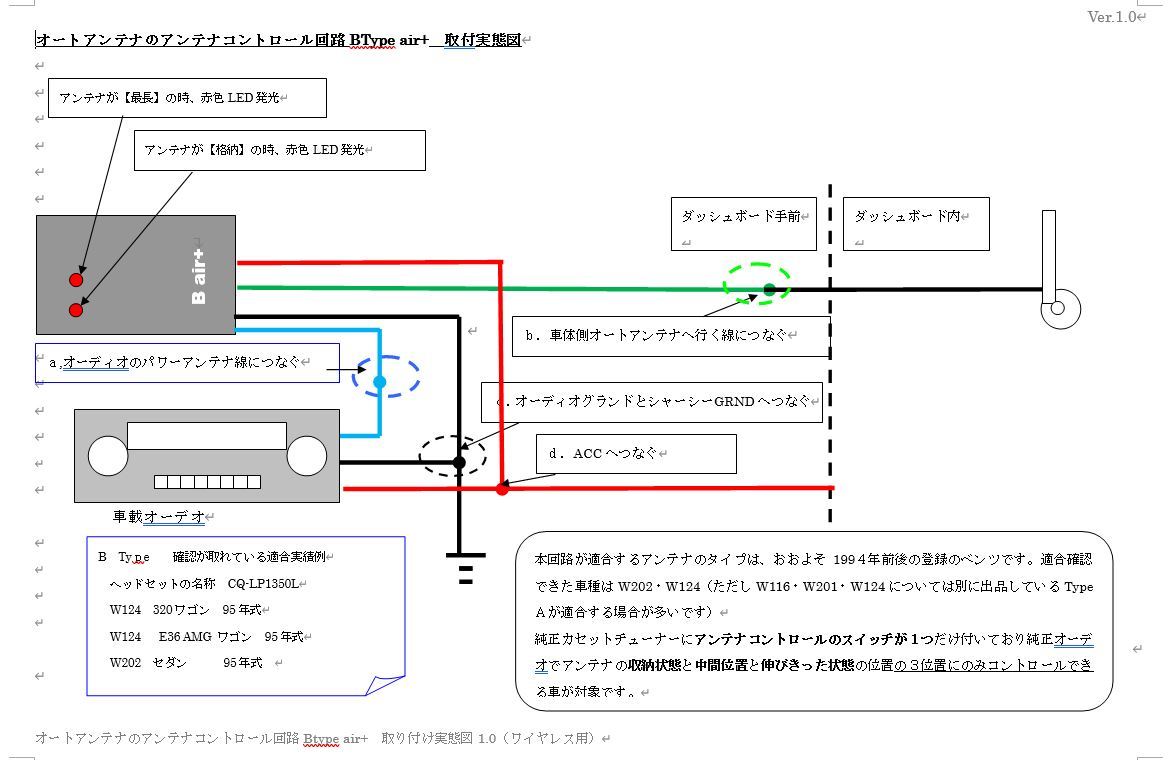

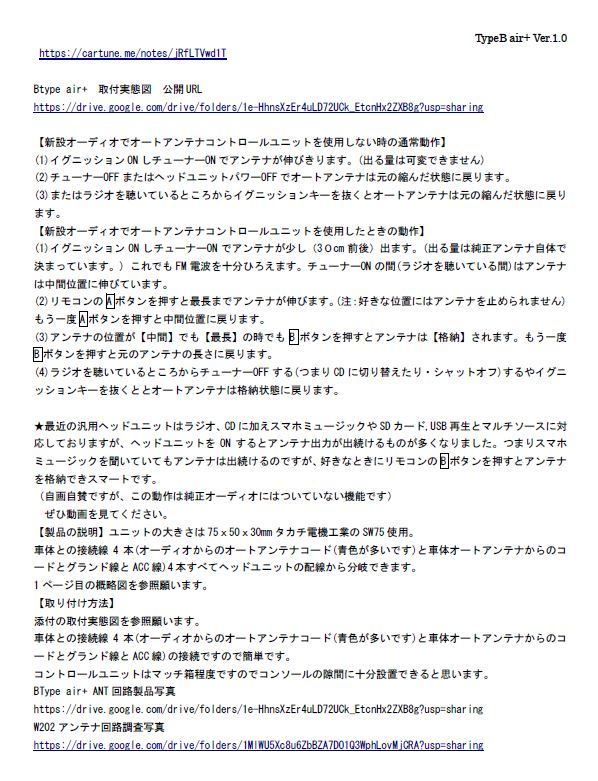

Btype air+説明書と回路取付け実態図

https://drive.google.com/drive/folders/1e-HhnsXzEr4uLD72UCk_EtcnHx2ZXB8g?usp=share_link
