出品品名：

１パルスのトリガーで出力がＯＮ－ＯＦＦ－ＯＮ－ＯＦＦと切り替わる
ユニットです。

１パルスは。０．２秒以上の信号であれはＯＫです。
ユニットへの電源電圧印加時の出力はＯＦＦでスタートです。
パルス信号が入る毎に１２Ｖが連続的にＯＮ、またパルスが入ると

連続的にＯＦＦとなります。

用途は自由ですが、例えばドアロック、アンロック信号を拾って
出力にＬＥＤを使ってドアッロックが開いているか閉まっているかの
判定などに使えそうです。

また、スイッチを押している時のみ動作する機器にこれを接続することで
１プッシュで動作、もう一回プッシュでＯＦＦとなり押したままにする必要が
無くなります。
など・・・

自由に使ってみて下さい。

動作確認状況：

卓上実験ですがＬＥＤにて動作確認済です。

出力は最大１００ｍＡですので並列接続を多用される方は出力オーバーに
気を付けて下さい。

また、緑配線に市販のリレーをつなげばそのリレーの容量分の電流を流す事ができます。

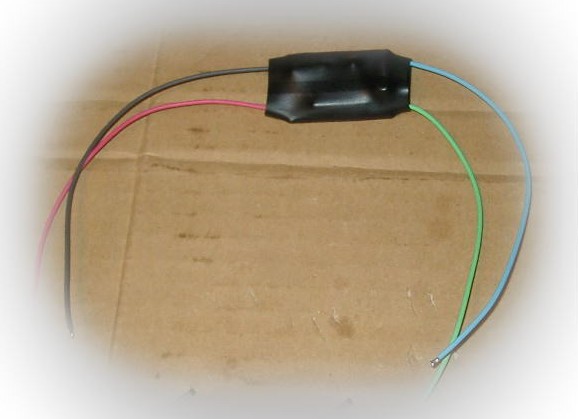

外観状態：

写真の通りです。
チューブサイズは、約５０×３０×１０（高さ）です。

送料：

①レターパックプラス 630円(郵便局員による手渡し）

②レターパックライト  460円(ポスト投函)

上記の金額は、全国一律価格となります。(消費税変更により従来より送料に変更があります。)
但し、入金確認、宛名書き、梱包、発送作業等、発送までにかかる
諸費用を含んでいますのでご理解下さい。
また、定形外での発送は行っていません。

発送に関しては発送業者のご指定やお急ぎであってもご希望の
発送日にお答えできない場合が多々ありますのでその辺も考慮頂き
ますようお願いします。

操作保証：

自作の為基本的に長期保証はありませんが初期不良は交換対応致します。
（接続ミス、許容オーバーによる破壊は全て有償）

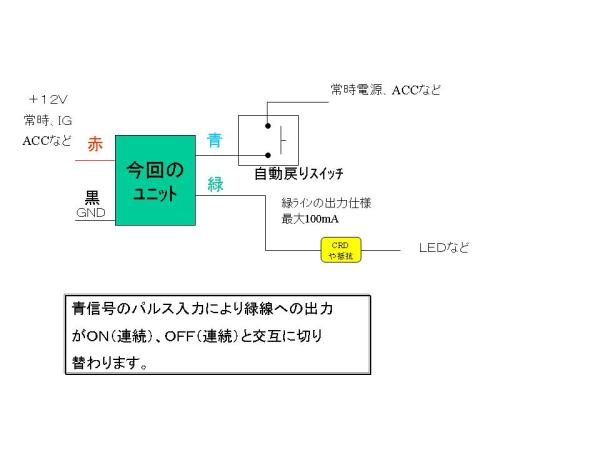

仕様：

赤配線：電源電圧１２Ｖを印加するとユニットが動作ＯＫとなり
     初期は出力ＯＦＦでスタートです。

緑配線：青線のトリガーに応じて１２Ｖの出力がＯＮ、ＯＦＦします。
     ＬＥＤなどはここに繋いでください。電流制限抵抗かＣＲＤが
     必ず必要です。

青配線：このラインがトリガーとなります。１２Ｖ１パルス（０．２秒以上）の入力
     で緑線の出力信号を切り替えます。

黒配線：ＧＮＤ（グランド、アース、マイナス配線どれでも可能



緑線と黒線のショートはユニットの破壊に繋がりますので注意して下さい。
