絶版！稀少新品★ハイラックスサーフ【N21#系】配線図集 2005年8月版（2002年10月～最終型）最終保存版 RZN,TRN,VZN21＃、GRN215,KDN215系

收藏该商品

絶版！稀少新品★ハイラックスサーフ【N21#系】配線図集 2005年8月版（2002年10月～最終型）最終保存版 RZN,TRN,VZN21＃、GRN215,KDN215系: 商品编号：t1130773629 【浏览原始网页】

当前价：RMB 1140

加价单位：500日元

日元：23500.00円

出价：0次直购价：RMB 1236.75

账户升级，享受无限制出价！《会员制说明》

商品件数：1

商品成色：新品

日本邮费：卖家承担

可否退货：不可以

开始时间：2025-11-30 20:25:54

结束时间：2025-12-07 20:25:54

自动延长：有可能

提早结束：有可能

商品详情参考翻译下标记录新手必读

划词翻译上线，鼠标选择文字自动翻译,翻译内容仅供参考，如有疑问请咨询小觅翻译。

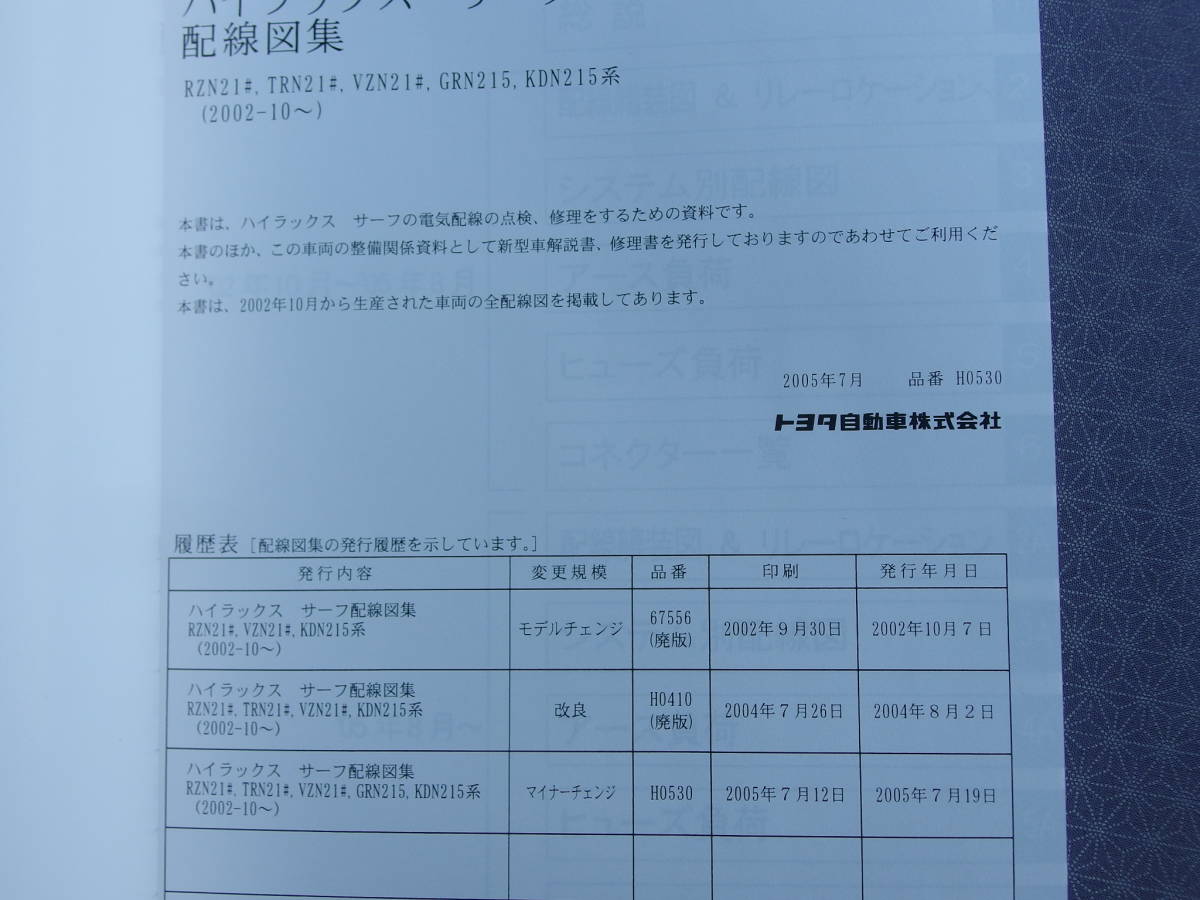

ハイラックスサーフ N21系配線図集は2002年10月から2004年7月改良前まで対応の品番67556と
2002年10月から2005年7月マイナーチェンジ前まで対応の品番H0410と
2002年10月から2005年7月マイナーチェンジ後まで対応の品番H0530（最終保存版）の3回発行されました。
こちらの出品は2002年10月から2005年7月マイナーチェンジ後まで対応の品番H0530（最終保存版）です。

ハイラックスサーフ RZN21#，TRN21＃，VZN21#系、GRN215，KDN215系配線図集（2002-10～）。
2005年7月19日トヨタ自動車㈱サービス技術部発行。品番H0530。
2002年10月から2005年7月マイナーチェンジ後（最終型まで）の車両の全配線図を掲載してあります。

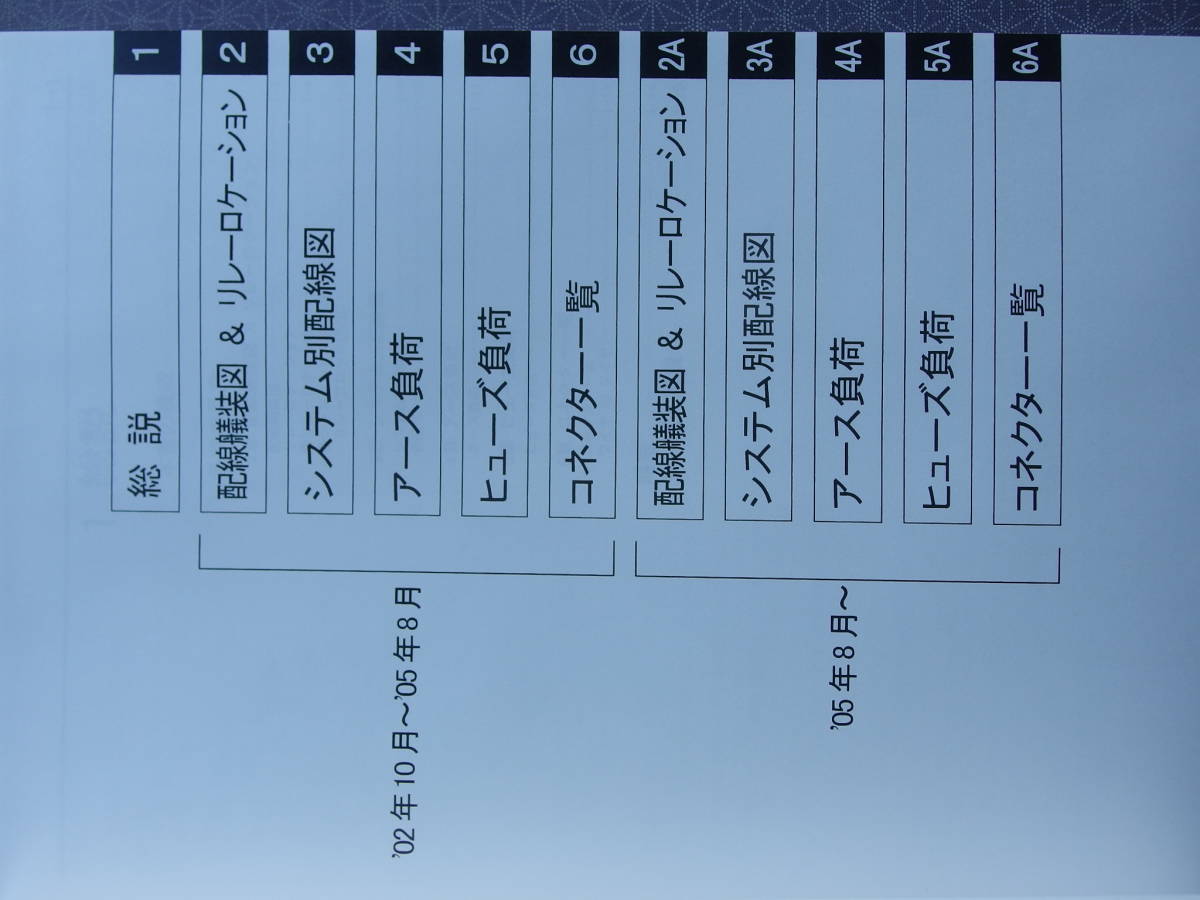

本書の構成は前半に2002年10月～2005年8月マイナーチェンジ前、後半に2005年8月～最終型までの配線図などが記載してあります。

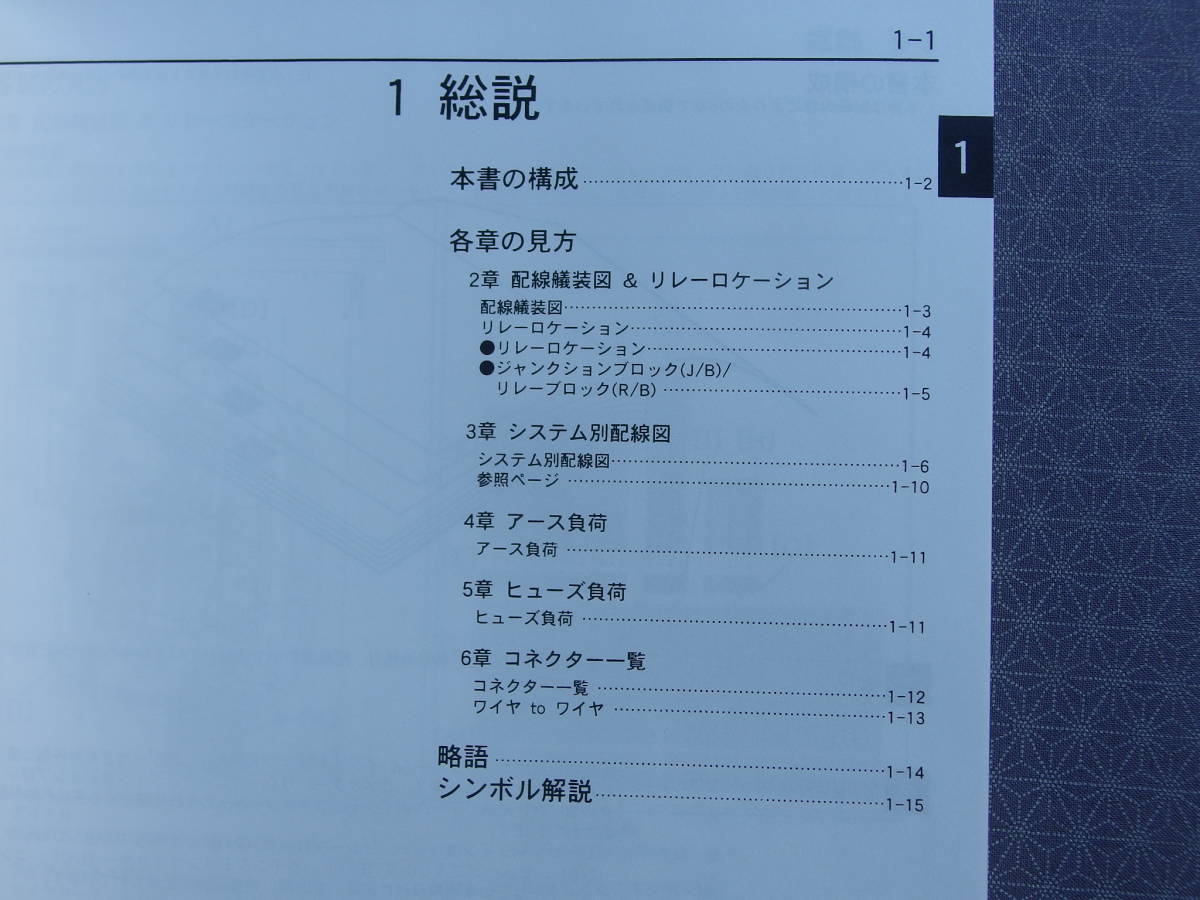

1章　総説（本書の構成をはじめ、配線図の中で使われる略語の説明、各章の見方が記載されています）。

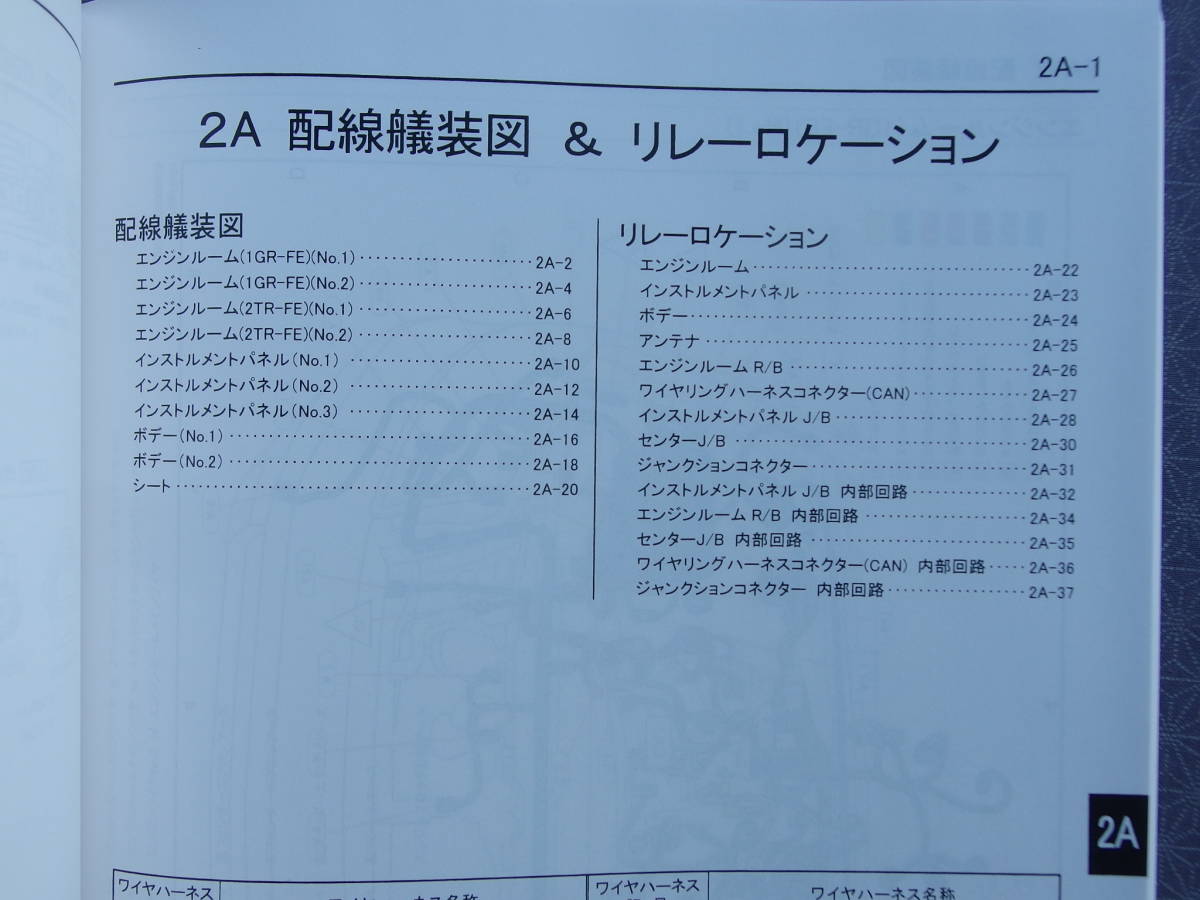

2章 2A章配線艤装図＆リレーロケーション（配線艤装図はエンジンルーム、インストルメントパネルなど車両各部に使われているワイヤーハーネス、コネクターの取り付け位置、アースポイント、コネクターＮｏとそれに接続する部品名称が記載されています。リレーロケーションはリレー，リレーブロック，ジャンクションブロック，コンピューターなどの車両取り付け位置、意匠図、内部回路が記載されています）。
3章 3A章システム別配線図（電源、エンジン関係などの各配線図が記載されています）。
4章 4A章　アース負荷（各アースがどのシステムに関連しているかが記載されています）。
5章 5A章　ヒューズ負荷（各電源がどのシステムに電源を供給しているかが記載されています）。
6章 6A章　コネクター一覧（配線艤装図、システム別配線図で使用されている部品のコネクター形状、品番、ターミナルの種類が一覧で記載されています）。

A4変形判、ページ数449。
表紙裏表紙に僅かなスレがございますが、
箱に入れて保存している新品未使用なのでとてもきれいです。
2005年8月発行の絶版で新品未使用の最終型まで使用できる最終保存版ですのでコレクションとしても価値があると思われます。

★ゆうパケット送料無料です。
ゆうパケットは追跡番号付きで発送からおおむね1～2日で郵便受けに配達されます。

2002年10月から2005年7月マイナーチェンジ前まで対応の品番H0410は
絶版！稀少新品★ハイラックスサーフ【N21#系】配線図集 2004年8月版（2002年10月～ 2005年8月MC前まで）RZN21,TRN21,VZN21＃系、KDN215系
