ピエゾ素子 / 圧電素子　コンタクトマイク　ムラタ　　　　　2枚

收藏该商品

ピエゾ素子 / 圧電素子　コンタクトマイク　ムラタ　　　　　2枚: 商品编号：t1191161981 【浏览原始网页】

当前价：RMB 13

加价单位：10日元

日元：240.00円

出价：0次直购价：RMB 12.46

账户升级，享受无限制出价！《会员制说明》

商品件数：9

商品成色：新品

日本邮费：买家承担

可否退货：不可以

开始时间：2025-07-24 02:54:16

结束时间：2025-07-31 02:54:16

自动延长：有可能

提早结束：有可能

商品详情参考翻译下标记录新手必读

划词翻译上线，鼠标选择文字自动翻译,翻译内容仅供参考，如有疑问请咨询小觅翻译。

関連資料提供に Google ドライブを利用しております。

Google にログインしてからご利用いただくと、目的ページへ素早くたどり着くことができます。

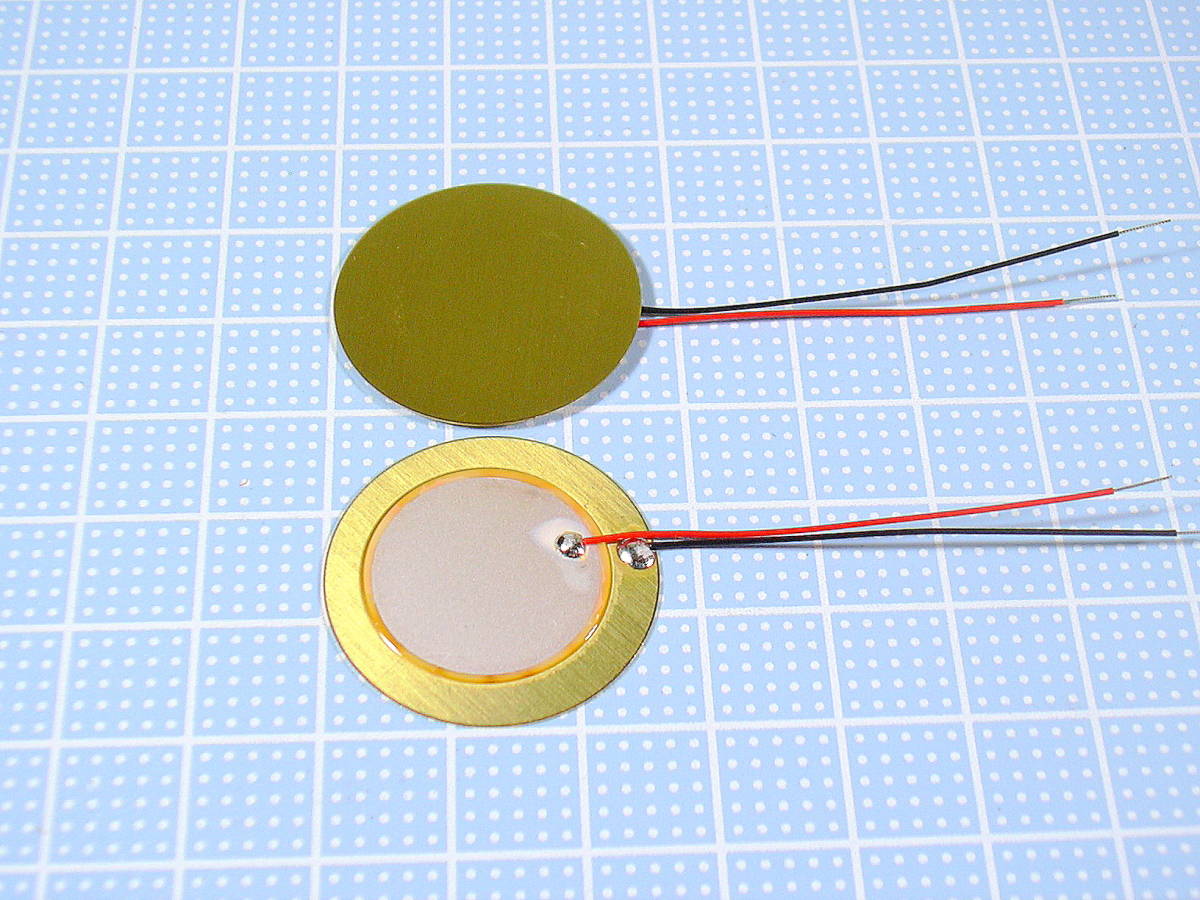

株式会社村田製作所の φ27 他励型ピエゾ素子（圧電振動板）です。写真の数とは関係なく、

2枚一組を出品単位１個として出品致します。 定額出品で即決です。
価格は一組240円。送料は別途85円ご負担下さい。

この品は落札合計3個まで送料総額85円でお届けできます。

10組以上ご希望の場合は別オークションで対応いたします。質問欄よりご希望数量をお知らせください。

参考価格は10組で商品価格240円×10組×0.7＋送料210円＝1,890円になります。

この素子は電気的振動と機械的振動を可逆的に変換することができます。

素子に外部から交流電圧を加えると、その波形に応じて振動し、逆に
機械的ストレスを加えると、そのストレスに応じた電気信号を発生します。

素性は、容量性インピーダンス特性を持つセラミック材です。

●商品説明

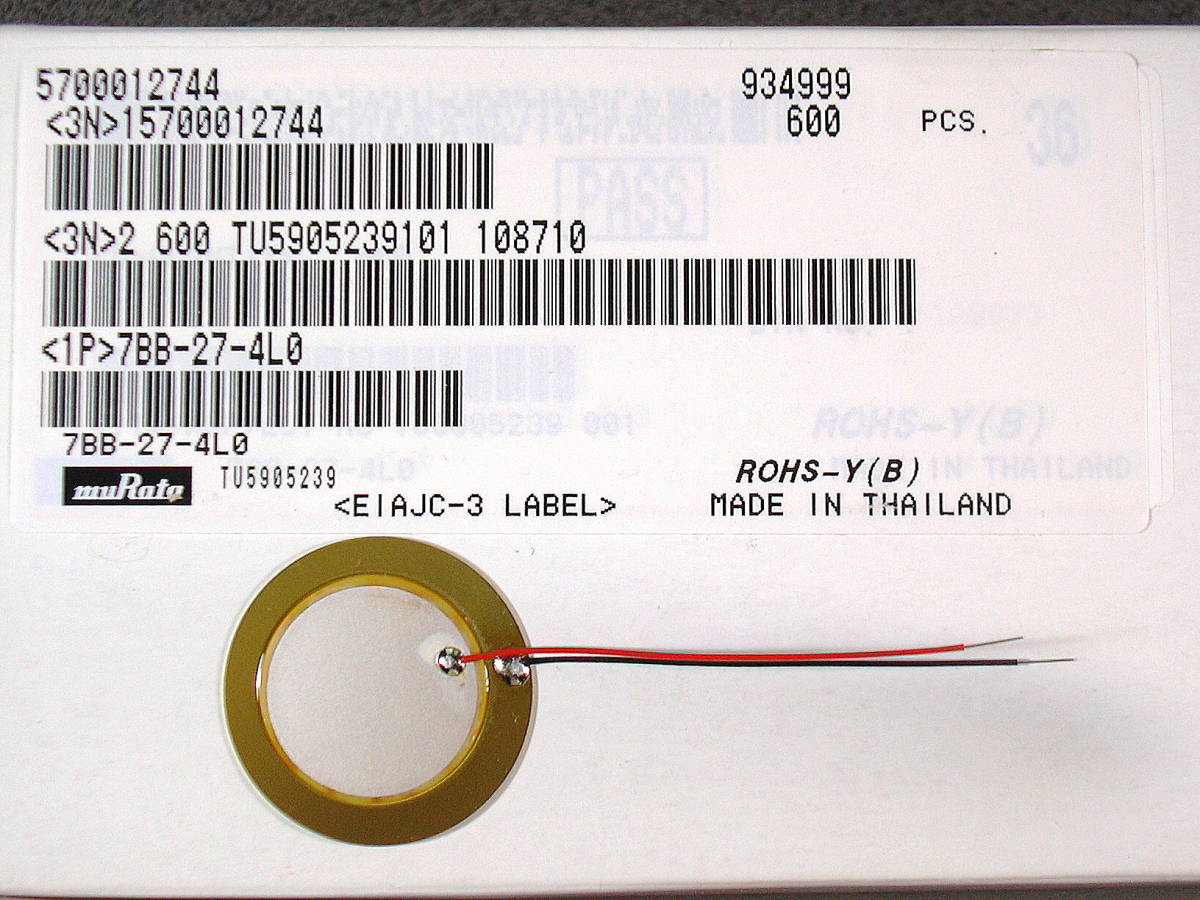

品番７BB-２７-４LO
駆動電圧規定されていません。技術資料20ページ（定格上の注意）参照

  振  動  板       φ27ｍｍ  ｔ= 0.3ｍｍ  材質：黄銅生地
ピエゾ本体    φ19.7ｍｍ
厚         み     最大約0.54ｍｍ(振動板とピエゾ本体の合計厚み)
リード線長     約50ｍｍ   AWG３２

重量約 4.4g / 2枚

模造品告知 https://www.murata.com/ja-jp/support/counterfeit

注意事項素子にDC電圧が加わらない様にご使用ください。銀メッキ電極を素手で触れないでください。

その他商品カタロクは右記をご覧ください。https://www.murata.com/ja-jp/products/productdetail?partno=7BB-27-4L0

詳細な技術資料は下記をご参照ください。数値データは19ページ、その他の技術資料は20～25ページ。
https://drive.google.com/file/d/1v6Tcx__euOdP8q14f9QoDsJePTRKZ7dj/view?usp=sharing

●実験レポートその１（周波数応答範囲の確認）

ピエゾ素子を両面粘着テープで１５０ｍｍ×１５０ｍｍ×５ｍｍのダンボール紙の中央に貼り付け、
低周波発振器より２０Ｖｐ-ｐの正弦波信号を加えて周波数応答範囲を聴感確認しました。
(聴感確認のため結果は個人差が大きく影響します。)
振動板としてのダンボール紙はスピーカーＢＯＸ等に組み込まず、裸で空中に吊り下げた状態です。

２００Ｈｚ～１２０００Ｈｚまで問題なく音が聴取できました。
１２０００Ｈｚ以上は私の耳では音の確認ができませんでした。
２００Ｈｚ～１００Ｈｚの間は音としては聞き取れませんが指先で振動を確認できました。
１００Ｈｚ以下の領域は音および指先での振動確認はできませんでした。

●実験レポートその２（平面スピーカーとしての実験）

昇圧トランスとして１００Ｖ：６.３Ｖ５ＶＡの小形ヒータートランスを流用しました。
１００Ｖ側にピエゾ素子を接続し、６.３Ｖ側をラジオの８Ωイヤホンジャックへ接続します。
ピエゾ素子と振動板は上記『実験レポートその１』の状態のままです。

ラジオ放送の音声は違和感なくクリアーな音で聞き取れました。
音楽についても特に違和感は感じませんでした。

ひとこと

この素子をスピーカーのドライバーとして活用する場合は、振動板(上記実験ではダンボール紙を使用)の材質や構造、素子の組込み個数が結果に大きく影響します。

●用途の提案

①電子ブザーの発音体
②スピーカー

③マイクロフォン（クリスタルマイクの代替）

④振動センサー（ガラス窓やドアーの防犯センサー）
⑤水中聴音器（確実な防水処理が必要です。）
⑥地中聴音器（がけ崩れ等の前兆を音で検知できるかもしれません。確実な防水処理が必要です。）

－－－－－－－－－－入札ご希望の方は以下もお読みください－－－－－－－－－－

●ご入札に際して
ご入札に際してはその都度 自己紹介欄（出品リスト最上部の吹き出し） をご確認ください。
担当者不在のお知らせや臨時休業、年末・年始やお盆の休業も当欄に掲示させていただきます。

その他、お取引全般にかかわる重要な『お知らせ』を掲示いたします。

●お取引の連絡について
昼間は業務の都合上オークションの対応ができません。連絡は主に夕刻から夜間となります。
落札実績がお有りのお客様で、お急ぎ用件のある方は上記に関わらず電話対応いたします。

●発送について

包装、梱包・荷造については出品者に一任下さい。

複数ご落札いただいた場合は同梱発送を原則と致します。

発送は日本郵便(株)の普通郵便を利用します。

輸送中の事故補償はありません。なお、出品者は輸送事故に対して免責とさせていただきす。

輸送事故がご心配の場合は特定記録(210円)や簡易書留(350円)を併用ください。

発送から着荷まで一週間程度は気長にお待ちください。 配送時間についての詳細はこちらをご参照ください。

お急ぎの場合は速達(300円・250gまで）を併用ください。ゆうパックやレターパックライト/プラスも納期が短くなります。

その他の発送方法をご希望の場合は可能な範囲で対応いたします。ただし、梱包費用・送料等については別計算となります。

商品の発送は月・水・金曜日に集約させていただきます。土、日および祝祭日は出荷お休みです。
休日明けの出荷は大変込み合います。出荷予定日に発送できない場合は翌日発送となります。ご了承ください。

なお、代金お払込みが確定した日の発送は対応致しかねます。翌日以降の発送となります。

月末の月曜日からの1週間は業務の都合により木曜日のみの出荷となります。ご了承お願いいたします。

●ご決済について

異なる商品を複数ご落札いただいた場合は『まとめて取引』をご利用ください。ご決済手続きが簡単になります。

複数ご落札いただいた場合の送料は概算でのお知らせです。お振込送料と実際の送料に差異が生じる場合が有りますが、

その場合は送料の過不足精算は行わないことでご了承ください。追加送料が生じた場合は出品者が負担いたします。

●包装・梱包材について
ポリ袋やパッキングケースは不衛生な物でない限り再利用に努めております。
お届け商品とは関係のない書き込みや印刷がある場合もございます。新聞の折り込みチラシ等も有効活用させていただきます。
省資源とcost downにご協力よろしくお願い致します。

●管理番号 0295-12
