5.6mロッドアンテナ用100mmベース コイル自作用のベース 移動用14～50MHz PETG 3dp-j7

最近5.6ｍの長いロッドアンテナを見つけましたので 早速購入
取付け部のネジはＭ10です

コンセプトは 短時間簡単設置で運用 簡単撤去回収です

このロッドアンテナを使って移動用のアンテナにしたくて

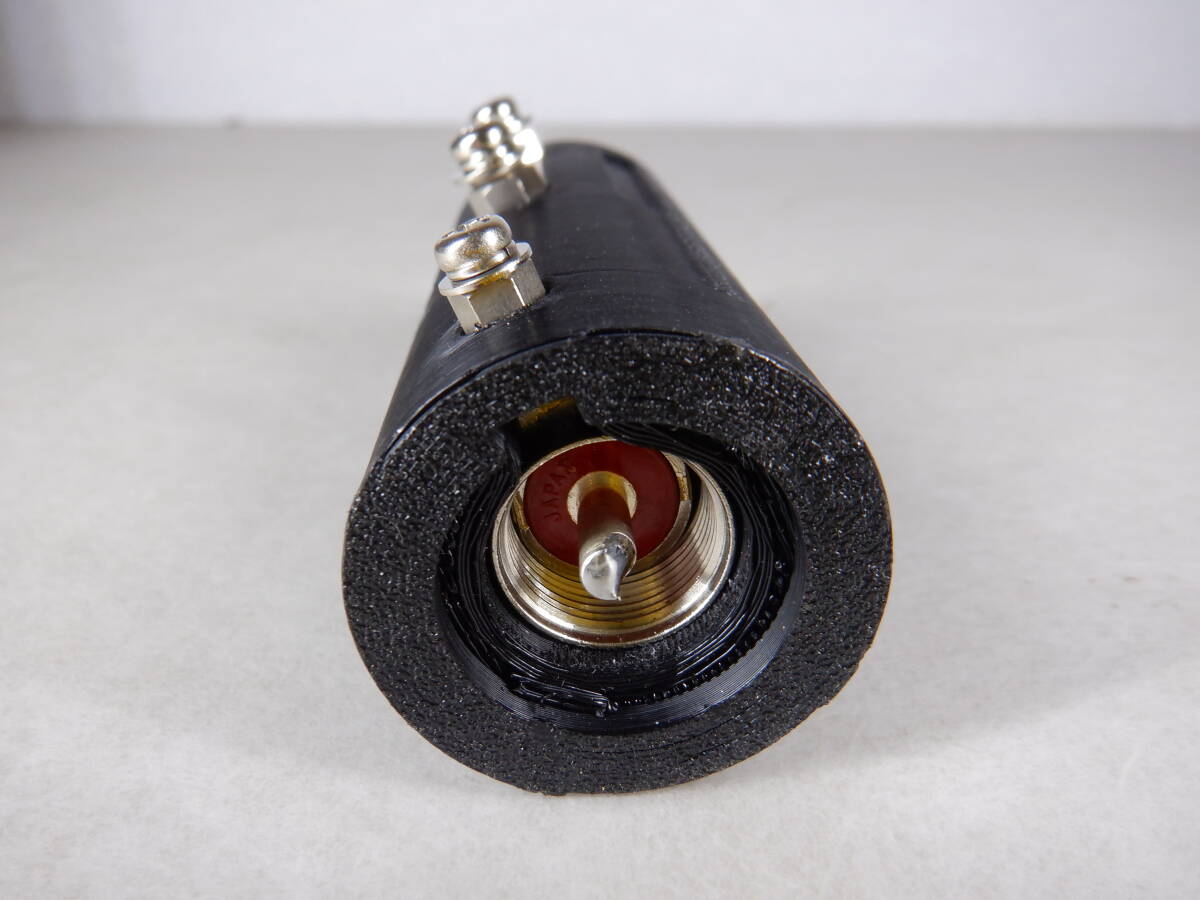

Ｍコネクタを取付けて 簡単に短縮アンテナ製作出来るよう３Ｄプリンターで作りました

ロッドアンテナのナットとコネクタの芯線端子をショートしてありますので
このベースに購入した5.6ｍのロッドアンテナを取付けた状態で使用出来ます
その場合には14～50MHzの使用が出来ます

後から 根元にコイルを追加して他のBANDも出来るようにしてあります
脇にスリットが4か所ありますが そこにホームセンターで売っている
カ〇〇ズ〇〇ムで購入した自在ブッシュ 型番TG024(パネル厚2.3mm)
がハマるようにして 簡単にコイルが巻けるようにしてあります

線を巻いたサンプル写真も一緒に上げてます(参考のためで出品物ではありません)

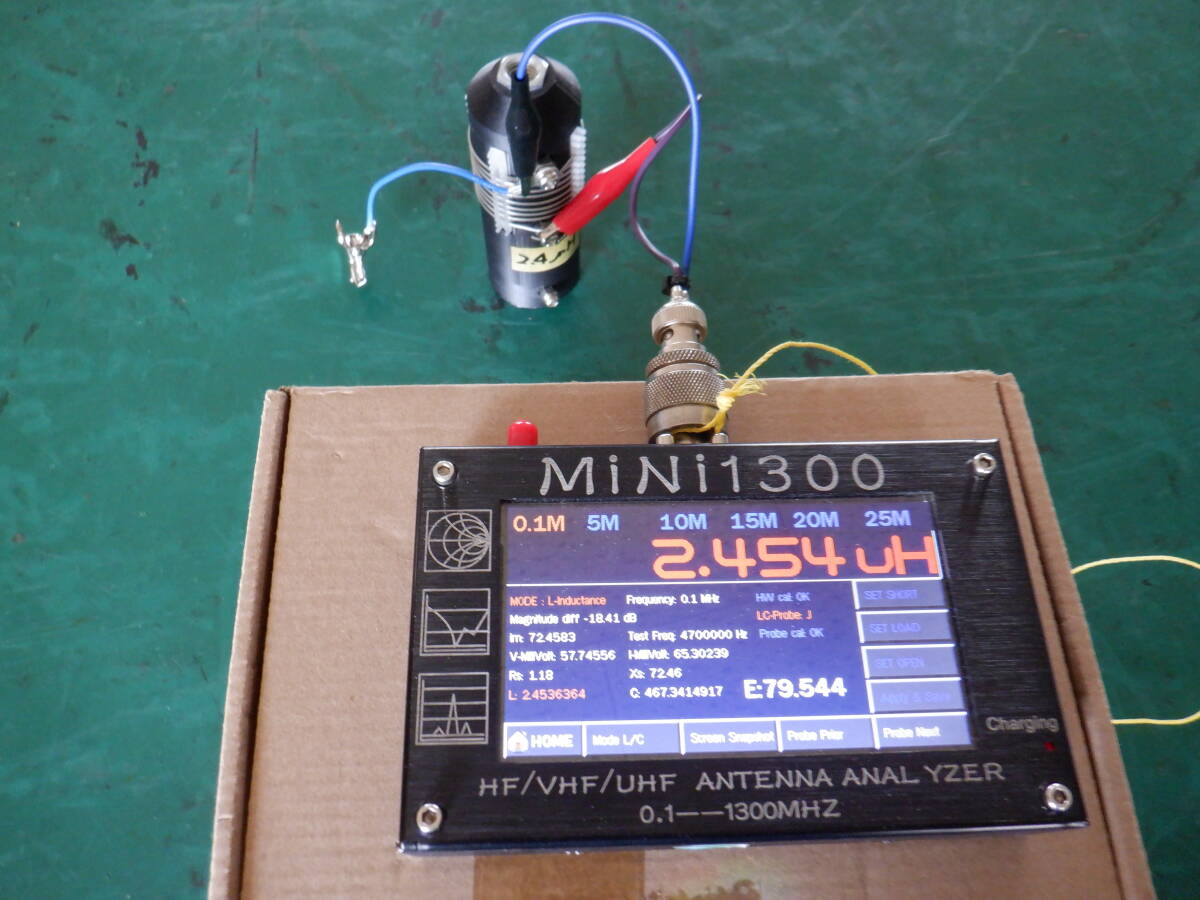

自在ブッシュ使用で端から端まで巻いた時のコイル容量 線径1.0φ 約2.4μH

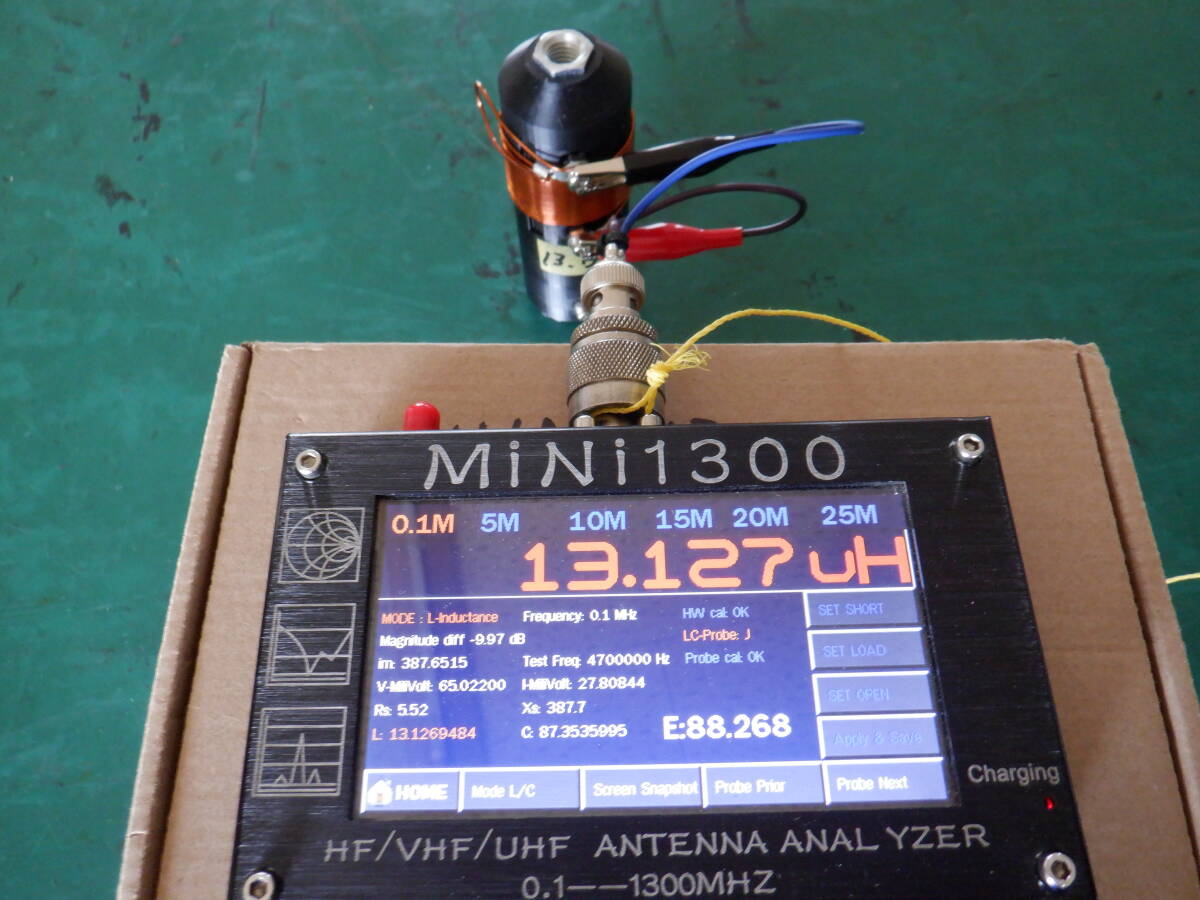

のエナメル線を端から端まで巻いた時のコイル容量   線径1.0φ 約13μH
線径を細いのにして 巻き数を増やせばもっと容量は増えますね

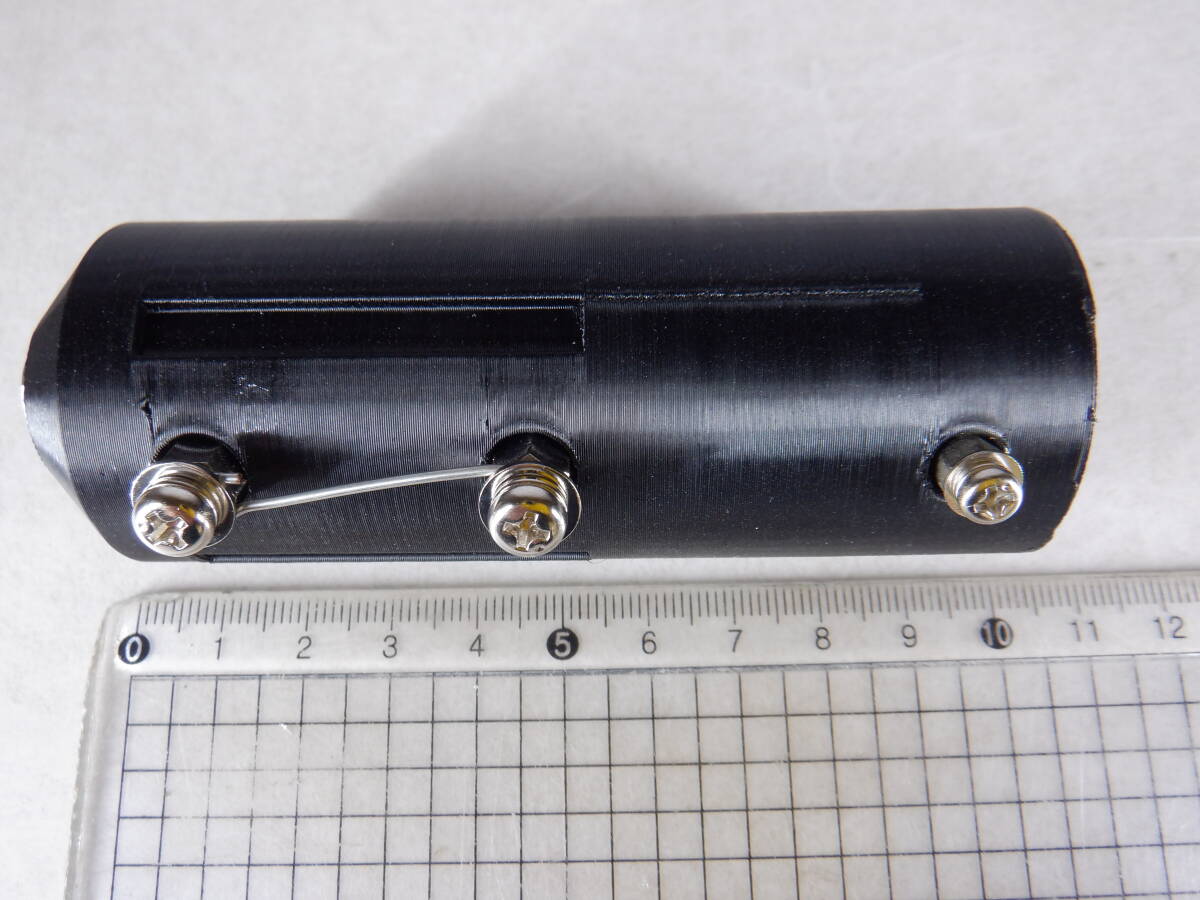

直径約36mm 高さ約100mm 重さ約115g
他に高さが 125mm 150mm 200mm 250mmのも出品してます

あくまでラジアルの無い1/4のホイップアンテナですので ラジアルやアースＧＮＤ等は必ず必要になります
アンテナのマッチングに関しましては ご自身でお願いいたします
同調周波数の調整はロッドアンテナの長さを調整をお願いします

なお アース等のご質問頂きましても使用環境等により違いますので お答えいたしかねます あしからず
私はユーチープ等に色々試されている方がいらっしゃいますので 参考にさせて頂いてます

自分の場合 ラジアルを色々吟味するより
自宅にあるコードリールを2～3個使用してます 撤収が楽です
接続方法は アース用にプラグ付きACコードを切って２本の線をまとめて目玉クリップに付けただけです
伸ばしてコンセントを接続すれば 約20～60ｍのラジアルの完成です

使用する グランドやラジアルにより共振周波数が変わります

なお ＭコネクタGNDにもＭ3ネジの端子を付けてますので
コネクタ心線との間にＣを入れると マッチングが取れますが
使用周波数によりＣの値が異なりますので 使用周波数に応じて耐圧の高い適切な値のＣを使用願います

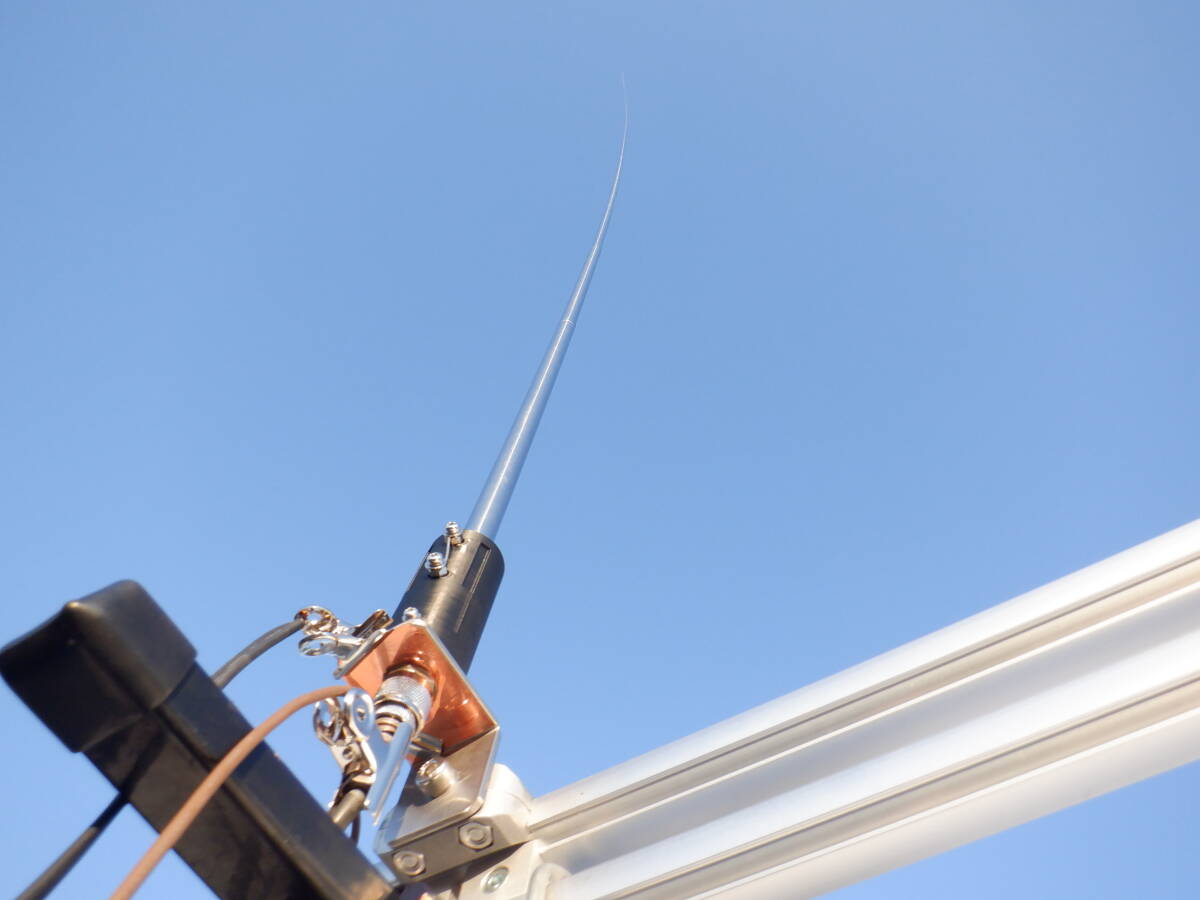

移動地での車のアンテナ基台や大型のマグネット基台でも使用できます
ＡＴＵを使用すると活用範囲が広がりますね

コイルの容量等は コイルやセンターローディングアンテナの計算サイトがありますので
参考にさせて頂きました 感謝です

私の場合 周波数変更のたびに交換は 面倒なので使用してません
同軸の長さにもよりますが
SWRの2(反射電力10％強)以下は無視してます 回込みがある場合にはコモンモードフィルター挿入
SWRの1.5の場合は(反射電力4％) 50Wで2Wの戻りで 問題なし
簡単設置簡単回収での運用を重視してます

材質はPETGを使用してますので 高温を加えると変形します 詳細は検索願います
なお ３Ｄプリンターでの製作ですので 糸引き等あります 気になる場合ニッパーやヤスリ等で切り取ってください
PETGは最高使用温度が84°Cになりますので 夏場の高温になる車内等でも大丈夫そうですが不明でてす
連続送信でのコイルの発熱を考慮願います

********************************************************************************
お送りするのは 自作したプラスチックのコネクタベースとスペーサーキャップのみです
********************************************************************************
なお 基台などのＭコネクタに少々高さの違うのがあるみたいですので

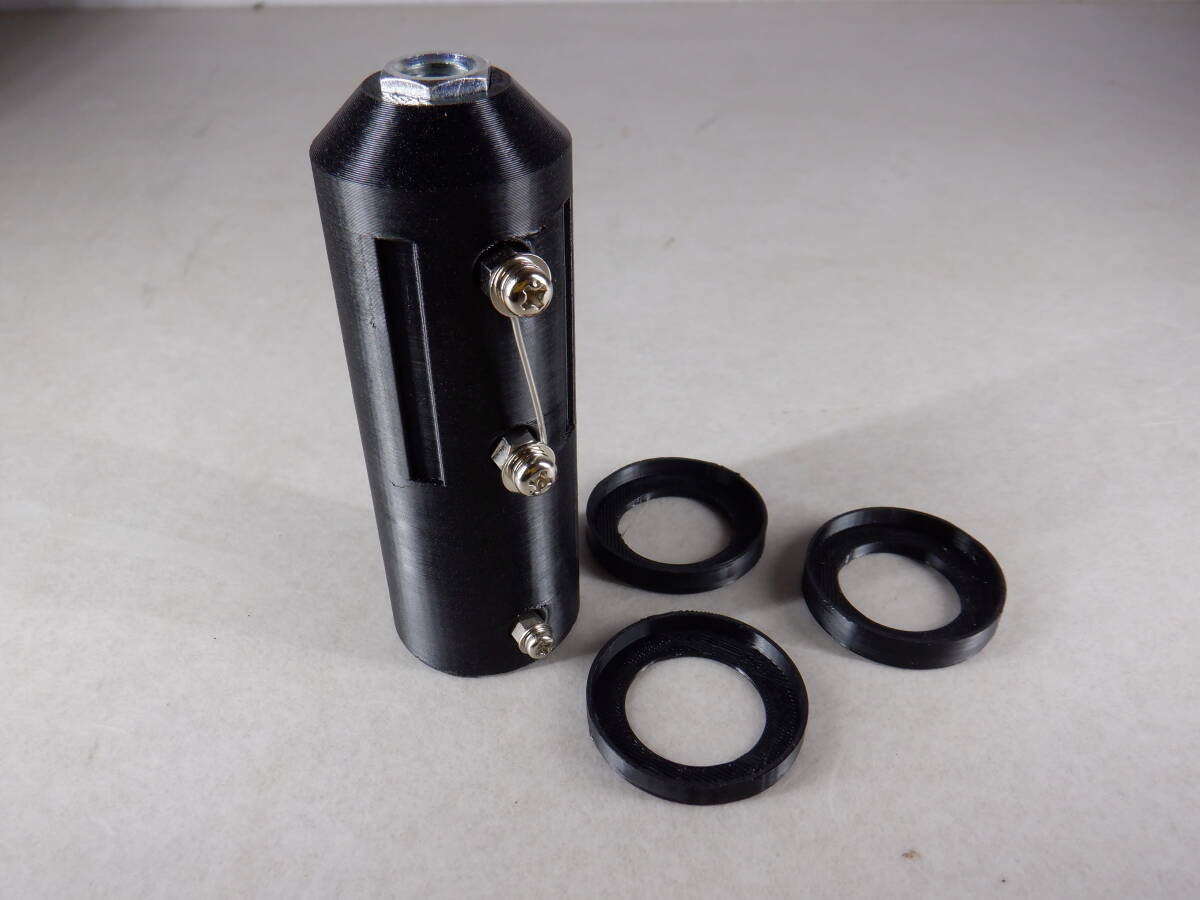

スペーサーキャップを1mm 2mm 3mmの3種類付属します 自分の場合2mmが丁度でした

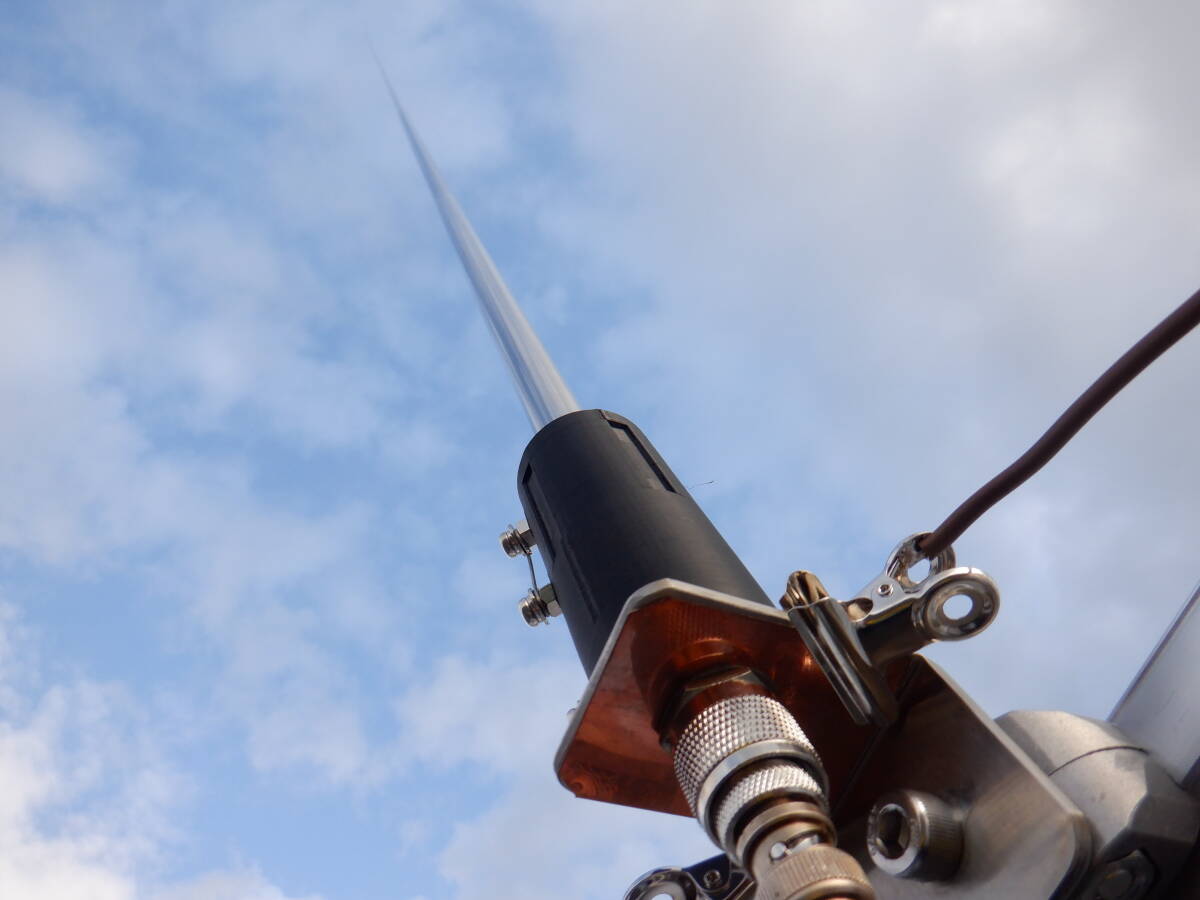

製作例やの運用時の写真も上げましたが
自家用ですのでアンテナアナライザーや基台等は出品物に含まれません
写真は使い回ししてます

ロッドアンテナは付属しませんので別途購入願います
自分が購入したのは 〇〇ゾンで@2000～3000の物でした

なお ロッドアンテナは輸入の製品ですので精度がいまいちです
ナットにきっちりはまり込まない場合がありますので ご容赦ください
私の場合 ロッドアンテナ下部のベースのＭ10のネジをヤスリで少し削り落としました
自作品ですので 製作時に傷等が付く場合がありますので ご了承願います

ノークレーム・ノーリターンでお願いします
発送は ゆうパケットプラスを予定してます

3Dプリンターでの出品リストは 「3dp-j7」 で検索すると表示されます

よろしくお願いいたします
