出品品名：

ハザード連動ハザードスイッチ点滅ユニットです。

（イルミ連動減光点灯／点滅）

高級車や欧州車のように、ハザード使用時にスイッチの照明を
点滅させたいかた必見！

ハザードスイッチにLEDを増設出来ることが前提です。
昼間は、ハザード連動で増設されたＬＥＤが点滅します。
夜間増設ＬＥＤは、任意の明るさでイルミ連動減光点灯します。
その状態でハザードスイッチを押すと減光－全点灯－減光－全点灯と
点滅造動作を繰り返します。

適応車種：１２Ｖ車

適用車種は、一般的なハザードスイッチがマイナスコントロール
及びプラスコントロールのものが対象です。

写真1枚目に、対応しないハザードスイッチタイプの例をあげています。
ハザードやウインカーが未動作時もハザードスイッチに常時１２Ｖが
印加されているタイプには使用できません。
当方では、各車種の仕様を把握していませんので入札前に必ずご確認下さい。



マイナスコントロールのハザードスイッチの確認方法
ハザードスイッチＯＦＦ状態でスイッチ両端の電圧を測定します。
片側が１２Ｖで反対側が０Ｖスイッチを押すことで１２Ｖだった方の電圧が０Ｖになり
スイッチ両方とも０Ｖになるものです。

プラスコントロールのハザードスイッチの確認方法
ハザードスイッチＯＦＦ状態でスイッチ両端の電圧を測定します。
片側が１２Ｖで反対側が０Ｖスイッチを押すことで０Ｖだった方の電圧が１２Ｖに
なりスイッチ両方とも１２Ｖになるものです。

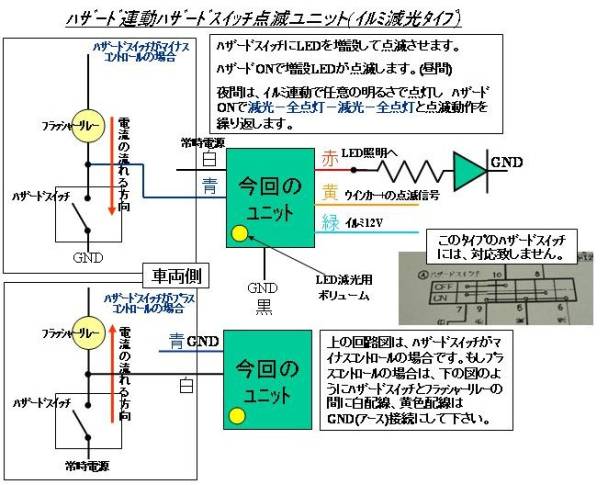

仕様：

赤：増設したLEDのプラス側に接続します。12V出力ですので電流制限抵抗を

必ずご利用下さい。

白：ハザードスイッチマイナスコントロールの場合は、常時電源12Vへ接続。

ハザードスイッチプラスコントロールの場合は、フラッシャーリレーとハザードスイッチ
   の間に接続。

黄：ウインカー点滅信号(ウインカーやハザードONの時12Vの点滅信号を分岐）

緑：イルミ（スモールONで12V出る配線を分岐して下さい）

青：ハザードスイッチマイナスコントロールの場合は、フラッシャーリレーとハザードスイッチ

の間に接続

ハザードスイッチプラスコントロールの場合は、GND(アース)。

黒：ＧＮＤ接続。（ボディーアース、バテリー－端子など）

赤配線の最大出力は７００ｍＡです。
定格オーバーは破損の原因に繋がります。

動作確認状況：

電気的動作チェックを行い問題無いことを確認後送付します。

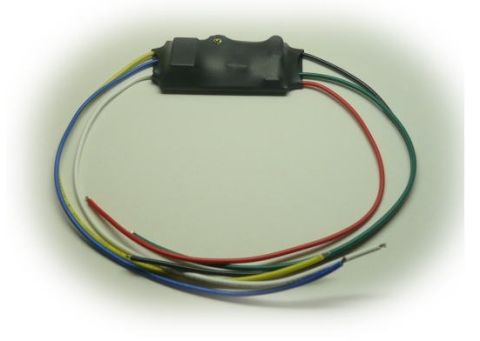

外観状態：

写真の通りです。
絶縁ゴムチューブサイズは、６０×２７×１２（高さ）
絶縁収縮ゴムチューブ仕様です。

送料：

①レターパックプラス 630円(郵便局員による手渡し）

②レターパックライト 460円(ポスト投函)

上記の金額は、全国一律価格となります。(消費財改定により送料に変更があります)

但し、入金確認、宛名書き、梱包、発送作業等、発送までにかかる

諸費用を含んでいますのでご理解下さい。

また、定形外での発送は行っていません。

発送に関しては発送業者のご指定やお急ぎであってもご希望の

発送日にお答えできない場合が多々ありますのでその辺も考慮頂き

ますようお願いします。

操作保証：

自作の為基本的に長期保証はありませんが初期不良は交換にて対応致します。
（接続ミス、許容オーバーによる破壊は全て有償）

ユニットは汎用です。
仕様欄に記載の接続方法の意味が理解できない方は、入札をご遠慮下さい。
