★iCOM AH-730 制御ケーブル用コモンモード・フィルター 16ターン巻き 4芯コネクター(オス-メス)付きの出品です。iCOM AH-730の内部に設置可能です。ATUに於いては接続されている同軸ケーブルや制御ケーブルに高周波が乗ってしまいアンテナの一部となってしまう現象を抑える事は重要です。1.8Mhz～50Mhz帯対応★

野外用オートアンテナチューナーの場合、チューナーから延びる制御線や同軸ケーブルに高周波が乗り、チューナーがこれらをアンテナの一部として同調を取ってしまう事があります。そのため、コモンモード・フィルターを用いて、チューナーの直下で高周波を遮断することが重要です。

SSBで交信中の局長さんの中には、音声が濁って歪んでいる変調の方がいらっしゃいますが、これは多くの場合コモンモードが同軸ケーブルやアンテナ制御ケーブルを介してアンテナ側から回り込む事により発生します。このフィルターをお使いになることにより、この様な症状を防止しすることが出来ます。又、コモンモードによる送信時のインターフェアや受信時の雑音の除去が可能です。

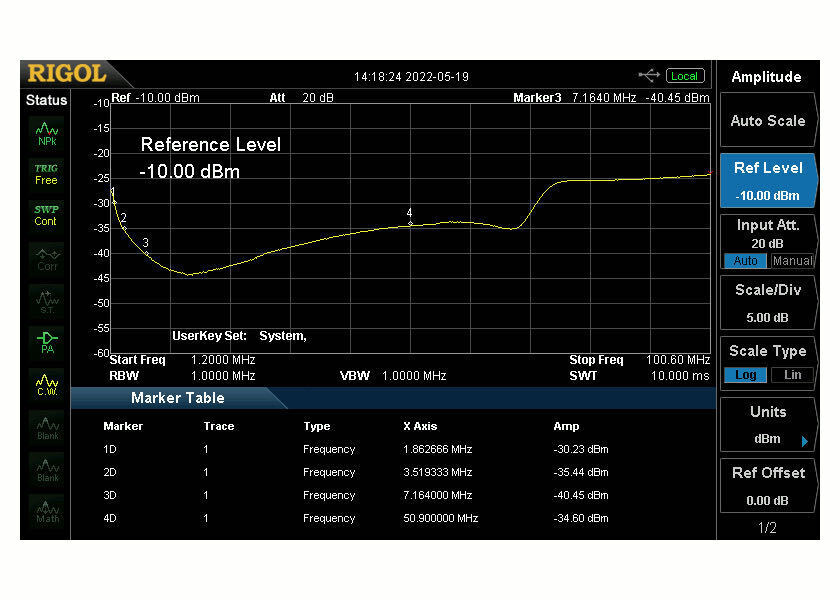

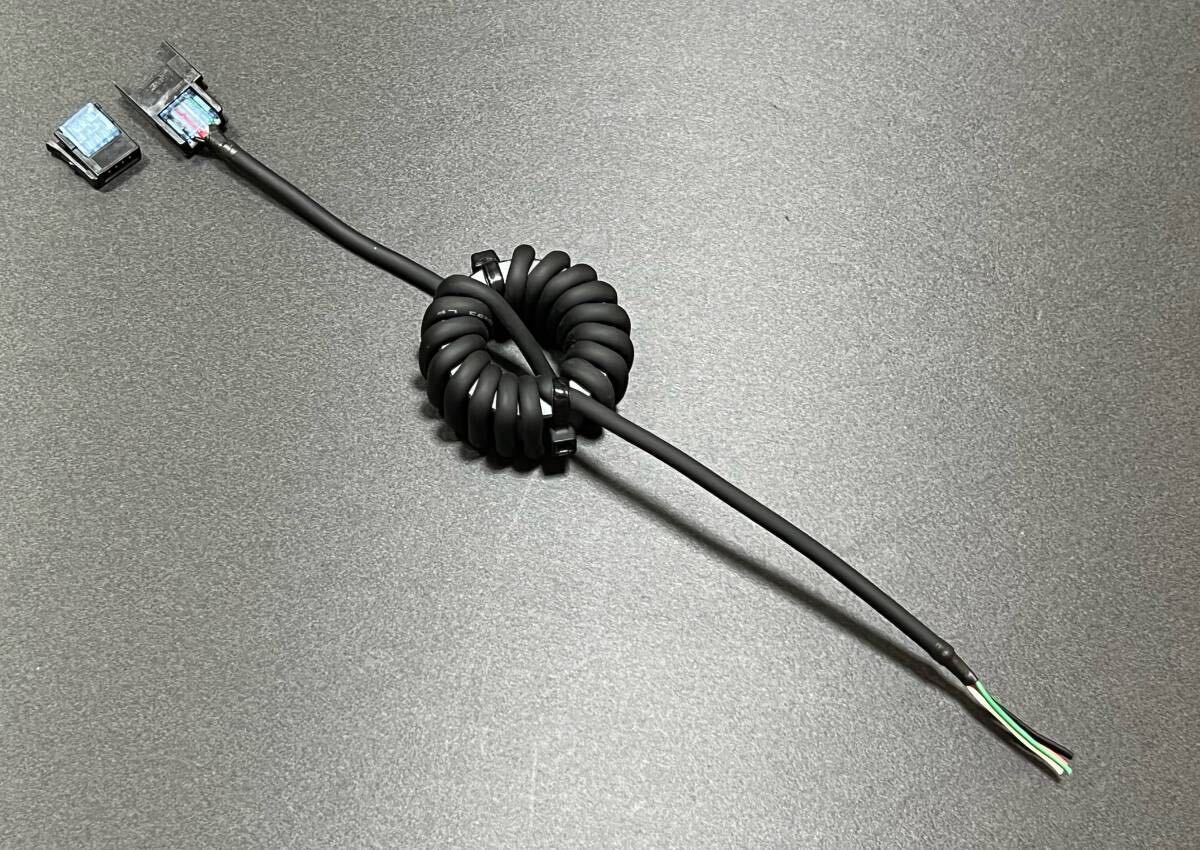

この製品は星和電機社製40mmフェライト・コアに4芯ケーブルを16ターン巻いた、小型高性能のコモンモード・フィルターです。対応周波数は1.8Mhz～50Mhz帯。特性に付きましては写真のグラフをご覧下さい。この製品はコモンモードによる雑音の除去やインターフェアの防止に大変有効です。

取り付け方法は、以下の通りです。

AH-730に半田付されている電線を半田ゴテで温めて外して下さい。半田が付いている部分はカットして付属しているコネクター(オス)を取り付けます。電線の被服をはがさず被覆を付けたまま（被覆から出ている銅線はカットしてください）長さを揃えて、順番を間違えないようにコネクターに差し込み、プライヤーで挟む事により、簡単に取り付けられます。コアーの電線を順番を間違え無いようにAH-730に半田付けして下さい。その後コアに付いているコネクターメスをトランシーバー側からのオスのコネクターに接続して下さい。4芯コネクターは汎用品ですので、付属する説明書に記載された型番により、AMAZON等より入手できます。

コネクターに刻印されている番号と電線の色の対応表

１．緑

２．白

３．赤

４．黒

フィルターをAH-730に取り付ける際は、シールドケースの上に厚さ20mm程の発泡緩衝材を使って接着してスペースを作ることで、減衰性能の劣化を抑る事が出来ます。13mm以上空けると劣化はほとんど有りませんが、シールドに直に着けると10dB程性能が劣化します。

パッチンコア数個の処置では十分なコモンモード電流の排除は出来ません。TDKのパッチンコア ZCAT2035-0930Aを5D-2Vに20個及び30個取り付けてコモンモード抑止効果の測定を行いました。結果は、以下の通りです。

【20個の場合】
  3.5Mhz -15dB
    7Mhz -19dB
   21Mhz -22dB

【30個の場合】
  3.5Mhz -17dB
    7Mhz -21dB
   21Mhz -24dB

コモンモードを十分に抑え込むには少なくとも-30bB以上の減衰量は欲しいところです。減衰量を-30dBにするためには、上の結果によりパッチンコアが30個の場合、7Mhzでは-21dBですので、あと-9dB必要です。対数の-9dBは7.94倍ですので、7.94倍 x 30 = 238個、3.5Mhzでは同様に計算すると-13dB必要ですから20倍の600個必要になります。

説明文の中に記述されている「シールドケース」とはAH-730の内部の金属製の箱の事です。コモンモードフィルターを金属製のものに近づけると性能が劣化します。
