	同梱発送をご希望の方は必ず注意事項欄をお読みください

スローアウェイバイト　超硬シャンク内径ねじ切り用　16IRチップ　20mm　チップ2種付き　旋盤

商品詳細

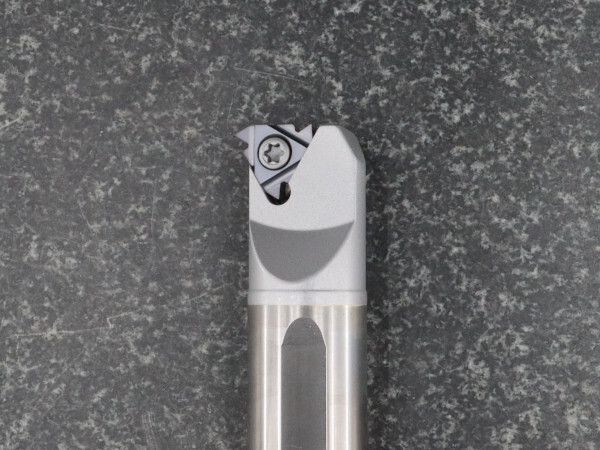

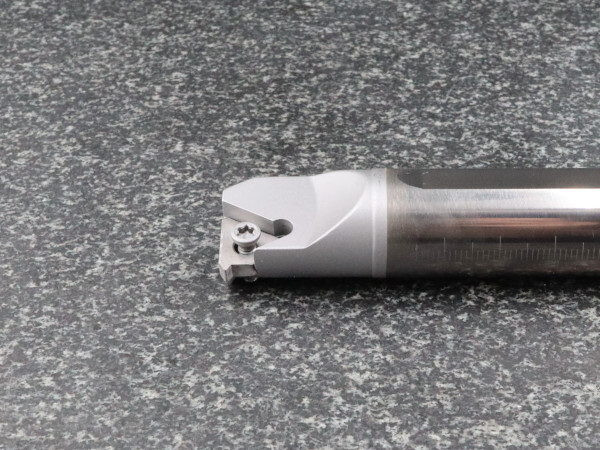

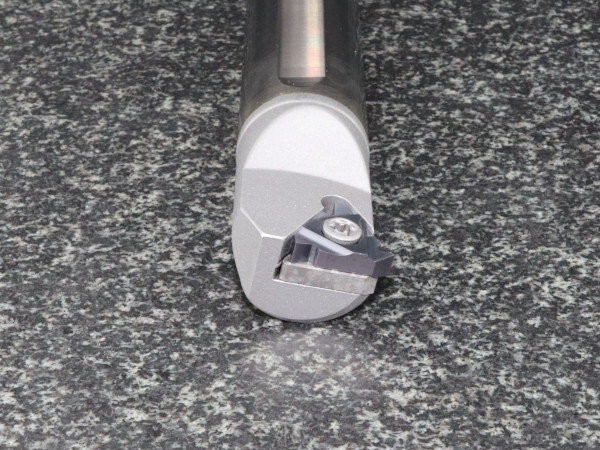

20mmシャンクの超硬シャンク内径ねじ切り用スローアウェイバイト新品です。
ポリケース入りでチップ2個とヘックスローブドライバーが付属します。

超硬シャンクのため鉄やハイス製シャンクに比べビビリやたわみが抑えられます。

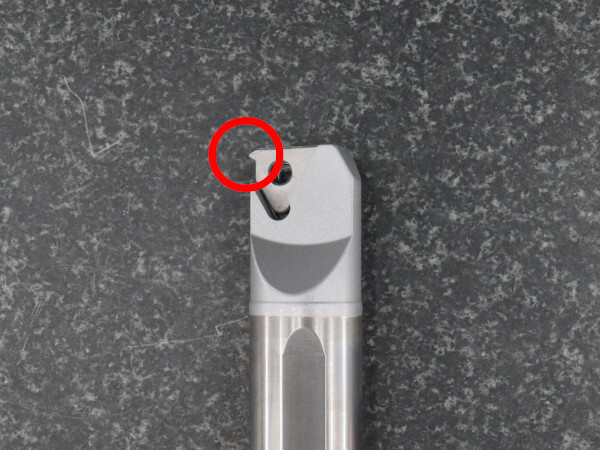

使用するチップやピッチなどの加工条件によってはクランプ部分の突起とその周辺（三枚目画像の赤丸部分）がワークと干渉する場合があります。
その場合はシャンクの加工と、シムを交換する必要があります。
交換用のシムが必要な場合はお問い合わせください。

当出品物は下表のC-20-16です。

サイズ	チップ	最小内径	刃高	シャンク	全長	その他
C-05-06	06IR	6.5		φ5*4.7	100	別出品
C-06-06	06IR	7.5	2.8	φ6*5.2	125	別出品
C-08-11	11IR	10	3.5	φ8*7	125	別出品
C-10-11	11IR	12	4.5	φ10*9	125	別出品
C-12-11	11IR	14	5.6	φ12*11	150	別出品
C-14-16	16IR	16.5	6.5	φ14*13	160	別出品
C-16-16	16IR	19	7.5	φ16*14.8	180	別出品
C-20-16	16IR	23	9.3	φ20*18.6	200

単位はmmで各寸法や刃高には誤差があります。
シャンク部分は上下平取り(C-05-06は上面のみ)されており、シャンクサイズの表記はφ*平取り部の厚みです。

対応チップは16IRで、メトリックねじやユニファイねじ用の16IR 60005と16IR 60012が1個ずつ付属します。
付属チップは変更可能ですが、付属チップ無しは入札前にご相談ください。
替えチップの価格は下表のようになります。

型番	先端角	先端R（RE）	対応ピッチ（P）	価格	その他
16IR 60005	60°	0.05mm	0.75～1.5mm	400円	付属チップ1
16IR 60012	60°	0.12mm	1.75～3.0mm	400円	付属チップ2
16IR 55012	55°	0.12mm	14～8TPI	400円

いずれも中国製チップです。
加工するピッチによってはホルダ側に加工が必要になる場合があります。
対応ピッチはロットによるバラつき等あるため保証値ではありません。
対応ピッチ範囲は60°メートル，ユニファイネジ用はRE≦0.072P、55°ウィットネジ用はRE≦0.1373Pとした場合の数字です。

別サイズやスチールシャンクのねじ切り用、チップ単品は下記リンクよりご覧ください。
超硬シャンクの内径ねじ切りバイト
スチールシャンクねじ切りバイト
16IRねじ切りチップ
